Общая информация о продукте

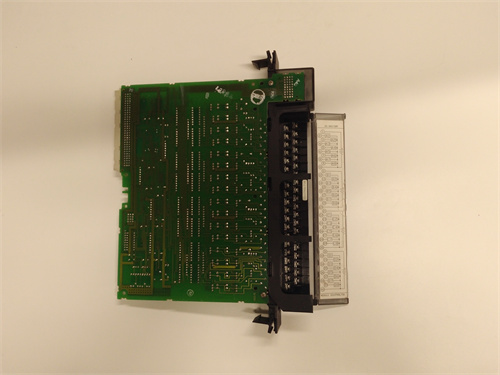

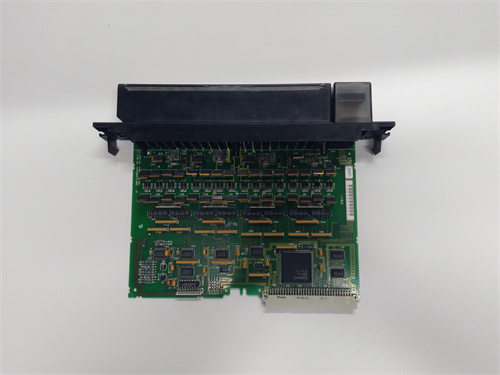

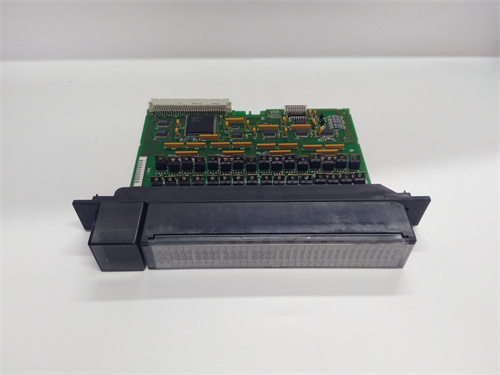

Первым делом рассмотрим модуль дискретного вывода GE IC697MDL750 — это специализированное оборудование от компании GE, предназначенное для управления промышленными исполнительными устройствами (реле, контакторы, лампы индикации, миниатюрные приводы) в системах автоматизации ПЛК GE Fanuc 90-70. Ссылка на продукт GE IC697MDL750 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE IC697MDL750 отличается высокой токовой способностью на каждом канале, устойчивостью к перегрузкам и надежностью в длительной работе, что делает его ключевым элементом для управления силовыми цепями в металлургических цепи, автомобильных заводах и крупных насосных станциях. Благодаря адаптации к шине 90-70 Backplane, GE IC697MDL750 легко интегрируется в существующие системы ПЛК, обеспечивая быструю передачу команд от контроллера к исполнителям без дополнительных адаптеров.
Технические параметры продукта
Модуль GE IC697MDL750 характеризуется следующими критическими техническими параметрами:
- Тип каналов: 16 дискретных выходных каналов (DO), каждый с независимым реле контактом (нормально разомкнутое — NO) — позволяет управлять 16 исполнителями одновременно.
- Тип выходного сигнала: Поддерживает напряжение 24 ВДК (постоянный ток) и 120/240 ВАК (переменный ток) — универсально для большинства промышленных исполнительных устройств (например, 24 ВДК для реле, 240 ВАК для контакторов).
- Максимальный ток на канал: 5 А (постоянный ток/переменный ток) — высокая токовая способность позволяет напрямую управлять мощными нагрузками (например, нагревательными элементами до 1 кВт при 240 ВАК) без использования промежуточных реле.
- Время срабатывания реле: ≤10 мс (замыкание контакта) и ≤5 мс (разрыв контакта) — гарантирует быструю реакцию на команды контроллера (например, мгновенное отключение аварийного оборудования).
- Защита каналов:
- Каждый канал оснащен защитой от короткого замыкания (до 10 А в течение 1 с) — предотвращает повреждение реле при нештатном замыкании в цепи исполнителя.
- Защита от обратной полярности (для каналов 24 ВДК) — исключает повреждение модуля при неправильном подключении питания исполнителя.
- Совместимость с ПЛК: Только для ПЛК GE Fanuc 90-70 (например, IC697CPU771, IC697CPU781) через шину 90-70 Backplane — получает питание от блока питания ПЛК (5 ВДК), а питание для исполнителей подключается отдельно (24 ВДК/120/240 ВАК).
- Температурный диапазон работы: Оперативен в диапазоне от 0 °C до +60 °C, относительная влажность 10–90% (без конденсации) — соответствует условиям тяжелой промышленности.
- Индикаторы состояния: Светодиоды для каждого канала (зеленый — контакт замкнут, выключен — контакт разомкнут) и общий индикатор питания (красный) — позволяет операторам визуально контролировать состояние выходов.
- Механическая долговечность реле: ≥100 000 циклов коммутации на канал — срок службы модуля при регулярном использовании (10 циклов в день) превышает 27 лет.
Преимущества и особенности
- Высокая токовая способность: 5 А на каждый канал позволяет GE IC697MDL750 напрямую управлять мощными нагрузками (например, контакторами для двигателей 0.5 кВт, нагревательными элементами) — без использования дополнительных промежуточных реле, что снижает сложность схем и затраты на оборудование.
- Универсальность напряжения: Поддержка 24 ВДК/120/240 ВАК делает GE IC697MDL750 подходящим для различных типов исполнительных устройств — в одной системе можно управлять как низковольтными реле (24 ВДК), так и высоковольтными нагревателями (240 ВАК), не требуя замены модуля.
- Надежность и безопасность: Защита от короткого замыкания и обратной полярности минимизирует риск повреждения модуля и исполнителей — например, при коротком замыкании в цепи нагревателя GE IC697MDL750 ограничивает ток, предотвращая перегорание реле и пожарную опасность.
- Простота диагностики: Светодиоды на каждом канале и совместимость с ПО GE Proficy Machine Edition позволяют быстро локализовать проблемы (например, неактивный светодиод при активном команде контроллера указывает на неисправность канала или разрыв кабеля) — уменьшает время простоя системы.
Примеры применения в отраслях
- Металлургия (нагревательные печи): В цехе сталеплавки GE IC697MDL750 управляет 16 нагревательными элементами (каждой мощностью 800 Вт, напряжение 240 ВАК) в индукционной печи. При получении команды от ПЛК (например, увеличить температуру до 1200 °C) модуль замыкает контакты соответствующих нагревателей, а светодиоды индицируют их состояние. Защита от короткого замыкания предотвращает перегорание элементов при засорении.
- Автомобильная промышленность (конвейеры сборки): На автомобильном заводе GE IC697MDL750 управляет 16 контакторами для приводов конвейера (каждой ток 3 А, напряжение 24 ВДК). ПЛК отправляет команды на запуск/остановку отдельных участков конвейера через модуль — например, при обнаружении брака на одном участке GE IC697MDL750 отключает соответствующий контактор, останавливая только этот участок, а не всю линию.
- Водоподготовка (насосные станции): В крупной насосной станции GE IC697MDL750 управляет 16 аварийными сигналами (лампы индикации 24 ВДК) и 8 контакторами для резервных насосов (ток 4 А, напряжение 240 ВАК). При падении давления в трубопроводе ПЛК через модуль включает резервные насосы и активирует аварийные лампы, информируя операторов о нештате.
- Химическая промышленность (клапаны регулирования): В химическом заводе GE IC697MDL750 управляет 16 электромагнитными клапанами (ток 2 А, напряжение 24 ВДК) для регулировки подачи реагентов. Модуль быстро переключает клапаны (время срабатывания ≤10 мс), обеспечивая точное дозирование реагентов и стабильность химических реакций.
Сравнение с конкурентами
Сравним GE IC697MDL750 с аналогичным модулем дискретного вывода — Rockwell 1756-OW16I (16 DO, реле контакты):
| Параметр | GE IC697MDL750 | Rockwell 1756-OW16I |
|---|---|---|
| Количество каналов DO | 16 | 16 |
| Максимальный ток на канал | 5 А (VDC/AC) | 3 А (VDC/AC) |
| Поддерживаемые напряжения | 24 ВДК, 120/240 ВАК | 24 ВДК, 120/240 ВАК |
| Защита каналов | Короткое замыкание, обратная полярность | Только короткое замыкание |
| Механическая долговечность реле | ≥100 000 циклов | ≥100 000 циклов |
| Совместимость с ПЛК | GE Fanuc 90-70 | Rockwell ControlLogix |
| Цена (примерная) | 400–500 долларов | 600–700 долларов |
GE IC697MDL750 преимуществует более высокой токовой способностью на канал (5 А vs 3 А — может управлять более мощными нагрузками), наличием защиты от обратной полярности и более низкой ценой. Для предприятий, уже использующих ПЛК GE Fanuc 90-70, модуль становится оптимальным выбором, так как он обеспечивает лучшую производительность и экономичность по сравнению с конкурентами.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Рассчитайте ток и напряжение исполнительных устройств — если нагрузки имеют ток >3 А (например, контакторы для двигателей 0.5 кВт), GE IC697MDL750 (5 А на канал) — единственный подходящий выбор; для нагрузок ≤3 А можно рассмотреть менее мощные модели (например, GE IC697MDL653).
- Учтите количество каналов — если нужно управлять >16 исполнителями, используйте несколько модулей GE IC697MDL750 (шину 90-70 Backplane поддерживает до 16 модулей одновременно).
- Проверьте совместимость с ПЛК — модуль работает только с ПЛК GE Fanuc 90-70; для других систем (например, Siemens S7-400) выбирайте соответствующие модули (например, Siemens SM 322).
-
Меры предосторожности:
- Перед подключением исполнителей проверьте напряжение и ток — подключение нагрузки с током >5 А или напряжением >240 ВАК может повредить реле GE IC697MDL750.
- При монтаже модуля на шину Backplane убедитесь, что ПЛК отключено от питания — работа с подключенным током может привести к повреждению шины или ПЛК.
- Регулярно проверяйте состояние реле — если контакты стали темными или имеют следы износа (визуально через разборчивую крышку), замените модуль — изношенные контакты увеличивают сопротивление и вызывают перегрев.
- Не используйте модуль в условиях высокой влажности (>90%) — даже при отсутствии конденсации влага может вызвать коррозию контактов и короткое замыкание.
