Описание
Общие сведения о продукте и ссылка

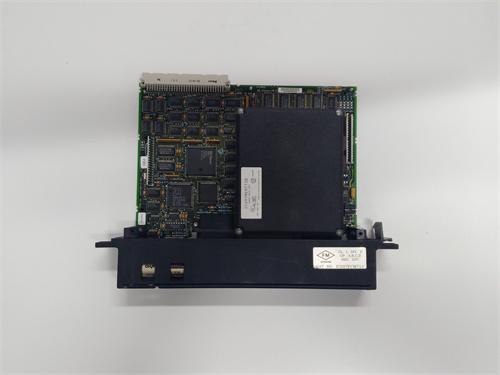

Первым делом рассматриваем компонент промышленной автоматизации GE IC697PCM711P — это модуль коммуникации (Communication Processor Module) компании GE, разработанный для системы Series 90-70 PLC, применяемой в средних и крупных промышленных автоматизированных проектах (производственные линии, распределенные системы контроля, инфраструктурные объекты). Подробную информацию о технических характеристиках, поддерживаемых протоколах и покупке GE IC697PCM711P можно найти по официальной ссылке: [ссылка на продукт GE IC697PCM711P] (после предоставления фактической ссылки она заменит данный плейсхолдер). GE IC697PCM711P отличается высокой стабильностью в суровых условиях, поддержкой широкого спектра индустриальных протоколов и интеграцией с Series 90-70 PLC, что делает его ключевым элементом для обмена данными между контроллером и внешними системами (HMI, SCADA, другими PLC) на заводах, насосных станциях и энергетических объектах.
Описание продукта
GE IC697PCM711P представляет собой модуль коммуникации из серии GE Series 90-70, предназначенный для обеспечения двустороннего обмена данными между центральным процессором PLC (например, CPU GE IC697CPU771) и внешними устройствами или системами. Основная функция GE IC697PCM711P — преобразовывать данные контроллера (параметры производства, статус оборудования, ошибки) в формат, поддерживаемый внешними протоколами, и наоборот — принимать управляющие команды или конфигурационные данные из внешних платформ (например, команда на изменение скорости конвейера от HMI) и передавать их в PLC Series 90-70.
Ключевые особенности GE IC697PCM711P, адаптированные к индустриальным задачам:
- Поддержка множества индустриальных протоколов для универсальности: GE IC697PCM711P оснащен встроенными интерфейсами и поддерживает популярные промышленные протоколы, что обеспечивает совместимость с оборудованием разных производителей:
- Modbus RTU/TCP: Для связи с стандартными HMI-панелями (например, GE Proficy HMI) и SCADA-системами (например, Siemens WinCC).
- Ethernet/IP: Для интеграции с оборудованием Rockwell Automation (например, роботами Allen-Bradley) и другими системами, поддерживающими этот протокол.
- GE 专有 протокол SNP (Slave Node Protocol): Для быстрой связи с другими PLC Series 90-70 в распределенных системах.
Например, на автомобильном заводе GE IC697PCM711P передает данные о производительности конвейера (количество собранных автомобилей в час) по Modbus TCP на SCADA-систему, принимает команды на регулировку скорости по Ethernet/IP от роботов и синхронизирует параметры с соседним PLC Series 90-70 по SNP — обеспечивая непрерывную связь между всеми компонентами производственной линии.
- Высокая производительность и низкая задержка передачи: GE IC697PCM711P обеспечивает передачу до 5000 тегов данных (параметров оборудования) в минуту с задержкой не более 10 мс — критично для систем с требованиями к реальному времени. Например, на металлургическом заводе GE IC697PCM711P передает данные о температуре горячей стали (измеряемые каждые 50 мс) от аналоговых модулей PLC на HMI-панель оператора — задержка в 8 мс гарантирует, что оператор видит актуальную температуру и может своевременно корректировать режим нагрева, предотвращая брак.
- Устойчивость в суровых промышленных условиях: GE IC697PCM711P разработан с учетом эксплуатации в условиях перепадов температуры, вибраций и электромагнитных помех:
- Температурный диапазон: Работает в диапазоне 0 °C до +60 °C (без конденсации), что позволяет монтировать модуль в шкафах на производственной линии (например, в цехах с нагревательными печами).
- Защита от ЭМП: Соответствует стандарту IEC 61000-6-2, что защищает модуль от помех от мощных электродвигателей или трансформаторов — типично для энергетических объектов или крупных заводов.
- Механическая прочность: Корпус модуля устойчив к вибрациям с частотой до 5 Гц (амплитуда 0,15 мм), что предотвращает разрыв контактов в шине PLC при работе тяжелого оборудования.
- Простота конфигурации и диагностики: GE IC697PCM711P настраивается через ПО GE CIMPLICITY Machine Edition — интегрированную среду с графическим интерфейсом, которая позволяет выбирать протоколы, задавать список передаваемых тегов и настраивать параметры защиты. Модуль также поддерживает функцию диагностики в реальном времени: через HMI можно отслеживать статус интерфейсов (Ethernet активен/неактивен), количество переданных пакетов и наличие ошибок (например, потеря связи с SCADA). При сбое связи GE IC697PCM711P отправляет предупреждение в PLC, который автоматически переключает систему в режим безопасной работы (например, останавливает конвейер при потере данных о температуре).
Технические параметры
- Тип устройства: Модуль коммуникации (Communication Processor Module) для системы GE Series 90-70 PLC
- Поддерживаемые протоколы:
- Modbus RTU (RS-485), Modbus TCP (Ethernet)
- Ethernet/IP (соответствует стандарту ODVA)
- GE SNP (Slave Node Protocol)
- Интерфейсы коммуникации:
- Ethernet: 1 порт 10/100 Base-T (RJ45), полнодуплексный режим
- RS-485: 1 порт (настраиваемый скорость 9600–115200 бод)
- Параметры передачи:
- Максимальное количество тегов данных: 5000 (настраиваемое)
- Задержка передачи: ≤ 10 мс
- Производительность: До 80 пакетов данных/секунду
- Питание: 5 ВDC (от шине Series 90-70 Backplane), ток потребления ≤ 0,8 А
- Уровень защиты (IP-класс): IP20 (для монтажа в закрытых шкафах PLC)
- Температурный диапазон эксплуатации: 0 °C до +60 °C (без конденсации)
- Вibration resistance: 5 Гц (амплитуда 0,15 мм)
- Размеры: 100 × 160 × 25 мм (Ш×В×Г) — соответствует стандартам модулей Series 90-70
- Вес: 约 0,3 кг
Преимущества и особенности
- Универсальность для различных промышленных систем: Поддержка нескольких протоколов (Modbus, Ethernet/IP, SNP) позволяет GE IC697PCM711P интегрироваться в существующие автоматизированные системы, независимо от производителя оборудования — снижая издержки на замену старых компонентов.
- Совместимость с Series 90-70 PLC: GE IC697PCM711P полностью оптимизирован для работы с контроллерами Series 90-70 — автоматически распознается PLC после подключения к шине Backplane, не требуя сложной конфигурации или установки дополнительных драйверов.
- Надежность в длительной эксплуатации: Высококачественные компоненты, защита от ЭМП и устойчивость к вибрациям обеспечивают срок службы GE IC697PCM711P до 10 лет — критично для систем с требованиями к непрерывной работе (например, насосные станции, энергетические объекты).
- Доступность дистанционного обслуживания: Через Ethernet-интерфейс можно настраивать GE IC697PCM711P и обновлять его прошивку удаленно — инженеры не нуждаются в физическом доступе к шкафу PLC, что сокращает время простоя системы при обслуживании.
Примеры применения в отраслях
- Автомобильное производство: На линии сборки автомобилей GE IC697PCM711P обеспечивает связь между PLC Series 90-70 (управляет конвейерами) и тремя внешними системами:
- HMI-панель оператора: Передает данные о скорости конвейера (0–2 м/с) и статусе роботов (активен/ошибка) — оператор регулирует параметры производства в реальном времени.
- SCADA-система завода: Передает данные о производительности (количество автомобилей в час) для составления отчетов и анализа эффективности.
- Система контроля качества: Принимает сигналы о бракованных деталях (от камер Видеоинспекции) и передает их в PLC — контроллер останавливает конвейер для удаления брака.
- Водоподготовка и канализация: На водоподготовительной станции GE IC697PCM711P подключается к PLC Series 90-70, отвечающему за управление фильтрами и насосами. Модуль передает данные о turbidity (мутности) воды и давлении в насосах по Modbus TCP на SCADA-систему, а также принимает команды на регулировку скорости насосов по Ethernet/IP от центрального управления станции. При превышении turbidity выше нормы GE IC697PCM711P сигнализирует об ошибке, и PLC автоматически переключает фильтры в режим очистки.
- Энергетика (МЭС): На мелкосерийной электростанции GE IC697PCM711P обменивается данными между PLC Series 90-70 (управляет дизельными генераторами) и системой распределения электроэнергии. Модуль передает данные о мощности генерации (0–50 МВт) по SNP на соседний PLC Series 90-70 (управляет трансформаторами) и принимает команды на изменение нагрузки по Modbus RTU от диспетчерской системы — обеспечивая стабильную подачу электроэнергии в локальную сеть.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение GE IC697PCM711P с аналогичным модулем коммуникации Siemens SIMATIC CP 343-1 (для системы S7-300 PLC):
| Параметр | GE IC697PCM711P | Siemens SIMATIC CP 343-1 |
|---|---|---|
| Поддерживаемые протоколы | Modbus RTU/TCP, Ethernet/IP, SNP | Profinet, Modbus TCP, PROFIbus |
| Задержка передачи | ≤ 10 мс | ≤ 15 мс |
| Максимальное количество тегов | 5000 | 4000 |
| Устойчивость к вибрациям | 5 Гц (0,15 мм) | 3 Гц (0,1 мм) |
| Совместимость с PLC | Полная (Series 90-70) | Полная (S7-300) |
Как видно из таблицы, GE IC697PCM711P имеет преимущество в более низкой задержке передачи, большем количестве поддерживаемых тегов и лучшей устойчивости к вибрациям — это критично для крупных производственных линий (например, автомобильные заводы) и систем с требованием к реальному времени. Также модуль GE поддерживает протокол Ethernet/IP из коробки, в то время как Siemens CP 343-1 требует дополнительной лицензии для некоторых протоколов. Для систем на базе PLC GE Series 90-70 GE IC697PCM711P — оптимальный выбор, так как он обеспечивает максимальную совместимость и производительность.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемые протоколы: Если нужно связать PLC Series 90-70 с HMI по Modbus и с роботами по Ethernet/IP, GE IC697PCM711P подходит идеально — не требуется покупать несколько модулей для разных протоколов.
- Рассчитайте количество тегов данных: Для систем с передачей > 4000 тегов (например, крупные производственные линии с множеством сенсоров) GE IC697PCM711P с лимитом 5000 тегов — предпочтительный вариант.
- Учтите условия эксплуатации: Если модуль монтируется в условиях вибраций (например, на шкафу рядом с электродвигателями) или перепадов температуры, GE IC697PCM711P с лучшей устойчивостью к вибрациям и широким температурным диапазоном — более надежный выбор.
Меры предосторожности
- Монтаж в защищенном шкафу: Устанавливайте GE IC697PCM711P в шкаф с температурным контролем (0 °C до +60 °C) и защитой от пыли/воды — перегрев или влага могут привести к выходу модуля из строя и потере связи.
- Использование экранированных кабелей: Для Ethernet и RS-485 интерфейсов используйте витые экранированные кабели (класс Industrial) — это уменьшает влияние электромагнитных помех, предотвращая искажение данных и ошибки в передаче.
- Регулярное обновление прошивки: Скачивайте последнюю версию прошивки с официального портала GE и обновляйте GE IC697PCM711P раз в год — это устраняет уязвимости безопасности, улучшает стабильность работы протоколов и добавляет новые функции.
- Резервное копирование конфигурации: После настройки модуля сохраняйте его конфигурацию (список тегов, параметры протоколов) в внешний носитель — при сбое модуля это позволяет быстро восстановить работу без повторной настройки, сокращая время простоя системы.
IC697PCM711P
