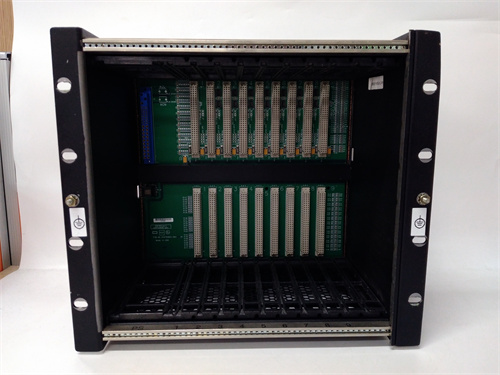

GE IC698CHS009

Описание

Описание продукта

Параметры продукта

• Производитель: GE Fanuc
• Модель: IC698CHS009
• Тип устройства: Шасси для контроллеров PLC GE RX3i
• Количество слотов для модулей: 9 (включая 1 слот для процессорного модуля, 8 слотов для I/O/коммуникационных модулей)
• Тип монтажа: DIN-рейка (ширина 35 мм) или настенный монтаж (через крепежные отверстия)
• Питание:
  • Входное напряжение: 24 В постоянного тока (DC), дублированное (два входа)
  • Максимальная потребляемая мощность: 150 Вт (для всех подключенных модулей)
  • Ток питания: Максимальный 6.25 А (при 24 В DC)
• Защитные функции:
  • Защита от перегрузки (текущее ограничение 7 А)
  • Защита от короткого замыкания в цепи питания
  • Защита от обратного полярности входного питания
• Внутренняя шина данных: GE RX3i Backplane Bus — скорость передачи данных до 100 Мбит/с
• Температурный диапазон эксплуатации: 0 °C до +60 °C
• Уровень защиты (IP): IP20 (для корпуса шасси)
• Габаритные размеры (Ш×В×Г): 140 мм × 220 мм × 300 мм
• Масса (без модулей): 2.5 кг
• Сертификации: CE, UL 508, CSA C22.2 No. 142, ATEX (Zone 2)
• Совместимые модули:
  • Процессорные: IC698CPU310, IC698CPU330
  • I/O-модули: IC698ADC300 (аналоговые входы), IC698DOV132 (цифровые выходы)
  • Коммуникационные: IC698CMM004 (Ethernet), IC698CMM005 (Profibus DP)

Преимущества и особенности

1. Масштабируемость: 9 слотов для модулей позволяют адаптировать GE IC698CHS009 к потребностям системы — от компактных установок с 1–2 I/O-модулями до сложных систем с 8 модулями (аналоговые, цифровые, коммуникационные).
2. Отказоустойчивое питание: Дублированная подача 24 В DC гарантирует работу системы даже при сбое одного источника питания — критично для непрерывных процессов (например, нефтепереработка, пищевая промышленность).
3. Компактный монтаж: Поддержка DIN-рейки и настенного монтажа делает GE IC698CHS009 удобным для установки в шкафах автоматизации с ограниченным пространством, не требуя дополнительного места для крепления.
4. Высокоскоростная внутренняя шина: Скорость передачи данных до 100 Мбит/с обеспечивает мгновенную связь между процессорным модулем и I/O-модулями, что важно для систем с короткими циклами работы (например, робототехника, автоматические линии сборки).
5. Комплексная защита: Защита от перегрузки, короткого замыкания и обратной полярности предотвращает повреждение дорогих модулей GE RX3i, снижая затраты на ремонт и замену.

Случаи применения в отраслях

• Автомобильная промышленность: GE IC698CHS009 используется в шкафах автоматизации линий сборки автомобилей — в его слотах размещаются процессорный модуль IC698CPU310, цифровые I/O-модули для управления конвейерами и роботами, а также коммуникационный модуль для связи с операторской панелью. Дублированное питание гарантирует, что линия не останавливается при кратковременном сбое одного источника питания.
• Энергетика (ТЭС/ГЭС): В электростанциях GE IC698CHS009 размещает модули для мониторинга параметров турбин и котлов (аналоговые входные IC698ADC300) и управления клапанами (цифровые выходные IC698DOV132). Высокоскоростная шина данных обеспечивает быструю передачу сигналов аварийной остановки, предотвращая аварии.
• Пищевая промышленность: В цехах по производству консервов GE IC698CHS009 используется для управления линиями упаковки — шасси размещает модули для счета упакованных единиц (цифровые входы) и регулирования скорости конвейеров (аналоговые выходы). Защита от влаги и пыли (IP20) соответствует требованиям чистой производственной среды.
• Машиностроение: В станках с ЧПУ GE IC698CHS009 размещает процессорный модуль и модули для управления двигателями позиционирования — масштабируемость шасси позволяет добавлять новые модули при модернизации станка (например, добавление модуля для управления дополнительной осью).

Сравнение с конкурентами

Рекомендации по выбору

1. Тип контроллера GE: Шасси GE IC698CHS009 разработано исключительно для контроллеров GE RX3i — если у вас уже есть модули этой серии (например, IC698CPU310), оно гарантируют полную совместимость; для Siemens S7-1500 выберите соответствующее шасси.
2. Потребности в мощности: Если планируется подключить модули с суммарной мощностью >120 Вт (например, несколько аналоговых модулей + коммуникационные), GE IC698CHS009 с 150 Вт подойдет лучше, чем модели с lower мощностью.
3. Требуемая отказоустойчивость: Для непрерывных процессов (нефтегаз, энергетика) дублированное питание GE IC698CHS009 критически важно — оно предотвращает остановку системы при сбое одного источника; для периодических процессов (механическая обработка) можно рассмотреть шасси с одним входом питания.
4. Условия монтажа: Если шкаф автоматизации оборудован DIN-рейкой, GE IC698CHS009 легко монтируется без дополнительных адаптеров; для настенного монтажа достаточно стандартных крепежных элементов.

Меры предосторожности

1. Установка: Монтируйте GE IC698CHS009 на ровной поверхности или DIN-рейке, обеспечивая свободный доступ к слотам для модулей — это упрощает установку/удаление модулей и предотвращает механические повреждения.
2. Питание: Перед подключением проверьте полярность входного питания (24 В DC) — обратная полярность может привести к выходу шасси из строя. Используйте два независимых источника питания для обеспечения отказоустойчивости.
3. Загрузка модулей: Не превышайте максимальную мощность шасси (150 Вт) — суммарная мощность подключенных модулей должна быть проверена по технической документации GE, чтобы избежать перегрузки.
4. Диагностика: При появлении проблем с питанием (например, модули не запускаются) проверьте состояние фьюзов шасси и источников питания — не открывайте корпус шасси без отключения питания, чтобы избежать электрокатастрофы.
5. Хранение: Перед установкой храните GE IC698CHS009 в сухом месте при температуре 0–30 °C, 远离 пыли и агрессивных химических веществ — это предотвращает коррозию контактов шины данных и сохранение работоспособности.
