Введение: продукт GE IC698CHS009A
Основным объектом рассмотрения является шасси контроллера для систем автоматизации GE IC698CHS009A (ссылка на продукт: [вставьте ссылку здесь]), разработанный брендом GE Digital — лидером в решениях для промышленных контроллеров PAC (Programmable Automation Controller). Это шасси относится к серии GE RX3i, предназначенное для размещения и питания критических компонентов контроллера, включая процессорный модуль, модули I/O, модули коммуникации, а также для обеспечения надежной связи между ними через внутреннюю шину.
Описание продукта GE IC698CHS009A

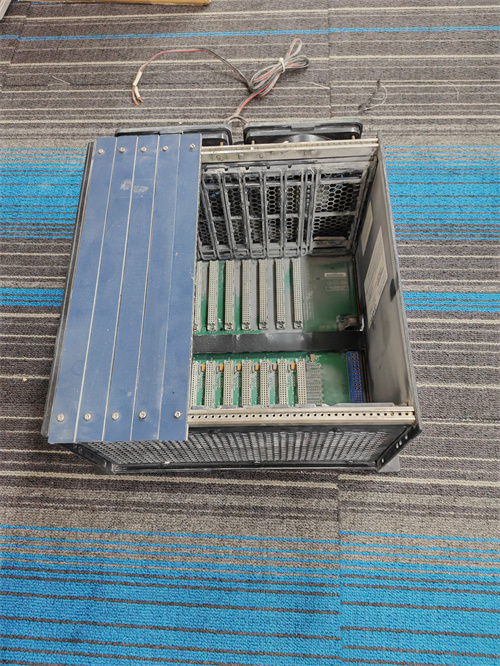

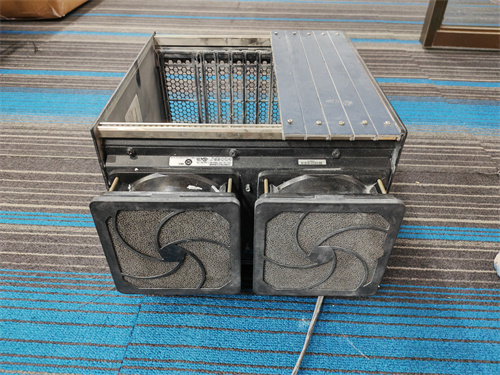

Продукт GE IC698CHS009A представляет собой моноблочное шасси с модульной архитектурой, оптимизированное для работы в средних и крупных автоматизированных системах. Шасси GE IC698CHS009A имеет 9 слотов для установки модулей RX3i — 1 слот для процессорного модуля (например, IC698CPU315), 7 слотов для модулей I/O (аналоговых/цифровых) и 1 слот для модуля коммуникации (например, Ethernet, PROFINET). Оно обеспечивает централизованное питание всех модулей (24 В DC) и передачу данных между ними через высокоскоростную внутреннюю шину (скорость до 100 Мбит/с). Благодаря robustной металлической конструкции, устойчивости к вибрациям и электромагнитным помехам GE IC698CHS009A широко используется в машиностроении, логистике, энергетике и пищевой промышленности — там, где требуется компактное и надежное размещение компонентов контроллера с возможностью масштабирования.
Технические параметры GE IC698CHS009A
- Тип шасси: Моноблочное, для серии GE RX3i;
- Количество слотов: 9 слотов (1 для CPU, 7 для I/O, 1 для коммуникации);
- Внутренняя шина: GE RX3i Backplane, скорость передачи данных до 100 Мбит/с;
- Питание: Входное напряжение 24 В DC (диапазон 19.2–28.8 В DC), максимальная мощность 120 Вт;
- Распределение питания: 5 В DC (для логики модулей) + 24 В DC (для силовых компонентов I/O);
- Рабочая температура: От 0 °C до +60 °C (подходит для сухих промышленных помещений);
- Класс защиты: IP20 (для монтажа в закрытые шкафы управления);
- Конструкция: Металлический корпус, поддержка монтажа на DIN-рейку или стену;
- Защитные функции: Защита от перегрузки, короткого замыкания, нестабильного входного напряжения;
- Совместимость: Полностью совместим с модулями GE RX3i (CPU, I/O, коммуникация) и программным обеспечением GE Proficy Machine Edition.
Преимущества и особенности GE IC698CHS009A
- Оптимальное распределение слотов: 9 слотов с разделением на CPU, I/O и коммуникацию делают GE IC698CHS009A гибким — можно собрать контроллер под конкретные задачи (например, 1 CPU + 5 I/O + 1 Ethernet) или расширить систему добавляя модули I/O, без замены шасси.
- Высокоскоростная внутренняя шина: Скорость 100 Мбит/с гарантирует быструю передачу данных между модулями, поддерживая реальное время в системах с жесткими требованиями к циклу обработки (например, регулировка скорости конвейеров, управление роботами).
- Robustная конструкция: Металлический корпус и устойчивость к вибрациям (до 5 Гц) делают GE IC698CHS009A подходящим для промышленных условий — например, машиностроительные цепи с вибрациями от станков или мобильные системы контроля.
- Простота монтажа и обслуживания: Поддержка DIN-рейки и разъемное подключение модулей упрощают установку и замену компонентов в GE IC698CHS009A — не требуется сложная проводка, достаточно вставить модуль в слот и зафиксировать.
Примеры применения GE IC698CHS009A
- Машиностроение: В производстве сборочных линий роботов — GE IC698CHS009A размещает процессорный модуль IC698CPU315, 4 модуля цифровых I/O (IC698MDL754) и 1 модуль PROFINET (IC698CPE010). Шасси обеспечивает питание всех компонентов и передачу данных, позволяя контроллеру синхронизировать работу 6 роботов на линии.
- Логистика: В автоматизированных складах — шасси GE IC698CHS009A включает CPU, 3 модуля аналоговых I/O (для датчиков уровня) и 1 модуль Ethernet. Он управляет движением стеллажных кранов и конвейеров, передавая данные о статусе оборудования на центральный сервер через Ethernet.
- Энергетика: В небольших гидроэлектростанциях — GE IC698CHS009A размещает CPU, 2 модуля аналоговых входов (для датчиков давления/температуры) и 1 модуль коммуникации с системой SCADA. Шасси обеспечивает стабильную работу контроллера, регулирующего скорость турбины в зависимости от уровня воды.
Сравнение с конкурентами
| Параметр | GE IC698CHS009A | Конкурентный модуль (например, Siemens S7-1500 UR2) |
|---|---|---|
| Количество слотов | 9 | 8 |
| Скорость внутренней шины | 100 Мбит/с | 80 Мбит/с |
| Максимальная мощность | 120 Вт | 100 Вт |
| Устойчивость к вибрациям | До 5 Гц | До 3 Гц |
| Совместимость | GE RX3i (широкий ряд модулей) | Siemens S7-1500 (ограниченная совместимость сторонних) |
Шасси GE IC698CHS009A превосходит конкурента по количеству слотов, скорости шины, мощности и устойчивости к вибрациям, что делает его более подходящим для масштабируемых и требовательных к надежности систем GE RX3i.
Советы по выбору и предостережения
- Расчет мощности: При подборе модулей для GE IC698CHS009A подсчитайте общую потребляемую мощность — не превышайте 120 Вт, особенно при использовании мощных модулей I/O (например, с высоким током выхода).
- Монтаж в шкафу: Убедитесь, что шкаф для установки GE IC698CHS009A имеет достаточную вентиляцию — при работе на максимальной мощности шасси нагревается, и плохая охлаждение может снизить срок службы модулей.
- Проверка совместимости модулей: Используйте только модули GE RX3i, сертифицированные для работы с GE IC698CHS009A — применение несертифицированных модулей может привести к нестабильности или повреждению шасси (ссылка на продукт: [вставьте ссылку здесь]).
