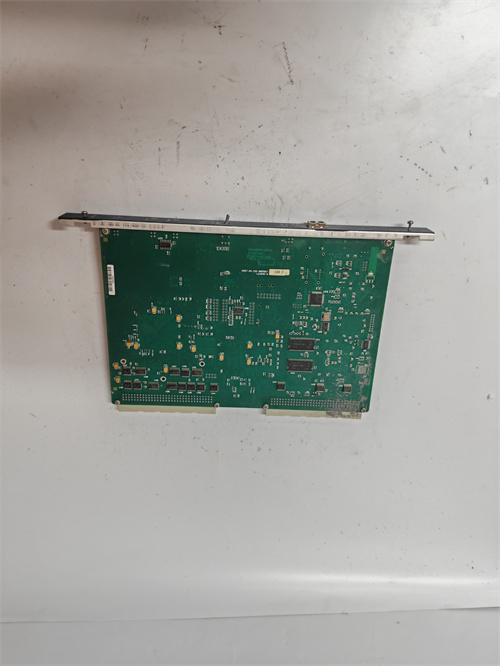

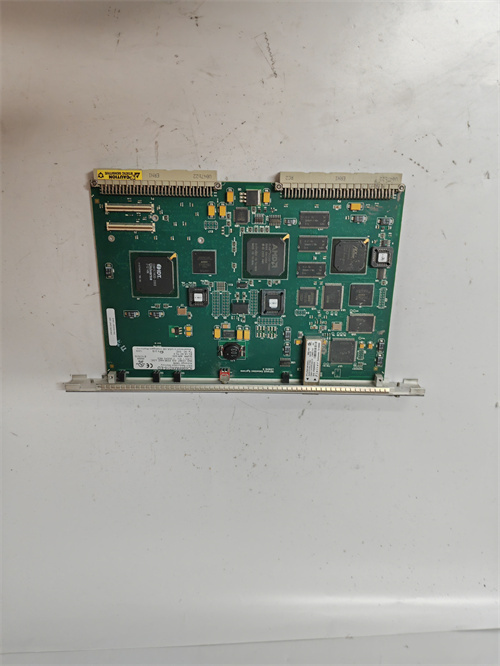

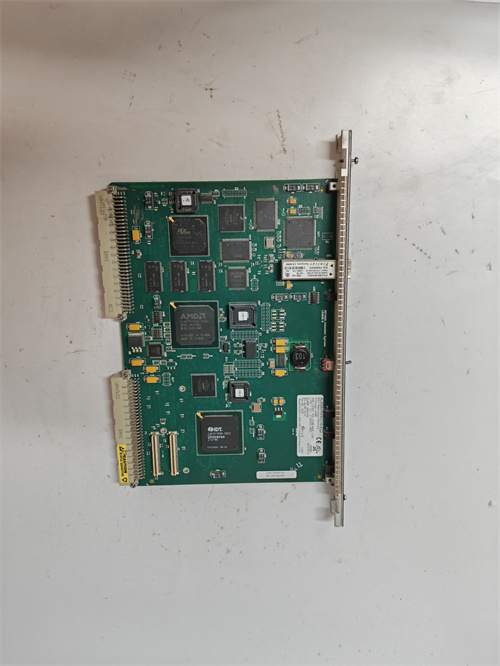

GE IC698CPE010：Детальный обзор контроллера PLC GE Fanuc RX7i
Основным объектом рассмотрения является GE IC698CPE010 — компактный контроллер PLC от бренда GE (General Electric), относящийся к серии RX7i, разработанной для средних и мелких автоматизированных систем. Продукт GE IC698CPE010 выполняет роль центрального обработчика, обрабатывая данные от подключенных модулей (аналоговых, цифровых, коммуникационных) и выполняя управляющие алгоритмы в реальном времени. Компонент GE IC698CPE010 отличается высокой производительностью, низким энергопотреблением и простотой интеграции, что делает GE IC698CPE010 идеальным для применения в системах с умеренными требованиями к вычислительной мощности — например, на небольших производственных линиях, в логистике или системах автоматизации зданий. Благодаря совместимости с модулями RX7i и поддержке современных промышленных протоколов, контроллер обеспечивает надежное управление и коммуникацию с внешними системами, подтверждая статус ключевого компонента в инфраструктуре GE Fanuc.
Технические параметры продукта
Типичные характеристики GE IC698CPE010 (с учетом специфики контроллера PLC RX7i):
- Тип устройства: Центральный обработчик (CPU) PLC GE Fanuc RX7i для средних автоматизированных систем.
- Процессорные характеристики:
- Процессор: 32-битный микропроцессор с тактовой частотой 400 МГц — достаточная мощность для выполнения сложных управляющих алгоритмов.
- Память: 512 МБ оперативной памяти (RAM) и 2 ГБ постоянной памяти (Flash) — возможность хранения больших программ и данных.
- Время выполнения инструкций: Среднее время выполнения базовых инструкций ≤0.1 мкс — быстрое реагирование на изменения в технологическом процессе.
- Поддерживаемые языки программирования: LD (логика контактов), ST (структурное текстовое), FBD (функционально-блочное диаграммирование), SFC (последовательная функциональная цепочка) — гибкость в разработке программ.
- Коммуникационные параметры:
- Встроенные интерфейсы: 1 порт Ethernet (10/100/1000 Мбит/с, RJ45) с поддержкой TCP/IP, Modbus TCP, Ethernet/IP; 1 порт USB 2.0 (для программирования и настройки).
- Поддержка протоколов: Modbus RTU, Profibus DP (через дополнительные коммуникационные модули), GE SRTP — интеграция с различными промышленными системами.
- Электрические параметры:
- Питание: 24 ВDC (от шкафа背板 RX7i) — низкое энергопотребление, совместимость с промышленными источниками питания.
- Потребляемая мощность: ≤15 Вт — умеренное энергопотребление, не перегружающее систему.
- Изоляция: Электрическая изоляция коммуникационных портов от шкафа背板 ≥250 В АЦ (1 мин) — защита от электромагнитных помех.
- Эксплуатационные характеристики:
- Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации) — адаптация к промышленным условиям.
- Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6 — стабильность на оборудовании с вибрациями.
- Устойчивость к шокам: До 25 Г (продолжительность импульса 11 мс) — защита при транспортировке и механических нагрузках.
- Конструкционные параметры:
- Корпус: Пластиковый с металлическим каркасом (класс защиты IP20) — защита от пыли и механических повреждений.
- Габариты: 44 мм (ширина) × 130 мм (высота) × 180 мм (глубина) — совместимость с шкафами RX7i.
- Индикаторы: LED-индикаторы питания, активности процессора, ошибок и состояния Ethernet — визуальный контроль работы контроллера.
Преимущества и особенности
GE IC698CPE010 сочетает в себе уникальные преимущества для систем PLC GE Fanuc RX7i:
- Полная совместимость с модулями RX7i: Контроллер разработан для работы с модулями серии RX7i (аналоговые модули IC698ALG220, цифровые модули IC698DST120, коммуникационные модули IC698ETM001) через шину背板 RX7i, обеспечивая единое архитектурное решение без адаптеров. Это сокращает время наладки и минимизирует риски несовместимостей, особенно важно для модернизации существующих систем.
- Высокая производительность и реальное время: 32-битный процессор с тактовой частотой 400 МГц и низкое время выполнения инструкций (≤0.1 мкс) гарантируют быстрое обработку данных и своевременное выполнение управляющих команд — критично для систем с динамическими процессами (например, регулировка скорости конвейеров или позиционирование роботов).
- Гибкость в коммуникации: Встроенный Ethernet-порт Gigabit и поддержка широкого спектра протоколов (Modbus TCP, Ethernet/IP, GE SRTP) позволяют GE IC698CPE010 интегрироваться с различными внешними системами — SCADA, MES, облачными платформами или контроллерами других брендов, упрощая сбор данных и удаленное управление.
- Легкость программирования и обслуживания: Поддержка стандартных языков программирования (LD, ST, FBD, SFC) через ПО GE Proficy Machine Edition упрощает разработку и отладку программ, даже для инженеров с опытом работы с другими системами PLC. Удаленное программирование через Ethernet и USB-интерфейс сохраняет время на поездки к оборудованию.
- Надежность и долговечность: Корпус с металлическим каркасом, защита от вибраций и шоков, а также широкий температурный диапазон гарантируют работоспособность GE IC698CPE010 в тяжелых условиях — например, на пищевых заводах, в логистических центрах или на строительных площадках.
Примеры применения в отраслях
GE IC698CPE010 широко используется в отраслях, где требуется компактный и эффективный контроллер PLC:
- Логистика: Автоматизированные склады с небольшими конвейерами — GE IC698CPE010 управляет движением конвейеров, считыванием баркодов и позиционированием товаров через подключенные цифровые модули и датчики. Ethernet-порт контроллера обменивается данными с системой управления складом (WMS) через Modbus TCP, обеспечивая синхронность операций.
- Пищевая промышленность: Линии упаковки продуктов — контроллер обрабатывает сигналы от аналоговых датчиков температуры (через модуль IC698ALG220) и управляет двигателями конвейеров через цифровые выходы, регулируя скорость упаковки. GE IC698CPE010 гарантирует соблюдение температурных режимов и предотвращает переполнение упаковочных линий.
- Автоматизация зданий: Системы вентиляции и климат контроля в офисных центрах — контроллер обрабатывает данные от датчиков температуры и влажности, управляет вентиляторами и клапанами кондиционирования через цифровые модули. Ethernet-порт GE IC698CPE010 позволяет интегрироваться с общей системой управления зданием (BMS) через Ethernet/IP.
- Машинностроение: Малые станки с ЧПУ — контроллер управляет движением инструмента и рабочего стола через подключенные модули высокоскоростного счета (IC698HSC304), обрабатывая сигналы от энкодеров. Высокая производительность GE IC698CPE010 обеспечивает точность обработки деталей с минимальными погрешностями.
- Электроника: Линии сборки печатных плат — контроллер управляет роботами-монтажниками и проверочными устройствами, обмениваясь данными через Profibus DP (с помощью дополнительного модуля). Это гарантирует точность позиционирования компонентов и качество сборки.
Сравнение с конкурентами
GE IC698CPE010 выгодно отличается от аналогов на рынке (например, Siemens S7-1214C, Allen-Bradley CompactLogix 5380, ABB AC500-eCo):
- Совместимость с модулями RX7i: Нативная интеграция с шиной背板 RX7i и модулями GE обеспечивает единое архитектурное решение, в отличие от Siemens S7-1214C, который требует специальных адаптеров для подключения не-Siemens компонентов. Это важно для пользователей, уже эксплуатирующих оборудование GE.
- Производительность и память: 400 МГц процессора и 2 ГБ Flash-памяти превосходят показатели Allen-Bradley CompactLogix 5380 (300 МГц, 1 ГБ), что делает GE IC698CPE010 предпочтительным для систем с большими программами или данными.
- Коммуникационные возможности: Встроенный Gigabit Ethernet и поддержка множества протоколов предоставляют большую гибкость, чем ABB AC500-eCo (только 100 Мбит/с Ethernet), упрощая интеграцию с современными сетями и облачными платформами.
- Легкость использования: ПО GE Proficy Machine Edition с поддержкой стандартных языков программирования упрощает разработку, по сравнению с аналогами с закрытыми или сложными интерфейсами, снижая время на обучение персонала.
Советы по выбору и предостережения
- При выборе GE IC698CPE010 убедитесь, что его вычислительная мощность и память соответствуют требованиям вашей системы — для очень сложных алгоритмов (например, многоуровневое регулирование) рекомендуется проверка нагрузки процессора. Проверьте совместимость с используемыми модулями RX7i и требуемыми протоколами (например, Profibus DP требует дополнительного коммуникационного модуля).
- Монтаж и подключение: Монтируйте контроллер в шкафу RX7i с соблюдением расстояния для охлаждения (не менее 5 мм между модулями) — перегрев может снизить стабильность работы. При подключении Ethernet-кабеля используйте экранированные линии Cat 6, заземляя экран, чтобы минимизировать электромагнитные помехи. Настройте статический IP-адрес для избежания конфликтов в сети.
- Программирование и обслуживание: Используйте только официальное ПО GE Proficy Machine Edition для разработки и загрузки программ — неавторизованные инструменты могут привести к сбоям в работе контроллера. Регулярно обновляйте прошивку контроллера через официальный сайт GE для получения новых функций и исправлений уязвимостей.
- Безопасность: Ограничьте доступ к контроллеру через парольную защиту в ПО и настройте брандмауэр Ethernet-порта, чтобы предотвратить несанкционированный доступ. При обслуживании отключите питание шкафа или используйте режим “онлайн” с осторожностью, чтобы избежать неожиданных изменений в работе системы. Используйте только оригинальные кабели и адаптеры GE для подключения peripherals.
