Описание

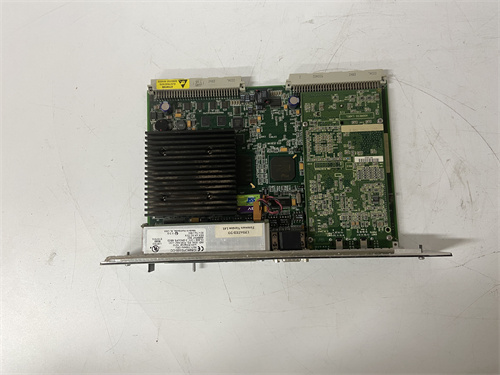

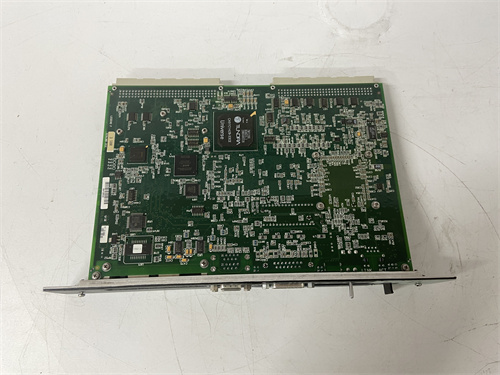

Общая информация о продукте GE IC698CPE020-CC
Первым делом необходимо отметить, что GE IC698CPE020-CC — это оригинальный контроллер центрального процессора (CPU) для систем автоматизации GE PACSystems RX3i (серия промышленных контроллеров), разработанный для обработки сложных логических алгоритмов, управления производственными процессами в реальном времени и коммуникации с модулями I/O, панелями оператора и внешними системами. Данный компонент критически важен для отраслей с высокими требованиями к производительности и надежности (машиностроение, автопроизводство, энергетика, нефтегаз), где задержка в обработке данных может привести к нестабильности процессов или браку продукции. GE IC698CPE020-CC широко используется в станках с ЧПУ, линиях сборки автомобилей, системах управления турбинами и распределенных центрах автоматизации. Детальное описание, техническая документация и условия поставки GE IC698CPE020-CC доступны на официальной странице продукта: [ссылка на GE IC698CPE020-CC] (в дальнейшем замените эту надпись на фактическую ссылку, которую вы предоставите). Благодаря высокопроизводительному процессорному ядру и расширенной поддержке промышленных протоколов, GE IC698CPE020-CC обеспечивает полную совместимость с существующими компонентами GE PACSystems RX3i (например, модули цифровых входов GE IC698MDL645, аналоговые модули IC698MDL753) и соответствует международным нормам промышленной безопасности (IEC 61131-3, EN 61000-6-2), что делает его популярным выбором для модернизации старых контроллеров или комплектации новых автоматизированных установок.
Технические параметры GE IC698CPE020-CC
GE IC698CPE020-CC имеет технические характеристики, оптимизированные для высокой производительности и надежности в реальном времени:
- Процессор и память:
- Тип процессора: 32-битный ARM Cortex-A9, частота работы 800 МГц — обеспечивает обработку до 10 000 инструкций в миллисекунду, достаточную для сложных логических и регулирующих алгоритмов;
- Оперативная память (RAM): 256 МБ DDR3 (для работы с данными в реальном времени), поддерживает защиту от сбоев через проверку паритета (ECC);
- Постоянная память (Flash): 512 МБ (для хранения программного обеспечения, конфигураций и логов), расширяема через карту microSD (до 32 ГБ).
- Коммуникационные интерфейсы:
- Ethernet-порты: 2 независимых порта 10/100/1000 Мбит/с (RJ45) — поддерживают протоколы PROFINET RT, Ethernet/IP, Modbus TCP и GE SRTP (протокол для связи с панелями оператора GE Proficy HMI);
- Serial-порты: 1 порт RS-232/485 (для подключения старых устройств — принтеры, датчики с последовательным интерфейсом), скорость передачи 9600–115200 бит/с;
- Внутренняя шина: GE RX3i Backplane Bus, скорость передачи данных до 1 Гбит/с — для связи с модулями I/O в шасси RX3i.
- Функции обработки и управления:
- Поддерживаемые языки программирования (по IEC 61131-3): Ladder Logic (LD), Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC) — гибкая настройка логики под конкретный процесс;
- Частота обновления данных: ≤ 1 мс (для критически важных сигналов — например, температура турбины, скорость конвейера);
- Поддержка функций безопасности: Опционально интегрируется с модулями безопасности SIL 2 (например, GE IC698SCM001) — для систем с требованиями к защите персонала.
- Защита и надежность:
- Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах PACSystems RX3i);
- Защита от электромагнитных помех (EMC класс A по EN 61000-6-4) — устойчивость к влиянию мощного электрооборудования (приводы, трансформаторы);
- Время между отказами (MTBF): ≥ 3 000 000 часов (при номинальных условиях, согласно данным GE);
- Поддержка режима резервирования (1+1) — при использовании двух контроллеров GE IC698CPE020-CC обеспечивается автоматическое переключение при сбое основного CPU, без прерывания процесса.
- Температурный диапазон: Работает в диапазоне от 0 °C до +60 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям цеховых помещений (вибрации ≤ 5 Г, влажность до 85% без конденсата).
- Механические параметры: Габариты 100 × 160 × 40 мм (ширина × высота × глубина), вес约 400 г, крепление в слоты шасси PACSystems RX3i через фиксирующие клипсы — соответствует габаритным требованиям системы.
Преимущества и особенности GE IC698CPE020-CC
GE IC698CPE020-CC сочетает в себе уникальные преимущества, которые отличают его от аналогичных контроллеров CPU:
- Высокая производительность в реальном времени: Процессор ARM Cortex-A9 с частотой 800 МГц и частота обновления данных ≤ 1 мс делают GE IC698CPE020-CC идеальным для систем с жесткими временными требованиями — например, в станках с ЧПУ для фрезеровки деталей автомобилей, где точность позиционирования зависит от скорости обработки сигналов от энкодера.
- Расширенная поддержка промышленных протоколов: Поддержка PROFINET RT, Ethernet/IP и Modbus TCP позволяет GE IC698CPE020-CC легко интегрироваться с системами других брендов (Siemens, Allen-Bradley, ABB) — например, в автопроизводстве контроллер может одновременно общаться с частотными преобразователями Siemens Sinamics (PROFINET) и панелями оператора Rockwell (Ethernet/IP), без необходимости дополнительных шлюзов.
- Полная совместимость с GE PACSystems RX3i: GE IC698CPE020-CC автоматически распознает все модули I/O PACSystems RX3i при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение GE Proficy Machine Edition. Инженеры могут быстро загружать программы, отлаживать логику и обновлять firmware через Ethernet, сокращая время монтажа и обслуживания.
- Режим резервирования 1+1 для отказоустойчивости: При использовании двух контроллеров GE IC698CPE020-CC в режиме резервирования система автоматически переключается на резервный CPU при сбое основного (время переключения ≤ 10 мс). Это критически важно для непрерывных производств (например, нефтеперерабатывающие заводы), где остановка процесса на 1 минуту может привести к убыткам в размере нескольких тысяч долларов.
- Гибкая масштабируемость: GE IC698CPE020-CC поддерживает до 32 модулей I/O в одном шкафу PACSystems RX3i, а также может быть интегрирован в распределенные системы через Ethernet — это позволяет масштабировать автоматизацию по мере роста производства (например, добавление новых линий сборки без замены основного контроллера).
Примеры применения GE IC698CPE020-CC
GE IC698CPE020-CC находит широкое применение в отраслях с требованиями к высокой производительности:
- Машиностроение (фрезерный станок с ЧПУ): В станках для фрезеровки сложных деталей (авиапромышленность) GE IC698CPE020-CC обрабатывает сигналы от 3 энкодеров (оси X, Y, Z) и управляет 3 серводвигателями через модули GE IC698MDL645. Частота обновления данных ≤ 1 мс гарантирует точность позиционирования ±0,005 мм, что соответствует требованиям к точности обработки авиационных деталей.
- Автопроизводство (линия сборки двигателей): В линиях сборки автомобильных двигателей GE IC698CPE020-CC управляет 8 роботами-манипуляторами, 12 конвейерами и 20 датчиками качества — контроллер обрабатывает логику последовательного сборки (SFC) и синхронизирует работу всех устройств через PROFINET RT. Режим резервирования 1+1 обеспечивает непрерывную работу линии, даже при сбое одного CPU.
- Энергетика (система управления турбиной GE Frame 6): В теплоэлектростанциях GE IC698CPE020-CC управляет параметрами турбины (температура пара, давление, скорость) и коммуницирует с системой мониторинга GE Proficy HMI через SRTP. Поддержка модулей безопасности SIL 2 позволяет контроллеру активировать аварийное останавливание турбины при превышении критических параметров.
- Нефтегаз (компрессорная станция): В газовых компрессорных станциях GE IC698CPE020-CC собирает данные от 15 датчиков давления/температуры (через модули IC698MDL753) и регулирует скорость 4 компрессоров через частотные преобразователи ABB ACS580 (Modbus TCP). Логирование событий в Flash-памяти (512 МБ) позволяет сохранить данные о работе станции за последние 6 месяцев для анализа производительности.
Подробные кейсы применения GE IC698CPE020-CC с описанием конкретных проектов можно найти на [ссылке на GE IC698CPE020-CC].
Сравнение с конкурентами
GE IC698CPE020-CC выгодно отличается от аналогичных контроллеров CPU от ведущих конкурентов (Siemens, Allen-Bradley):
| Параметр сравнения | GE IC698CPE020-CC | Аналог Siemens (SIMATIC S7-1511C-1 PN) | Аналог Allen-Bradley (ControlLogix 1756-L81E) |
|---|---|---|---|
| Процессор (частота) | ARM Cortex-A9 (800 МГц) | Intel Celeron (800 МГц) | Intel Atom (1,1 ГГц) |
| RAM/Flash | 256 МБ/512 МБ (расширяемая) | 128 МБ/512 МБ | 1 ГБ/4 ГБ |
| Ethernet-порты (скорость) | 2 × 1 Гбит/с | 2 × 100 Мбит/с | 2 × 1 Гбит/с |
| Поддерживаемые протоколы | PROFINET RT, Ethernet/IP, Modbus TCP, SRTP | PROFINET RT, Ethernet/IP, Modbus TCP | Ethernet/IP, Modbus TCP, ControlNet |
| Режим резервирования | 1+1 (≤ 10 мс) | Отсутствует (опционально за дополнительную плату) | 1+1 (≤ 50 мс) |
| Совместимость с системами | GE PACSystems RX3i (полная) | Siemens TIA Portal (полная) | Allen-Bradley Logix Control (полная) |
Этот сравнение подтверждает, что GE IC698CPE020-CC предлагает лучшую совместимость с модулями GE, быструю резервировку и расширенную поддержку протоколов, что делает его предпочтительным выбором для проектов на базе систем GE PACSystems RX3i.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Определите требования к производительности: Если ваш процесс требует частоты обновления данных ≤ 1 мс (например, станки с ЧПУ, робототехника), GE IC698CPE020-CC — оптимальный выбор; для менее требовательных процессов (например, простые конвейеры) можно рассмотреть более экономичные модели GE (например, GE IC698CPE010-CC).
- Проверьте совместимость с модулями I/O: Прежде чем приобрести GE IC698CPE020-CC, убедитесь, что он поддерживает ваши модули PACSystems RX3i (например, IC698MDL645, IC698MDL753) и имеет актуальную версию firmware (≥ 9.0). Информация о совместимости доступна в документации на [ссылке на GE IC698CPE020-CC] или через техническую поддержку GE.
- Приобретайте оригинал: Для гарантии надежности и доступа к обновлениям покупайте GE IC698CPE020-CC только у авторизованных дилеров GE — подделки имеют низкую производительность (частота ≤ 500 МГц) и не поддерживают резервировку, что может привести к сбоям в процессе.
Предостережения
- Не используйте модуль вне систем GE PACSystems RX3i: GE IC698CPE020-CC разработан исключительно для шасси PACSystems RX3i — использование с системами других брендов приведет к несовместимости и повреждению контроллера.
- Следите за условиями охлаждения: Модуль требует принудительной воздушной охлаждения (температура входящего воздуха ≤ +40 °C) — установите его в шкаф с вентиляторами и регулярно очищайте фильтры от пыли. Перегрев (> 60 °C) приведет к автоматическому отключению CPU.
- Осуществляйте обновление firmware через официальное ПО: При обновлении программного обеспечения используйте только GE Proficy Machine Edition (версия ≥ 9.0) — самостоятельное обновление через неофициальные каналы может привести к повреждению памяти и потере конфигурации.
- Регулярно архивируйте конфигурацию: Каждый месяц архивируйте программу и конфигурацию GE IC698CPE020-CC в внешнюю память (microSD или ПК) — это позволит быстро восстановить работу контроллера при потере данных (например, после сбоя питания).
IC698CPE020-CC
