Описание
Общая информация о продукте и ссылка
Первым делом стоит представить центральный компонент систем автоматизации от бренда GE — модель IC698CPE030, которая относится к серии контроллеров (CPU) для ПЛК GE RX3i. Ссылка на продукт GE IC698CPE030 будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IC698CPE030 выполняет функцию центрального процессора, отвечающего за обработку логики управления, выполнение программных алгоритмов и взаимодействие с модулями I/O, панелями HMI и внешними системами. Благодаря высокой производительности и универсальности, GE IC698CPE030 широко используется в промышленных линиях, от автоматизированных сборочных конвейеров до систем управления насосными станциями.
Описание продукта

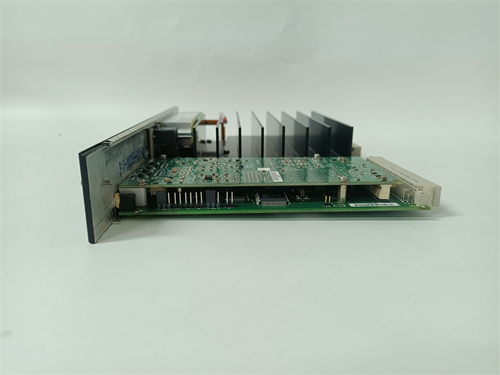

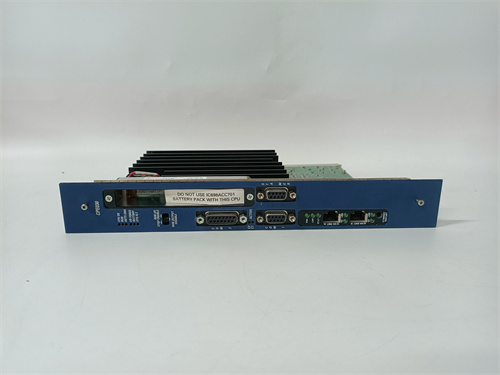

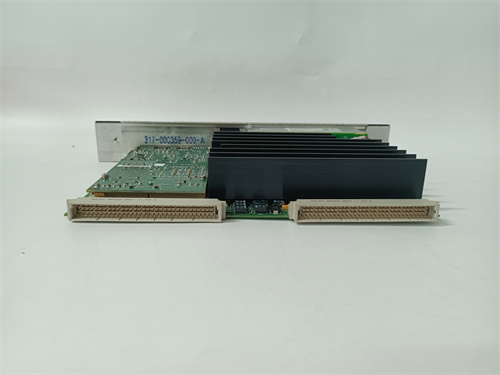

GE IC698CPE030 — это контроллер (CPU) для ПЛК GE RX3i, разработанный для обработки сложных логических и регулирующих алгоритмов в промышленных условиях. Модуль GE IC698CPE030 оснащен высокопроизводительным промышленным процессором, который гарантирует выполнение до 50 000 инструкций в миллисекунду (IPS) — это позволяет управлять системами с большим количеством модулей I/O и высокой частотой цикла управления (например, линия автоматической упаковки с 20+ датчиками и исполнителями).
Конструкция GE IC698CPE030 учитывает специфику промышленных помещений: корпус модуля устойчив к вибрациям (до 5 Гц), температурным колебаниям (0 °C до +60 °C) и электромагнитным помехам (EMC класс 3), а также оснащен системой пассивного охлаждения — это предотвращает перегрев при длительной работе на максимальной нагрузке. Модуль GE IC698CPE030 имеет встроенную память: 256 МБ флеш-памяти для хранения программы и конфигурации, а также 128 МБ оперативной памяти (RAM) для обработки данных в реальном времени — достаточная ёмкость для большинства средних и крупных автоматизированных систем.
Особенно важно отметить, что GE IC698CPE030 поддерживает широкий спектр промышленных протоколов коммуникации: Ethernet/IP, Modbus TCP, Profinet и DF1, что позволяет интегрировать его с модулями I/O RX3i (например, релейные модули IC698RMX016, аналоговые модули IC698ADC300), панелями HMI GE Proficy HMI/SCADA и внешними системами (MES, ERP). Модуль GE IC698CPE030 также оснащен функцией расширенной самодиагностики: он отслеживает состояние памяти, загрузку процессора, связь с модулями I/O и выявляет потенциальные проблемы (например, обрыв связи с датчиком), передавая эти данные операторам через ПО GE Proficy Machine Edition — это позволяет проводить плановое обслуживание и избежать внеплановых остановок. Кроме того, GE IC698CPE030 поддерживает функцию избыточности (1+1 redundancy) при подключении второго идентичного контроллера — это устраняет одиночные точки отказа и гарантирует непрерывную работу системы для критических объектов (например, насосные станции водоснабжения).
Технические параметры
- Тип модуля: Контроллер (CPU) для ПЛК GE RX3i.
- Процессор: Промышленный процессор (например, ARM Cortex-A9), частота до 1,2 ГГц — точные характеристики уточняются по ссылке на GE IC698CPE030.
- Память: Флеш-память — 256 МБ (для программы/конфигурации); оперативная память (RAM) — 128 МБ (DDR3).
- Поддерживаемые протоколы: Ethernet/IP, Modbus TCP, Profinet, DF1, RS-232/485.
- Интерфейсы коммуникации: 2 Gigabit Ethernet порта (RJ45), 1 RS-485 порт (для Modbus RTU/DF1).
- Диапазон рабочих температур: 0 °C до +60 °C (подходит для большинства промышленных помещений).
- Напряжение питания: 24 В DC (питание от шину RX3i), потребляемый ток — до 1,0 А.
- Совместимость: Полная совместимость с модулями I/O GE RX3i и ПО GE Proficy Machine Edition.
Преимущества и особенности
- Высокая производительность: Процессор GE IC698CPE030 обеспечивает обработку сложных алгоритмов (логика Ladder Diagram, функциональные блоки) в реальном времени, что подходит для систем с большим количеством модулей I/O.
- Гибкая коммуникация: Поддержка популярных промышленных протоколов упрощает интеграцию с оборудованием GE и сторонних брендов, что удобно при модернизации старых линий.
- Отказоустойчивость: Возможность настройки redundancy (1+1) гарантирует непрерывную работу для критических объектов, где остановка процесса обходится дорого.
- Расширенная диагностика: Функции самодиагностики позволяют операторам предвидать проблемы (например, приближающийся отказ памяти) и устранять их в плановые периоды.
- Легкая программирование: Интеграция с GE Proficy Machine Edition (поддержка языков IEC 61131-3: Ladder, Function Block Diagram, Structured Text) упрощает разработку и отладку программ.
Примеры применения в отраслях
- Автомобильная промышленность: В линиях сборки автомобилей GE IC698CPE030 управляет роботами-монтажниками, конвейерами и системами контроля качества. Контроллер обрабатывает сигналы от датчиков положения деталей (через аналоговые модули RX3i), генерирует команды для роботов и синхронизирует работу всех устройств через Ethernet/IP — это увеличивает скорость сборки и снижает количество бракованных изделий.
- Пищевая промышленность: В заводах по производству хлебобулочных изделий GE IC698CPE030 управляет линиями выпечки: регулирует температуру печи (через аналоговые выходы), управляет скоростью конвейера и контролирует уровень сырья в бункерах. Контроллер использует протокол Modbus TCP для связи с панелью HMI, где операторы могут корректировать параметры процесса в реальном времени — это гарантирует стабильность качества продукции.
- Водоснабжение (насосные станции): В насосных станциях GE IC698CPE030 управляет работой насосов, регулируя их скорость в зависимости от уровня воды в резервуарах (сигналы от датчиков уровня). Контроллер работает в режиме redundancy (два GE IC698CPE030), что исключает остановку подачи воды при отказе одного контроллера. Также через Profinet контроллер передает данные о состоянии насосов в городскую систему SCADA.
- Логистика (автоматизированные склады): В складах с автоматизированными штабелерами GE IC698CPE030 управляет движением штабелеров, синхронизирует их работу с системой инвентаризации и контролирует доступ к зонам склада. Контроллер использует Ethernet/IP для связи с датчиками положения (для избежания столкновений) и панелями HMI, где операторы отслеживают расположение товаров — это ускоряет процесс приемки и отгрузки.
Сравнение с конкурентами
| Параметр | GE IC698CPE030 | Конкурентные модели (Siemens S7-1200 CPU 1214C, Allen-Bradley CompactLogix 5380) |
|---|---|---|
| Производительность (IPS) | До 50 000 инструкций/мс | Siemens — до 40 000 IPS; Allen-Bradley — до 60 000 IPS |
| Память (RAM/Flash) | 128 МБ / 256 МБ | Siemens — 75 МБ / 125 МБ; Allen-Bradley — 256 МБ / 1 ГБ |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, Profinet, DF1 | Siemens — Profinet, Ethernet/IP; Allen-Bradley — Ethernet/IP, Modbus TCP |
| Избыточность | Поддерживается (1+1) | Siemens — требует дополнительный модуль; Allen-Bradley — стандартно |
| Устойчивость к вибрациям | До 5 Гц | Siemens — до 5 Гц; Allen-Bradley — до 3 Гц |
| Стоимость | Средняя (соответствует функциональности) | Средняя (Siemens), Высокая (Allen-Bradley) |
Советы по выбору и предостережения
Советы по выбору
- Оцените требования к производительности: Для систем с <50 модулями I/O и низкой частотой цикла (100–500 мс) **GE IC698CPE030** подходит идеально. Для крупных систем (>100 модулей) рассмотрите более мощные контроллеры RX3i (например, IC698CPE040) — уточните рекомендации по ссылке на GE IC698CPE030.
- Проверьте совместимость с модулями: Убедитесь, что используемые вами модули I/O (релейные, аналоговые) относятся к серии GE RX3i — GE IC698CPE030 несовместим с модулями старых серий (например, Series 90-30) без адаптеров.
- Определите нужды в избыточности: Для критических объектов (насосные станции, линии пищевого производства) подключите второй GE IC698CPE030 в режиме redundancy — это избежит остановок при отказе контроллера.
- Рассчитайте условия эксплуатации: Если контроллер будет работать в помещениях с температурой >50 °C, обеспечьте дополнительное охлаждение шкафа — стандартный диапазон 0–60 °C может быть не достаточным для длительной работы.
Предостережения
- Программирование выполняйте сертифицированными специалистами: Неправильно написанная логика (например, нехватка блокировок для предотвращения конфликта команд) может привести к аварии оборудования. Используйте инженеров с опытом работы с GE RX3i и ПО Proficy Machine Edition.
- Не обновляйте прошивку без резервной копии: Перед обновлением прошивки GE IC698CPE030 экспортируйте программу и конфигурацию в файл — ошибка при обновлении может привести к потере данных и остановке системы.
- Регулярно архивируйте данные: Периодически сохраняйте архивы программы и истории параметров в внешний носитель — это поможет восстановить работу контроллера быстро при критических сбоях.
- При монтаже соблюдайте правила электробезопасности: Подключайте питание и кабели только при отключенном главном токе шкафа — это предотвращает риск электрокotraения и повреждения GE IC698CPE030.
IC698CPE030
