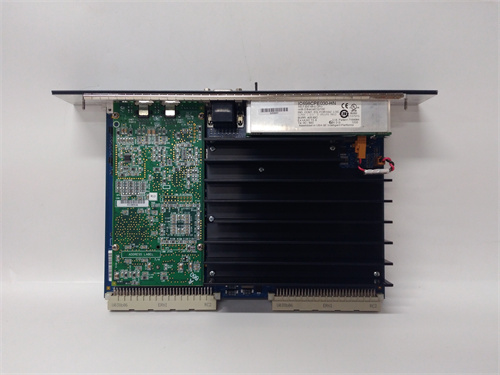

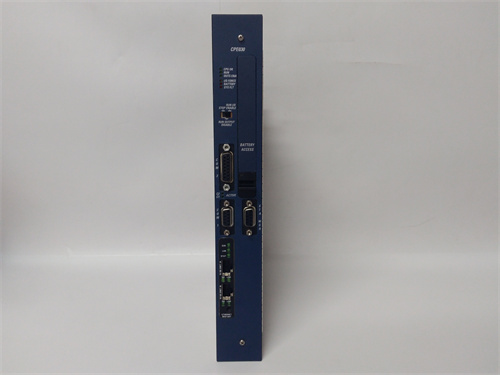

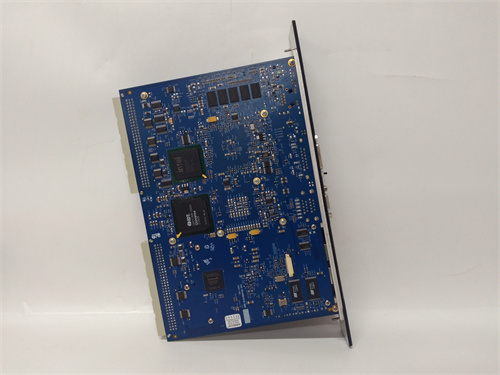

GE IC698CPE030：Детальный обзор высокопроизводительного контроллера PLC GE Fanuc RX7i

Технические параметры продукта

• Тип устройства: Центральный обработчик (CPU) PLC GE Fanuc RX7i для сложных автоматизированных систем с поддержкой редунданции.
• Процессорные характеристики:
  • Процессор: Двухъядерный 32-битный микропроцессор с тактовой частотой 1 ГГц — высокая вычислительная мощность для обработки сложных алгоритмов.
  • Память: 1 ГБ оперативной памяти (RAM), 8 ГБ постоянной памяти (Flash) — возможность хранения масштабных программ, исторических данных и конфигураций.
  • Время выполнения инструкций: Среднее время выполнения базовых инструкций ≤0.05 мкс, сложных инструкций (например, математических) ≤0.2 мкс — мгновенное реагирование на изменения в технологическом процессе.
  • Поддерживаемые языки программирования: LD (логика контактов), ST (структурное текстовое), FBD (функционально-блочное диаграммирование), SFC (последовательная функциональная цепочка), IL (инструкционная языковая) — полная поддержка стандартов IEC 61131-3.
  • Поддержка редунданции: Встроенная поддержка двойной редунданции (1:N) — автоматическое переключение на резервный контроллер при сбое основного, без остановки системы.
• Коммуникационные параметры:
  • Встроенные интерфейсы: 2 порта Ethernet (10/100/1000 Мбит/с, RJ45) с поддержкой TCP/IP, Modbus TCP, Ethernet/IP, PROFINET; 1 порт USB 3.0 (для высокоскоростного программирования и передачи данных); 1 порт RS-485 (для Modbus RTU).
  • Поддержка дополнительных протоколов: Profibus DP, DNP3, IEC 61850 (через коммуникационные модули RX7i) — интеграция с энергетическими системами и распределенными автоматизированными системами (DAS).
• Электрические параметры:
  • Питание: 24 ВDC (от шкафа背板 RX7i) — стабильное питание с низким энергопотреблением для двойного ядра.
  • Потребляемая мощность: ≤25 Вт — умеренное энергопотребление при высокой производительности.
  • Изоляция: Электрическая изоляция коммуникационных портов и шены背板 ≥500 В АЦ (1 мин) — высокая защита от электромагнитных помех и скачков напряжения.
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации) — адаптация к широким индустриальным условиям.
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6 — стабильность на оборудовании с интенсивными вибрациями (двигатели, турбины).
  • Устойчивость к шокам: До 25 Г (продолжительность импульса 11 мс) — защита при транспортировке и механических нагрузках.
• Конструкционные параметры:
  • Корпус: Металлический каркас с пластиковыми панелями (класс защиты IP20) — эффективное теплоотводение и защита от пыли.
  • Габариты: 44 мм (ширина) × 130 мм (высота) × 180 мм (глубина) — полная совместимость с шкафами RX7i.
  • Индикаторы: LED-индикаторы питания, активности каждого ядра процессора, состояния редунданции, ошибок и Ethernet/USB — детальный визуальный контроль работы.

Преимущества и особенности

• Высокая производительность и масштабируемость: Двухъядерный процессор 1 ГГц и большой объем памяти позволяют GE IC698CPE030 управлять сложными системами с множеством модулей (до 64 модулей через шину背板 RX7i) и выполнять параллельно несколько управляющих алгоритмов — например, регулирование нескольких реакторов в химическом заводе или синхронизация работы нескольких производственных линий.
• Отказоустойчивость через редунданцию: Встроенная поддержка двойной редунданции исключает остановку системы при сбое контроллера, что критично для критических приложений (например, энергетические станции, линии по производству лекарств), где даже кратковременная остановка приводит к большим экономическим потерям.
• Гибкая коммуникация с внешними системами: Два Gigabit Ethernet-порта и поддержка широкого спектра протоколов (в том числе энергетических IEC 61850) позволяют GE IC698CPE030 интегрироваться с различными инфраструктурами — от локальных SCADA-систем до облачных платформ для удаленного мониторинга и анализа данных. Это упрощает цифровую трансформацию производств.
• Полная совместимость с экосистемой RX7i: Контроллер идеально работает с всеми модулями серии RX7i — аналоговыми (IC698ALG220), цифровыми (IC698DST120), модулями высокоскоростного счета (IC698HSC304) и коммуникационными (IC698ETM001). Это позволяет гибко конфигурировать систему под конкретные задачи и легко модернизировать существующие установки.
• Легкость в программировании и обслуживании: Поддержка стандартов IEC 61131-3 и работа через ПО GE Proficy Machine Edition упрощают разработку, отладку и обновление программ. Удаленное управление через Ethernet и возможность резервного копирования конфигурации через USB 3.0 сохраняют время на обслуживание, а индикаторы редунданции позволяют операторам быстро отслеживать состояние системы.

Примеры применения в отраслях

• Энергетика: Теплоэлектростанции (ТЭС) и гидроэлектростанции (ГЭС) — GE IC698CPE030 управляет котлами, турбинами и трансформаторами через подключенные аналоговые модули (для сбора данных о температуре, давлении) и цифровые модули (для управления клапанами и двигателями). Редундантная конфигурация гарантирует безотказную работу, а поддержка IEC 61850 позволяет интегрироваться с системами управления энергосистемами (EMS).
• Химическая промышленность: Крупные реакторные комплексы — контроллер обрабатывает данные от нескольких десятков датчиков (концентрация реактивов, температура, давление) через аналоговые модули, выполняет сложные регулирующие алгоритмы и управляет процессами в реальном времени. GE IC698CPE030 передает данные в SCADA-систему через Ethernet/IP, обеспечивая безопасность и качество продукции.
• Автомобилестроение: Крупные линии сборки автомобилей — контроллер синхронизирует работу роботов-монтажников, конвейеров и систем контроля качества через подключенные коммуникационные модули (Profibus DP) и модули высокоскоростного счета. Двухъядерная архитектура GE IC698CPE030 обеспечивает обработку данных от hundreds of датчиков одновременно, поддерживая высокую скорость производства.
• Нефтегазовая промышленность: Удаленные добывающие площадки и трубопроводы — контроллер управляет системами добычи, перекачки и хранения нефти/газа через модули, подключенные по Profibus DP. Редунданция предотвращает остановку процессов при сбое оборудования, а поддержка DNP3 позволяет передавать данные в центральный мониторинг через удаленные связи.
• Фармацевтика: Линии производства лекарств — GE IC698CPE030 контролирует параметры термической обработки, смешивания компонентов и упаковки через аналоговые модули, обеспечивая соответствие стандартам ГМП (хорошие практики производства). Редундантная конфигурация и точная синхронизация процессов гарантируют стабильность качества лекарств.

Сравнение с конкурентами

• Производительность и редунданция: Двухъядерный процессор 1 ГГц и встроенная поддержка редунданции 1:N превосходят показатели Siemens S7-1518F (одно ядро, ограниченная редунданция) и Allen-Bradley ControlLogix 5580 (одно ядро, требует дополнительного модуля для редунданции), что делает GE IC698CPE030 предпочтительным для критических приложений.
• Коммуникационные возможности: Два Gigabit Ethernet-порта и поддержка энергетического протокола IEC 61850 предоставляют большую гибкость, чем ABB AC500-S (один Ethernet-порт, нет поддержки IEC 61850), упрощая интеграцию с энергетическими системами и облачными платформами.
• Совместимость с модулями RX7i: Идеальная интеграция с экосистемой RX7i без адаптеров выгодно отличает контроллер от аналогов, где требуется дополнительное оборудование для подключения нестандартных модулей. Это снижает затраты на комплектацию системы.
• Память и обработка данных: 8 ГБ Flash-памяти и 1 ГБ RAM позволяют хранить больше исторических данных и масштабных программ, по сравнению с аналогами (объем памяти обычно 2–4 ГБ Flash), что актуально для систем с требованием логирования больших объемов информации.

Советы по выбору и предостережения

• При выборе GE IC698CPE030 убедитесь, что его вычислительная мощность и поддержка редунданции соответствуют требованиям вашей системы — для мелких установок с низкими требованиями к надежности может подойти менее мощный контроллер RX7i (например, IC698CPE010). Проверьте совместимость с используемыми модулями RX7i и требуемыми протоколами (например, IEC 61850 требует наличия соответствующего коммуникационного модуля).
• Монтаж и подключение: Монтируйте контроллер в шкафу RX7i с соблюдением расстояния для охлаждения (не менее 10 мм между модулями) — двойное ядро генерирует больше тепла, чем однорядные контроллеры. При подключении Ethernet-кабелей используйте экранированные линии Cat 6A для Gigabit скорости и защиты от помех. Для редундантной конфигурации подключите основные и резервные контроллеры через специализированную кабельную связь (по рекомендации GE).
• Программирование и обслуживание: Используйте только актуальную версию ПО GE Proficy Machine Edition для программирования — устаревшие версии могут не поддерживать все функции двойного ядра и редунданции. Регулярно обновляйте прошивку контроллера через официальный сайт GE, чтобы получить исправления уязвимостей и новые функции. Резервуйте конфигурацию системы через USB 3.0 или Ethernet, чтобы быстро восстановить работу при сбое.
• Безопасность: Настройте доступ к контроллеру через парольную защиту (уровни доступа для инженеров и операторов) и ограничьте права на изменение конфигурации. Для Ethernet-портов настройте брандмауэр, чтобы блокировать несанкционированное подключение. Используйте только оригинальные модули RX7i и кабели GE — неоригинальные компоненты могут привести к нестабильной работе редунданции или повреждению контроллера.
