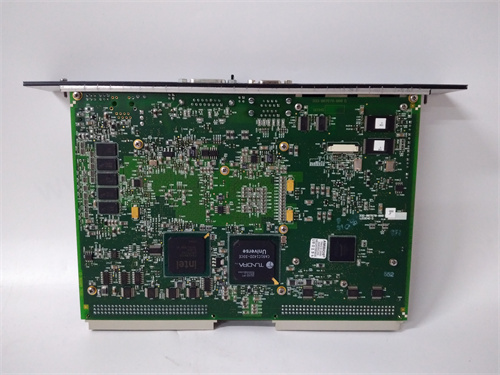

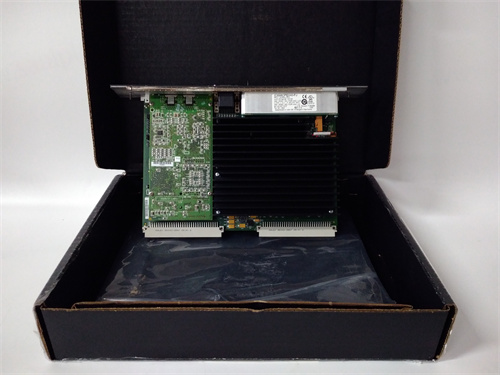

GE IC698CPE040

Описание

Общая информация о продукте

Технические параметры продукта

• Поддерживаемые протоколы связи:
  • Основные промышленные протоколы:
    • Ethernet/IP: Для интеграции с контроллерами Allen-Bradley, панелями оператора Rockwell и другими устройствами, поддерживающими стандарт ODVA.
    • Profinet: Для связи с оборудованием Siemens (PLC S7, драйверы Sinamics) и другими устройств, совместимыми с профилем Profinet RT (Real-Time) — гарантирует задержку передачи <10 мс.
    • Modbus TCP: Универсальный протокол для обмена данными с SCADA-системами (GE CIMPLICITY, Wonderware), датчиками, инверторами и облачными платформами — поддерживает как серверный, так и клиентский режим.
    • MQTT: Протокол для IoT-интеграции — позволяет передавать данные на облачные платформы (GE Predix, AWS IoT) в формате легковесных сообщений, оптимизируя трафик сети.
  • Дополнительные возможности: Поддержка протокола SNMP (Simple Network Management Protocol) для мониторинга состояния модуля и сети через сетевые менеджеры (например, SolarWinds).
• Интерфейсы и скорость передачи:
  • Тип интерфейсов: 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — независимая работа портов (можно настроить каждый на разные протоколы или использовать для резервирования связи).
  • Скорость передачи: До 1 Гбит/с (для Gigabit Ethernet) — обеспечивает быстрое обмене большими объемами данных (например, логирование параметров производственных процессов в реальном времени).
  • Диапазон передачи: До 100 м при использовании витых пар Cat5e/Cat6 (стандартное промышленное расстояние) — для удаленных объектов поддерживает подключение через промышленные коммутаторы или оптоволоконные модули.
• Функции безопасности и надежности:
  • Защита данных:
    • SSL/TLS шифрование: Для защищенной передачи данных через Ethernet (поддерживает версии TLS 1.2/1.3) — предотвращает перехват или подделку данных.
    • Парольная защита: Доступ к настройкам модуля через GE Proficy Machine Edition ограничен паролями с разными уровнями прав (оператор, инженер, администратор).
    • Фильтрация IP-адресов: Возможность настроить белый список IP-адресов — только авторизованные устройства могут подключаться к модулю, блокируя несанкционированный доступ.
  • Резервирование связи: Поддержка MRP (Media Redundancy Protocol) и RSTP (Rapid Spanning Tree Protocol) — обеспечивает автоматическое переключение на резервный канал при сбое основного сетевого соединения (замыкание времени <500 мс).
• Интеграция с RX3i и операционные условия:
  • Совместимость: Работает с всеми контроллерами GE RX3i (например, IC698CRE030, IC698CRE020) через шину backplane RX3i — автоматически распознается контроллером при монтаже, не требует дополнительной прошивки.
  • Программирование: Конфигурация протоколов и сетевых параметров через GE Proficy Machine Edition — графический интерфейс упрощает настройку серверов/клиентов, фильтров данных и правил безопасности.
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям промышленных шкафов с принудительной вентиляцией.
  • Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шкаф RX3i на DIN-рейку, совместим с форм-фактором модулей RX3i.

Преимущества и особенности

1. Многопротокольная поддержка для универсальной интеграции: Поддержка Ethernet/IP, Profinet, Modbus TCP и MQTT делает GE IC698CPE040 универсальным решением для связи с различным оборудованием — не нужно покупать отдельные модули для каждого протокола. Например, в производственном заводе с контроллерами RX3i и Siemens S7, модуль одновременно обменивается данными с S7 через Profinet и передаёт данные на SCADA через Modbus TCP, а также отправляет метрики в облако через MQTT — все через два Gigabit-порта.
2. Высокая скорость и реальное время: Gigabit Ethernet порты и поддержка протоколов Profinet RT/Modbus TCP обеспечивают задержку передачи <10 мс, что критично для систем с жесткими требованиями к времени реакции. В насосной станции GE IC698CPE040 передает данные о давлении и уровне воды от RX3i к панели оператора за 3 мс — оператор может мгновенно реагировать на изменения параметров, предотвращая переполнение резервуаров.
3. Защита данных и надежность связи: SSL/TLS шифрование, парольная защита и фильтрация IP-адресов гарантируют безопасность передачи данных, а поддержка MRP/RSTP предотвращает остановку систем при сетевых сбоях. В финансово важных объектах (например, распределительные центры продуктов) GE IC698CPE040 защищает данные о запасах и производительности от несанкционированного доступа, а резервное соединение гарантирует непрерывную работу даже при сбое основного коммутатора.
4. Простота интеграции и конфигурации: Автоматическое распознавание контроллером RX3i и настройка через Proficy Machine Edition упрощают внедрение GE IC698CPE040 — инженеру не нужно изучать специфику каждого протокола: графический интерфейс позволяет выбрать тип протокола, настроить IP-адрес и правила обмена данными за несколько минут.

Примеры применения в отраслях

• Производство (автомобильная сборочная линия): В автомобильном заводе GE IC698CPE040 интегрирует контроллеры RX3i (управляющие роботами и конвейерами) с внешними системами:
  • Через Profinet модуль обменивается данными с драйверами Siemens Sinamics (управляющими движением конвейеров) — синхронизирует скорость конвейеров с роботами, обеспечивая точность сборки деталей.
  • Через Modbus TCP передаёт данные о производительности (количество собранных кузовов, время цикла) на SCADA-систему GE CIMPLICITY — инженеры отслеживают эффективность линии в реальном времени.
  • Через MQTT отправляет метрики об ошибках (зависание робота, брак продукции) на облачную платформу GE Predix — для анализа причин сбоев и прогнозирования обслуживания.

    Резервирование связи через MRP гарантирует, что при сбое одного сетевого канала данные продолжают передаваться, не останавливая линию.

• Водоснабжение (комплекс насосных станций): В системе водоснабжения города GE IC698CPE040 связывает 5 контроллеров RX3i (управляющих каждой насосной станцией) с центральным диспетчерским центром:
  • Каждый модуль GE IC698CPE040 в станциях передает данные о давлении воды, уровне резервуаров и состоянии насосов через Modbus TCP к центральному SCADA.
  • Через Ethernet/IP модуль обменивается командами с панелями оператора на станциях — диспетчер может дистанционно включать/выключать насосы или изменять параметры работы.

    SSL/TLS шифрование защищает данные от перехвата, а фильтрация IP-адресов блокирует доступ к модулям из неавторизованных сетей — критически важно для систем жизнеобеспечения.

• Логистика (автоматизированный склад): В распределительном центре GE IC698CPE040 интегрирует контроллер RX3i (управляющий штабелерами и конвейерами) с системой управления запасами (WMS):
  • Через Modbus TCP модуль передает данные о положении товаров на складе (считанные сенсорами) в WMS — для обновления информации о запасах в реальном времени.
  • Через MQTT отправляет данные о пропускной способности конвейеров в облако — для оптимизации нагрузки и планирования доставок.

    Высокая скорость Gigabit Ethernet гарантирует, что даже при пиковой нагрузке (500 товаров в час) данные не задерживаются, предотвращая ошибки в сортировке.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Определите нужные протоколы — если вам нужно связывать RX3i с Siemens оборудованием, выбирайте GE IC698CPE040 (поддержка Profinet); для IoT-интеграции его поддержка MQTT избавит от покупки внешнего шлюза.
  2. Рассчитайте требуемую скорость — для систем с большими объемами данных (например, логирование 1000+ параметров) Gigabit-порты GE IC698CPE040 обеспечат достаточную пропускную способность, в то время как Fast Ethernet модули могут создавать узкие места.
  3. Проверьте требования к безопасности — если данные передаются через публичные сети, SSL/TLS шифрование и фильтрация IP-адресов в GE IC698CPE040 являются критическими факторами.
• Меры предосторожности:
  1. Отключите питание RX3i перед монтажом/удалением модуля — работа с подключенным напряжением может привести к повреждению GE IC698CPE040 или шиной backplane.
  2. Используйте качественные сетевые кабели — Для Gigabit Ethernet используйте витые пары Cat5e/Cat6 с экранированием (FTP/STP) — это снизит электромагнитные помехи и гарантирует стабильность связи.
  3. Регулярно обновляйте прошивку — Скачивайте актуальные версии прошивки GE IC698CPE040 с официального сайта GE; обновления исправляют ошибки протоколов, улучшают безопасность и добавляют новые функции.
  4. Настройте резервное соединение — Для критических систем используйте MRP/RSTP: подключите два сетевых порта модуля к разным коммутаторам, чтобы при сбое одного канала данные продолжили передаваться.
