Описание
Общая информация о продукте

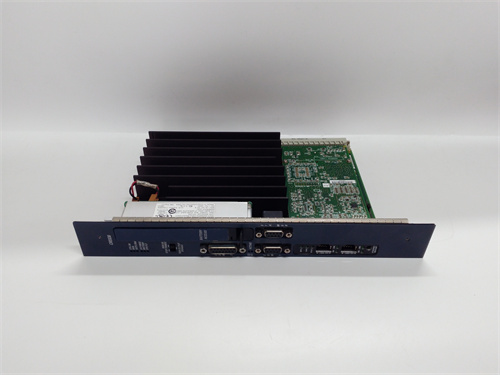

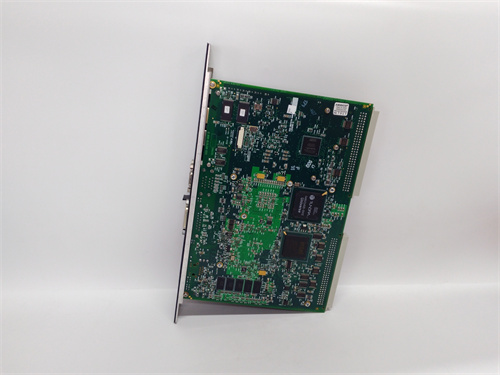

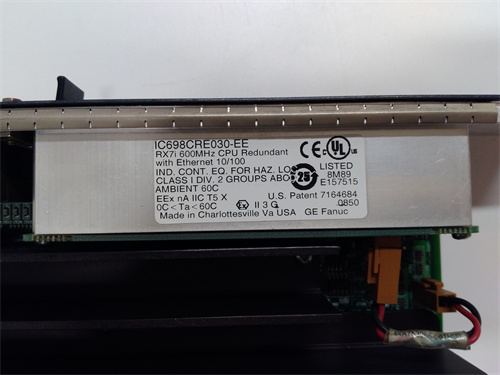

Первым делом рассмотрим контроллер GE IC698CRE030 — это высокопроизводительное промышленное оборудование от компании GE, разработанное для систем автоматизации на платформе GE RX3i. Контроллер выполняет роль центрального процессора (CPU) в автоматизированных системах управления, обрабатывая данные от модулей I/O, выполняя логические и алгоритмические операции, а также управляя исполнительными механизмами на промышленных объектах. Ссылка на продукт GE IC698CRE030 доступна по следующему адресу: [здесь будет указана ваша ссылка].
GE IC698CRE030 относится к классу “модульных PLC среднего уровня” с расширенными возможностями для решения сложных задач автоматизации — например, регулировки производственных процессов, синхронизации нескольких линий или реализации защитных алгоритмов. Благодаря мощному процессору и большому объему памяти, GE IC698CRE030 легко интегрируется с различными модулями RX3i (аналоговыми, цифровыми, коммуникационными) и внешними системами (SCADA, панели оператора), обеспечивая высокую надежность и скорость реакции в реальном времени.
Технические параметры продукта
Контроллер GE IC698CRE030 характеризуется следующими критическими техническими параметрами:
- Процессор и производительность:
- Процессор: 32-битный ARM Cortex-A9 (частота 800 МГц) — высокопроизводительный для обработки параллельных задач (например, мониторинг 500+ сигналов, выполнение ПИД-регуляторов, логирование данных) с временем отклика <1 мс.
- Количество поддерживаемых модулей I/O: До 32 модулей RX3i (аналоговые, цифровые, коммуникационные) — позволяет строить масштабируемые системы для больших производственных объектов.
- Скорость выполнения инструкций: 0.05 мкс на базовую логическую инструкцию (например, AND, OR) — обеспечивает быструю обработку сложных логических схем (до 10 000 инструкций за цикл).
- Память:
- Оперативная память (RAM): 256 МБ DDR3 — достаточная для запуска операционной системы (VxWorks Real-Time OS) и одновременно работающих приложений (регуляторы, логика защиты, коммуникация).
- Постоянная память:
- Флэш-память: 1 ГБ — для хранения программного обеспечения (ОС, приложения, конфигурации) и логирования данных.
- SD-карта (встроенный слот): Поддержка карт емкостью до 32 ГБ — для архивного логирования данных (например, история параметров за несколько месяцев).
- Коммуникационные интерфейсы:
- Встроенные интерфейсы:
- 2 порта Ethernet (10/100/1000 Мбит/с, RJ45) — поддерживают протоколы Modbus TCP, Ethernet/IP, Profinet — для связи с SCADA-системами (GE CIMPLICITY), панелями оператора и другими PLC.
- 1 порт USB 2.0 — для подключения сервировочных компьютеров, накопителей данных или модулей беспроводной связи (Wi-Fi/Bluetooth).
- Внутренний интерфейс: Шина backplane RX3i (скорость передачи до 1 Гбит/с) — для подключения модулей I/O с минимальной задержкой.
- Встроенные интерфейсы:
- Операционные условия:
- Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям промышленных шкафов с принудительной вентиляцией (например, металлургические цеха, энергетические объекты).
- Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шкаф RX3i на DIN-рейку.
- Устойчивость к вибрации: Соответствует EN 60068-2-6 (частота 10–500 Гц, амплитуда 0.15 мм) — надежно работает на мобильных объектах (например, корабельные системы).
Преимущества и особенности
- Высокая производительность и реальное время: Мощный процессор ARM Cortex-A9 и скорость выполнения инструкций 0.05 мкс делают GE IC698CRE030 подходящим для сложных систем с жесткими требованиями к времени реакции. Например, в автомобильной сборочной линии контроллер обрабатывает сигналы от 200+ датчиков и управляет 50+ исполнительными механизмами с циклом обновления 10 мс — это гарантирует синхронизацию действий линии и предотвращает брак продукции.
- Масштабируемость и гибкость: Возможность подключения до 32 модулей RX3i позволяет GE IC698CRE030 адаптироваться к различным объемам задач — от небольших систем (например, управление одной насосной станцией) до крупных комплексов (управление целым заводом). При расширении производства достаточно добавить новые модули I/O — контроллер автоматически распознает их через шину backplane, без перепрошивки.
- Надежность и защита данных: Использование операционной системы VxWorks (специализированной для реального времени) и встроенной защиты памяти гарантирует стабильную работу GE IC698CRE030 даже при критических ошибках (например, повреждении одного из модулей I/O). Данные логируются в флэш-памяти и на SD-карте, что позволяет восстановить историю событий после аварии.
- Простота программирования и интеграции: Контроллер программируется через программное обеспечение GE Proficy Machine Edition, поддерживающее стандарты IEC 61131-3 (LD, FBD, ST, SCL) — инженерам熟悉 с любыми языками программирования могут быстро адаптироваться. Также GE IC698CRE030 поддерживает автоматическую конфигурацию модулей RX3i — достаточно подключить модуль, и он появляется в проекте ПО без ручных настроек.
Примеры применения в отраслях
- Автомобилестроение (сборочная линия): В автомобильном заводе GE IC698CRE030 управляет сборочной линией кузова, состоящей из 15 станций. Контроллер подключен к 8 модулям цифровых входов (считывание сигналов концевиков положения деталей), 6 модулям аналоговых входов (контроль силы нажатия в стаканах) и 10 модулям цифровых выходов (управление роботами и конвейерами). Благодаря высокой производительности контроллер синхронизирует работу всех станций с циклом 50 мс, обеспечивая точность сборки и минимальное количество брака.
- Энергетика (водoelectric станция): На гидроelectric станции GE IC698CRE030 управляет гидротурбиной и системой распределения электроэнергии. Контроллер считывает сигналы от 12 аналоговых датчиков (давление воды, скорость вала, уровень водохранилища) через модули RX3i, выполняет ПИД-регуляторы для стабилизации выработки электроэнергии и управляет 8 клапанами регулировки потока воды. Ethernet-порты обеспечивают связь с SCADA-системой и удаленным сервером для анализа эффективности работы станции.
- Химическая промышленность (реакторный комплекс): В химическом заводе GE IC698CRE030 регулирует параметры 4 реакторов для производства пластика. Контроллер обрабатывает сигналы от 32 датчиков (температура, давление, концентрация химикатов), выполняет сложные алгоритмы смешивания и управляет 16 клапанов подачи сырья. Логи данных сохраняются на SD-карте (32 ГБ), что позволяет анализировать качество продукции за последние 6 месяцев и корректировать технологические параметры.
Сравнение с конкурентами
Сравним GE IC698CRE030 с аналогичным контроллером — Siemens S7-1214C DC/DC/DC (для системы S7-1200):
| Параметр | GE IC698CRE030 | Siemens S7-1214C |
|---|---|---|
| Процессор | ARM Cortex-A9 (800 МГц) | ARM Cortex-M3 (100 МГц) |
| Максимальное количество модулей I/O | 32 | 8 |
| Оперативная память | 256 МБ | 100 кБ |
| Ethernet порты | 2 (Gigabit) | 1 (Fast Ethernet) |
| Поддерживаемые протоколы | Modbus TCP, Ethernet/IP, Profinet | Modbus TCP, PROFINET |
| Температурный диапазон | 0 °C – +60 °C | 0 °C – +55 °C |
| Цена (примерная) | 1800–2000 долларов | 500–600 долларов |
GE IC698CRE030 преимуществует значительно более высокой производительностью, масштабируемостью (32 модуля vs 8) и большим объемом памяти — критические параметры для крупных систем автоматизации. Siemens контроллер стоит дешевле, но ограничен по мощности и количеству подключаемых устройств, что делает его подходящим только для небольших объектов. Для средних и крупных производств GE IC698CRE030 является более надежным и гибким решением, особенно при интеграции с модулями RX3i.
Советы по выбору и меры предосторожности
- Советы по выбору:
- Оцените объем задач и количество модулей — если нужно управлять >8 модулями I/O или выполнять сложные алгоритмы (например, многоуровневые ПИД-регуляторы), GE IC698CRE030 — оптимальный выбор; для небольших систем (до 4 модулей) можно рассмотреть менее мощный контроллер GE IC698CRE020.
- Учтите требования к коммуникации — при необходимости подключения к нескольким Ethernet-устройствам (например, 2 SCADA-системы + 1 панель оператора) наличие 2 Gigabit-портов в GE IC698CRE030 упрощает сетевое планирование.
- Проверьте совместимость с существующими модулями — контроллер работает только с модулями RX3i; для модулей Series 90-70 потребуется адаптер GE IC698CPE010.
- Меры предосторожности:
- Используйте защищенное питание — подключайте GE IC698CRE030 к промышленным блокам питания с фильтрацией помех (например, GE T30-04E) для защиты от перепадов напряжения.
- Регулярно архивируйте программы и логи — сохраняйте проекты Proficy Machine Edition и логи данных (с SD-карты) на внешний носитель; в случае поломки контроллера это позволит быстро восстановить работу системы.
- Ограничивайте физиный доступ — монтируйте контроллер в запертый шкаф, а для доступа к программированию используйте парольные защиты в Proficy Machine Edition — это предотвращает несанкционированные изменения в логике управления.
- Обновляйте прошивку — скачивайте актуальные версии прошивки с официального сайта GE и устанавливайте через Ethernet; обновления исправляют ошибки и улучшают совместимость с новыми модулями RX3i.
IC698CRE030
