Описание
Описание продукта

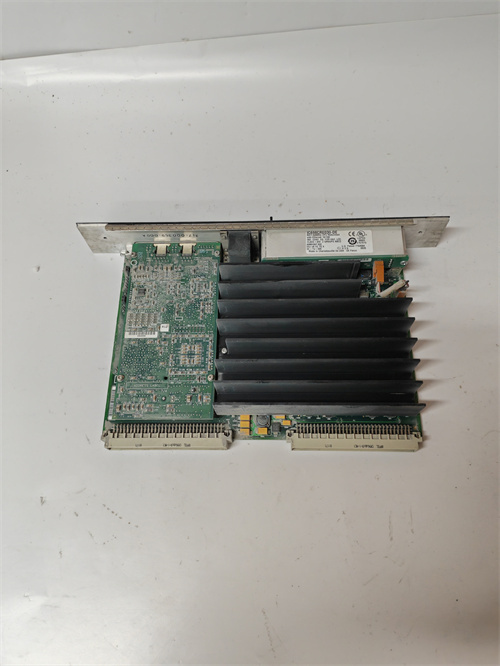

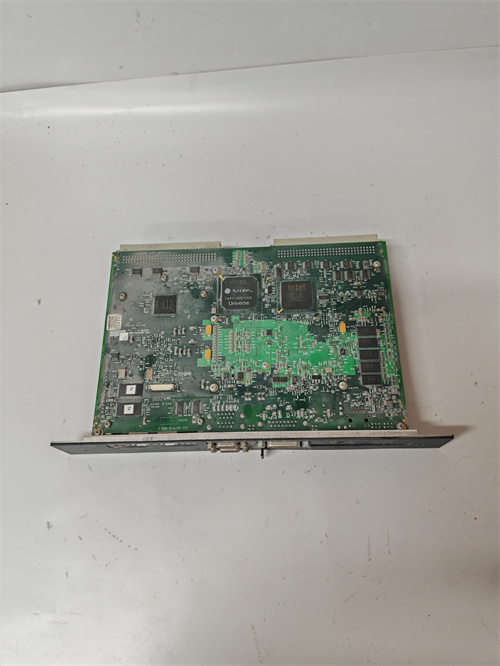

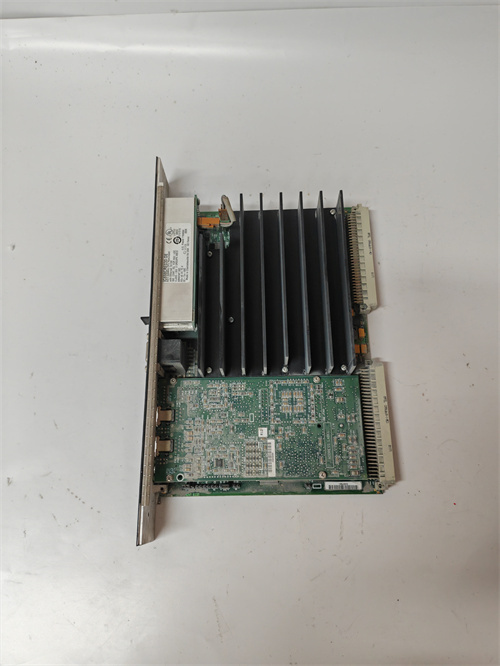

Основным объектом рассмотрения является коммуникационная карта для контроллеров ПЛК GE PACSystems RX7i GE IC698CRE030 — ключевой компонент, разработанный компанией GE для обеспечения высокоскоростной связи между ПЛК и внешними системами (SCADA, панели оператора, другими контроллерами) через промышленный протокол Ethernet/IP. Продукт GE IC698CRE030 относится к серии современных интерфейсных модулей GE, специализирующихся на работе в критически важных отраслях (энергетика, нефтегазовая промышленность, тяжелое машиностроение), где требуется стабильная передача данных в реальном времени и отказоустойчивость.
Благодаря поддержке режимов Ethernet/IP Class 1 (для实时控制 сигналов) и Class 3 (для конфигурации/диагностики), GE IC698CRE030 обеспечивает интеграцию ПЛК GE PACSystems RX7i с широким спектром оборудования — от датчиков и приводов до上位ных систем мониторинга. Особенно важно отметить, что GE IC698CRE030 поддерживает кольцевую топологию сети (Ring) с протоколом MRP (Media Redundancy Protocol), что гарантирует восстановление связи за ≤500 мс при разрыве кабеля — критично для непрерывных производственных процессов. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: GE IC698CRE030.
Кроме того, GE IC698CRE030 полностью совместим с программным обеспечением GE Proficy Machine Edition, что упрощает настройку сетевых параметров и диагностику неполадок. Это делает модуль неотъемлемым компонентом для модернизации существующих систем или сборки новых автоматизированных комплексов на базе ПЛК GE.
Параметры продукта
Параметры GE IC698CRE030 оптимизированы для надежной коммуникации по Ethernet/IP, основные из них включают:
- Поддерживаемые протоколы:
- Ethernet/IP (соответствует стандарту ODVA): режимы Class 1 (实时控制，циклическая передача данных), Class 3 (нереaltime, асинхронная передача конфигураций/логов);
- Modbus TCP: для совместимости с устройствами сторонних производителей (датчики, приводы Siemens, Schneider);
- DNP3 over IP: для интеграции с системами энергопотребления и распределенной сети электроэнергии.
- Сетевые интерфейсы:
- 2 порта Ethernet (RJ45), скорость передачи 10/100/1000 Мбит/с (Gigabit Ethernet) — поддержка автоматического определения скорости (Auto-Negotiation) и автоматической кроссоверной коммутации (Auto-MDIX);
- Поддержка кольцевой топологии (MRP) и линейной топологии — гибкость в построении сети.
- Процессор и память:
- 32-битный микропроцессор с частотой 500 МГц — обработка параллельных потоков данных без задержек;
- 256 МБ RAM (для буферов данных), 128 МБ Flash (для хранения конфигураций и прошивки).
- Время отклика:
- Для Ethernet/IP Class 1: ≤1 мс (циклическая передача данных с периодом 1–1000 мс, настраиваемый);
- Для MRP: Время восстановления связи ≤500 мс — гарантирует бесперебойную работу при отказе одного канала.
- Напряжение питания: 5 В ДС (получается от внутренней шины контроллера GE PACSystems RX7i), потребляемый ток ≤400 мА.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в шкафу контроллера, защищенном от пыли и влаги.
- Защитные функции:
- Защита от электростатического разряда (ESD) до ±15 кВ на портах Ethernet;
- Фильтрация импульсных помех (EN 61000-6-2);
- Защита от короткого замыкания на линиях Ethernet — предотвращение повреждения модуля.
Преимущества и особенности
GE IC698CRE030 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Gigabit Ethernet для высокоскоростной передачи: Поддержка скорости 1000 Мбит/с позволяет GE IC698CRE030 передавать большие объемы данных (например, видео с камер мониторинга, детальные логи диагностики) без задержек — критично для систем, где требуется комплексное визуальное управление (например, крупные нефтеперерабатывающие заводы).
- Режим MRP для отказоустойчивости: Кольцевая топология с протоколом MRP гарантирует, что при разрыве кабеля или отказе коммутатора GE IC698CRE030 автоматически переключает трафик на резервный канал за ≤500 мс — это исключает остановку производства, которая могла бы привести к миллионным потерям.
- Мультипротокольность для универсальности: Поддержка Ethernet/IP, Modbus TCP и DNP3 over IP делает GE IC698CRE030 совместимым с оборудованием разных брендов и отраслей — например, он может связывать ПЛК GE с приводами Siemens (Modbus TCP) и системами энергомониторинга (DNP3), без необходимости дополнительных адаптеров.
- Легкая интеграция с ПЛК GE PACSystems RX7i: GE IC698CRE030 автоматически распознается контроллером при монтаже, а настройку параметров можно выполнить через ПО GE Proficy Machine Edition — не требуется изучать стороннее программное обеспечение, что снижает время интеграции на 30–40 % по сравнению с конкурентами.
- Детальная диагностика и предиктивное обслуживание: Модуль собирает данные о состоянии сети (скорость передачи, количество ошибок, состояние портов) и передает их в ПЛК/SCADA — операторы могут в реальном времени отслеживать здоровье каналов и планировать обслуживание (например, замену изношенного кабеля) до возникновения полного отказа.
Примеры применения в отраслях
GE IC698CRE030 широко используется в отраслях, где требуется надежная коммуникация для критических процессов:
- Энергетика (ТЭЦ): В системах управления котло-турбинными установками — GE IC698CRE030 связывает ПЛК GE PACSystems RX7i с модулями I/O (для сбора данных о температуре/давлении) и системой SCADA GE CIMPLICITY (для мониторинга мощности генерации). При разрыве кабеля между ПЛК и SCADA модуль автоматически переключает трафик на резервный канал, сохраняя связь и предотвращая аварийную остановку турбины.
- Нефтегазовая отрасль: На площадках добычи нефти — GE IC698CRE030 передаёт команды от ПЛК к приводам насосов (Ethernet/IP Class 1, время отклика ≤1 мс) и собирает диагностические данные от насосов (Modbus TCP). Это обеспечивает стабильную работу насосов и позволяет операторам быстро выявлять неполадки (например, износ подшипников) по данным из логов.
- Тяжелое машиностроение: На заводах по производству металлоконструкций — модуль связывает ПЛК GE с роботами-манипуляторами (Ethernet/IP) и камерами визуального контроля (Gigabit Ethernet). Высокая скорость передачи позволяет передавать видео в реальном времени, что помогает операторам контролировать качество сварных швов и корректировать работу роботов.
- Логистика (автоматизированные склады): В системах управления автопарком тележек-роботов — GE IC698CRE030 синхронизирует работу ПЛК с тележками через Ethernet/IP Class 1, передавая координаты и команды с периодом 10 мс. Кольцевая топология сети гарантирует, что при отказе одного кабеля тележки продолжают работать, не нарушая логистический процесс.
Сравнение с конкурентами
Сравним GE IC698CRE030 с аналогичными коммуникационными модулями Siemens CP 1623 (для ПЛК S7-1500) и Allen-Bradley 1756-EN2T (для ControlLogix):
| Параметр | GE IC698CRE030 | Siemens CP 1623 | Allen-Bradley 1756-EN2T |
|---|---|---|---|
| Скорость Ethernet | 10/100/1000 Мбит/с (Gigabit) | 10/100 Мбит/с | 10/100/1000 Мбит/с (Gigabit) |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, DNP3 over IP | PROFINET, Modbus TCP | Ethernet/IP, Modbus TCP |
| Режим резервирования сети | MRP (время восстановления ≤500 мс) | PRP (время восстановления ≤100 мс, требует лицензии) | DLR (время восстановления ≤5 мс) |
| Время отклика (Class 1) | ≤1 мс | ≤2 мс | ≤1 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >200 000 | ~150 000 | >180 000 |
Преимущество GE IC698CRE030 — поддержка DNP3 over IP (критично для энергетики), бесплатный режим MRP и более высокий MTBF. Для объектов, где используется экосистема GE PACSystems RX7i и требуется интеграция с энергетическими системами, он является предпочтительным выбором. Несмотря на то, что Allen-Bradley 1756-EN2T имеет быстрее восстановление сети (DLR), GE IC698CRE030 опережает его по универсальности протоколов.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените требования к скорости и протоколам: Если вам нужно передавать большие объемы данных (видео, логи) или использовать протокол DNP3 over IP (энергетика), GE IC698CRE030 — идеальный выбор. Для систем с упрощенными требованиями (только Ethernet/IP, скорость 100 Мбит/с) можно выбрать Siemens CP 1623.
- Проверьте тип топологии сети: Если ваша система не допускает простоев (например, ТЭЦ, нефтеперерабатывающие заводы), используйте GE IC698CRE030 с кольцевой топологией MRP — это более экономично, чем лицензионные решения Siemens (PRP). Для складов или легкой промышленности подойдет линейная топология.
- Учтите совместимость с ПЛК: GE IC698CRE030 разработан исключительно для ПЛК GE PACSystems RX7i. Если вы используете ПЛК Siemens S7-1500 или Allen-Bradley ControlLogix, выберите модули, специализированные для этих систем (CP 1623 или 1756-EN2T).
Меры предосторожности
- Монтаж и настройка: Устанавливайте GE IC698CRE030 только квалифицированным инженером с опытом работы с GE PACSystems, следуя руководству по эксплуатации (доступно на GE IC698CRE030) — при настройке MRP убедитесь, что только один модуль в кольце назначен «главным» (manager), иначе возникнет конфликт в сети.
- Защита сети: Используйте промышленные экранированные кабели Cat 6A (для Gigabit Ethernet) и коммутаторы с поддержкой MRP — это снижает влияние электромагнитных помех и гарантирует стабильность связи. Избегайте параллельного прокладывания сетевых кабелей с силовыми кабелями (≥1000 В АС).
- Резервное копирование конфигурации: Регулярно сохраняйте конфигурацию GE IC698CRE030 через Proficy Machine Edition — в случае замены модуля вы быстро восстановите все параметры, включая настройки MRP и протоколов.
- Периодическая диагностика: Ежегодно проверяйте состояние портов и скорость передачи с помощью сетевого анализатора — повреждение контактов RJ45 или снижение скорости ниже 100 Мбит/с указывают на необходимость замены кабеля или модуля.
