Описание

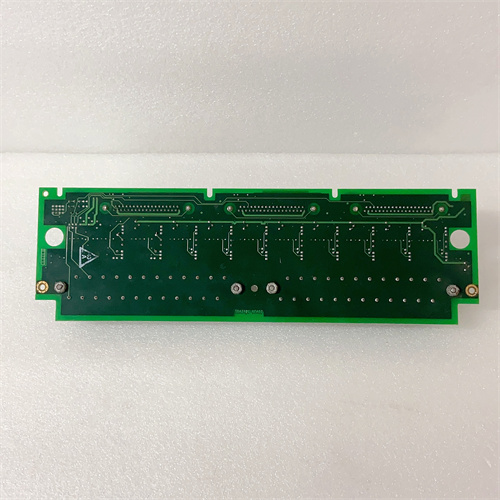

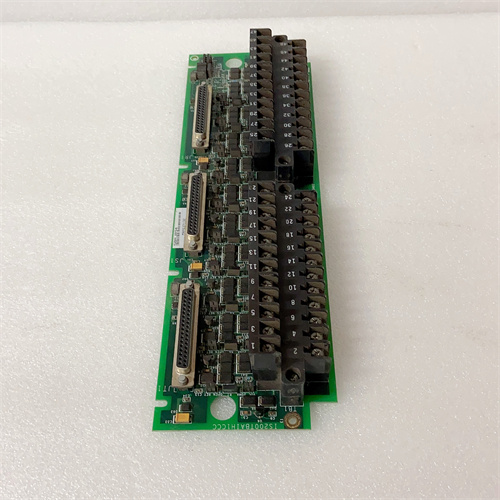

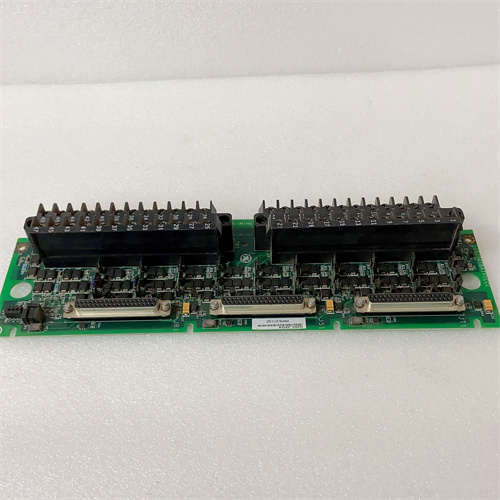

GE IS200AEAAH2B 104W7777P001 — это высокопроизводительный аналоговый модуль ввода/вывода (AI/AO) из серии Mark VIe, разработанный компанией General Electric — ведущим производителем оборудования для автоматизации энергетических и промышленных объектов. Он специализируется на точной обработке аналоговых сигналов: сбора данных с аналоговых сенсоров (температуры, давления, расхода) и передаче управляющих аналоговых сигналов к исполнительным механизмам (регуляторные клапаны, дроссели, приводы). Благодаря высокой точности измерений, расширенной защите и полной совместимостью с системами управления GE Mark VIe, GE IS200AEAAH2B 104W7777P001 стал неотъемлемым компонентом для управления турбинами, генераторами, компрессорами и другими критическими агрегатами в энергетике, нефтегазовой и химической промышленности.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Аналоговый модуль AI/AO GE Mark VIe |
| Количество каналов | 4 канала аналогового ввода (AI) + 4 канала аналогового вывода (AO) |
| Тип сигналов AI | 4–20 мА, 0–10 В, 热电偶 (J, K, T, E, R, S, B), термисторы (RTD) |
| Тип сигналов AO | 4–20 мА (токовой сигнал, двухпроводной/четырехпроводной), 0–10 В (напряжностный) |
| Точность измерений | ±0.05% полного диапазона (AI), ±0.1% полного диапазона (AO) |
| Изоляция | Канал-к-каналу: 500 В АС (1 мин), канал-к-бэкенду: 1 кВ АС (1 мин) |
| Рабочая температура | -40 °C – +70 °C |
| Степень защиты | IP20 (для монтажа в шасси Mark VIe) |
| Устойчивость к вибрациям | До 2 g (10–500 Гц), до 10 g (шок, 11 мс) |
| Совместимость | Системы управления GE Mark VIe, шасси Mark VIe, ПО GE ToolboxST |
| Сертификации | CE, UL, CSA, IEC 61131-3, EN 61000 (ЭМС), RoHS |
Основные преимущества и особенности
1. Высокая точность и универсальность сигналов
GE IS200AEAAH2B 104W7777P001 обеспечивает высокую точность обработки аналоговых сигналов — ошибка измерений не превышает ±0.05% для входных каналов и ±0.1% для выходных, что критично для систем с жесткими требованиями к регулированию параметров (например, управление турбинами с высокой степенью эффективности). Модуль поддерживает широкий спектр сигналов: от стандартных токовых/напряжностных сигналов (4–20 мА, 0–10 В) до специализированных сигналов от термопар и термисторов. Это делает его универсальным для подключения к различным типам сенсоров и исполнительных устройств, избежая необходимости использования дополнительных адаптеров.
2. Расширенная защита и устойчивость к суровым условиям
Модуль оснащен высокоуровневой электрической изоляцией (до 1 кВ АС между каналами и бэкендом) и защитой от короткого замыкания, перегрева и электромагнитных помех (ЭМП) в соответствии со стандартом EN 61000. Это гарантирует стабильную работу в сложных индустриальных средах — например, вблизи мощных генераторов, трансформаторов или в химических заводах с агрессивной атмосферой. Широкий диапазон рабочих температур (-40 °C – +70 °C) и устойчивость к вибрациям и шокам позволяют использовать GE IS200AEAAH2B 104W7777P001 в экстремальных условиях, включая северные энергетические установки и морские добывающие платформы.
3. Простота интеграции и гибкая конфигурация
Как компонент системы GE Mark VIe, GE IS200AEAAH2B 104W7777P001 обеспечивает плагинтеграцию с шасси и контроллерами Mark VIe без необходимости дополнительных драйверов. Каждый канал (как AI, так и AO) может быть индивидуально настроен через программное обеспечение GE ToolboxST — выбирается тип сигнала, диапазон измерений, фильтрация шумов и другие параметры. Это позволяет гибко адаптировать модуль под конкретные задачи проекта, от мониторинга температуры в котлах до регулирования расхода нефти в трубопроводах.
4. Расширенная диагностика и надежность
GE IS200AEAAH2B 104W7777P001 поддерживает детальную диагностику на уровне каждого канала: через ToolboxST операторы могут отслеживать состояние сигналов, выявлять неполадки (обрыв кабеля, перегрев модуля, выход сигнала за допустимый диапазон) и получать алерты в режиме реального времени. Модуль также оснащен световыми индикаторами состояния каждого канала и общей индикацией ошибок, что упрощает визуальную диагностику. Высококачественные компоненты и продуманная конструкция обеспечивают длительный срок службы и надежную работу в круглосуточном режиме, что критично для неотключаемых объектов (например, теплоэлектростанции, крупные добывающие комплексы).
5. Совместимость с современными системами управления
Модуль полностью интегрируется с системами мониторинга и управления GE (например, Ovation, Experion PKS) и поддерживает передачу данных в реальном времени для анализа производительности и планирования технического обслуживания. Это позволяет оперативно регулировать параметры процессов, анализировать тенденции и предотвращать аварийные ситуации на основе исторических данных. Также GE IS200AEAAH2B 104W7777P001 поддерживает протоколы для удаленного мониторинга, что удобно для управления удаленными объектами без необходимости постоянного присутствия персонала.
Сферы применения и практические кейсы
1. Энергетика: Управление паротурбинными установками ТЭС
На крупной теплоэлектростанции GE IS200AEAAH2B 104W7777P001 интегрирован в систему управления Mark VIe для паротурбин. 4 аналоговых входа собирают данные от сенсоров давления пара, температуры выхлопных газов и скорости вращения ротора, а 4 аналоговых выхода передают управляющие сигналы к дросселям пара и приводам регулирующих клапанов. Высокая точность модуля позволяет поддерживать параметры турбины в оптимальном диапазоне, увеличивая эффективность энергетического преобразования на 3%. Расширенная диагностика помогает оперативно выявлять неисправность сенсора давления, сокращая время простоя турбины на 20%.
2. Нефтегазовая промышленность: Регулирование компрессорных станций
На нефтегазовой компрессорной станции GE IS200AEAAH2B 104W7777P001 используется для управления центробежными компрессорами. Аналоговые входы принимают сигналы от сенсоров давления газа на входе и выходе компрессора, температуры масла и вибраций ротора. Аналоговые выходы регулируют скорость двигателя компрессора и положение клапанов bypass. Устойчивость модуля к вибрациям и ЭМП гарантирует стабильную работу в условиях близости к мощным компрессорам, а широкий диапазон поддерживаемых сигналов позволил интегрировать модуль с существующими сенсорами и исполнительными механизмами.
3. Химическая промышленность: Контроль реакторов
В химическом заводе GE IS200AEAAH2B 104W7777P001 интегрирован в систему управления реакторами для производства полимера. Аналоговые входы снимают данные о температуре и давлении внутри реактора, а также концентрацию реагентов (с сигналами от аналитических сенсоров). Аналоговые выходы регулируют подачу реагентов и скорость охлаждения системы. Высокая точность измерений модуля обеспечивает стабильность химических реакций, снижая брак продукции на 5%. Расширенная защита от ЭМП предотвращает искажение сигналов от мощного электрооборудования завода.
Сравнение с конкурентами
| Параметр сравнения | GE IS200AEAAH2B 104W7777P001 | Конкурент (например, Siemens SM 334-0CE01-0AA0) |
|---|---|---|
| Тип системы | Для GE Mark VIe | Для Siemens S7-300 |
| Количество каналов | 4 AI + 4 AO | 4 AI + 2 AO |
| Точность измерений | ±0.05% (AI), ±0.1% (AO) | ±0.1% (AI), ±0.2% (AO) |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термопары, термисторы | Только 4–20 мА, 0–10 В |
| Изоляция каналов | 1 кВ АС (канал-бэкенд), 500 В АС (канал-канал) | 250 В АС |
| Рабочая температура | -40 °C – +70 °C | 0 °C – +60 °C |
| Диагностика | Канальная диагностика + индикаторы + ПО ToolboxST | Общая диагностика + индикаторы |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем GE Mark VIe: Выбирайте GE IS200AEAAH2B 104W7777P001 как основной аналоговый модуль — он обеспечивает полную совместимость с шасси и контроллерами Mark VIe, а также доступ ко всем функциям системы управления GE.
- Для проектов с высокими требованиями к точности: Идеально подходит для управления турбинами, компрессорами и реакторами, где важна минимальная ошибка измерений и регулирования.
- Для экстремальных или сложных индустриальных условий: Рекомендуется для объектов с широким диапазоном температур, вибрациями или высоким уровнем ЭМП (например, северные ТЭС, морские платформы).
- Для универсальной интеграции с разными сенсорами: Подходит для проектов, где нужно подключать термопары, термисторы и стандартные аналоговые устройства, благодаря поддержке различных типов сигналов.
Безопасные практики
- Правильный монтаж: Монтируйте GE IS200AEAAH2B 104W7777P001 в шасси Mark VIe в соответствии с инструкциями производителя, обеспечивая надежное крепление и достаточное пространство для теплоотвода. Убедитесь, что шасси размещено в закрытом электрическом шкафу, защищенном от влаги, пыли и агрессивных веществ.
- Подключение сигналов: Используйте экранированные кабели для подключения сенсоров и исполнительных устройств, особенно для сигналов от термопар (чувствительных к шумам). При настройке каналов через ToolboxST точно указывайте тип сигнала и диапазон, чтобы избежать повреждения модуля или сенсора. Не превышайте максимальные параметры токов/напряжений для выходных каналов.
- Конфигурация и диагностика: Перед запуском системы создайте резервную копию конфигурации модуля через ToolboxST. Регулярно проверяйте состояние индикаторов и анализируйте логи диагностики для выявления потенциальных проблем (например, дрейф сигнала, приближающееся перегрев).
- Периодическое обслуживание: Каждые 6 месяцев проводите визуальный осмотр модуля: проверяйте состояние контактов, индикаторов и крепления. Очищайте шасси от пыли, чтобы обеспечить эффективный теплоотвод. При замене модуля используйте только оригинальные компоненты GE, чтобы избежать несовместимости и нарушения работы системы.
- IS200AEAAH2B
