Описание
Инициальное описание продукта и ссылка

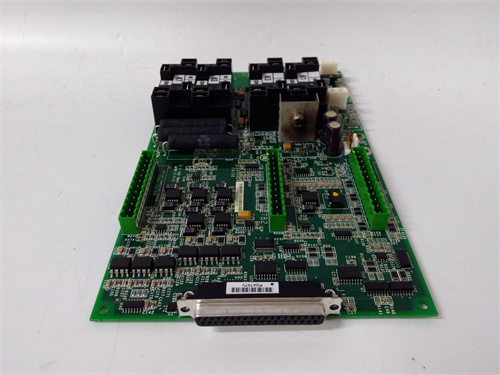

Основное устройство — GE IS200AEADH1AAA — это промышленный аналоговый входной модуль (AI) производства компании GE, принадлежащий линейке оборудования Mark VIe, предназначенной для управления и мониторинга критически важными промышленными процессами. Он разработан для точного сбора аналоговых сигналов от сенсоров (температуры, давления, уровня, тока) и передачи их на контроллеры GE Mark VIe в энергетике, нефтегазовой, химической иmarined промышленности. Продукт сочетает в себе высокую точность измерений, надежность в суровых условиях и полную совместимость с системами GE, обеспечивая стабильную работу автоматизированных комплексов. Ссылка на продукт будет предоставлена позже; ниже представлено детальное описание его функционала, технических характеристик и практических применений.
Основное описание продукта
GE IS200AEADH1AAA относится к линейке высокопроизводительных модулей I/O GE Mark VIe, специализирующейся на обработке аналоговых сигналов с поддержкой различных типов сенсоров и расширенной защитой от внешних помех. Его ключевая функция — преобразование аналоговых сигналов (4–20 мА, 0–10 В) от измерительных устройств в цифровой формат, обработка данных с высокой точностью и передача на контроллер для реального времени мониторинга и регулирования процессов.
Отличительной особенностью GE IS200AEADH1AAA является “высокая точность АЦП, много Канальная архитектура и усиленная защита”: модуль оснащен 8 независимыми аналоговыми входами, каждый из которых поддерживает как токовые (4–20 мА), так и напряжные (0–10 В) сигналы, и имеет 16-битное разрешение АЦП с классом точности ±0.1%. Например, на теплоэлектростанции GE IS200AEADH1AAA собирает данные от 6 датчиков температуры пара и 2 датчиков давления в котле: модуль преобразует аналоговые сигналы сенсоров в цифровые, фильтрует помехи и передаёт данные на контроллер Mark VIe. При превышении критических значений температуры или давления контроллер автоматически регулирует параметры работы котла, а GE IS200AEADH1AAA продолжает стабильно передавать обновлённые данные, обеспечивая своевременную реакцию системы. Благодаря компактному дизайну и стандартному монтажу на шасси Mark VIe, GE IS200AEADH1AAA легко интегрируется в существующие системы, не требуя дополнительного пространства в шкафу управления.
Кроме того, GE IS200AEADH1AAA оснащен электрической изоляцией каналов (250 В АС) и защитой от электромагнитных помех (класс EMI/EMC EN 55011), что предотвращает искажение сигналов в промышленных средах с сильным электромагнитным фоном. Модуль имеет встроенную функцию самодиагностики и LED-индикаторы состояния каждого канала, что упрощает быструю диагностику неисправностей (например, обрыв кабеля к сенсору или неисправность самого сенсора) и сокращает время простоя оборудования.
Ключевые технические характеристики
| Категория параметров | Детальные спецификации |
|---|---|
| Тип устройства | Промышленный аналоговый входной модуль (AI) GE Mark VIe |
| Количество каналов | 8 независимых аналоговых входов (конфигурируемые под ток/напряжение) |
| Типы поддерживаемых сигналов | — Токовые: 4–20 мА (пассивный/активный);
— Напряжные: 0–10 В DC, ±5 В DC, ±10 В DC (настраиваемые) |
| Параметры АЦП | — Разрешение: 16 бит;
— Класс точности: ±0.1% полного диапазона (при 25 °C); — Частота дискретизации: до 10 Гц на канал |
| Электрическая изоляция | 250 В АС (между каналами, между каналами и шасси) |
| Защита от помех | Фильтрация электромагнитных помех (класс EMI/EMC EN 55011), защита от статического разряда ±15 кВ |
| Питание | От шасси контроллера GE Mark VIe (5 В DC); Потребляемый ток: ≤60 мА |
| Температурный диапазон | 0 °C ~ +65 °C (рабочая); -40 °C ~ +85 °C (хранение) |
| Класс защиты | IP20 (монтаж в шкафу управления) |
| Тип монтажа | Прямое монтирование на шасси GE Mark VIe (совместимо с шасси IS200SHPIH1A, IS200SHPIC1A) |
| Индикаторы состояния | LED-индикаторы: для каждого канала (зелёный — сигнал присутствует, красный — ошибка), питание (зелёный), общая ошибка (красный) |
| Совместимость | Контроллеры GE Mark VIe (IS200CPUH1B, IS200CPURH1A), системы PLC с поддержкой протоколов Mark VIe, сенсоры с выходом 4–20 мА / 0–10 В |
Основные преимущества и особенности
- Высокая точность и много Канальная архитектура: 8 каналов с 16-битным разрешением и классом точности ±0.1% позволяют собирать данные от множества сенсоров с минимальной погрешностью — критично для систем с высокими требованиями к точности регулирования.
- Универсальность и конфигурируемость: Поддержка токовых и напряжных сигналов, а также возможность настройки каждого канала под конкретный тип сенсора, делают GE IS200AEADH1AAA универсальным для различных измерительных задач.
- Надежность и защита от помех: Электрическая изоляция каналов и фильтрация электромагнитных помех гарантируют стабильную работу модуля в суровых промышленных условиях (например, вблизи трансформаторов, электродвигателей или сварочного оборудования).
- Простота диагностики и интеграции: LED-индикаторы каждого канала и функция самодиагностики упрощают выявление неисправностей, а полная совместимость с шасси Mark VIe сокращает время установки и интеграции в существующие системы.
Типичные сценарии применения
- Энергетика — мониторинг параметров котла на теплоэлектростанции: GE IS200AEADH1AAA подключен к 4 датчикам температуры пара, 2 датчикам давления и 2 датчикам уровня воды в котле. Модуль собирает данные в реальном времени, преобразует их в цифровой формат и передаёт на контроллер Mark VIe. При превышении температуры пара выше 540 °C контроллер активирует систему охлаждения, а GE IS200AEADH1AAA продолжает передавать обновлённые показатели, позволяя операторам отслеживать состояние котла через SCADA-систему.
- Нефтегазовая промышленность — контроль параметров трубопровода: На газоперекачивающей станции GE IS200AEADH1AAA контролирует 6 датчиков давления газа и 2 датчика температуры на различных участках трубопровода. Модуль фильтрует электромагнитные помехи от компрессоров и передаёт точные данные на контроллер. При падении давления ниже критического уровня контроллер автоматически открывает регулирующие клапаны, а GE IS200AEADH1AAA фиксирует изменения и передает сигнал о восстановлении параметров.
- Химическая промышленность — мониторинг уровней химикатов в реакторах: В химическом заводе GE IS200AEADH1AAA собирает данные от 8 датчиков уровня химикатов в реакторах. Модуль поддерживает токовые сигналы 4–20 мА от сенсоров и передаёт данные на контроллер, который регулирует подачу химикатов в зависимости от уровня. Защита от электромагнитных помех гарантирует точность измерений даже в условиях работы мощного химического оборудования.
Сравнение с конкурентами (с обычным аналоговым входным модулем)
| Параметр сравнения | GE IS200AEADH1AAA | Обычный аналоговый входной модуль (конкурента) |
|---|---|---|
| Количество каналов | 8 | 4–6 (меньшая плотность) |
| Разрешение АЦП | 16 бит | 12–14 бит (нижняя точность) |
| Класс точности | ±0.1% полного диапазона | ±0.5% ~ ±1.0% (высокая погрешность) |
| Электрическая изоляция | 250 В АС (между каналами) | 100–150 В АС (ограниченная защита) |
| Индикаторы состояния | Для каждого канала + общая ошибка | Только общая ошибка (сложная диагностика) |
| Совместимость | Полная совместимость с GE Mark VIe | Требует адаптеров для интеграции с системами GE |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Определите количество сенсоров и тип сигналов: Выбирайте GE IS200AEADH1AAA если вам нужно с собирать данные от 4–8 сенсоров с сигналами 4–20 мА или 0–10 В, и требуется высокая точность измерений (±0.1%). Для большего количества каналов (до 16) рекомендуется использовать модуль GE IS200AEADI1AAA.
- Проверьте совместимость с контроллером: Убедитесь, что ваш контроллер относится к серии GE Mark VIe (например, IS200CPUH1B, IS200CPURH1A) — это гарантирует правильную передачу данных и программную интеграцию.
- Учтите условия эксплуатации: Модуль подходит для работы в диапазоне 0 °C ~ +65 °C. Для использования в холодных условиях (ниже 0 °C) оборудуйте шкаф управления термостатикой.
Правила эксплуатации
- Корректная конфигурация каналов: Перед эксплуатацией настройте каждый канал GE IS200AEADH1AAA под тип сигнала сенсора (ток/напряжение) через программное обеспечение GE ToolboxST. Неверная конфигурация приведёт к искажению данных или невозможности считывания сигналов.
- Проверка соединений и кабелей: Используйте экранированные кабели для подключения сенсоров — это снижает влияние электромагнитных помех. Каждую неделю осматривайте кабели и разъемы на наличие повреждений (обрыв, окисление контактов) и ослабленных соединений.
- Диагностика ошибок: При активации красного LED-индикатора канала или общей ошибки:
- Проверьте исправность сенсора (с помощью мультиметра измерьте выходной сигнал);
- Проверьте кабель между сенсором и модулем (отсутствие обрыва или короткого замыкания);
- Проверьте конфигурацию канала в программном обеспечении.
- Регулярная калибровка: Каждые 12–18 месяцев проводите калибровку модуля в сертифицированном центре — это сохраняет точность измерений в соответствии с классом ±0.1%.
- IS200AEADH1AAA
