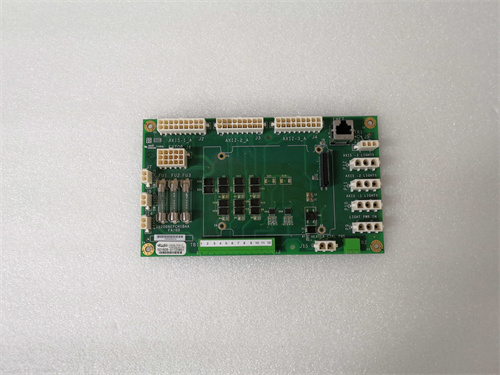

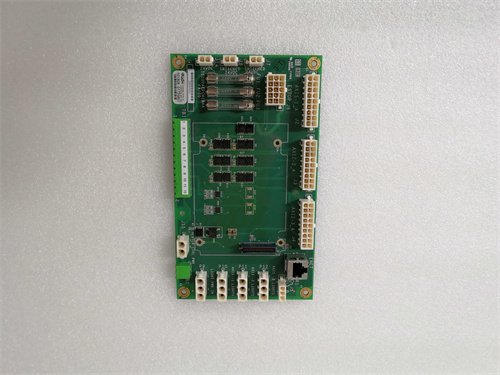

GE IS200AEADH1ABA

Описание

Описание продукта

Параметры продукта

• Тип устройства: Аналоговый модуль ввода для системы автоматизации GE Mark VIe (модифицированная версия)
• Совместимость: Контроллеры GE Mark VIe (IC698CPE030, IC698CPE040, IC698CPE050), шасси Mark VIe (IC698CHS010, IC698CHS020, IC698CHS030), программное обеспечение GE ControlST
• Количество каналов: 16 независимых аналоговых входных каналов (настраиваемых по группам)
• Конфигурация каналов: 4 группы по 4 канала (каждая группа настраивается на тип сигнала независимо)
• Поддерживаемые типы сигналов:
  • Токовые сигналы: 4–20 мА (двухпроводной, трехпроводной; максимальная нагрузка 600 Ом)
  • Напряжностные сигналы: 0–10 В DC, ±10 В DC, 0–5 В DC, ±5 В DC, 0–20 мВ DC (для слабых сигналов)
  • Термокупли: J, K, T, E, R, S, B, N, L, U (автоматическая компенсация холодного стыка с повышенной точностью)
  • Резистивные датчики: Pt100, Pt1000, Ni100, Cu50, Pt500 (3- и 4-проводное подключение, поддержка датчиков высокой точности)
• Параметры точности:
  • Погрешность измерения: ≤ ±0,02% от полного диапазона (при 25 °C)
  • Разрешение АЦП: 20 бит (ультравысокое разрешение для слабых и низкоуровневых сигналов)
  • Нелинейность: ≤ ±0,008% от полного диапазона
  • Задержка преобразования: ≤ 0,8 мс на канал
• Изоляция:
  • Канал-канал: 1500 В AC (галванческая изоляция, усиленная версия)
  • Группа-питание: 3000 В AC (усилированная изоляция от питания и контроллера)
  • Канал-контроллер: 3000 В AC
• Питание:
  • Входное напряжение: от шасси Mark VIe (24 В DC ±10%)
  • Потребляемая мощность: ≤ 11 Вт
• Температурный диапазон эксплуатации: -25 °C до +75 °C (экстремальный диапазон)
• Влажность: 5–95% RH (без конденсации)
• Степень защиты: IP20 (для установки в шкафы промышленного класса)
• Размеры (Ш x В x Г): 150 mm x 250 mm x 80 mm (стандартный размер модуля Mark VIe)
• Вес: 约 1,8 кг
• Защита:
  • Защита от статического разряда (ESD) ±30 кВ (контактное) / ±25 кВ (аэродинамическое)
  • Фильтрация электромагнитных помех (EMC) по EN 55011/EN 55022 (класс B)
  • Защита каналов от перегрева, короткого замыкания, обратного полярности и агрессивных помех
  • Фильтрация низкочастотных и высокочастотных помех (двойные RC-фильтры на каждом канале)
• Дополнительные функции:
  • Индикаторы статуса (LED: питание модуля, состояние каждой группы каналов, ошибки по каждому каналу)
  • Конфигурация через программное обеспечение GE ControlST
  • Поддержка горячего замены (при соответствующей конфигурации шасси и контроллера)
  • Логирование ошибок и диагностика в реальном времени (обрыв датчика, перегрузка, искажение сигнала, нестабильность питания)
  • Автоматическая температурная компенсация (в диапазоне -25 °C до +75 °C)
  • Резервное хранение конфигурации (встроенная флеш-память + дополнительный слот для микрокарты)
  • Поддержка удаленной диагностики через интерфейс контроллера Mark VIe

Преимущества и особенности

• Ультравысокая точность и разрешение: GE IS200AEADH1ABA [ссылка на продукт] оснащен 20-битным АЦП и обеспечивает погрешность ≤ ±0,02%, позволяя измерять даже слабые и низкоуровневые сигналы с максимальной точностью — критично для контроля параметров реакторов и турбин.
• Усиленная изоляция и защита: Галванческая изоляция 1500 В AC между каналами и 3000 В AC от питания/контроллера защищает модуль от сильных электромагнитных помех и перепадов напряжения, характерных для энергетических объектов.
• Универсальность сигналов: Поддержка расширенного набора термокуплей, резистивных датчиков и слабых напряжностных сигналов позволяет интегрировать GE IS200AEADH1ABA с разнороднымmicromachines без дополнительных адаптеров.
• Экстремальная отказоустойчивость: Поддержка горячего замены, детальная диагностика по каналам и резервное хранение конфигурации позволяют устранять неполадки без остановки системы, минимизируя время простоя критически важных процессов.
• Адаптация к суровым условиям: Экстремальный температурный диапазон (-25 °C до +75 °C) и усиленная защита от ESD/EMC делают модуль устойчивым к перепадам температуры, вибрациям и агрессивным средам на промышленных объектах.

Прикладные случаи в отраслях

• Атомная энергетика: Контроль параметров системы охлаждения, давления и температуры в реакторах — GE IS200AEADH1ABA [ссылка на продукт] обрабатывает сигналы от высокоточных резистивных датчиков и термокуплей, соответствуюя строгим требованиям к безопасности и надежности ядерных установок. Усиленная изоляция предотвращает влияние электромагнитных помех на измерения.
• Теплоэнергетика: Мониторинг параметров турбин и генераторов на ТЭС — модуль считывает сигналы отmicromachines скорости вращения, температуры пара и давления, передавая точные данные в контроллер Mark VIe для регулирования работы агрегатов. Ультравысокая точность гарантирует стабильную генерацию электроэнергии и снижение энергопотребления.
• Нефтегазовая отрасль: Мониторинг давления и температуры на морских платформах и крупных добычных комплексах — GE IS200AEADH1ABA адаптирован к экстремальным температурам и вибрациям, а усиленная защита от помех обеспечивает надежность в суровых морских условиях.
• Химическая промышленность: Контроль реакторных процессов на крупных химических заводах — модуль обрабатывает сигналы от термокуплей иmicromachines pH уровня, обеспечивая соблюдение технологических параметров и безопасность процессов. Поддержка слабых сигналов позволяет интегрировать высокоточные аналитическиеmicromachines.
• Гидроэнергетика: Мониторинг уровня воды в водохранилищах и давления в гидроту рбинах на ГЭС — GE IS200AEADH1ABA передаёт точные данные о параметрах, позволяя регулировать работу ворот и гидропередач для оптимизации выработки электроэнергии. Экстремальный температурный диапазон адаптирует модуль к холодным зимним условиям в северных регионах.

Сравнение с конкурентами

• В отличие от аналогов с погрешностью ≥ ±0,03% и разрешением 18 бит, GE IS200AEADH1ABA предлагает погрешность ≤ ±0,02% и 20-битное разрешение, обеспечивая более точные измерения для критических процессов.
• Конкурентные модули часто имеют изоляцию ≤ 1000 В AC, в то время как GE IS200AEADH1ABA [ссылка на продукт] оснащена усиленной изоляцией 1500 В AC между каналами и 3000 В AC от питания, защищая от сильных помех на энергетических объектах.
• Расширенный набор поддерживаемых сигналов (включая слабые 0–20 мВ DC и дополнительные типы термокуплей) превосходит аналоги с ограниченным спектром сигналов, увеличивая универсальность.
• Экстремальный температурный диапазон (-25 °C до +75 °C) и детальная диагностика по каналам делают модуль более адаптивным, чем конкуренты с диапазоном до +70 °C и диагностикой только по группам.
• Бренд GE предоставляет 5-летнюю гарантию и специализированную техническую поддержку для GE IS200AEADH1ABA, в то время как большинство конкурентных модулей имеют гарантию 1–3 лет, подтверждая высокую надежность и долговечность.

Советы по выбору и предостережению

• При выборе убедитесь, что GE IS200AEADH1ABA совместим с вашей системой GE Mark VIe (контроллером и шасси) — модуль не подходит для других серий автоматизации GE или сторонних производителей.
• При конфигурации групп каналов для слабых сигналов (0–20 мВ DC) используйте экранированные кабели с тщательным заземлением — это минимизирует влияние внешних помех на точность измерений.
• Для резистивных датчиков высокой точности (Pt1000) используйте 4-проводное подключение — это устраняет влияние сопротивления кабеля, особенно при длинных прокладах (более 50 метров).
• Регулярно проверяйте индикаторы статуса и логи ошибок: своя диагностика неполадок (обрыв датчика, искажение сигнала) предотвращает серьезные сбои в работе агрегатов.
• Обновляйте прошивку модуля через GE ControlST: обновления исправляют баги, улучшают стабильность и расширяют совместимость с новымиmicromachines высокой точности.
• Обеспечьте достаточную вентиляцию шкафа: при работе с максимальным количеством активных каналов модуль выделяет тепло — отсутствие вентиляции может привести к перегреву и снижению точности.
• Не экспонируйте модуль на агрессивные газы или влагу: используйте герметические шкафы при монтаже в зонах с высокой влажностью или наличием химических испарений, даже несмотря на степень защиты IP20.
