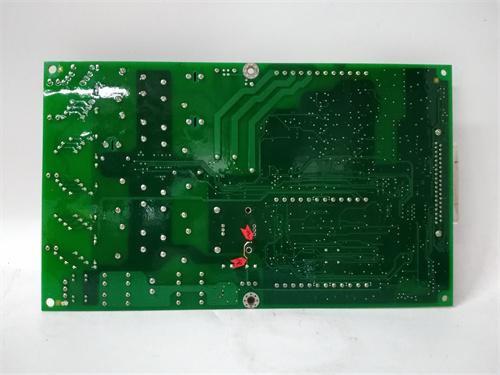

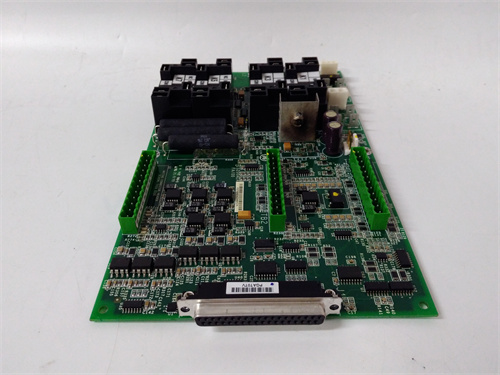

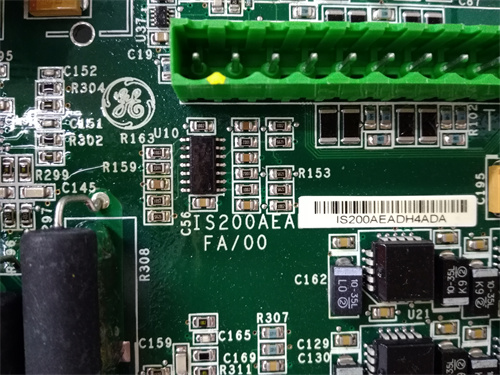

GE IS200AEADH4A 109W3660P001

Описание

Общая информация о продукте

Технические параметры продукта

• Характеристики аналоговых каналов (входы/выходы):
  • Конфигурация каналов: 4 аналоговых входа (AI) + 4 аналоговых выхода (AO) — независимые каналы, позволяющие одновременно считывать 4 сигнала от сенсоров и выдавать 4 команды к исполнительным механизмам.
  • Поддерживаемые сигналы для входов (AI):
    • Токовые: 4–20 мА (стандартный сигнал для дистанционных сенсоров, устойчивый к помехам) — для датчиков давления, вибрации, уровня.
    • Напряжностные: 0–5 В, 0–10 В (для ближних сенсоров или модулей измерения температуры) — для термопар, резистивных термометров (RTD).
  • Поддерживаемые сигналы для выходов (AO):
    • Токовые: 4–20 мА (для управления исполнительными механизмами с дистанционным монтажом) — для регулирующих клапанов, приводов насосов, скоростных контроллеров двигателей.
    • Напряжностные: 0–10 В (для ближних исполнительных механизмов) — для локальных регуляторов температуры, мелкотоковых приводов.
  • Точность измерения/выдачи:
    • Для входов (AI): ±0.1% от полного диапазона (FS) — ошибка не превышает 0.016 мА для 4–20 мА или 0.01 В для 0–10 В.
    • Для выходов (AO): ±0.2% FS — достаточная для точного регулирования исполнительных механизмов (например, ошибка выдачи тока <0.032 мА для 4–20 мА).
  • Разрешение: 16 бит для входов и выходов — обеспечивает 65536 дискретных уровней, позволяя считывать минимальные изменения параметров (например, изменение давления на 0.001 бар) или выдавать плавные команды к клапанам.
• Функции защиты и стабильности:
  • Изоляция каналов: Электрическая изоляция между каналами (2 кВ有效值，длительность 1 мин) и между каналами и шиной Mark VIe (2.5 кВ有效值) — предотвращает передачу электромагнитных помех, переvoltaжа или коротких замыканий от внешних устройств к контроллеру.
  • Фильтрация помех: Встроенный цифровой фильтр (частота среза 0.1–10 Гц, настраиваемый через ToolboxST) — подавляет высокочастотные помехи от инверторов, контакторов или силовых линий, сглаживает нестабильные сигналы от сенсоров.
  • Защита от короткого замыкания (на выходах AO): Автоматическое ограничение тока при коротком замыкании (максимальный ток 25 мА) — предотвращает повреждение выходных каскадов модуля и исполнительных механизмов.
  • Температурная стабильность: Коэффициент температурной 드рифта <30 ppm/°C — минимальное изменение точности при температурных колебаниях 0–60 °C (например, при изменении температуры на 10 °C, ошибка увеличивается не более чем на 0.03% FS).
• Совместимость и интеграция:
  • Совместимые контроллеры: Только GE Mark VIe (все модели с шину backplane SERCOS III) — подключается напрямую к шине, без дополнительных адаптеров.
  • Протокол связи: Автоматическое синхронизация с контроллером через шину Mark VIe — конфигурация (выбор типа сигнала, диапазон, фильтр) осуществляется через программное обеспечение GE ToolboxST.
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям промышленных шкафов с принудительной вентиляцией (близость к турбине, компрессору).
  • Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется внутри шкафа Mark VIe.
  • Устойчивость к вибрации: Соответствует EN 60068-2-6 (частота 10–500 Гц, амплитуда 0.15 мм) — надежно работает на мобильных объектах (морские дрефтирующие платформы).

Преимущества и особенности

1. Интегрированная функциональность (AI + AO): Сочетание 4 входов и 4 выходов в одном модуле делает GE IS200AEADH4A (109W3660P001) компактным и экономичным решением — не требуется покупать отдельные модули для входов и выходов, экономя место в шине Mark VIe. Например, в газотурбинной электростанции модуль считывает сигналы от 2 датчиков давления пара (AI) и 2 датчиков вибрации вала (AI), а выдаёт команды к 2 регулирующим клапанам пара (AO) и 2 приводам насосов масла (AO) — все в одном устройстве.
2. Высокая точность и надежность: Точность ±0.1% FS для входов и ±0.2% FS для выходов гарантирует достоверность данных и точное регулирование. При мониторинге температуры газов за турбиной (с использованием термопары) GE IS200AEADH4A (109W3660P001) считывает сигнал с ошибкой <0.1 °C, позволяя контроллеру Mark VIe своевременно снизить нагрузку турбины при приближении к критической температуре.
3. Защита от суровых условий: Изоляция каналов 2.5 кВ и защита от короткого замыкания делают GE IS200AEADH4A (109W3660P001) устойчивым к ошибкам эксплуатации. При случайном коротком замыкании на одном из выходов (например, кабель к клапану повреждён) модуль ограничивает ток до 25 мА, не затрагивая работу других каналов — система продолжает регулировать остальные параметры turbomachinery, уменьшая время простоя.
4. Простота конфигурации и диагностики: Автоматическое распознавание Mark VIe и графический интерфейс ToolboxST упрощают настройку GE IS200AEADH4A (109W3660P001). Инженерам достаточно выбрать тип сигнала для каждого канала и настроить фильтр — модуль автоматически корректирует данные перед передачей в контроллер. Также модуль поддерживает диагностику в реальном времени: при обрыве кабеля к сенсору (AI) он отправляет сигнал об ошибке в Mark VIe, позволяя операторам быстро локализовать проблему.

Примеры применения в отраслях

• Энергетика (газотурбинная электростанция): В электростанции мощностью 180 МВт GE IS200AEADH4A (109W3660P001) работает с контроллером Mark VIe для регулирования турбины:
  • Аналоговые входы (AI): Считывают сигналы от 2 датчиков давления пара (4–20 мА), 1 датчика температуры газов (0–10 В) и 1 датчика уровня масла (4–20 мА).
  • Аналоговые выходы (AO): Выдают команды к 1 регулирующему клапану пара (4–20 мА), 1 приводу насоса масла (4–20 мА), 1 контроллеру скорости компрессора (0–10 В) и 1 клапану сброса давления (4–20 мА).

    При увеличении температуры газов выше установленного лимита модуль передаёт сигнал в Mark VIe, который через GE IS200AEADH4A (109W3660P001) снижает открытие клапана пара, предотвращая переheating турбины.

• Нефтегазовая промышленность (компрессорная станция): На станции по транспортировке газа GE IS200AEADH4A (109W3660P001) управляет центробежным компрессором:
  • AI: Считывают сигналы от 2 датчиков давления газа в входном/выходном трубопроводе (4–20 мА) и 2 датчиков вибрации ротора (4–20 мА).
  • AO: Выдают команды к 2 регулирующим клапанам газа (4–20 мА) и 2 приводам системы охлаждения (0–10 В).

    При превышении вибрации ротора модуль сигнализирует Mark VIe, который через GE IS200AEADH4A (109W3660P001) снижает скорость компрессора и увеличивает подачу охлаждающей жидкости — предотвращая повреждение ротора.

• Химическая промышленность (реакторная установка): В заводе по производству синтетического газа GE IS200AEADH4A (109W3660P001) регулирует параметры реактора:
  • AI: Считывают сигналы от 2 датчиков концентрации газов (4–20 мА), 1 датчика температуры реакции (0–5 В) и 1 датчика давления (4–20 мА).
  • AO: Выдают команды к 2 клапанам подачи сырья (4–20 мА) и 2 приводам насосов охлаждения (4–20 мА).

    Высокая точность модуля гарантирует стабильную концентрацию газов (ошибка <0.1%), что обеспечивает качество конечного продукта.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Учтите тип контроллера — GE IS200AEADH4A (109W3660P001) работает только с GE Mark VIe; для других PLC (Siemens, Allen-Bradley) выберите аналогичные модули производителя.
  2. Рассчитайте количество каналов — при необходимости больше 4AI/4AO используйте несколько GE IS200AEADH4A (109W3660P001) (можно подключить до 8 модулей к одному Mark VIe).
  3. Определите тип сигналов — если нужно считывать сигналы RTD (резистивные термометры) или термопар, убедитесь в поддержке соответствующих модулей-адаптеров (совместимых с GE IS200AEADH4A (109W3660P001)).
• Меры предосторожности:
  1. Отключите питание Mark VIe перед установкой/удалением модуля — работа с подключенным напряжением может привести к короткому замыканию и повреждению GE IS200AEADH4A (109W3660P001) или шиной.
  2. Используйте экранированные кабели для сенсоров/исполнителей — Кабели должны иметь одностороннее заземление (на стороне сенсора) для снижения помех; для токовых сигналов (4–20 мА) используйте кабели сечением не менее 0.5 мм².
  3. Регулярно калибруйте модуль — раз в год проводите калибровку с использованием стандартного сигнального генератора (например, 4 мА, 12 мА, 20 мА для AI/AO) — поддерживает точность на уровне ±0.1% FS.
  4. Мониторируйте состояние каналов — через ToolboxST регулярно проверяйте данные от GE IS200AEADH4A (109W3660P001); неожиданные изменения сигналов могут указывать на неисправность сенсора или кабеля.

IS200AEADH4A
