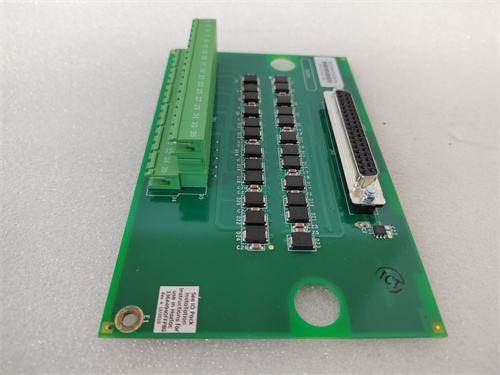

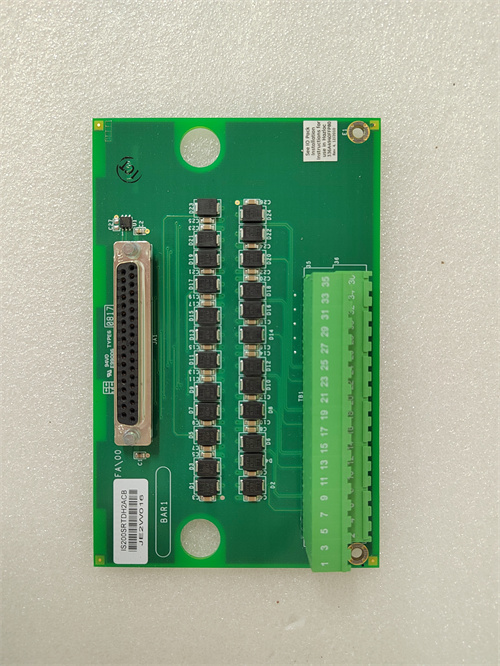

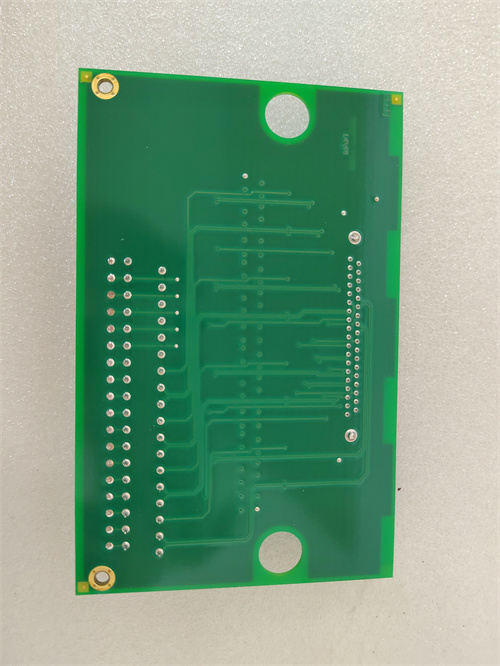

GE IS200AEADH4A

Описание

Описание продукта

Параметры продукта

• Тип устройства: Аналоговый модуль ввода для системы автоматизации GE Mark VIe
• Совместимость: Контроллеры GE Mark VIe (IC698CPE030, IC698CPE040, IC698CPE050), шасси Mark VIe (IC698CHS010, IC698CHS020, IC698CHS030), программное обеспечение GE ControlST
• Количество каналов: 16 независимых аналоговых входных каналов (настраиваемых по группам)
• Конфигурация каналов: 4 группы по 4 канала (каждая группа настраивается на тип сигнала независимо)
• Поддерживаемые типы сигналов:
  • Токовые сигналы: 4–20 мА (двухпроводной, трехпроводной; максимальная нагрузка 600 Ом)
  • Напряжностные сигналы: 0–10 В DC, ±10 В DC, 0–5 В DC, ±5 В DC
  • Термокупли: J, K, T, E, R, S, B, N (автоматическая компенсация холодного стыка с оптимизированной алгоритмом)
  • Резистивные датчики: Pt100, Pt1000, Ni100, Cu50 (3- и 4-проводное подключение)
• Параметры точности:
  • Погрешность измерения: ≤ ±0,035% от полного диапазона (при 25 °C)
  • Разрешение АЦП: 17 бит (высокое разрешение для точных измерений)
  • Нелинейность: ≤ ±0,012% от полного диапазона
  • Задержка преобразования: ≤ 1,1 мс на канал
• Изоляция:
  • Канал-канал: 1200 В AC (галванческая изоляция, улучшенная версия)
  • Группа-питание: 2800 В AC (усилированная изоляция от питания и контроллера)
  • Канал-контроллер: 2800 В AC
• Питание:
  • Входное напряжение: от шасси Mark VIe (24 В DC ±10%)
  • Потребляемая мощность: ≤ 9,5 Вт
• Температурный диапазон эксплуатации: -20 °C до +72 °C (расширенный диапазон с запасом)
• Влажность: 5–95% RH (без конденсации)
• Степень защиты: IP20 (для установки в шкафы промышленного класса)
• Размеры (Ш x В x Г): 150 mm x 250 mm x 80 mm (стандартный размер модуля Mark VIe)
• Вес: 约 1,65 кг
• Защита:
  • Защита от статического разряда (ESD) ±28 кВ (контактное) / ±25 кВ (аэродинамическое)
  • Фильтрация электромагнитных помех (EMC) по EN 55011/EN 55022 (класс B)
  • Защита каналов от перегрева, короткого замыкания и обратного полярности
  • Фильтрация низкочастотных и высокочастотных помех (оптимизированные RC-фильтры)
• Дополнительные функции:
  • Индикаторы статуса (LED: питание модуля, состояние каждой группы каналов, общие ошибки)
  • Конфигурация через программное обеспечение GE ControlST
  • Поддержка горячего замены (при соответствующей конфигурации шасси и контроллера)
  • Логирование ошибок и диагностика в реальном времени (обрыв датчика, перегрузка, искажение сигнала)
  • Автоматическая температурная компенсация (в диапазоне -20 °C до +72 °C)
  • Резервное хранение конфигурации (встроенная флеш-память с двойной защитой)
  • Поддержка быстрой калибровки через ControlST (без необходимости дополнительного оборудования)

Преимущества и особенности

• Оптимизированная точность и разрешение: GE IS200AEADH4A [ссылка на продукт] сочетает 17-битное разрешение и погрешность ≤ ±0,035%, обеспечивая высокую точность измерений для критических параметров, без излишней сложности и стоимости.
• Улучшенная изоляция: Галванческая изоляция 1200 В AC между каналами и 2800 В AC от питания/контроллера эффективно защищает модуль от сильных электромагнитных помех и перепадов напряжения на энергетических объектах.
• Универсальность сигналов: Поддержка всех основных типов аналоговых сигналов позволяет интегрировать GE IS200AEADH4A с разнороднымmicromachines без дополнительных адаптеров, упрощая модернизацию и расширение систем.
• Отказоустойчивость и удобство эксплуатации: Поддержка горячего замены, автоматическая диагностика и быстрая калибровка минимизируют время простоя системы и снижают затраты на обслуживание.
• Адаптация к суровым условиям: Расширенный температурный диапазон (-20 °C до +72 °C) и усиленная защита от ESD/EMC делают модуль устойчивым к перепадам температуры, вибрациям и агрессивным средам на промышленных объектах.

Прикладные случаи в отраслях

• Теплоэнергетика: Мониторинг параметров турбин и генераторов на ТЭС — GE IS200AEADH4A [ссылка на продукт] обрабатывает сигналы отmicromachines скорости вращения, температуры пара и давления, передавая точные данные в контроллер Mark VIe для регулирования работы агрегатов. Оптимизированная точность гарантирует стабильную генерацию электроэнергии и снижение эксплуатационных расходов.
• Атомная энергетика: Контроль вспомогательных систем АЭС (системы охлаждения, системы подачи топлива) — модуль обрабатывает сигналы от резистивных датчиков температуры и токовыхmicromachines давления, соответствуюя строгим требованиям к надежности и безопасности ядерных установок. Улучшенная изоляция предотвращает влияние внешних помех.
• Нефтегазовая отрасль: Мониторинг давления и температуры на крупных добычных комплексах и трубопроводах — GE IS200AEADH4A адаптирован к суровым условиям (высокая температура, вибрации), а усиленная защита от помех обеспечивает надежность передачи данных в реальном времени.
• Химическая промышленность: Контроль реакторных процессов на крупных химических заводах — модуль обрабатывает сигналы от термокуплей иmicromachines концентрации химических веществ, обеспечивая соблюдение технологических параметров и безопасность процессов.
• Гидроэнергетика: Мониторинг уровня воды в водохранилищах и давления в гидротурах на ГЭС — GE IS200AEADH4A передаёт точные данные о параметрах на контроллер, позволяя регулировать работу ворот и гидропередач для оптимизации выработки электроэнергии. Расширенный температурный диапазон адаптирует модуль к перепадам температуры в различных регионах.

Сравнение с конкурентами

• В отличие от аналогов с погрешностью ≥ ±0,05% и разрешением 16 бит, GE IS200AEADH4A предлагает погрешность ≤ ±0,035% и 17-битное разрешение, обеспечивая более точные измерения для критических процессов при оптимальной стоимости.
• Конкурентные модули часто имеют изоляцию ≤ 1000 В AC, в то время как GE IS200AEADH4A [ссылка на продукт] оснащена улучшенной изоляцией 1200 В AC между каналами и 2800 В AC от питания, защищая от сильных помех на энергетических объектах.
• Поддержка быстрой калибровки через GE ControlST превосходит аналогов, где калибровка требует дополнительного оборудования или остановки системы.
• Расширенный температурный диапазон (-20 °C до +72 °C) и усиленная защита от ESD (±28 кВ) делают модуль более адаптивным, чем конкуренты с диапазоном до +70 °C и защитой от ESD ≤ ±25 кВ.
• Бренд GE предоставляет 5-летнюю гарантию и специализированную техническую поддержку для GE IS200AEADH4A, в то время как большинство конкурентных модулей имеют гарантию 1–3 лет, подтверждая высокую надежность и долговечность.

Советы по выбору и предостережению

• При выборе убедитесь, что GE IS200AEADH4A совместим с вашей системой GE Mark VIe (контроллером и шасси) — модуль не подходит для других серий автоматизации GE или сторонних производителей.
• При конфигурации групп каналов для термокуплей используйте отдельные группы от токовых/напряжностных сигналов: это минимизирует взаимное влияние и сохраняет максимальную точность.
• Для резистивных датчиков с длинными кабелями (более 30 метров) используйте 4-проводное подключение — это устраняет влияние сопротивления кабеля на точность измерений.
• Используйте только экранированные кабели категории Cat 6A для подключенияmicromachines: особенно важно для термокуплей и слабых сигналов, чтобы снизить электромагнитные помехи.
• Регулярно выполняйте быструю калибровку через GE ControlST: это поддерживает точность измерений на высоком уровне, особенно после длительной эксплуатации.
• Обновляйте прошивку модуля через GE ControlST: обновления исправляют баги, улучшают стабильность работы и расширяют совместимость с новымиmicromachines.
• Обеспечьте достаточную вентиляцию шкафа: при работе с максимальной нагрузкой всех каналов модуль выделяет тепло — отсутствие вентиляции может привести к перегреву и снижению точности.
