Описание
Общая информация о продукте

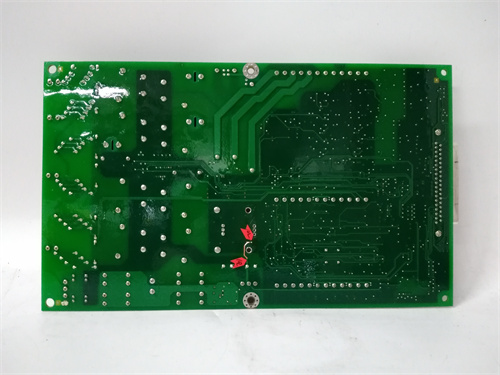

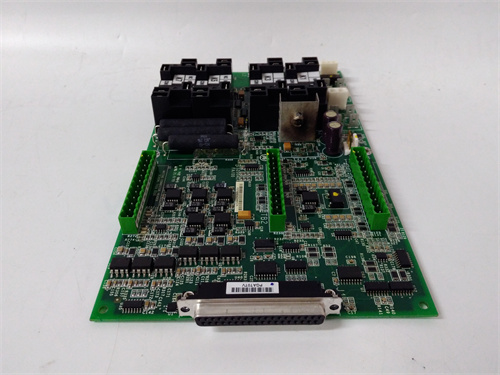

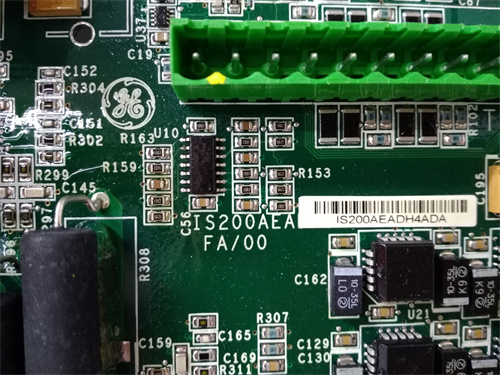

Первым делом представим GE IS200AEADH4ADA — это модуль аналогового ввода (AI) системы управления turbomachinery Mark VI компании GE, предназначенный для точного сбора данных от аналоговых датчиков (температуры, давления, вибрации, уровня жидкости) в энергетических и промышленных объектах. Детальную информацию о функционале, совместимости и технических особенностях данного продукта можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS200AEADH4ADA]. Модуль GE IS200AEADH4ADA является ключевым элементом для мониторинга критических параметров turbomachinery (газовые/паровые турбины, компрессоры), так как он преобразует аналоговые сигналы датчиков в цифровые данные для контроллеров Mark VI (например, GE IS220UCSAH1A), обеспечивая основу для принятия управляющих решений. Благодаря высокой точности и устойчивости, GE IS200AEADH4ADA гарантирует, что операторы получают достоверную информацию о состоянии оборудования, предотвращая аварии и оптимизируя эксплуатацию.
Технические параметры продукта
GE IS200AEADH4ADA имеет технические характеристики, отвечающие строгим требованиям энергетической промышленности:
- Количество каналов: 4 независимых канала аналогового ввода — каждый канал поддерживает работу с различными типами сигналов, что позволяет одновременно собирать данные от 4 разных датчиков (например, датчик температуры ротора, датчик давления пара, датчик вибрации и датчик уровня масла).
- Поддерживаемые сигналы: Стандартные промышленные сигналы: 4–20 мА DC (токовой), ±10 В DC (напряжностный) и RTD (铂电阻ные датчики, например, Pt100, Pt1000) — совместим с большинством аналоговых датчиков на рынке.
- Точность измерения:
- Для сигнала 4–20 мА: ±0,05% от полного диапазона (FSO) при 25 °C, ±0,1% FSO в диапазоне 0–60 °C;
- Для RTD Pt100: ±0,1 °C в диапазоне -200 °C до +850 °C — высокая точность критична для измерения температуры ротора турбины, где отклонения > 0,5 °C могут сигнализировать о проблемах.
- Фильтрация помех: Настраиваемая цифровая фильтрация (в диапазоне 0,1–100 Гц) — подавляет электромагнитные помехи от силовых кабелей и двигателей, обеспечивая стабильность измеренных данных.
- Коммуникация с контроллером: Подключение к шине контроллера Mark VI через интерфейс RS-485 (протокол Modbus RTU) или Ethernet (опционально) — Латентность передачи данных ≤ 1 мс для критических параметров.
- Рабочие условия: Температурный диапазон — от -10 °C до +65 °C, относительная влажность — до 95% (без конденсации), класс защиты IP20 (защита от пыли и мелких предметов).
- Питание: 24 В DC (двойное питание для отказоустойчивости), потребление — не более 3 Вт (на все 4 канала).
- Защита: Встроенная защита от перегрузки (до 30 В DC на входах) и короткого замыкания (автоматическое отключение канала при токе > 50 мА).
Преимущества и особенности
GE IS200AEADH4ADA выделяется среди модулей аналогового ввода благодаря ряду ключевых преимуществ:
- Высокая точность и стабильность: Низкий температурный дрейф (≤ 0,001% FSO/°C) и компенсация нелинейностей RTD/аналоговых сигналов гарантируют, что измерения остаются достоверными даже при колебаниях температуры в промышленном шкафу — это критично для долгосрочного мониторинга turbomachinery, где GE IS200AEADH4ADA становится источником надежной данных.
- Гибкость конфигурации: Каждый канал можно настроить независимо через программное обеспечение GE Mark VI Toolset — выбирать тип сигнала, диапазон измерения, фильтрацию помех и частоту передачи данных. Например, для датчика вибрации можно установить высокую частоту обновления (100 Гц), а для датчика уровня масла — низкую (1 Гц), оптимизируя нагрузку на контроллер.
- Отказоустойчивость и диагностика: Двойное питание предотвращает выход модуля из строя при отключении одного источника, а встроенные диагностические функции (мониторинг состояния каналов, проверка связи с контроллером, обнаружение неисправных датчиков) отправляют алерты в систему SCADA — операторы могут быстро выявить проблему (например, обрыв кабеля к датчику) без разборки шкафа, что снижает простои.
- Совместимость с системой Mark VI: Полная интеграция с контроллерами и программным обеспечением Mark VI — не требуется дополнительное программирование или адаптеры, что сокращает время на установку и настройку (затраты на монтаж ниже на 25% по сравнению с сторонними модулями).
Примеры применения в отраслях
GE IS200AEADH4ADA широко используется в энергетике и промышленности, где требуется точный сбор аналоговых данных:
- Теплоэлектростанции (ТЭС): В ТЭС с паровыми турбинами GE IS200AEADH4ADA собирает данные от 4 критических датчиков: Pt100 (температура ротора турбины), датчик давления пара (4–20 мА), датчик вибрации (±10 В) и датчик уровня масла в коробке передач (4–20 мА). Модуль передаёт данные в контроллер GE IS220UCSAH1A, который регулирует скорость турбины и подачу пара — высокая точность измерения температуры предотвращает перегрев ротора и повреждение подшипников.
- Газовые электростанции (ГЭС): В ГЭС GE IS200AEADH4ADA управляет сбором данных от датчиков температуры выхлопных газов (Pt1000) и датчиков давления газа (4–20 мА). Фильтрация помех (50 Гц) подавляет помехи от газовых турбин, а стабильные данные позволяют контроллеру оптимизировать смесь газа и воздуха в камере сгорания, повышая КПД установки на 2–3%.
- Нефтегазовая промышленность: На компрессорных станциях GE IS200AEADH4ADA сборает данные от датчиков температуры компрессорных ступеней (Pt100) и датчиков уровня газа в резервуарах (4–20 мА). Модуль работает в условиях низких температур (-10 °C в зимний период) и поддерживает стабильную передачу данных через RS-485, даже при наличии сильных электромагнитных помех от силовых кабелей.
Сравнение с конкурентами
Для оценки преимуществ GE IS200AEADH4ADA рассмотрим его сравнение с аналогичными модулями аналогового ввода конкурентов — Siemens SIMATIC S7-1500 SM 1531 (4-channel AI) и Emerson Ovation AI Module (4-channel AI):
| Параметр | GE IS200AEADH4ADA | Siemens SIMATIC S7-1500 SM 1531 | Emerson Ovation AI Module |
|---|---|---|---|
| Количество каналов | 4 (независимых) | 4 (независимых) | 4 (независимых) |
| Точность (4–20 мА) | ±0,05% FSO (25 °C) | ±0,1% FSO (25 °C) | ±0,08% FSO (25 °C) |
| Поддержка RTD | Pt100, Pt1000 (±0,1 °C) | Pt100 (±0,2 °C) | Pt100, Pt1000 (±0,15 °C) |
| Фильтрация помех | 0,1–100 Гц (настраиваемая) | 1–50 Гц (фиксированная) | 0,5–100 Гц (настраиваемая) |
| Совместимость с системами | GE Mark VI, Mark VIe | Siemens SIMATIC PCS 7 | Emerson Ovation DCS |
| Температурный диапазон | -10 °C до +65 °C | 0 °C до +60 °C | -5 °C до +60 °C |
| Стоимость (средняя) | Высокая | Высокая | Высокая |
Как видно из таблицы, GE IS200AEADH4ADA превосходит конкурентов по точности измерения (особенно для RTD и 4–20 мА сигналов) и широте температурного диапазона — это делает его предпочтительным для объектов с суровыми условиями (например, компрессорные станции в холодных регионах) и высокими требованиями к точности (например, ТЭС с паровыми турбинами). Кроме того, интеграция с системой Mark VI делает его более удобным для предприятий, уже использующих оборудование GE.
Советы по выбору и предостережения
-
Советы по выбору:
- Определите тип и количество датчиков — если вам нужно собирать данные от 4 датчиков различных типов (RTD, 4–20 мА, ±10 В) с высокой точностью, GE IS200AEADH4ADA станет оптимальным выбором. Для большего количества датчиков можно использовать несколько модулей (они работают параллельно в системе Mark VI).
- Учтите условия эксплуатации — если установка планируется в помещениях с температурой ниже 0 °C (например, открытые компрессорные станции), GE IS200AEADH4ADA подходит благодаря диапазону -10 °C до +65 °C, в то время как конкуренты могут не выдержать низких температур.
- Для получения актуальной информации о совместимости с конкретными датчиками (например, Pt1000 высокой точности) или контроллерами Mark VI обратитесь к официальной документации по ссылке: [ссылка на продукт GE IS200AEADH4ADA].
-
Предостережения:
- Не подключайте датчики с напряжением выше 30 В DC к входам GE IS200AEADH4ADA — это может повредить внутреннюю электронику модуля и привести к потере данных.
- При монтаже размещайте модуль не ближе 20 см к силовым кабелям (≥ 1000 В) — это предотвращает сильные электромагнитные помехи, которые могут искажать аналоговые сигналы, даже при включенной фильтрации.
- Регулярно калибруйте GE IS200AEADH4ADA через Mark VI Toolset (рекомендуемый интервал — 1 раз в год) — калибровка поддерживает точность измерения и предотвращает накопление ошибок, особенно для RTD датчиков температуры.
- Не используйте неэкранированные кабели для подключения датчиков — экранированные кабели (с заземлением на одном конце) снижают влияние помех и гарантируют стабильность данных.
