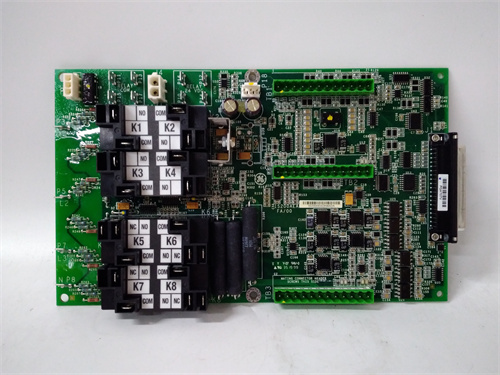

GE IS200AEPAH1AHD

Технические параметры продукта

GE IS200AEPAH1AHD имеет технические характеристики, оптимизированные для точной передачи аналоговых сигналов и работы в условиях turbomachinery:

Параметры аналоговых выходов:
- Количество каналов: 8 независимых аналоговых выходных каналов — каждый канал можно индивидуально настроить под тип сигнала и нагрузку;
- Поддерживаемые типы сигналов (настраиваемые по каналу):
  - Токовые сигналы: 4–20 мА DC (стандарт для управления гидроприводами, дроссельными клапанами — дистанционная передача, устойчивость к помехам);
  - Напряжностные сигналы: 0–5 В DC, 0–10 В DC (для управления локальными исполнителями — вентиляторами, небольшими электромагнитами);
- Разрядность ЦАП (Digital-to-Analog Converter): 16 бит — обеспечивает высокое разрешение (например, для диапазона 4–20 мА разрешение составляет 0,006 мА, для 0–10 В — 0,003 мВ);
- Точность сигнала: ±0,1% от полного диапазона (в температурном диапазоне 25 ±5 °C) и ±0,25% при рабочем температурном диапазоне (0–60 °C) — гарантирует стабильность регулировки турбинных параметров;
- Максимальная нагрузка на канал:
  - Для токовых сигналов: Минимальное сопротивление нагрузки 250 Ом (подходит для кабелей длиной до 1000 м);
  - Для напряжностных сигналов: Максимальный ток нагрузки 50 мА DC (защищает от перегрузки при коротком замыкании).
Параметры защиты и устойчивости:
- Защита от перегрузки и короткого замыкания: Токовые ограничители на каждом канале (максимальный ток для 4–20 мА — 25 мА) и термические защиты — при замыкании в цепи нагрузки автоматически ограничивают ток, предотвращая перегорание ЦАП и выход модуля из строя;
- Оптоизоляция: 2500 В AC между выходными каналами и шиной питания Mark VIe — защищает контроллер от замыканий в силовых цепях исполнителей и перепадов напряжения;
- Устойчивость к электромагнитным помехам (EMC): Соответствует MIL-STD-461F (класс A) — устойчив к радиочастотным полям (30 В/м), импульсным помехам и статическому разряду (±15 кВ);
- Устойчивость к вибрациям: До 5 г (10–2000 Гц) — соответствует требованиям к оборудованию, установленному вблизи турбин и компрессоров.
Эксплуатационные параметры:
- Питание: DC 5 В ±10% (от шасси Mark VIe) — максимальный общий ток потребления модуля 200 мА;
- Температурный диапазон работы: 0 °C до +60 °C — адаптация к условиям в турбинных залах с принудительной вентиляцией;
- Устойчивость к влажности: До 95% относительной влажности (без конденсации) — работает в условиях повышенной влажности (например, наmarined платформах, ТЭЦ с конденсаторами);
- Тип монтажа: Встраивание в шасси Mark VIe (стандартное шасси 19-дюймовое, слотное крепление) — не требует дополнительного места;
- Диагностика: Встроенная диагностика по каналу (ошибка ЦАП, перегрузка, короткое замыкание) — логи событий хранятся в памяти модуля (до 500 записей) и передаются в контроллер для отображения в SCADA.

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте

Первым делом представим GE IS200AEPAH1AHD — это аналоговый выходной модуль (analog output module) для систем автоматизации GE Mark VIe, специализирующийся на точной передаче аналоговых сигналов к исполнительным механизмам turbomachinery (газотурбины, паротурбины, комбинированные циклы электростанций). Модуль преобразует цифровые команды контроллера Mark VIe в стандартные аналоговые сигналы (4–20 мА или 0–10 В), которые управляют гидроприводами, дроссельными клапанами, регулирующими вентиляторами и другими устройств, обеспечивая плавную и точную регулировку критических параметров турбин (скорость, нагрузка, давление). Детальную информацию о технических характеристиках, точности сигнала и совместимости с Mark VIe можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS200AEPAH1AHD].

Модуль GE IS200AEPAH1AHD отличается высокой точностью и стабильностью сигнала — например, на паротурбинной электростанции он управляет 8 гидроприводами дроссельных клапанов, передавая сигналы 4–20 мА с точностью ±0,1% и корректируя положение клапанов в режимах пуска, холостого хода и полной нагрузки. Благодаря встроенной защите от перегрузки и короткого замыкания, GE IS200AEPAH1AHD автоматически ограничивает ток при сбое исполнительного механизма, предотвращая повреждение модуля и гидропривода. Также GE IS200AEPAH1AHD легко интегрируется с другими модулями Mark VIe (например, аналоговым входным модулем GE IS200IOCCH1A или цифровым контроллером GE IS200TSVCH1A), формируя единую систему управления турбиной с реальным временем.

Технические параметры продукта

Параметры аналоговых выходов:
- Количество каналов: 8 независимых аналоговых выходных каналов — каждый канал можно индивидуально настроить под тип сигнала и нагрузку;
- Поддерживаемые типы сигналов (настраиваемые по каналу):
  - Токовые сигналы: 4–20 мА DC (стандарт для управления гидроприводами, дроссельными клапанами — дистанционная передача, устойчивость к помехам);
  - Напряжностные сигналы: 0–5 В DC, 0–10 В DC (для управления локальными исполнителями — вентиляторами, небольшими электромагнитами);
- Разрядность ЦАП (Digital-to-Analog Converter): 16 бит — обеспечивает высокое разрешение (например, для диапазона 4–20 мА разрешение составляет 0,006 мА, для 0–10 В — 0,003 мВ);
- Точность сигнала: ±0,1% от полного диапазона (в температурном диапазоне 25 ±5 °C) и ±0,25% при рабочем температурном диапазоне (0–60 °C) — гарантирует стабильность регулировки турбинных параметров;
- Максимальная нагрузка на канал:
  - Для токовых сигналов: Минимальное сопротивление нагрузки 250 Ом (подходит для кабелей длиной до 1000 м);
  - Для напряжностных сигналов: Максимальный ток нагрузки 50 мА DC (защищает от перегрузки при коротком замыкании).
Параметры защиты и устойчивости:
- Защита от перегрузки и короткого замыкания: Токовые ограничители на каждом канале (максимальный ток для 4–20 мА — 25 мА) и термические защиты — при замыкании в цепи нагрузки автоматически ограничивают ток, предотвращая перегорание ЦАП и выход модуля из строя;
- Оптоизоляция: 2500 В AC между выходными каналами и шиной питания Mark VIe — защищает контроллер от замыканий в силовых цепях исполнителей и перепадов напряжения;
- Устойчивость к электромагнитным помехам (EMC): Соответствует MIL-STD-461F (класс A) — устойчив к радиочастотным полям (30 В/м), импульсным помехам и статическому разряду (±15 кВ);
- Устойчивость к вибрациям: До 5 г (10–2000 Гц) — соответствует требованиям к оборудованию, установленному вблизи турбин и компрессоров.
Эксплуатационные параметры:
- Питание: DC 5 В ±10% (от шасси Mark VIe) — максимальный общий ток потребления модуля 200 мА;
- Температурный диапазон работы: 0 °C до +60 °C — адаптация к условиям в турбинных залах с принудительной вентиляцией;
- Устойчивость к влажности: До 95% относительной влажности (без конденсации) — работает в условиях повышенной влажности (например, наmarined платформах, ТЭЦ с конденсаторами);
- Тип монтажа: Встраивание в шасси Mark VIe (стандартное шасси 19-дюймовое, слотное крепление) — не требует дополнительного места;
- Диагностика: Встроенная диагностика по каналу (ошибка ЦАП, перегрузка, короткое замыкание) — логи событий хранятся в памяти модуля (до 500 записей) и передаются в контроллер для отображения в SCADA.

Преимущества и особенности

GE IS200AEPAH1AHD выделяется среди аналоговых выходных модулей благодаря ряду уникальных преимуществ, ориентированных на turbomachinery:

Высокая точность и стабильность сигнала: 16-битная ЦАП и точность ±0,1% гарантируют, что GE IS200AEPAH1AHD передаёт сигналы без искажений — например, на газотурбинной электростанции точный сигнал 4–20 мА управляет гидроприводом дроссельного клапана, обеспечивая регулировку скорости ротора с ошибкой ≤0,01% номинальной. Это критично для предотвращения резонансных вибраций и стабильной работы генератора.
Универсальность и гибкая настройка: Возможность выбора сигнала (4–20 мА / 0–10 В) по каждому каналу делает GE IS200AEPAH1AHD подходящим для разных исполнителей — например, на компрессорной станции:
- Каналы 1–4 (4–20 мА) управляют гидроприводами компрессоров (дистанция 500 м);
- Каналы 5–8 (0–10 В) управляют локальными вентиляторами охлаждения (дистанция 10 м) — без необходимости дополнительных модулей.
Комплексная защита и безопасность: Защита от перегрузки и оптоизоляция 2500 В AC делают GE IS200AEPAH1AHD безопасным для работы в высоковольтных системах — например, при коротком замыкании кабеля к гидроприводу токовые ограничители ограничивают ток до 25 мА, предотвращая повреждение ЦАП и короткое замыкание в шине питания Mark VIe.
Легкая интеграция с Mark VIe и удобство обслуживания: Полная совместимость с шасси Mark VIe и настройка через ПО GE Proficy Machine Edition упрощают внедрение GE IS200AEPAH1AHD — инженер может через компьютер конфигурировать сигналы, тестировать каналы и считывать логи ошибок, не подключаясь напрямую к модулю в турбинном зале. Детальная диагностика также сокращает время поиска неисправностей (например, «Channel 3 Short Circuit» указывает на проблему с конкретным гидроприводом).

Примеры применения в отраслях

GE IS200AEPAH1AHD широко используется в системах Mark VIe для управления turbomachinery в критических отраслях:

Энергетика (комбинированная цикловая электростанция 1200 МВт): На электростанции GE IS200AEPAH1AHD управляет 8 исполнительными механизмами двух газотурбин и одной паротурбин:
- Каналы 1–2: Сигналы 4–20 мА для гидроприводов дроссельных клапанов газотурбин (регулировка подачи газа);
- Каналы 3–4: Сигналы 4–20 мА для гидроприводов паровых клапанов (регулировка подачи пара в паротурбин);
- Каналы 5–8: Сигналы 0–10 В для вентиляторов охлаждения статора генератора (регулировка скорости вентиляторов в зависимости от температуры);

  При изменении нагрузки (с 50% до 100%) контроллер Mark VIe корректирует сигналы через GE IS200AEPAH1AHD, плавно увеличивая подачу газа и пара за 30 секунд.
Нефтегазовая отрасль (газопроводная компрессорная станция): На станции GE IS200AEPAH1AHD управляет 6 компрессорными агрегатами:
- Каналы 1–6: Сигналы 4–20 мА для гидроприводов регулирующих лопаток компрессоров (регулировка давления газа в трубопроводе);
- При падении давления газа ниже установленного порога контроллер увеличивает сигнал на соответствующие каналы, открывая лопасти и компенсируя потерю давления;
- Диагностика модуля отслеживает стабильность сигнала — при появлении искажений (например, из-за помех от электродвигателей) отправляет предупреждение в SCADA.
Теплоснабжение (городская ТЭЦ с паротурбиной 50 МВт): На ТЭЦ GE IS200AEPAH1AHD управляет системами теплопередачи:
- Каналы 1–2: Сигналы 4–20 мА для гидроприводов клапанов подачи пара в теплообменники;
- Каналы 3–4: Сигналы 4–20 мА для гидроприводов клапанов регулировки температуры теплоносителя (воды);
- Каналы 5–8: Сигналы 0–10 В для вентиляторов котлов (регулировка тяги);

  В период пикового теплового спроса (зима) контроллер увеличивает сигналы через GE IS200AEPAH1AHD, повышаю температуру теплоносителя до 130 °C и обеспечивая подачу тепла в городскую сеть.

Сравнение с конкурентами

Для оценки преимуществ GE IS200AEPAH1AHD рассмотрим его сравнение с аналогичными аналоговыми выходными модулями для turbomachinery — Siemens S7-1500 SM 1232 AO и Rockwell Allen-Bradley 1756-OF8H.

Параметр	GE IS200AEPAH1AHD	Siemens S7-1500 SM 1232 AO	Rockwell 1756-OF8H
Количество каналов	8	4	8
Разрядность ЦАП	16 бит	14 бит	16 бит
Точность сигнала	±0,1% (25 °C) / ±0,25% (0–60 °C)	±0,3% (25 °C) / ±0,5% (0–60 °C)	±0,15% (25 °C) / ±0,3% (0–60 °C)
Максимальная нагрузка (4–20 мА)	250 Ом (для кабелей до 1000 м)	100 Ом (для кабелей до 400 м)	200 Ом (для кабелей до 800 м)
Устойчивость к вибрации	5 г (10–2000 Гц)	3 г (10–500 Гц)	3,5 г (10–500 Гц)
Совместимость	GE Mark VIe	Siemens S7-1500	Rockwell ControlLogix
Стоимость (средняя)	Высокая	Средняя	Средняя

Как видно из таблицы, GE IS200AEPAH1AHD превосходит конкурентов по точности сигнала (±0,1% vs ±0,15–0,3%), максимальной нагрузке на токовые сигналы (250 Ом vs 100–200 Ом) и устойчивости к вибрации — критические параметры для turbomachinery, где требуется дистанционная и стабильная регулировка. По сравнению с Siemens SM 1232 AO (меньше каналов, низкая разрядность), он обеспечивает большую масштабируемость и точность. Уникальное преимущество — интеграция с Mark VIe и оптимизация под турбинные системы — делает GE IS200AEPAH1AHD единственным оптимальным решением для пользователей этой платформы.

Советы по выбору и предостережения

Советы по выбору:
1. Учтите тип контроллера и исполнительных механизмов: Если вы используете контроллер GE Mark VIe и нужно управлять гидроприводами/дроссельными клапанами (дистанция >500 м, ток 4–20 мА), GE IS200AEPAH1AHD — идеальный выбор. Для систем Siemens/Rockwell лучше выбрать модули этих брендов, но они не обеспечат такой же уровень точности и совместимости с Mark VIe.
2. Оцените длину кабелей и тип сигнала: При дистанции >800 м выбирайте токовые сигналы (4–20 мА) через GE IS200AEPAH1AHD — они более устойчивы к помехам, чем напряжностные. Убедитесь, что сопротивление кабеля не превышает 250 Ом (для 4–20 мА).
3. Для получения информации о калибровке или сертификациях (ATEX, IECEx) для опасных зон обратитесь к ссылке: [ссылка на продукт GE IS200AEPAH1AHD].
Предостережения:
1. Калибруйте модуль регулярно: Калибруйте GE IS200AEPAH1AHD раз в 2 года с использованием эталонных источников сигнала — смещение точности >0,25% может привести к нестабильной регулировке турбины (например, колебаниям скорости ротора).
2. Не превышайте пределы нагрузки: Для токовых сигналов не подключайте нагрузки с сопротивлением <250 Ом — это приведет к перегрузке ЦАП и снижению точности. Для напряжностных сигналов ограничивайте ток нагрузки ≤50 мА.
