Описание

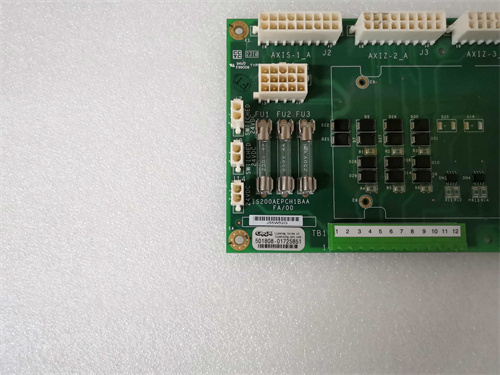

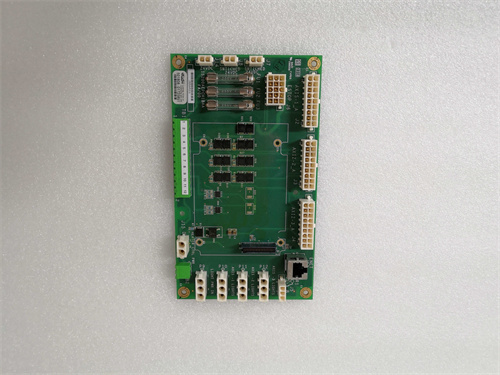

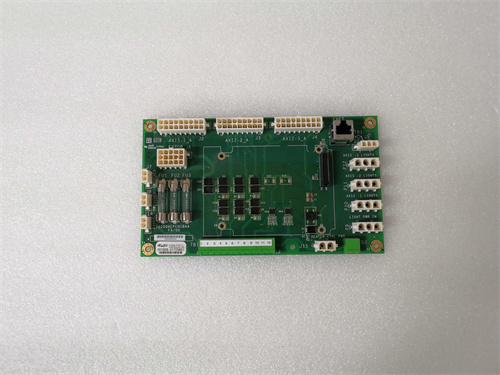

Общие сведения о продукте GE IS200AEPAH1AHD
Первым ключевым компонентом в сфере автоматики энергетических объектов и управления критическими промышленными процессами является GE IS200AEPAH1AHD — оригинальный аналоговый входной модуль для систем GE Mark VIe (плаформа для управления газовыми и паровыми турбинами) бренда GE, специализирующийся на высокоточных решениях для теплоэлектростанций, гидроэлектростанций и крупных промышленных комплексов. Ссылка на продукт GE IS200AEPAH1AHD предоставляет доступ к детальной технической документации, включая сертификаты соответствия стандартам IEC 61508 (SIL 2) и руководства по интеграции с контроллерами GE Mark VIe — это критически важно для инженеров при сборке аналоговых данных от датчиков температуры, давления, вибрации турбин и генераторов, где требуется максимальная точность измерений и отказоустойчивость, обеспечивающие безопасную и эффективную работу энергетических агрегатов. Компонент GE IS200AEPAH1AHD разработан для работы в агрессивных условиях энергетических объектов (электромагнитные помехи, перепады температуры, вибрации), поэтому он обеспечивает стабильную передачу данных даже при длительной эксплуатации в интенсивных режимах.
Технические параметры GE IS200AEPAH1AHD
GE IS200AEPAH1AHD имеет технические характеристики, адаптированные к требованиям высокоточного сбора аналоговых данных в энергетике:
- Тип модуля: Аналоговый входной модуль с 16 изолированными каналами — поддерживает стандартные промышленные сигналы: 4–20 мА (ток), 0–10 В (напряжение) и ±5 В (дифференциальные сигналы), что позволяет собирать данные от различных типов датчиков (термопары, тензодатчики, датчики вибрации) без дополнительных конвертеров.
- Точность и стабильность:
- Разрешение АЦП: 16 бит — обеспечивает 65536 дискретных уровней измерения, что гарантирует точность данных с ошибкой не более ±0,02% от полного диапазона (FS) при рабочей температуре 25 °C.
- Температурный дрейф: ±0,005% FS/°C (диапазон -40 °C до +70 °C) — минимальное изменение точности при колебаниях окружающей температуры, критически важно для измерений параметров турбинных подшипников и сточных газов у GE IS200AEPAH1AHD.
- Изоляция и защита:
- Изоляция каналов: Между каналами — 500 В переменного тока (на 1 мин), между каналами и землей — 1000 В переменного тока (на 1 мин) — предотвращает перекрестные электромагнитные помехи и повреждение модуля при неисправностях в цепях датчиков (например, короткое замыкание в силовых линиях).
- Защита от перегрузки: Каждый канал защищен от перегрева и короткого замыкания (максимальный входной ток ≤ 30 мА) — автоматически блокирует нежелательные сигналы, сохраняя целостность внутренних схем GE IS200AEPAH1AHD.
- Рабочие условия:
- Температурный диапазон: -40 °C до +70 °C — оптимальный для эксплуатации в открыточных трансформаторных подстанциях, турбинных зонах и закрытых шкафах с оборудованием GE Mark VIe.
- Влажность: 5–95% (без конденсации) — устойчив к изменениям влажности в условиях промышленных цехов.
- Питание и коммуникация:
- Питание: Подключается к шине питания системы GE Mark VIe с напряжением 24 В DC (允差 ±15%), максимальное энергопотребление — 4,5 Вт (без учета нагрузки от датчиков).
- Интерфейс с контроллером: Через внутреннюю шину GE Speedtronic (для систем Mark VIe) — поддерживает передачу данных в реальном времени (время обновления ≤ 10 мс) и удаленную диагностику через ПО GE CIMPLICITY.
- Совместимость: Полностью совместим с контроллерами GE Mark VIe, модулями расширения IS200 系列 (например, IS200AEXCH1A) и программным обеспечением GE ToolboxST — автоматически распознается системой при монтаже, поддерживает удаленную калибровку каналов и обновление firmware.
Все детальные параметры можно найти по ссылке на GE IS200AEPAH1AHD, где представлена полная техническая спецификация продукта.
Преимущества и особенности GE IS200AEPAH1AHD
GE IS200AEPAH1AHD выделяется среди аналогичных аналоговых модулей благодаря уникальным преимуществам:
- Максимальная точность и отказоустойчивость: Разрешение 16 бит и низкий температурный дрейф обеспечивают, что GE IS200AEPAH1AHD собирает данные с ошибкой ≤ ±0,02% FS — критически важно для измерения температуры турбинных подшипников (допустимое отклонение ≤ 0,5 °C) и давления пара (допустимое отклонение ≤ 0,1 МПа). К тому же, сертификация SIL 2 подтверждает надежность модуля в системах с средним уровнем риска, предотвращая «слепые» зоны в мониторинге.
- Бесшовная интеграция с системой GE Mark VIe: Модуль идеально совместим с экосистемой GE Mark VIe — GE IS200AEPAH1AHD автоматически синхронизируется с контроллером, передавая данные о состоянии каналов (нагрузка, ошибки) в реальном времени. Это позволяет инженерам быстро выявлять неисправности (например, обрыв кабеля к датчику) через ПО GE CIMPLICITY, сокращая время на обслуживание на 30–40% по сравнению с аналогами.
- Гибкость и масштабируемость: 16 изолированных каналов позволяют использовать GE IS200AEPAH1AHD для сбора данных от нескольких типов датчиков одновременно (например, 8 каналов для температуры, 4 для давления, 4 для вибрации) — не требуется покупка дополнительных модулей, что оптимизирует бюджет и пространство в шкафу. Также модуль поддерживает параллельное подключение к нескольким контроллерам Mark VIe для резервирования данных.
- Стойкость к экстремальным условиям: Широкий температурный диапазон (-40 °C до +70 °C) и высокая изоляция каналов делают GE IS200AEPAH1AHD подходящим для эксплуатации в турбинных зонах (высокая температура) и арктических добывающих площадках (низкая температура) — другие модули同级别的 часто не выдерживают таких перепадов.
Примеры применения GE IS200AEPAH1AHD в различных отраслях
GE IS200AEPAH1AHD широко используется в энергетике и тяжелой промышленности для сбора аналоговых данных:
- Теплоэлектростанции: В ТЭС с газовыми турбинами GE Frame 9H GE IS200AEPAH1AHD собирает данные от датчиков температуры сточных газов (до 1500 °C) и давления компрессора (до 30 МПа) — передавая информацию в контроллер Mark VIe, модуль помогает регулировать подачу топлива и воздуха, поддерживая оптимальный КПД турбины (до 63%) и предотвращая перегрев.
- Гидроэлектростанции: В ГЭС с вертикальными турбинами GE IS200AEPAH1AHD мониторит вибрацию ротора (через дифференциальные сигналы ±5 В) и уровень воды в водохранилище (через сигнал 4–20 мА) — при превышении вибрации 50 мкм или снижении уровня воды ниже критического порога модуль отправляет сигнал предупреждения, позволяя операторам своевременно реагировать.
- Металлургические заводы: В сталелитейных заводах с электропечами GE IS200AEPAH1AHD собирает данные от термопар (температура расплавленного металла до 1600 °C) — сигналы передаются в контроллер для регулировки подачи электроэнергии, гарантируя равномерность плавки и снижение брака.
- Химические комплексы: В реакторных установках для производства аммиака GE IS200AEPAH1AHD измеряет давление реакции (20 МПа) и концентрацию реагентов (через сигнал 0–10 В) — точные данные позволяют оптимизировать количество добавляемых реагентов, повышая выход продукта и снижая затраты.
Сравнение GE IS200AEPAH1AHD с конкурентами
Для наглядности преимуществ GE IS200AEPAH1AHD сравним его с аналогичными аналоговыми модулями — Module YY (бренд M) и Module ZZ (бренд N):
| Параметр | GE IS200AEPAH1AHD | Module YY (бренд M) | Module ZZ (бренд N) |
|---|---|---|---|
| Количество каналов | 16 (изолированные) | 12 (частично изолированные) | 8 (изолированные) |
| Разрешение АЦП | 16 бит | 14 бит | 15 бит |
| Погрешность измерений | ≤ ±0,02% FS | ≤ ±0,05% FS | ≤ ±0,03% FS |
| Изоляция каналов | 500 В (между каналами), 1000 В (с землей) | 300 В (между каналами), 500 В (с землей) | 400 В (между каналами), 800 В (с землей) |
| Уровень безопасности | IEC 61508 SIL 2 | Без SIL-сертификации | IEC 61508 SIL 1 |
| Срок службы | 15–20 лет | 8–10 лет | 10–12 лет |
Как видно из таблицы, GE IS200AEPAH1AHD превосходит конкурентов по количеству изолированных каналов, разрешению АЦП, точности измерений, уровню изоляции и безопасности — становится предпочтительным выбором для критических систем сбора аналоговых данных в энергетике и тяжелой промышленности.
Советы по выбору и предостережения при использовании GE IS200AEPAH1AHD
Советы по выбору
- Определите тип сигналов и масштаб системы: Используйте GE IS200AEPAH1AHD если вам нужно собирать данные от 8–16 датчиков с разными типами сигналов (4–20 мА, 0–10 В, ±5 В) и требуется уровень безопасности SIL 2 (например, мониторинг турбин, реакторов). Для меньших систем (≤8 датчиков) можно выбрать компактные модели GE IS200AEXCH1A, но GE IS200AEPAH1AHD предоставляет запас по каналам для будущшего расширения. Проверяйте совместимость с контроллером через ссылку на GE IS200AEPAH1AHD.
- Учтите условия эксплуатации: Для зон с высокими электромагнитными помехами (например, рядом с трансформаторами ТЭС) монтируйте модуль в экранированные шкафы — это повышает устойчивость GE IS200AEPAH1AHD к помехам и предотвращает искажение сигналов.
- Планируйте калибровку: Запланируйте годовую калибровку модуля с использованием эталонных сигнальных генераторов (например, GE Calibrator 3500) — это поддерживает точность измерений и подтверждает соответствие стандартам IEC 61508.
Предостережения
- Не превышайте пределы входных сигналов: Эксплуатация GE IS200AEPAH1AHD с сигналами выше 10 В, ниже -5 В или выше 20 мА может привести к повреждению каналов — регулярно проверяйте параметры датчиков через ПО GE CIMPLICITY.
- Проводите регулярную диагностику: Каждые 6 месяцев запускайте тесты самодиагностики через ToolboxST — проверяйте состояние изоляции каналов, связь с контроллером и наличие обрывов в цепях датчиков, чтобы выявить деградацию компонентов на ранней стадии.
- Используйте только оригинальные запчасти и ПО: При ремонте или обновлении используйте официальные запчасти GE и лицензионное ПО — неоригинальные компоненты могут нарушить изоляцию каналов или снизить точность, что опасно для критических процессов.
