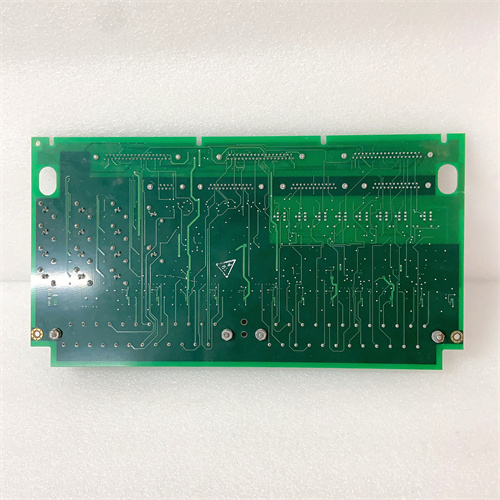

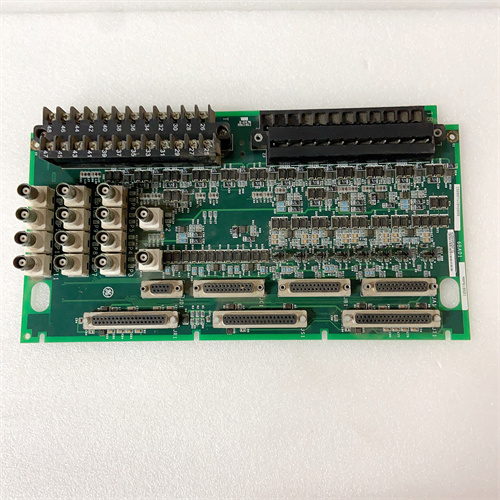

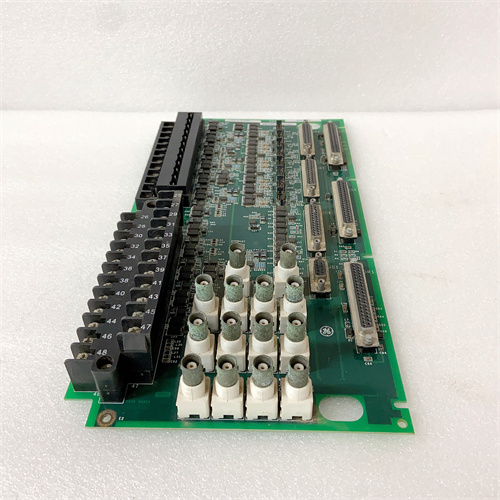

GE IS200AEPAH1BKE

Описание

Описание продукта

Параметры продукта

• Тип устройства: Комбинированный аналоговый модуль ввода-вывода для системы автоматизации GE Mark VIe (модифицированная версия)
• Совместимость: Контроллеры GE Mark VIe (IC698CPE030, IC698CPE040, IC698CPE050), шасси Mark VIe (IC698CHS010, IC698CHS020, IC698CHS030), программное обеспечение GE ControlST
• Количество каналов: 8 аналоговых входов + 4 аналоговых выходов (независимые, настраиваемые)
• Конфигурация каналов:
  • Входные каналы: 2 группы по 4 канала (каждая группа настраивается на тип сигнала независимо)
  • Выходные каналы: 1 группа из 4 каналов (настраиваемые на ток или напряжение)
• Поддерживаемые типы сигналов:
  • Входные сигналы: 4–20 мА (ток), 0–10 В DC / ±10 В DC / 0–5 В DC (напряжение), термокупли (J, K, T, E, R, S, B, N), резистивные датчики (Pt100, Pt1000, Ni100)
  • Выходные сигналы: 4–20 мА (ток, максимальная нагрузка 800 Ом), 0–10 В DC / ±10 В DC (напряжение)
• Параметры точности:
  • Погрешность измерения (входы): ≤ ±0,015% от полного диапазона (при 25 °C)
  • Погрешность генерации сигнала (выходы): ≤ ±0,02% от полного диапазона (при 25 °C)
  • Разрешение АЦП/ЦАП: 20 бит (входы) / 18 бит (выходы)
  • Задержка реакции: ≤ 0,8 мс (входы), ≤ 1,2 мс (выходы)
• Изоляция:
  • Канал-канал: 2000 В AC (галванческая изоляция, усиленная версия)
  • Группа-питание: 3500 В AC (усилированная изоляция от питания и контроллера)
  • Канал-контроллер: 3500 В AC
• Питание:
  • Входное напряжение: от шасси Mark VIe (24 В DC ±10%)
  • Потребляемая мощность: ≤ 15 Вт
• Температурный диапазон эксплуатации: -30 °C до +80 °C (экстремальный диапазон)
• Влажность: 5–95% RH (без конденсации)
• Степень защиты: IP20 (для установки в шкафы промышленного класса)
• Размеры (Ш x В x Г): 150 mm x 250 mm x 80 mm (стандартный размер модуля Mark VIe)
• Вес: 约 2,1 кг
• Защита:
  • Защита от статического разряда (ESD) ±35 кВ (контактное) / ±30 кВ (аэродинамическое)
  • Фильтрация электромагнитных помех (EMC) по EN 55011/EN 55022 (класс B)
  • Защита каналов от перегрева, короткого замыкания, обратного полярности и агрессивных химических сред
  • Трехслойные RC-фильтры на каждом канале (для фильтрации низкочастотных и высокочастотных помех)
• Дополнительные функции:
  • Индикаторы статуса (LED: питание модуля, состояние каждого канала, ошибки, активность сигналов)
  • Конфигурация через программное обеспечение GE ControlST
  • Поддержка горячего замены (при соответствующей конфигурации шасси и контроллера)
  • Логирование ошибок и диагностика в реальном времени (обрыв датчика, перегрузка, искажение сигнала, нестабильность питания)
  • Автоматическая температурная компенсация (в диапазоне -30 °C до +80 °C)
  • Резервное хранение конфигурации (встроенная флеш-память + двойной слот для микрокарт)
  • Поддержка удаленной диагностики и калибровки через интерфейс контроллера Mark VIe

Преимущества и особенности

• Ультравысокая точность и разрешение: GE IS200AEPAH1BKE [ссылка на продукт] оснащен 20-битным АЦП для входов и 18-битным ЦАП для выходов, обеспечивая погрешность ≤ ±0,015% (входы) и ≤ ±0,02% (выходы) — критично для контроля параметров реакторов и турбин.
• Усиленная изоляция и защита: Галванческая изоляция 2000 В AC между каналами и 3500 В AC от питания/контроллера эффективно защищает модуль от сильных электромагнитных помех и перепадов напряжения на энергетических объектах.
• Расширенная универсальность: Поддержка расширенного набора термокуплей, резистивных датчиков и двунаправленных напряжностных сигналов позволяет интегрировать GE IS200AEPAH1BKE с разнороднымmicromachines без дополнительных адаптеров.
• Экстремальная отказоустойчивость: Поддержка горячего замены, детальная диагностика по каналам и двойное резервное хранение конфигурации позволяют устранять неполадки без остановки системы, минимизируя время простоя.
• Адаптация к экстремальным условиям: Экстремальный температурный диапазон (-30 °C до +80 °C) и усиленная защита от ESD/химических сред делают модуль устойчивым к перепадам температуры, вибрациям и агрессивным средам.

Прикладные случаи в отраслях

• Атомная энергетика: Контроль системы охлаждения и давления в реакторах — GE IS200AEPAH1BKE [ссылка на продукт] обрабатывает сигналы от высокоточных резистивных датчиков температуры (входы) и управляет приводами регулирующих клапанов (выходы), соответствуюя строгим требованиям к безопасности и надежности ядерных установок. Усиленная изоляция предотвращает влияние электромагнитных помех.
• Теплоэнергетика: Мониторинг и управление турбинами на ТЭС — модуль считывает сигналы отmicromachines скорости вращения и давления пара (входы), а также управляет гидропередачами и системами смазки (выходы). Ультравысокая точность гарантирует стабильную генерацию электроэнергии и снижение эксплуатационных расходов.
• Нефтегазовая отрасль: Мониторинг и управление добычными комплексами на морских платформах и арктических полях — GE IS200AEPAH1BKE адаптирован к экстремальным температурам (-30 °C до +80 °C) и вибрациям, обрабатывая сигналы отmicromachines давления (входы) и управляя клапанами на трубопроводах (выходы).
• Химическая промышленность: Контроль реакторных процессов на крупных химических заводах — модуль обрабатывает сигналы от термокуплей иmicromachines pH уровня (входы) и управляет дозирующимиmicromachines реагентов (выходы), обеспечивая соблюдение технологических параметров и безопасность процессов. Защита от химических сред предотвращает повреждение компонентов.
• Гидроэнергетика: Мониторинг уровня воды и управления гидротурах на ГЭС в северных регионах — GE IS200AEPAH1BKE передаёт данные о уровне воды (входы) и управляет приводами ворот (выходы), адаптируясь к низким температурам зимних периодов и обеспечивая оптимизацию выработки электроэнергии.

Сравнение с конкурентами

• В отличие от аналогов с погрешностью ≥ ±0,03% и разрешением 16–18 бит, GE IS200AEPAH1BKE предлагает 20-битное разрешение входов и погрешность ≤ ±0,015%, обеспечивая более точные измерения для критических процессов.
• Конкурентные модули часто имеют изоляцию ≤ 1500 В AC и температурный диапазон до +70 °C, в то время как GE IS200AEPAH1BKE [ссылка на продукт] оснащена усиленной изоляцией 2000 В AC и экстремальным диапазоном -30 °C до +80 °C, расширяя область применения в суровых условиях.
• Поддержка удаленной калибровки и двойного резервного хранения конфигурации превосходит аналогов, где эти функции отсутствуют или требуют остановки системы.
• Защита от агрессивных химических сред и повышенная защита от ESD (±35 кВ) делает модуль более долговечным, чем конкуренты с базовыми мерами защиты.
• Бренд GE предоставляет 5-летнюю гарантию и специализированную техническую поддержку для GE IS200AEPAH1BKE, в то время как большинство конкурентных модулей имеют гарантию 1–3 лет, подтверждая высокую надежность и долговечность.

Советы по выбору и предостережению

• При выборе убедитесь, что GE IS200AEPAH1BKE совместим с вашей системой GE Mark VIe (контроллером и шасси) — модуль не подходит для других серий автоматизации GE или сторонних производителей.
• При подключении токовых выходов не превышайте максимальную нагрузку 800 Ом — перегрузка может привести к искажению сигнала или повреждению канала.
• Для резистивных датчиков высокой точности (Pt1000) используйте 4-проводное подключение — это устраняет влияние сопротивления кабеля на точность измерений, особенно при длинных прокладах (более 50 метров).
• Используйте только экранированные кабели категории Cat 6A для подключенияmicromachines: критично для термокуплей и слабых сигналов, чтобы снизить электромагнитные помехи.
• Регулярно выполняйте удаленную калибровку через GE ControlST: это поддерживает высокую точность измерений, особенно после длительной эксплуатации в экстремальных условиях.
• Обновляйте прошивку модуля через GE ControlST: обновления исправляют баги, улучшают стабильность и расширяют совместимость с новымиmicromachines высокой точности.
• Обеспечьте достаточную вентиляцию шкафа: при работе с максимальной нагрузкой всех каналов модуль выделяет тепло — отсутствие вентиляции может привести к перегреву и снижению точности.
