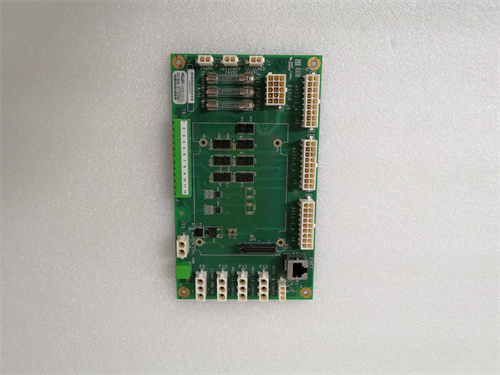

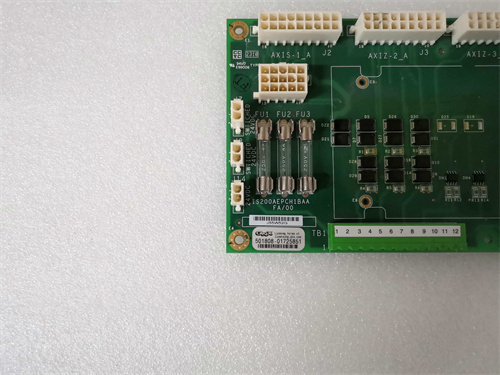

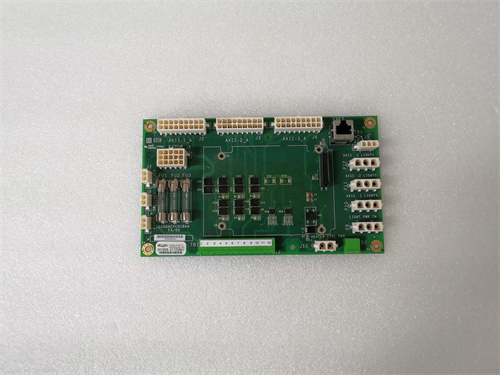

GE IS200AEPCH1ABC

Технические параметры продукта

GE IS200AEPCH1ABC имеет технические характеристики, оптимизированные для комплексной обработки аналоговых сигналов и работы в условиях turbomachinery:

Параметры аналоговых входов:
- Количество каналов: 8 независимых аналоговых входных каналов (настраиваемые по типу сигнала);
- Поддерживаемые типы сигналов:
  - Токовые: 4–20 мА DC, 0–20 мА DC (для датчиков давления, расхода, скорости);
  - Напряжностные: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC (для датчиков температуры, уровня жидкости);
  - Температурные: Поддержка термопар (Т-тип, К-тип, J-тип) и резистивных термометров (RTD, Pt100) — без внешних конвертеров;
- Разрядность АЦП: 16 бит — разрешение для 4–20 мА: 0,006 мА; для 0–10 В: 0,003 мВ;
- Точность измерения: ±0,1% от полного диапазона (25 ±5 °C) / ±0,25% (0–60 °C) — гарантирует достоверность данных от сенсоров.
Параметры аналоговых выходов:
- Количество каналов: 4 независимых аналоговых выходных каналов (настраиваемые по типу сигнала);
- Поддерживаемые типы сигналов:
  - Токовые: 4–20 мА DC (для гидроприводов, дроссельных клапанов — дистанционная передача);
  - Напряжностные: 0–5 В DC, 0–10 В DC (для локальных исполнителей — вентиляторы, электромагниты);
- Разрядность ЦАП: 16 бит — разрешение для 4–20 мА: 0,006 мА; для 0–10 В: 0,003 мВ;
- Точность сигнала: ±0,1% от полного диапазона (25 ±5 °C) / ±0,25% (0–60 °C) — стабильность команд для исполнителей;
- Максимальная нагрузка: Для 4–20 мА — минимальное сопротивление 250 Ом (кабели до 1000 м); для 0–10 В — максимальный ток 50 мА DC.
Параметры защиты и устойчивости:
- Оптоизоляция: 2500 В AC между входами/выходами и шиной питания Mark VIe — защищает контроллер от замыканий и перепадов напряжения;
- Защита от перегрузки/закрытия: Токовые ограничители на выходах (максимальный ток 25 мА для 4–20 мА) и диоды-защитники на входах — предотвращают повреждение АЦП/ЦАП;
- Устойчивость к ЭМП: Соответствует MIL-STD-461F (класс A) — устойчив к радиочастотным полям (30 В/м), статическому разряду (±15 кВ);
- Устойчивость к вибрации: 5 г (10–2000 Гц) — соответствует требованиям к оборудованию в турбинных залах.
Эксплуатационные параметры:
- Питание: DC 5 В ±10% (от шасси Mark VIe) — общий ток потребления ≤250 мА;
- Температурный диапазон: 0 °C до +60 °C (принудительная вентиляция);
- Влажность: До 95% (без конденсации) — работает в условиях повышенной влажности (ТЭЦ,marined платформы);
- Монтаж: Слотное крепление в шасси Mark VIe (19-дюймовое) — компактное размещение;
- Диагностика: Встроенная диагностика по каналу (ошибка АЦП/ЦАП, перегрузка, разрыв кабеля) — логи хранятся в памяти (до 500 событий) и передаются в SCADA.

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте

Первым делом представим GE IS200AEPCH1ABC — это многофункциональный аналоговый модуль (комбинированный аналоговый входно-выходной модуль) для систем автоматизации GE Mark VIe, специализирующийся на обработке аналоговых сигналов и управлении исполнительными механизмами в turbomachinery (газотурбины, паротурбины, комбинированные циклы электростанций). Модуль сочетает в себе аналоговые входы (для считывания данных от сенсоров температуры, давления, скорости) и аналоговые выходы (для передачи команд к гидроприводам, дроссельным клапанам), обеспечивая комплексную интеграцию данных и управления в едином устройстве. Детальную информацию о технических характеристиках, поддерживаемых сигналах и совместимости с Mark VIe можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS200AEPCH1ABC].

Модуль GE IS200AEPCH1ABC отличается гибкостью и высокой производительностью — например, на паротурбинной электростанции он считывает сигналы от 6 датчиков температуры пара (4–20 мА) и 4 датчиков давления (0–10 В) через входные каналы, а через выходные каналы управляет 4 гидроприводами дроссельных клапанов (4–20 мА) и 2 вентиляторами охлаждения (0–5 В). Благодаря встроенной синхронизации входов и выходов, GE IS200AEPCH1ABC обеспечивает быструю обратную связь — данные от сенсоров обрабатываются и преобразуются в команды исполнителям за ≤2 мс, критично для стабильной регулировки турбинных параметров. Также GE IS200AEPCH1ABC легко интегрируется с другими модулями Mark VIe (например, цифровым входным модулем GE IS200IOCCH1A или коммуникационным модулем GE IS200COMM), формируя полноценную систему управления турбиной с реальным временем.

Технические параметры продукта

Параметры аналоговых входов:
- Количество каналов: 8 независимых аналоговых входных каналов (настраиваемые по типу сигнала);
- Поддерживаемые типы сигналов:
  - Токовые: 4–20 мА DC, 0–20 мА DC (для датчиков давления, расхода, скорости);
  - Напряжностные: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC (для датчиков температуры, уровня жидкости);
  - Температурные: Поддержка термопар (Т-тип, К-тип, J-тип) и резистивных термометров (RTD, Pt100) — без внешних конвертеров;
- Разрядность АЦП: 16 бит — разрешение для 4–20 мА: 0,006 мА; для 0–10 В: 0,003 мВ;
- Точность измерения: ±0,1% от полного диапазона (25 ±5 °C) / ±0,25% (0–60 °C) — гарантирует достоверность данных от сенсоров.
Параметры аналоговых выходов:
- Количество каналов: 4 независимых аналоговых выходных каналов (настраиваемые по типу сигнала);
- Поддерживаемые типы сигналов:
  - Токовые: 4–20 мА DC (для гидроприводов, дроссельных клапанов — дистанционная передача);
  - Напряжностные: 0–5 В DC, 0–10 В DC (для локальных исполнителей — вентиляторы, электромагниты);
- Разрядность ЦАП: 16 бит — разрешение для 4–20 мА: 0,006 мА; для 0–10 В: 0,003 мВ;
- Точность сигнала: ±0,1% от полного диапазона (25 ±5 °C) / ±0,25% (0–60 °C) — стабильность команд для исполнителей;
- Максимальная нагрузка: Для 4–20 мА — минимальное сопротивление 250 Ом (кабели до 1000 м); для 0–10 В — максимальный ток 50 мА DC.
Параметры защиты и устойчивости:
- Оптоизоляция: 2500 В AC между входами/выходами и шиной питания Mark VIe — защищает контроллер от замыканий и перепадов напряжения;
- Защита от перегрузки/закрытия: Токовые ограничители на выходах (максимальный ток 25 мА для 4–20 мА) и диоды-защитники на входах — предотвращают повреждение АЦП/ЦАП;
- Устойчивость к ЭМП: Соответствует MIL-STD-461F (класс A) — устойчив к радиочастотным полям (30 В/м), статическому разряду (±15 кВ);
- Устойчивость к вибрации: 5 г (10–2000 Гц) — соответствует требованиям к оборудованию в турбинных залах.
Эксплуатационные параметры:
- Питание: DC 5 В ±10% (от шасси Mark VIe) — общий ток потребления ≤250 мА;
- Температурный диапазон: 0 °C до +60 °C (принудительная вентиляция);
- Влажность: До 95% (без конденсации) — работает в условиях повышенной влажности (ТЭЦ,marined платформы);
- Монтаж: Слотное крепление в шасси Mark VIe (19-дюймовое) — компактное размещение;
- Диагностика: Встроенная диагностика по каналу (ошибка АЦП/ЦАП, перегрузка, разрыв кабеля) — логи хранятся в памяти (до 500 событий) и передаются в SCADA.

Преимущества и особенности

GE IS200AEPCH1ABC выделяется среди комбинированных аналоговых модулей благодаря ряду уникальных преимуществ:

Комплексность функций и экономия места: Сочетание 8 аналоговых входов и 4 выходов в одном модуле позволяет GE IS200AEPCH1ABC заменить два отдельных модуля (входной + выходной), сокращая количество слотов в шасси Mark VIe на 50%. Например, на компрессорной станции один GE IS200AEPCH1ABC заменяет отдельный входной модуль (для датчиков давления) и выходной модуль (для гидроприводов), экономя место и снижая стоимость системы.
Быстрая синхронизация входов и выходов: Время обработки данных и передачи команд ≤2 мс делает GE IS200AEPCH1ABC идеальным для систем с обратной связью — например, на газотурбинной электростанции сигнал от датчика скорости (вход) обрабатывается за 0,8 мс, а команда на регулировку дроссельного клапана (выход) передается за 0,5 мс, предотвращая колебания скорости ротора при изменении нагрузки.
Универсальность сигналов и простота настройки: Поддержка термопар, RTD, токовых и напряжностных сигналов на входах, а также стандартных выходных сигналов (4–20 мА/0–10 В) делает GE IS200AEPCH1ABC универсальным для разных сценариев. Настройка каналов через ПО GE Proficy Machine Edition не требует глубоких знаний — достаточно выбрать тип сигнала из списка, и модуль автоматически применяет соответствующие параметры (диапазон, фильтрацию).
Надежность и безопасность в turbomachinery: Оптоизоляция 2500 В AC и защита от перегрузки гарантируют, что GE IS200AEPCH1ABC работает стабильно в жестких условиях. Например, при разрыве кабеля к термопаре модуль отправляет сигнал об ошибке в контроллер, который автоматически переключает турбину в режим холостого хода, предотвращая перегрев и повреждение деталей.

Примеры применения в отраслях

GE IS200AEPCH1ABC широко используется в системах Mark VIe для управления turbomachinery в критических отраслях:

Энергетика (комбинированная цикловая электростанция 1500 МВт): На электростанции GE IS200AEPCH1ABC управляет параметрами газотурбины:
- Входные каналы (1–4): Считывают сигналы от датчиков температуры газового тракта (термопар К-тип);
- Входные каналы (5–8): Считывают сигналы от датчиков давления компрессора (4–20 мА);
- Выходные каналы (1–2): Управляют гидроприводами дроссельных клапанов (4–20 мА);
- Выходные каналы (3–4): Управляют вентиляторами охлаждения турбины (0–10 В);

  При превышении температуры газового тракта контроллер через GE IS200AEPCH1ABC снижает подачу газа (закрывает дроссели) и увеличивает скорость вентиляторов, стабилизируя температуру за 5 секунд.
Нефтегазовая отрасль (газопроводная компрессорная станция): На станции GE IS200AEPCH1ABC контролирует работу компрессоров:
- Входные каналы (1–3): Считывают сигналы от RTD датчиков температуры компрессорных подшипников (Pt100);
- Входные каналы (4–6): Считывают сигналы от датчиков расхода газа (0–10 В);
- Входные каналы (7–8): Считывают сигналы от датчиков давления на входе/выходе компрессора (4–20 мА);
- Выходные каналы (1–4): Управляют гидроприводами регулирующих лопаток компрессоров (4–20 мА);

  При повышении температуры подшипников выше 80 °C GE IS200AEPCH1ABC отправляет команду на снижение скорости компрессора, предотвращая износ подшипников.
Теплоснабжение (городская ТЭЦ с паротурбиной 100 МВт): На ТЭЦ GE IS200AEPCH1ABC управляет системами подачи пара:
- Входные каналы (1–5): Считывают сигналы от датчиков давления пара в магистралях (4–20 мА);
- Входные каналы (6–8): Считывают сигналы от датчиков уровня воды в котлах (0–5 В);
- Выходные каналы (1–2): Управляют клапанами подачи воды в котлы (4–20 мА);
- Выходные каналы (3–4): Управляют клапанами сброса избыточного пара (0–10 В);

  При падении уровня воды в котле GE IS200AEPCH1ABC открывает клапаны подачи воды и закрывает клапаны сброса пара, восстанавливая уровень за 10 секунд.

Сравнение с конкурентами

Для оценки преимуществ GE IS200AEPCH1ABC рассмотрим его сравнение с аналогичными комбинированными модулями — Siemens S7-1500 SM 1234 AO/AO и Rockwell Allen-Bradley 1756-OF8H.

Параметр	GE IS200AEPCH1ABC	Siemens S7-1500 SM 1234	Rockwell 1756-OF8H
Входные каналы	8 (AC + термопар/RTD)	4 (AC)	8 (AC)
Выходные каналы	4 (AO)	2 (AO)	0 (только входы)
Разрядность АЦП/ЦАП	16 бит / 16 бит	14 бит / 14 бит	16 бит / —
Точность (вход/выход)	±0,1% / ±0,1%	±0,3% / ±0,3%	±0,15% / —
Устойчивость к вибрации	5 г (10–2000 Гц)	3 г (10–500 Гц)	3,5 г (10–500 Гц)
Совместимость	GE Mark VIe	Siemens S7-1500	Rockwell ControlLogix
Стоимость (средняя)	Высокая	Средняя	Средняя

Как видно из таблицы, GE IS200AEPCH1ABC превосходит конкурентов по количеству каналов (8 входов + 4 выходов vs 4+2 или 8+0), разрядности и точности — критические параметры для комплексного управления turbomachinery. По сравнению с Rockwell 1756-OF8H (только входы), он не требует дополнительного выходного модуля, экономя место и стоимость. Уникальное преимущество — поддержка термопар/RTD и синхронизация входов/выходов — делает GE IS200AEPCH1ABC единственным оптимальным решением для систем Mark VIe.

Советы по выбору и предостережения

Советы по выбору:
1. Учтите тип контроллера и требуемые функции: Если вы используете GE Mark VIe и нуждаетесь в комплексной обработке аналоговых сигналов (входы + выходы) с поддержкой термопар/RTD, GE IS200AEPCH1ABC — идеальный выбор. Для систем Siemens/Rockwell лучше выбрать модули этих брендов, но они не обеспечат такой же комплексность.
2. Оцените длину кабелей к исполнителям: При дистанции >800 м выбирайте токовые выходы (4–20 мА) через GE IS200AEPCH1ABC — они более устойчивы к помехам, чем напряжностные. Убедитесь, что сопротивление кабеля не превышает 250 Ом.
3. Для получения информации о сертификациях (ATEX, IECEx) для опасных зон обратитесь к ссылке: [ссылка на продукт GE IS200AEPCH1ABC].
Предостережения:
1. Калибруйте модуль регулярно: Калибруйте GE IS200AEPCH1ABC раз в 2 года с эталонными устройствами — смещение точности >0,25% может привести к нестабильной регулировке турбины.
2. Не превышайте пределы нагрузки: Для выходов 4–20 мА не подключайте нагрузки с сопротивлением <250 Ом; для 0–10 В ограничивайте ток ≤50 мА — это предотвращает перегрузку ЦАП.
3. Защитите кабели от помех: Кабели от входов (особенно термопар/RTD) и выходов должны быть экранированы и прокладываться отдельно от силовых линий — это уменьшит электромагнитные помехи и сохранит точность сигнала.

IS200AEPCH1ABC
