Описание
Общая информация о продукте и ссылка
Первым делом стоит представить ключевой компонент аналоговой обработки сигналов для систем управления турбинами от бренда GE — модель IS200AEPCH1BAA, которая относится к серии аналоговых входных модулей для системы GE Speedtronic Mark V. Ссылка на продукт GE IS200AEPCH1BAA будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IS200AEPCH1BAA выполняет функцию считывания и преобразования аналоговых сигналов от сенсоров (температуры, давления, скорости турбины) в цифровые данные для контроллера Mark V, обеспечивая точную мониторинг параметров критических процессов. Благодаря высокой точности и устойчивости к помехам, GE IS200AEPCH1BAA является неотъемлемым элементом в газовых, паровых и гидротурбинных электростанциях, где ошибка в измерении может привести к авариям.
Описание продукта

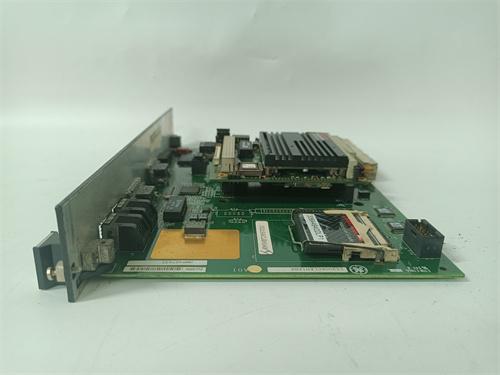

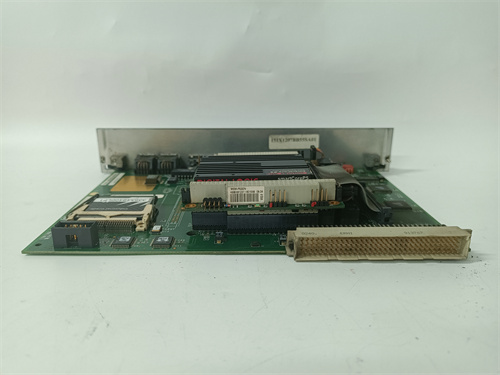

GE IS200AEPCH1BAA — это аналоговый входной модуль от GE, разработанный специально для интеграции с системой Speedtronic Mark V для считывания низковольтных аналоговых сигналов от промышленных сенсоров. Модуль GE IS200AEPCH1BAA оснащен 8 независимыми каналами, каждый из которых может быть индивидуально настроен под тип сигнала: токовой (4–20 мА) или напряжевой (0–10 В DC, ±5 В DC), что позволяет подключать разные типы сенсоров — например, термокупели для измерения температуры газового выхлопа (4–20 мА) или манометры для контроля давления пара (0–10 В DC).
Конструкция GE IS200AEPCH1BAA учитывает специфику работы в турбинных залах: корпус модуля выполнен из жаропрочного пластика с ребрами для пассивного охлаждения, устойчив к вибрациям (до 10 Гц), температурным колебаниям (-10 °C до +65 °C) и влажности (уровень защиты IP20), а также оснащен защитными фильтрами от электромагнитных помех (EMC класс 3). Это гарантирует, что GE IS200AEPCH1BAA стабильно работает даже в условиях высоких электромагнитных полей (ближе к генератору) и перепадов температуры.
Модуль GE IS200AEPCH1BAA использует высокоточную аналого-цифровую конвертацию (ADC) с разрешением 16 бит и интегрированными усилителями сигнала, что обеспечивает измерение с погрешностью менее 0,1% от полного диапазона сигнала. Это критически важно для приложений, таких как измерение скорости турбины (где требуется точность до 0,01 об/с) или давления в камере сгорания (где дельта 0,1 бар может влиять на регулировку топлива). Каждый канал GE IS200AEPCH1BAA имеет изолированное питание и входы (изоляция до 500 В AC), что предотвращает проникновение помех от других модулей Mark V или высоковольтных цепей, искажающих измерения.
Особенно важно отметить, что GE IS200AEPCH1BAA поддерживает функцию самокалибровки: он автоматически корректирует нелинейности и дрейф сигнала в течение времени и при изменении температуры, устраняя необходимость частой ручной калибровки. Модуль GE IS200AEPCH1BAA также оснащен расширенной диагностикой каналов: он обнаруживает обрыв цепи сенсора, короткое замыкание или выход сигнала за допустимый диапазон, и передает эти ошибки в контроллер Mark V — операторы могут быстро локализовать неисправность (например, поврежденный кабель к термокупели) и устранить ее без остановки турбины.
Кроме того, GE IS200AEPCH1BAA полностью интегрируется с программным обеспечением GE Mark V Toolbox: через него можно настроить тип сигнала для каждого канала, задать границы алертов (например, предупреждение при температуре >500 °C) и отслеживать текущие значения сигналов в реальном времени. Данные от GE IS200AEPCH1BAA передаются в контроллер Mark V по внутренней шине данных с задержкой менее 5 мс, что обеспечивает своевременную реакцию системы на изменения параметров — например, снижение подачи топлива при превышении температуры выхлопа.
Технические параметры
- Тип модуля: Аналоговый входной модуль для GE Speedtronic Mark V.
- Количество каналов: 8 независимых аналоговых входов — точные спецификации уточняются по ссылке на GE IS200AEPCH1BAA.
- Поддерживаемые сигналы:
- Токовые: 4–20 мА (максимальное сопротивление входа: 250 Ом);
- Напряжевые: 0–10 В DC, ±5 В DC (Входное сопротивление: 100 кОм).
- Разрешение ADC: 16 бит (для высокой точности измерения).
- Погрешность измерения: <0,1% от полного диапазона (в диапазоне температур 25–40 °C).
- Время отклика: <5 мс (время между получением сигнала и передачей цифровых данных в контроллер).
- Изоляция: Входная изоляция 500 В AC (между каналами и землей).
- Защита: EMC класс 3, защита от коротких замыканий (до 30 В DC), защита от перегрузки.
- Диапазон рабочих температур: -10 °C до +65 °C.
- Напряжение питания: 5 В DC (от шину Mark V), потребляемый ток — до 0,8 А.
- Совместимость: Только с системой GE Speedtronic Mark V (контроллеры DS200UDSAG1ADE, модули защиты DS200SHVMG1AFE).
Преимущества и особенности
- Высокая точность измерения: 16-битный ADC и погрешность <0,1% гарантируют точные данные о параметрах турбины, критические для безопасного и эффективного управления.
- Гибкая настройка каналов: Возможность индивидуальной конфигурации каждого канала под тип сигнала делает GE IS200AEPCH1BAA универсальным для разных сенсоров.
- Защита от помех: Изолированные входы и EMC класс 3 предотвращают искажение сигнала от внешних помех, обеспечивая стабильность измерений.
- Автоматическая самокалибровка: Устраняет дрейф сигнала и снижает затраты на обслуживание, не требуя частой ручной калибровки.
- Расширенная диагностика: Функция отслеживания неисправностей каналов позволяет операторам быстро реагировать на проблемы, минимизируя риск аварий.
Примеры применения в отраслях
- Газовые электростанции (ГЭС): В ГЭС GE IS200AEPCH1BAA считывает сигналы от сенсоров температуры газового выхлопа (4–20 мА) и давления в камере сгорания (0–10 В DC). Данные передаются в контроллер Mark V, который регулирует подачу газа: при превышении температуры >600 °C модуль отправляет сигнал о снижении подачи, предотвращая перегрев турбины.
- Паровые электростанции (ТЭЦ): В ТЭЦ GE IS200AEPCH1BAA подключен к термокупелям, измеряющим температуру пара в турбине (±5 В DC), и манометрам для контроля давления конденсата (4–20 мА). При падении давления ниже допустимого уровня модуль обнаруживает отклонение и сигнализирует контроллеру, который активирует насосы для восстановления давления.
- Гидроэлектростанции (ГЭС): В ГЭС GE IS200AEPCH1BAA считывает сигналы от датчиков скорости гидрогребней (0–10 В DC) и уровня воды в водоемах (4–20 мА). Данные используются для регулировки угла наклона гребней: при превышении скорости >150 об/с модуль передаёт сигнал о снижении нагрузки, защищая генератор от перегрузки.
Сравнение с конкурентами
| Параметр | GE IS200AEPCH1BAA | Конкурентные модели (Siemens SM 331, ABB AI830) |
|---|---|---|
| Количество каналов | 8 аналоговых входов | Siemens — 8 каналов; ABB — 8 каналов |
| Разрешение ADC | 16 бит | Siemens — 13 бит; ABB — 16 бит |
| Погрешность измерения | <0,1% | Siemens — <0,2%; ABB — <0,1% |
| Изоляция входов | 500 В AC | Siemens — 250 В AC; ABB — 500 В AC |
| Совместимость с GE | Полная с Speedtronic Mark V | Нет (требуется адаптеры и настройку ПО Mark V) |
| Время отклика | <5 мс | Siemens — <10 мс; ABB — <8 мс |
Советы по выбору и предостережения
Советы по выбору
- Убедитесь в совместимости с Mark V: GE IS200AEPCH1BAA предназначен исключительно для системы Speedtronic Mark V. Если у вас другая серия контроллеров (например, Mark VIe), выберите соответствующий аналоговый модуль (например, IS210IAIH1A) — уточните рекомендации по ссылке на GE IS200AEPCH1BAA.
- Определите тип сенсоров: Перед покупкой подсчитайте количество сенсоров и их тип сигнала (4–20 мА или 0–10 В DC) — 8 каналов GE IS200AEPCH1BAA достаточны для большинства средних турбинных установок; для больших систем подключите несколько модулей.
- Рассчитайте условия эксплуатации: Для турбинных залов с температурой >60 °C обеспечьте дополнительную вентиляцию шкафа с модулем — стандартный диапазон GE IS200AEPCH1BAA (-10 °C до +65 °C) допускает небольшие перепады, но длительная работа при максимальной температуре снижает ресурс.
Предостережения
- Монтаж и настройку выполняйте сертифицированными инженерами: Неправильное подключение сенсора (например, переполярность токового сигнала) может привести к повреждению входов GE IS200AEPCH1BAA или искажению данных. Используйте только специалистов с опытом работы с GE Speedtronic Mark V.
- Не превышайте пределы входного сигнала: Подключение сигнала выше 30 В DC (для напряжевых каналов) или тока >50 мА (для токовых каналов) вызовет выход модуля из строя — всегда проверяйте параметры сенсора перед подключением.
- Регулярно проверяйте самокалибровку: Каждый квартал запускайте процедуру самокалибровки через GE Mark V Toolbox — это поддерживает точность измерений и предотвращает дрейф сигнала.
- Храните запасной модуль: Для критических установок (например, ГЭС с единственной турбиной) покупайте запасной GE IS200AEPCH1BAA — это позволяет быстро заменить отказавший модуль и избежать остановки электростанции.
