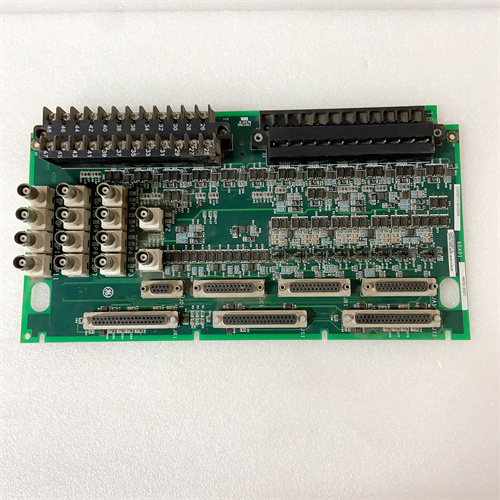

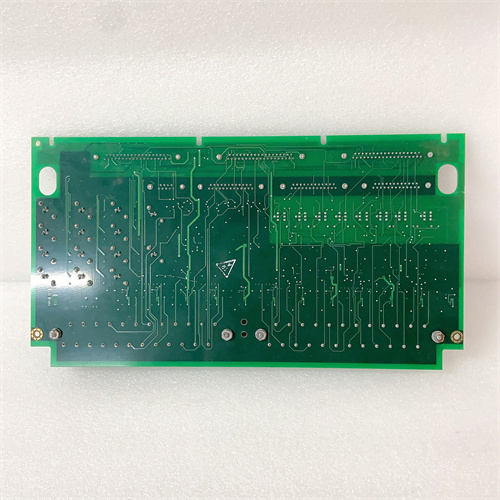

GE IS200BPPBH2CAA

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация входного и выходного питания:
  • Входное питание:
    • Тип: DC 24 В или AC 120/240 В (настраиваемый через перемычки);
    • Максимальный входной ток: 20 А (при DC 24 В) / 10 А (при AC 120 В) / 5 А (при AC 240 В);
    • Входные разъемы: 2 пары контактов (для избыточного входного питания) — поддерживает подключение двух независимых источников, предотвращая отключение при сбое одного.
  • Выходные каналы:
    • Количество выходов: 8 защищенных каналов (индивидуальная защита для каждого);
    • Тип выходного питания: DC 24 В (для логики модулей) или AC 120 В (для вспомогательного оборудования, например, вентиляторов);
    • Максимальный ток на выход: 2 А (первый и второй канал) / 1 А (остальные 6 каналов) — суммарный максимальный выходной ток: 8 А;
    • Выходные разъемы: Стандартные разъемы Phoenix Contact (для удобного подключения кабелей).
• Защитные функции:
  • Защита от короткого замыкания: На каждом выходе — предохранительное устройство (планка предохранителей или полупроводниковые защита) с током срабатывания 1,1–1,5 раза выше номинального — предотвращает повреждение модуля при замыкании выводов;
  • Защита от перегрузки: Термические реле на входе и выходах — отключают цепь при превышении температуры (≥ 85 °C) или тока выше максимального значения;
  • Защита от обратного тока: Диоды на входных контактах — блокируют ток, возникающий при неправильном подключении полярности входного питания;
  • Изоляция: Электрическая изоляция между входом и выходами — 1500 В AC (по стандарту IEC 61131-2) — защищает чувствительные компоненты Mark VI от перепадов напряжения.
• Индустриальные характеристики (устойчивость):
  • Температурный диапазон работы: 0 °C до +60 °C (оптимальный для шкафов управления turbomachinery);
  • Устойчивость к вибрациям: До 5 г (в диапазоне 10–500 Гц) — соответствует требованиям к оборудованию, эксплуатируемому рядом с ротативными частями турбины;
  • Устойчивость к электромагнитным помехам (EMC):
    • Иммунитет: Соответствует EN 61000-6-2 (индустриальная среда) — устойчив к электростатическому разряду (ESD) и радиочастотным полям (RFI) от двигателей;
    • Эмиссия: Соответствует EN 61000-6-4 — не влияет на работу соседних модулей Mark VI;
  • Класс защиты: IP20 (при монтаже в шасси Mark VI) — защищает от пыли и пальцев, требует установки в закрытых шкафах.
• Интеграция с системой Mark VI:
  • Тип шасси для монтажа: Совместимо с шасси Mark VI (например, GE IS200SHIH1A) — монтаж в стандартные слоты шасси;
  • Сигналы состояния: LED-индикаторы на входе (зеленый — питание присутствует) и каждом выходе (зеленый — выход активен, красный — ошибка/защита сработала) — для быстрой визуальной диагностики;
  • Сигналы аварии: 1 дискретный выход (DO, NPN) для сигнализации общей ошибки (активный уровень при срабатывании защиты на любом выходе) — подключается к контроллеру Mark VI для отправки уведомлений оператору.

Преимущества и особенности

1. Избыточное входное питание и индивидуальная защита выходов: Подключение двух независимых источников входного питания гарантирует, что GE IS200BPPBH2CAA продолжает работать при сбое одного источника — критично для систем, где отключение питания невозможно (например, запуск турбины). Индивидуальная защита каждого выхода также предотвращает «сгорание» всей системы при коротком замыкании в одной цепи — например, при замыкании на выходе 3 остальные 7 каналов продолжают питать свои компоненты.
2. Гибкая настройка входного и выходного напряжения: Возможность выбора входного напряжения (DC 24 В / AC 120/240 В) и выходного режима (DC 24 В для логики / AC 120 В для вспомогательного оборудования) делает GE IS200BPPBH2CAA универсальным для разных конфигураций Mark VI. Например, на газотурбинной установке можно подключить DC 24 В (от батарейного блока) на вход, а распределить DC 24 В на контроллеры и AC 120 В на вентиляторы шкафа — без необходимости дополнительных адаптеров.
3. Быстрая диагностика через LED-индикаторы: LED-индикаторы на входе и выходах позволяют операторам за несколько секунд определить причину неисправности — например, красный свет на выходе 5 указывает на перегрузку или короткое замыкание в цепи модуля, к которому он подключен. Это сокращает время простоя системы и упрощает обслуживание.
4. Совместимость с экосистемой Mark VI: GE IS200BPPBH2CAA полностью интегрируется с модулями Mark VI (контроллеры, модули I/O, питание) — он автоматически адаптируется к требованиям системы, не требуя ручной настройки параметров. Сигнал аварии также синхронизируется с контроллером, что позволяет оператору получать уведомления в SCADA-системе и реагировать на проблемы в реальном времени.

Примеры применения в отраслях

• Энергетика (газотурбинная установка): На 150 МВт газотурбинной установке GE IS200BPPBH2CAA распределяет питание между контроллером скорости GE IS200TREGH1BDB, модулем аналоговых входов GE IS210AEPAG1A, 4 датчиками скорости и 2 вентиляторами шкафа. Входной канал модуля подключен к двум источникам: основному DC 24 В (от силовой установки) и резервному DC 24 В (от батарей). При отключении основного источника модуль автоматически переключается на батареи, поддерживая питание контроллера и датчиков — это предотвращает остановку турбины и потерю электроэнергии.
• Нефтегазовая промышленность (центробежный компрессор): На компрессоре для транспортировки газа GE IS200BPPBH2CAA питает модуль регулировки давления, 3 датчика давления, электромагнитный клапан и панель оператора. При коротком замыкании в цепи клапана защита на соответствующем выходе модуля срабатывает (красный LED), но питание остальных компонентов (датчики, контроллер) не прерывается — оператор может быстро устранить неисправность без остановки компрессора.
• Теплоэнергетика (котел ТЭС): На котле с питанием углем GE IS200BPPBH2CAA распределяет AC 120 В на вентиляторы горючего, DC 24 В на контроллеры подачи угла и датчики температуры. Изоляция 1500 В AC защищает модуль от перепадов напряжения от электродвигателей вентиляторов, а термические реле предотвращают перегрузку при увеличении тока в цепях вентиляторов (например, при засорении фильтров).

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите тип и параметры входного питания: Если система использует DC 24 В (с батарейным резервом) или AC 120/240 В, GE IS200BPPBH2CAA с настраиваемым входом подходит идеально. Для систем, где требуется избыточность (не допускается отключение питания), убедитесь в подключении двух независимых входных источников.
  2. Рассчитайте количество и ток выходных нагрузок: Для систем с 5–8 компонентами (контроллеры, датчики, исполнительные механизмы) с током ≤ 2 А GE IS200BPPBH2CAA является оптимальным выбором. Для нагрузок с током > 2 А рекомендуйте использовать модули с более высоким выходным током (например, GE IS200BPPBH3CAA — 3 А на выход).
  3. Для получения информации о совместимости с модулями Mark VI (например, GE IS200TREGH1BDB) или рекомендациях по подключению обратитесь к ссылке: [ссылка на продукт GE IS200BPPBH2CAA].
• Предостережения:
  1. Не превышайте максимальный входной и выходной ток: Превышение 20 А на входе (DC 24 В) или 2 А на выходе может привести к срабатыванию защиты или повреждению модуля — используйте амперметр для измерения тока перед подключением нагрузок.
  2. Проверяйте полярность входного питания: При подключении DC 24 В убедитесь в правильной полярности (положительный — к «+», отрицательный — к «-») — неправильное подключение может повредить диоды обратного тока и модуль.
  3. Регулярно проверяйте состояние защитных устройств: Ежемесячная проверка предохранителей или полупроводниковых защит на выходах гарантирует, что они сработают при необходимости. Заменяйте поврежденные защитные элементы только на оригинальные GE компоненты.
  4. Монтируйте модуль в шкафах с вентиляцией: 尽管 GE IS200BPPBH2CAA имеет термическую защиту, перегрев шкафа (температура > 60 °C) может снизить срок службы модуля — используйте шкафы с принудительной вентиляцией для поддержания оптимальной температуры.
