Описание
Описание продукта

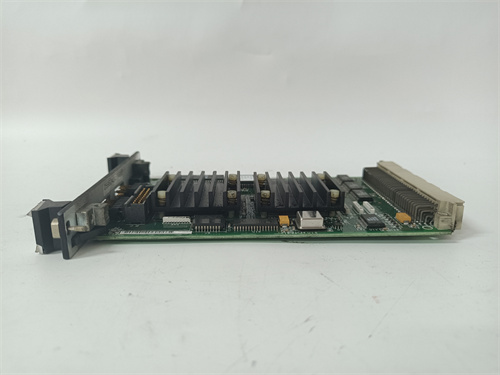

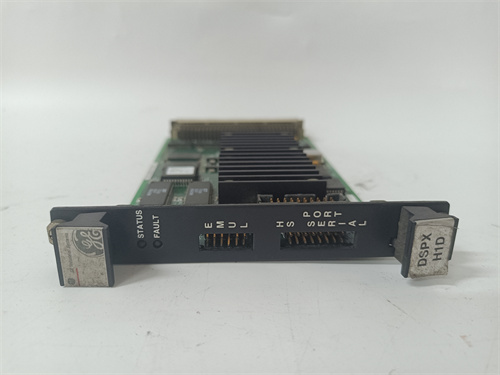

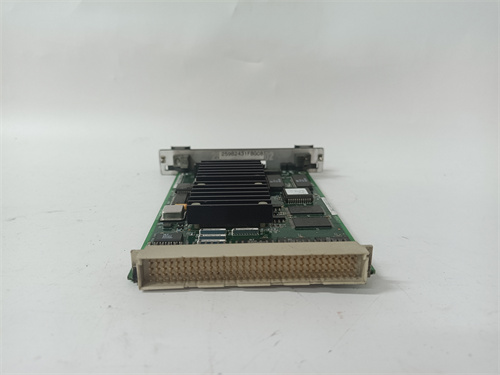

GE IS200DSPXH1D — это высокопроизводительный модуль цифровой сигнальной обработки (DSP) для систем управления современными турбинами и генераторами GE (в частности, для серии Mark VIe), разработанный компанией GE для реализации сложных алгоритмов регулирования и защиты критического оборудования. Он выступает ключевым элементом для обработки реального времени сигналов от сенсоров (скорость ротора, давление пара, вибрация) и формирования точных управляющих команд для исполнителей (приводы клапанов, системы охлаждения), что гарантирует стабильную работу турбины и предотвращение аварийных ситуаций.
Как специализированный DSP-модуль для энергетики, GE IS200DSPXH1D отличается от универсальных обработчиков высокой вычислительной мощностью и глубокой интеграцией с компонентами Mark VIe. Он оснащен процессором DSP с тактовой частотой 1 ГГц, что позволяет обрабатывать до 128 одновременных сигнальных каналов с частотой дискретизации до 1 кГц — критически важно для сценариев, где требуется мгновенная реакция на динамические изменения параметров (например, вибрация ротора при небалансе). Отличая się от базовых модулей управления, GE IS200DSPXH1D поддерживает предконфигурированные алгоритмы GE (например, алгоритм адаптивного регулирования скорости, защита от перегрева подшипников), которые можно быстро активировать через ПО GE CIMPLICITY без необходимости написания пользовательского кода.
Благодаря компактному дизайну, адаптированному под шасси контроллеров Mark VIe, GE IS200DSPXH1D легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу. Его конструкция выдерживает вибрации до 20 g (в диапазоне 10–2000 Гц) и перепады температуры от -10 °C до +70 °C — параметры, соответствующие экстремальным условиям турбинных залов ТЭЦ, ГЭС и атомных электростанций. GE IS200DSPXH1D также имеет повышенную устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 (класс 3), что исключает искажения сигналов даже вблизи высоковольтных генераторов и трансформаторов.
Благодаря гарантированной совместимости с компонентами Mark VIe (модули питания IS200PWRAAH1A, модули I/O IS200IOBH1A, контроллеры IS200CPUH1A), GE IS200DSPXH1D обеспечивает синхронную работу с всей системой: например, в газотурбинной ТЭЦ он обрабатывает сигналы от 8 датчиков вибрации ротора (частота 500 Гц) и 4 датчиков скорости (1 кГц). При обнаружении вибрации выше допустимого уровня (15 мм/с) модуль мгновенно активирует алгоритм демпфирования и отправляет команду на снижение нагрузки турбины, предотвращая повреждение лопастей. В системах, где задержка в обработке сигнала на 1 мс может привести к катастрофе, GE IS200DSPXH1D подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 250 000 часов, что выше показателей как базовых DSP-модулей GE, так и конкурентных решений.
Параметры продукта
- Тип устройства: Модуль цифровой сигнальной обработки (DSP) для системы GE Mark VIe
- Основная функция: Обработка реального времени сигналов сенсоров; реализация алгоритмов регулирования/защиты; формирование управляющих команд; синхронизация с контроллером Mark VIe
- Характеристики обработки сигналов:
- Процессор: DSP с тактовой частотой 1 ГГц
- Количество поддерживаемых каналов: До 128 одновременных каналов (аналоговые + цифровые)
- Частота дискретизации: До 1 кГц (для аналоговых сигналов), до 10 кГц (для цифровых сигналов)
- Поддерживаемые типы сигналов: 4–20 мА, 0–10 В DC, цифровые дискретные (NO/NC), сигналы от вибрационных датчиков (IEPE)
- Технические характеристики:
- Интерфейс связи: Проприетарная шасси GE backplane (для синхронизации с Mark VIe), Ethernet (для настройки через ПО)
- Питание: DC 5 В ±5% (от модуля питания IS200PWRAAH1A), потребление ≤4,5 ВА
- Защитные функции: Защита от ЭМП (EN 61000-6-4, класс 3), защита от перегрева (отключение при >80 °C), защита от короткого замыкания на входах
- Алгоритмы: Поддержка предконфигурированных алгоритмов GE (регуляция скорости, защита от вибрации, контроль температуры)
- Рабочие условия:
- Температурный диапазон: -10 °C до +70 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤20 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу Mark VIe)
- Совместимость: Полностью совместим с системой GE Mark VIe; работает с контроллерами IS200CPUH1A, модулями I/O IS200IOBH1A, вибрационными датчиками GE Bently Nevada, датчиками скорости GE DS200QTBAG2A.
Преимущества и особенности
- Высокая вычислительная мощность: Процессор DSP 1 ГГц позволяет GE IS200DSPXH1D обрабатывать до 128 каналов в реальном времени — критично для сложных систем (например, многоцилиндровые газотурбины), где требуется параллельный анализ множества параметров. Универсальные DSP-модули часто имеют частоту ≤500 МГц и не справляются с такой нагрузкой.
- Предконфигурированные алгоритмы GE: Встроенные алгоритмы (регуляция скорости, защита от вибрации) избавляют от необходимости разработки пользовательского кода, сокращая время настройки системы на 60% по сравнению с модулями, требующими программирования.
- Поддержка IEPE-датчиков: Модуль напрямую работает с вибрационными датчиками IEPE (Интегрированная Электроника для Пьезоэлектрических датчиков), что устраняет необходимость дополнительных преобразователей сигнала — экономит пространство и снижает затраты.
- Экстремальная устойчивость: Устойчивость к вибрациям ≤20 g и температурному диапазону -10–70 °C позволяет GE IS200DSPXH1D эксплуатировать в суровых условиях (например, мобильные энергетические установки, северные ГЭС), где стандартные модули выходят из строя.
- Легкая интеграция в Mark VIe: Предконфигурация под шасси и протоколы Mark VIe исключает необходимость адаптеров или модификаций — модуль запускается сразу после подключения, что упрощает модернизацию существующих систем.
Случаи применения в отраслях
- Энергетика (газотурбинные ТЭЦ): В ТЭЦ с газотурбиной GE HA GE IS200DSPXH1D обрабатывает сигналы от 16 вибрационных датчиков IEPE (расположенных на роторе и статоре) и 8 датчиков скорости. При обнаружении вибрации >20 мм/с модуль активирует алгоритм демпфирования и отправляет команду на снижение нагрузки турбины с 400 МВт до 300 МВт, предотвращая повреждение лопастей. Частота дискретизации 1 кГц гарантирует мгновенное обнаружение аномалий.
- Атомная энергетика (АТЭС): В АТЭС GE IS200DSPXH1D реализует алгоритм защиты реактивной оболочки: обрабатывает сигналы от 24 датчиков температуры (4–20 мА) и 4 датчиков давления пара. При превышении температуры >350 °C модуль мгновенно отправляет команду на открытие клапанов сброса пара и блокирует увеличение нагрузки на генератор, предотвращая перегрев оболочки.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE IS200DSPXH1D обрабатывает сигналы от 12 датчиков уровня воды (0–10 В DC) и 6 датчиков крутищего момента ротора. Алгоритм адаптивного регулирования скорости модуля корректирует положение гидропривода в зависимости от уровня воды, поддерживая частоту генерации 50 Гц с точностью ±0,01 Гц — критично для параллельной работы с сетью.
- Мобильные энергетические установки (дизель-турбинные): В мобильных установках для военных или промышленных нужд GE IS200DSPXH1D обрабатывает сигналы от 8 датчиков температуры цилиндров (термопары K) и 4 датчиков давления масла. Экстремальная устойчивость к вибрациям (≤20 g) позволяет модулю работать при движении установки, а алгоритм защиты от перегрева предотвращает выход двигателя из строя в условиях перегрузки.
Сравнение с конкурентами
| Параметр | GE IS200DSPXH1D | Конкурентный модуль (Siemens SINAMICS S120 DSP) | Конкурентный модуль (Rockwell Kinetix 5700 DSP) | Базовый DSP-модуль GE (IS200DSPXH1A) |
|---|---|---|---|---|
| Тактовая частота DSP | 1 ГГц | 800 МГц | 750 МГц | 500 МГц |
| Количество каналов | До 128 | До 64 | До 80 | До 64 |
| Частота дискретизации | До 1 кГц | До 500 Гц | До 800 Гц | До 500 Гц |
| Поддержка IEPE-датчиков | Да | Нет (требует преобразователя) | Да | Нет |
| Устойчивость к вибрации | ≤20 g | ≤15 g | ≤15 g | ≤15 g |
| Гарантийный срок | 5 лет | 3 года | 3 года | 5 лет |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Mark VIe с сложными требованиями к обработке сигналов (газотурбины, АТЭС): Приоритетно выбирайте GE IS200DSPXH1D — его вычислительная мощность и предконфигурированные алгоритмы гарантируют стабильную работу, где конкуренты и базовые модули не справляются с нагрузкой.
- Для проектов с вибрационными датчиками IEPE: Модуль подходит лучше, чем все альтернативы — прямое поддержка IEPE исключает дополнительные преобразователи, экономя затраты и пространство.
- Для экстремальных условий (вибрации >15 g, температуры -10–70 °C): Выбирайте за устойчивость параметров — GE IS200DSPXH1D работает в условиях, где стандартные модули выходят из строя, что критично для мобильных и северных установок.
Меры предосторожности
- При монтаже GE IS200DSPXH1D используйте только оригинальные кабели GE для подключения к шасси Mark VIe: неоригинальные кабели имеют несовместимые характеристики сопротивления, что вызывает искажения сигналов и задержки в обработке.
- Обновляйте прошивку модуля через официальное ПО GE CIMPLICITY раз в год: обновления исправляют уязвимости в алгоритмах и улучшают совместимость с новыми сенсорами — использование устаревшей прошивки может привести к ошибкам в регулировании.
- Регулярно проверяйте светодиоды индикации: зеленый — модуль работает, желтый — предупреждение (высокая нагрузка), красный — ошибка (сбой DSP, потеря связи). Устраняйте ошибки за 30 минут (для критических каналов), чтобы не допустить аварии.
- Не превышайте максимальное количество подключенных каналов (128): перегрузка каналов увеличивает задержку обработки сигналов до >1 мс, что снижает эффективность алгоритмов защиты.
- Используйте системы охлаждения шкафу с температурным контролем: поддерживайте температуру внутри шкафу 20–40 °C — перегрев (>70 °C) повреждает DSP-процессор, а переохлаждение (<-10 °C) замедляет его работу.
- IS200DSPXH1D
