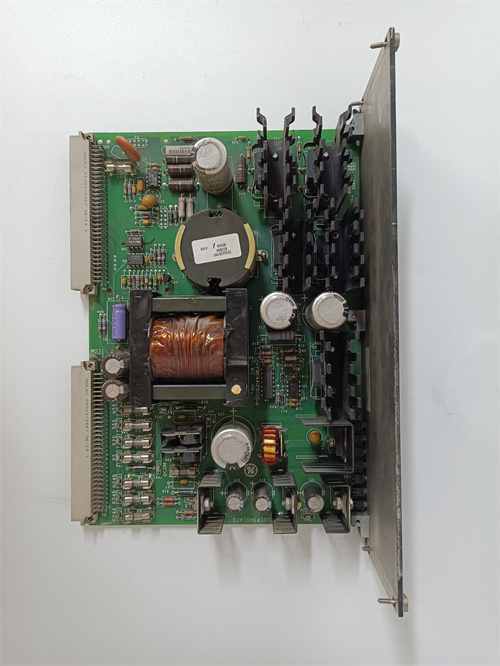

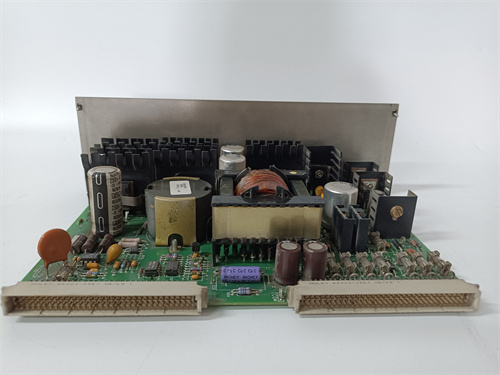

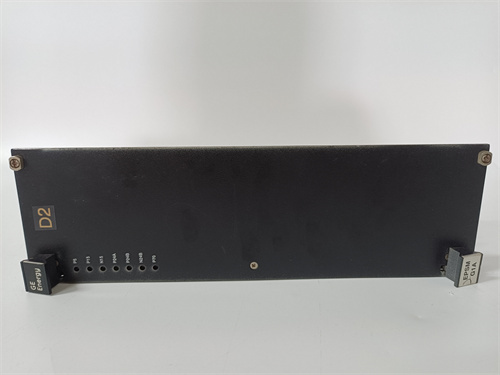

GE IS200EACFG2A

Описание

Общая характеристика продукта GE IS200EACFG2A

Технические параметры GE IS200EACFG2A

• Параметры аналоговых каналов:
  • Тип модуля: Модуль аналогового ввода (AI) с независимыми каналами;
  • Количество каналов: 8 независимых каналов (каждой можно настроить отдельно);
  • Поддерживаемые типы сигнала:
    • Ток: 4–20 мА DC (диапазон измерения, сопротивление входа 250 Ом);
    • Напряжение: 0–10 В DC, ±10 В DC (импеданс входа ≥100 кОм);
  • Точность измерения: ±0,05% от полного диапазона (FS) при 25 ± 5 °C, ±0,1% FS в диапазоне 0–60 °C — одна из самых высоких в классе;
  • Частота дискретизации: 100 Гц (каждой каналов) — позволяет фиксировать быстрое изменение параметров (например, всплески давления).
• Электрические и защитные параметры:
  • Питание: 24 В DC (из шкафа питания Speedtronic Mark VIe, диапазон 18–30 В DC);
  • Потребляемый ток: ≤0,3 А (при максимальной нагрузке на все каналы);
  • Изоляция: 2500 В AC (между каналами, между каналами и землей) — по стандарту IEC 60664-1, защита от перекрестных помех;
  • Защита от перегрузки: Токовые ограничители (максимальный входной ток 30 мА) — предотвращение повреждения при коротком замыкании датчика;
  • Фильтрация: Встроенные цифровые фильтры (RC-фильтры + программная фильтрация) — подавление помех частотой 50/60 Гц и выше.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -5 °C до +70 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VIe);
  • Материал корпуса: Алюминиевый каркас с антистатической обшивкой (UL94 V-0) — защита от статики и механических нагрузок;
  • Размеры: 130 мм × 80 мм × 30 мм (компактный дизайн для плотного монтажа);
  • Устойчивость к вибрациям: 5–500 Гц (1 Г, по IEC 60068-2-6) — адаптирован к вибрациям турбин.
• Совместимость и функциональность:
  • Совместимые системы GE: Speedtronic Mark VIe (firmware 7.0+), ПО GE ToolboxST, система мониторинга CIMPLICITY;
  • Интерфейс с контроллером: GE Profinet IRT (100 Мбит/с, задержка <1 мс) — реальное время передачи данных;
  • Диагностика: Мониторинг состояния каждого канала (отрыв датчика, перегрузка, искажения сигнала), отправка ошибок в контроллер через Profinet;
  • Калибровка: Автоматическая калибровка через ToolboxST (раз в год) — не требует ручных регулировок.

Преимущества и особенности GE IS200EACFG2A

1. Высочайшая точность измерения: Точность ±0,05% FS и частота дискретизации 100 Гц позволяют GE IS200EACFG2A фиксировать даже минимальные изменения параметров турбины (например, температуру ротора с погрешностью <0,1 °C), что критично для ранней диагностики дефектов.
2. Глубокая интеграция с Speedtronic Mark VIe: GE IS200EACFG2A полностью синхронизируется с контроллерами Mark VIe через Profinet IRT — данные передаются в реальном времени, а автоматическая калибровка через ToolboxST исключает человеческую ошибку. Это сокращает время настройки и обслуживания.
3. Защита от помех и суровых условий: Алюминиевый корпус, антистатическая обшивка и фильтры помех делают GE IS200EACFG2A устойчивым к электромагнитным воздействиям от турбин и перепадам температуры (до -5 °C), что важно для северных ТЭС или морских платформ.
4. Детальная диагностика: Мониторинг состояния каждого канала (включая искажения сигнала) позволяет операторам быстро выявить неисправность — например, определить отрыв датчика давления по сигналу от GE IS200EACFG2A и устранить проблему до аварии.
5. Эффективное использование пространства: Компактный дизайн (130×80×30 мм) и возможность монтажа в плотных шкафах Speedtronic Mark VIe делают GE IS200EACFG2A идеальным для модернизации существующих установок, где место ограничено.

Примеры применения GE IS200EACFG2A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 600 МВт GE IS200EACFG2A собирает данные от 8 датчиков: 4 датчика давления пара (4–20 мА), 2 датчика температуры ротора (4–20 мА) и 2 датчика уровня воды в котле (0–10 В). Данные передаются в контроллер Mark VIe через Profinet, который регулирует подачу пара, основываясь на точных показаниях модуля.
• Газоперерабатывающий комплекс: В комплексе с газовой турбиной GE IS200EACFG2A обрабатывает сигналы от датчиков расхода газа (4–20 мА) и температуры выхлопных газов (±10 В). Высокая точность (±0,05%) гарантирует правильное соотношение смеси газа и воздуха, снижая выбросы и увеличивая КПД турбины.
• Атомная электростанция (АЗЭС): В АЗЭС GE IS200EACFG2A используется в системе защиты реактора — 8 каналов измеряют температуру теплоносителя (4–20 мА) и давление в замкнутом контуре (0–10 В). Защита от ЭМП и высокая изоляция предотвращают искажения сигналов от ядерного реактора, а диагностика мгновенно сообщает о проблемах с датчиками.
• Морская платформа с газовой турбиной: На платформе GE IS200EACFG2A работает в условиях высокой влажности и вибраций, собирая данные о состоянии турбины. Устойчивость к температурам до -5 °C и механическим нагрузкам гарантирует стабильность даже при сильных штормах.

Сравнение GE IS200EACFG2A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS200EACFG2A

Рекомендации по выбору

1. Совместимость с Speedtronic Mark VIe: Выбирайте GE IS200EACFG2A если ваша турбинная установка работает на контроллерах Mark VIe — это гарантирует автоматическую синхронизацию, поддержку Profinet IRT и доступ к полному функционалу через ToolboxST.
2. Требования к точности: Для систем, где измерение параметров с погрешностью <0,1% критично (например, АЗЭС, газовые турбины с высоким КПД), GE IS200EACFG2A подходит лучше, чем аналоги с большей погрешностью.
3. Условия эксплуатации: Если установка работает в суровых условиях (температура <0 °C, сильные вибрации), GE IS200EACFG2A с широким температурным диапазоном и устойчивостью к вибрациям — оптимальный выбор.

Меры предостережения

1. Регулярная автоматическая калибровка: Проводите калибровку через GE ToolboxST раз в год — ручные регулировки могут нарушить высокую точность GE IS200EACFG2A.
2. Защита кабелей от механических повреждений: Кабели от датчиков к GE IS200EACFG2A прокладывайте в металлические трубки — защита от истирания и перегрузок, особенно в зонах с вибрациями турбин.
3. Контроль состояния питания: Ежедневно проверяйте напряжение питания (18–30 В DC) — нестабильность приведет к искажениям сигналов и сбоям в диагностике.
4. Использование оригинальных датчиков GE: Для гарантии совместимости и точности используйте датчики GE (типы для 4–20 мА, 0–10 В) — сторонние датчики могут не соответствовать требованиям фильтрации модуля.
