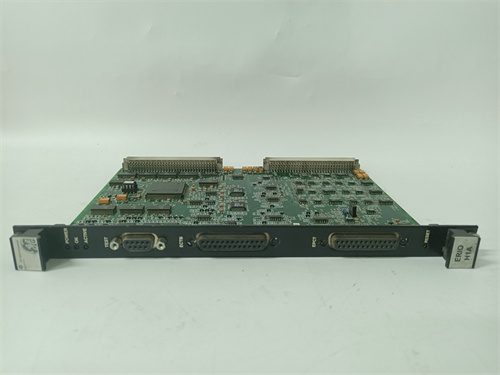

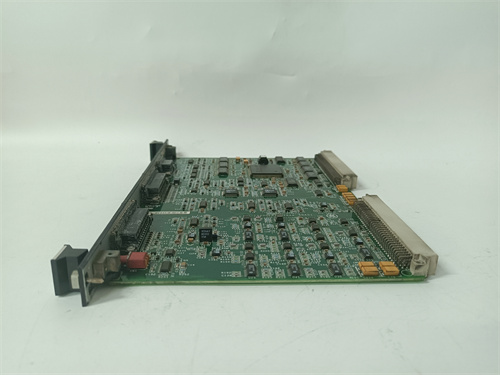

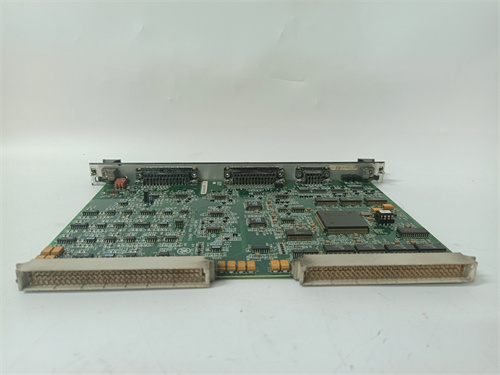

GE IS200EBKPG1CAA

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль коммутации и распределения сигналов (совместим с системой GE Mark VIe)
• Основные функции: Распределение сигналов между модулями, коммутация внешнего оборудования, защита цепей, распределение питания
• Коммутационные портты:
  • Внутренние: 8 разъемов для подключения модулей GE Mark VIe (соответствует стандарту шасси Mark VIe)
  • Внешние: 16 универсальных коммутационных разъемов (сcrew-terminal, для подключения внешнего оборудования)
• Распределение питания: 4 независимые шины 24 В ПС (от блока питания Mark VIe) для модулей и внешнего оборудования
• Защитные функции:
  • Защита от короткого замыкания (пассивные защита на каждой цепи)
  • Защитные от перегрузки (токовые ограничители на шината питания)
  • Защита от электромагнитных помех (встроенные фильтры на входах/выходах)
• Поддерживаемые типы сигналов:
  • Цифровые: НО/ЗО, 24 В ПС
  • Аналоговые: 4–20 мА DC, 0–10 В DC
  • Импульсные: Скоростные сигналы, позиционные сигналы
• Протоколы связи: Поддержка передачи сигналов для всех протоколов системы Mark VIe (Ethernet/IP, PROFINET, Modbus TCP)
• Источник питания: 24 В ПС (от основного блока питания системы Mark VIe), потребляемая мощность ≤8 Вт
• Температурный диапазон эксплуатации: -20 °C до +75 °C
• Степень защиты: IP20 (монтаж в шасси контроллера Mark VIe)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для системы Mark VIe)
• Вес: 1.4 кг
• Средний наработок между отказами (MTBF): ≥ 800 000 часов
• Степень изоляции: Цепь-цепь: 250 В АС (1 минута); цепь-земля: 500 В АС (1 минута)
• Диагностика: LED-индикаторы статуса шин питания, сигнал тревоги при коротком замыкании (цифровой выход)
• Максимальная текущая нагрузка на шину питания: 10 А на каждую шину
• Поддерживаемые модули GE Mark VIe: Все серии процессорных, аналоговых, дискретных и вспомогательных модулей
• Материал корпуса: Металлический, с эффективным тепловыделением

Преимущества и особенности

• GE IS200EBKPG1CAA организует структурированную коммутацию между модулями Mark VIe и внешним оборудованием, упрощая монтаж и обслуживание цепей.
• Несколько независимых шин питания и токовые ограничители защищают модули и внешнее оборудование от перегрузки и коротких замыканий.
• Встроенные фильтры от электромагнитных помех гарантируют целостность передачи чувствительных аналоговых и импульсных сигналов.
• Универсальные коммутационные разъемы позволяют подключать различное внешнее оборудование (сенсоры, актуаторы, панели управления) без адаптеров.
• Плавная интеграция в шасси GE Mark VIe и стандартизированные разъемы обеспечивают совместимость со всеми модулями системы.
• Прочный металлический корпус с эффективным тепловыделением гарантирует стабильность работы в условиях повышенной температуры и нагрузки.

Области применения и примеры использования

• Энергетика: На атомных и тепловых электростанциях GE IS200EBKPG1CAA организовывает коммутацию между процессорными модулями Mark VIe и внешними сенсорами турбин, распределяя питание и защищая цепей от нештатных ситуаций.
• Нефтегазовая отрасль: На компрессорных станциях и морских платформах модуль структурирует связи между контроллерами и компрессорным оборудованием, обеспечивая надежную передачу сигналов и распределение питания.
• Петрохимическая промышленность: В перерабатывающих заводах GE IS200EBKPG1CAA коммутирует сигналы между модулями Mark VIe и реакторами, перегонными колоннами, защищая цепей от электромагнитных помех.
• Авиастроение и ракетостроение: На испытательных комплексах авиационных двигателей модуль организует связь между измерительными модулями и контроллерами, гарантируя точность передачи данных о режимах испытаний.
• Металлургическая промышленность: В агрегатах для производства стали GE IS200EBKPG1CAA распределяет питание и коммутирует сигналы между контроллерами и рольгангами, плавильными печами, поддерживая стабильность процессов.

Сравнение с конкурентами

• По структурированной коммутации и защищающим функциям GE IS200EBKPG1CAA превосходит стандартные распределительные модули-конкуренты, ограниченные только функцией разветвления цепей.
• Несколько независимых шин питания с токовыми ограничителями обеспечивают большую безопасность, чем аналоги с одной общей шиной.
• Встроенные фильтры от электромагнитных помех и высокая изоляция гарантируют целостность сигналов, что критично для сложных промышленных сред.
• Полная совместимость с экосистемой GE Mark VIe и стандартизированные разъемы устраняют проблемы интеграции, которые возникают при использовании сторонних коммутационных модулей.
• Высокий MTBF (≥ 800 000 часов) и расширенный температурный диапазон (-20 °C до +75 °C) гарантируют длительную надежную работу в экстремальных условиях.

Советы по выбору и меры предосторожности

• При выборе убедитесь, что количество коммутационных портов и шин питания GE IS200EBKPG1CAA соответствует требованиям к структурированию вашей системы Mark VIe.
• Проверьте совместимость с типом внешнего оборудования и модулями GE Mark VIe, используемыми в вашем комплексе.
• Монтаж и подключение должен выполнять квалифицированный персонал, следуя схемам коммутации GE Mark VIe и правилам электробезопасности.
• Убедитесь в правильном распределении нагрузки по шинам питания — не превышайте максимальную текущую нагрузку (10 А на шину) для избежания перегрева.
• Регулярно проверяйте LED-индикаторы статуса и сигналы тревоги, рекомендуется ежегодная диагностика цепей коммутации с использованием специализированного оборудования.
• Храните неиспользуемые модули в герметичной упаковке при температурах от -25 °C до +65 °C, защищая их от механических повреждений и контакта с влагой/агрессивными средами.
