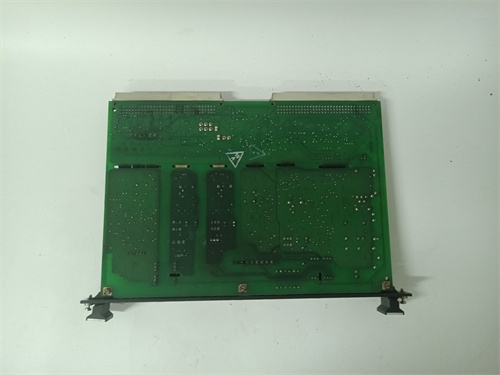

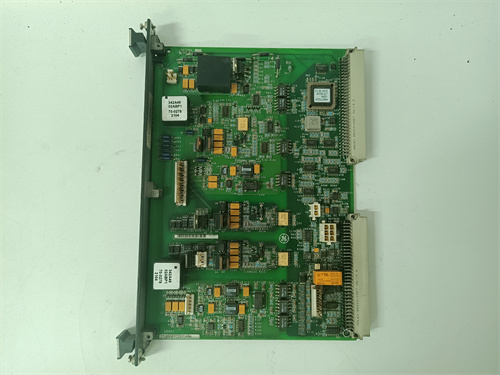

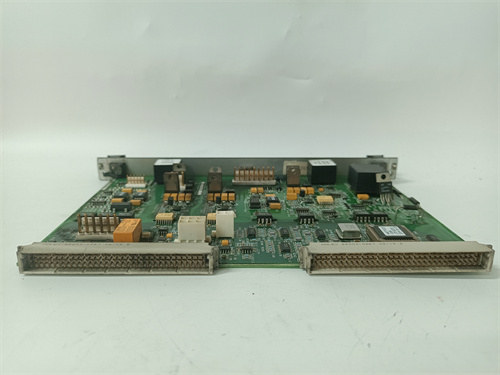

GE IS200ECTXG1AZZ

Описание

Описание продукта

Параметры продукта

• Тип устройства: Модуль цифровой обработки сигналов (счёт + таймеры + синхронизация) для системы автоматизации GE Mark VIe (модифицированная версия)
• Совместимость: Контроллеры GE Mark VIe (IC698CPE030, IC698CPE040, IC698CPE050), шасси Mark VIe (IC698CHS010, IC698CHS020, IC698CHS030), программное обеспечение GE ControlST
• Основные функции: Счёт импульсов, измерение интервалов, управление таймерами, синхронизация с другими модулями Mark VIe, обработка быстрых дискретных сигналов
• Количество каналов:
  • Счетные входы: 16 каналов (настраиваемые на上升 /падение фронта, независимая конфигурация)
  • Таймерные выходы: 12 каналов (дискретные, 24 В DC, максимальный ток 2,5 А/канал)
  • Дискретные входы: 12 каналов (дополнительные, 24 В DC, НО/НР, фильтры сигналов)
• Параметры счёта и таймеров:
  • Максимальная частота счёта: 150 кГц (на каждый счетный вход)
  • Точность счёта: ±1 импульс (при частоте до 150 кГц)
  • Типы таймеров: Одноразовые, периодические, с задержкой, с триггером, синхронные
  • Диапазон таймеров: 0,05 мкс – 200 часов (настраиваемый)
  • Количество независимых таймеров: 24 (каждая с индивидуальной конфигурацией и логированием)
• Параметры скорости и синхронизации:
  • Задержка реакции на входные сигналы: ≤ 0,01 мс
  • Задержка генерации выходных сигналов: ≤ 0,03 мс
  • Поддержка обработки пакетов сигналов: до 100 000 событий в секунду
  • Синхронизация: Протокол GE SyncLink (точность ±0,1 µs), поддержка IEEE 1588 PTP v2
• Изоляция:
  • Канал-канал: 1800 В AC (галванческая изоляция, усиленная версия)
  • Группа-питание: 3200 В AC (усилированная изоляция)
  • Канал-контроллер: 3200 В AC
• Питание:
  • Входное напряжение: от шасси Mark VIe (24 В DC ±10%)
  • Потребляемая мощность: ≤ 9 Вт (без нагрузки на выходы), ≤ 35 Вт (с максимальной нагрузкой)
• Температурный диапазон эксплуатации: -30 °C до +80 °C (экстремальный диапазон)
• Влажность: 5–95% RH (без конденсации)
• Степень защиты: IP20 (для установки в шкафы промышленного класса)
• Размеры (Ш x В x Г): 150 mm x 250 mm x 80 mm (стандартный размер модуля Mark VIe)
• Вес: 约 1,9 кг
• Защита:
  • Защита от статического разряда (ESD) ±35 кВ (контактное) / ±30 кВ (аэродинамическое)
  • Фильтрация электромагнитных помех (EMC) по EN 55011/EN 55022 (класс B) с усиленными фильтрами
  • Защита каналов от короткого замыкания, перегрева, перепадов напряжения и электромагнитных помех
  • Функция подавления ложных срабатываний (дигитальные фильтры с настраиваемой длительностью)
• Дополнительные функции:
  • Индикаторы статуса (LED: питание модуля, активность счетных/таймерных каналов, синхронизация, ошибки)
  • Конфигурация через программное обеспечение GE ControlST и веб-интерфейс
  • Поддержка горячего замены (при соответствующей конфигурации шасси)
  • Детальная диагностика в реальном времени (ошибки счёта, обрыв сигнала, нестабильная синхронизация)
  • Логирование событий: Хранение до 1 млн записей (время событий, значения счётчиков, состояние таймеров)
  • Резервное хранение конфигурации (встроенная флеш-память + слот для микрокарты)

Преимущества и особенности

• Экстремальная скорость и точность: GE IS200ECTXG1AZZ [ссылка на продукт] обеспечивает частоту счёта до 150 кГц и задержку реакции ≤ 0,01 мс, критично для управления быстрыми процессами (например, защита турбин от перегрузки, синхронизация генераторов).
• Расширенный набор каналов: 16 счетных входов, 12 таймерных выходов и 12 дискретных входов позволяют интегрировать модуль с множествомmicromachines без дополнительного оборудования.
• Продвинутая синхронизация: Поддержка протоколов GE SyncLink и IEEE 1588 PTP v2 гарантирует высокоточную синхронизацию с другими компонентами системы Mark VIe.
• Усиленная защита и отказоустойчивость: Экстремальный температурный диапазон (-30 °C до +80 °C), усиленная изоляция и фильтрация помех делают модуль устойчивым к суровым промышленным условиям.
• Простота эксплуатации: Веб-интерфейс, совместимость с GE ControlST и поддержка горячего замены упрощают настройку, диагностику и обслуживание, сокращая время простоя системы.

Прикладные случаи в отраслях

• Теплоэнергетика: Контроль скорости и защиты турбин на ТЭС — GE IS200ECTXG1AZZ [ссылка на продукт] считывает импульсы отmicromachines скорости (частота 120 кГц) и мгновенно активирует защитные системы через таймерные выходы при превышении критических параметров. Синхронизация с контроллером гарантирует согласованную работу всех агрегатов.
• Атомная энергетика: Контроль последовательных процессов и защита реакторов АЭС — модуль управляет 24 независимыми таймерами для последовательного включения систем охлаждения, подачи топлива и защиты, соответствуюя строгим требованиям к безопасности. Детальная логирование позволяет отслеживать каждый этап процесса.
• Нефтегазовая отрасль: Контроль расхода и давления на трубопроводах — GE IS200ECTXG1AZZ считывает сигналы от расходомеров (частота 100 кГц) и управляет регулирующими клапанами через таймерные выходы, адаптируясь к экстремальным температурам (-30 °C до +80 °C) и вибрациям на морских платформах.
• Автомобильная промышленность: Контроль высокоскоростных линий сборки — модуль синхронизирует работу роботов,micromachines положения и транспортных устройств через счетные входы и таймеры, обеспечивая обработку до 100 000 событий в секунду и высокую точность сборки.
• Гидроэнергетика: Контроль и синхронизация гидротуров на ГЭС — GE IS200ECTXG1AZZ измеряет интервалы работы агрегатов, управляет системами смазки через таймерные выходы и синхронизирует данные о уровне воды с другими модулями Mark VIe, оптимизируя выработку электроэнергии.

Сравнение с конкурентами

• В отличие от аналогов с максимальной частотой счёта ≤ 100 кГц и задержкой ≥ 0,05 мс, GE IS200ECTXG1AZZ предлагает частоту 150 кГц и задержку ≤ 0,01 мс, превосходя по скорости и точности для быстрых промышленных процессов.
• Конкурентные модули часто имеют ≤ 12 счетных входов и ≤ 16 таймеров, в то время как GE IS200ECTXG1AZZ [ссылка на продукт] оснащен 16 счетными входами и 24 таймерами, увеличивая гибкость и возможности интеграции сmicromachines.
• Экстремальный температурный диапазон (-30 °C до +80 °C) и усиленная защита от ESD (±35 кВ) превосходят аналогов с диапазоном до +75 °C и защитой ≤ ±30 кВ, расширяя область применения в суровых условиях.
• Поддержка двойной синхронизации (GE SyncLink + IEEE 1588 PTP v2) делает модуль более универсальным для интеграции в системы Mark VIe, чем конкуренты с ограниченной поддержкой протоколов.
• Бренд GE предоставляет 5-летнюю гарантию и специализированную техническую поддержку для GE IS200ECTXG1AZZ, в то время как большинство конкурентных модулей имеют гарантию 1–3 лет, подтверждая высокую надежность и долговечность.

Советы по выбору и предостережению

• При выборе убедитесь, что GE IS200ECTXG1AZZ соответствует требованиям вашей системы по количествуmicromachines и частоте сигналов — максимальная частота счёта не должна превышать 150 кГц.
• При подключенииmicromachines с высокой частотой сигнала (≥ 100 кГц) используйте короткие экранированные кабели категории Cat 7 и тщательно заземлите их — это снижает электромагнитные помехи и гарантирует точность счёта.
• При настройке таймеров и фильтров сигналов подберите оптимальные параметры через веб-интерфейс: избыточная длительность фильтра снижает скорость реакции, а недостаточная — приводит к ложным срабатываниям.
• Регулярно проверяйте логи событий и статус синхронизации через GE ControlST: своя диагностика нестабильности сигналов или синхронизации предотвращает серьезные сбои в работе процессов.
• Обновляйте прошивку модуля через GE ControlST: обновления исправляют баги, улучшают стабильность синхронизации и расширяют функциональность таймеров.
• Обеспечьте эффективную вентиляцию шкафа при работе с максимальной нагрузкой (все каналы активны): модуль выделяет дополнительное тепло, и отсутствие вентиляции может привести к перегреву.
• При замене модуля воспользуйтесь резервной копией конфигурации: это ускорит восстановление параметров и избежит ошибок при настройке.
