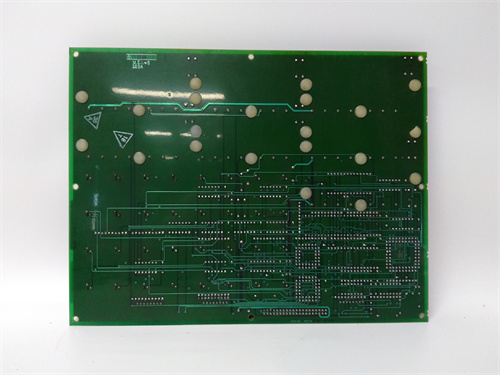

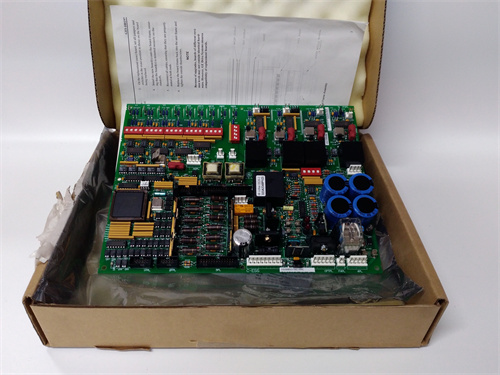

GE IS200EDCFG1BAA

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль дискретных сигналов (совместим с системой GE Mark VIe)
• Функции: Обработка дискретных входов/выходов, логические операции, защита цепей, диагностика сигналов
• Количество каналов: 64 универсальных канала (настраиваемые по группам по 16 каналов: входы или выходы)
• Каналы (настраиваемые):
  • Входной режим: Контактный (НО/ЗО), напряжевой (24 В ПС); время реакции ≤0.1 мс
  • Выходной режим: Релейные контакты (свободный контакт); максимальная нагрузка 250 В АС/2 А, 30 В ПС/5 А
• Протоколы связи: Внутренняя шина GE Mark VIe, Ethernet/IP, PROFINET, Modbus TCP
• Источник питания: 24 В ПС (от блока питания системы Mark VIe), потребляемая мощность ≤20 Вт
• Температурный диапазон эксплуатации: -20 °C до +75 °C
• Степень защиты: IP20 (монтаж в шасси контроллера Mark VIe)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для системы Mark VIe)
• Вес: 1.8 кг
• Средний наработок между отказами (MTBF): ≥ 750 000 часов
• Степень изоляции: Канал-канал: 250 В АС (1 минута); группа-группа: 500 В АС (1 минута)
• Логические функции: Поддержка логических операций (И, ИЛИ, НЕ, И-НЕ), таймеры, счетчики (настраиваются через ПО)
• Диагностика:
  • LED-индикаторы статуса каждого канала (активен/ошибка)
  • Сигналы тревоги: Цифровой выход по группе (НО/ЗО), аналоговый сигнал 4–20 мА (общий статус)
  • Логи событий: Архив в встроенной флеш-памяти (4 ГБ)
• Поддерживаемое ПО: GE Mark VIe Configuration Studio (для настройки каналов, логических функций и диагностики)
• Защитные функции: Защита от короткого замыкания (токовые ограничители на выходных группах), фильтры от электромагнитных помех

Преимущества и особенности

• GE IS200EDCFG1BAA предлагает высокую плотность каналов (64 шт.) в стандартном корпусе, позволяя подключать большое количество дискретных устройств и экономя пространство в шасси контроллера.
• Универсальные каналы, настраиваемые по группам, обеспечивают гибкость — можно комбинировать входы и выходы под конкретные задачи без замены модуля.
• Быстрая реакция входов (≤0.1 мс) позволяет своевременно фиксировать аварийные сигналы и запускать защитные процедуры для критического оборудования.
• Независимая изоляция каналов и групп предотвращает перекрестные помехи и защищает модуль от повреждений при напряжении превышения.
• Встроенные логические функции (таймеры, счетчики) устраняют необходимость в дополнительном программировании контроллера, упрощая реализацию простых автоматизационных сценариев.
• Плавная интеграция с процессорными модулями GE Mark VIe и детальная диагностика упрощают монтаж, обслуживание и выявление неисправностей.

Области применения и примеры использования

• Энергетика: На атомных и тепловых электростанциях GE IS200EDCFG1BAA обрабатывает сигналы от кнопок управления турбинами, переключателей безопасности и управляет реле отключения при превышении порогов параметров.
• Нефтегазовая отрасль: На компрессорных станциях и морских платформах модуль интегрируется с датчиками уровня, давления и управляет блокировочными клапанами, поддерживая безопасность процессов.
• Петрохимическая промышленность: В перерабатывающих заводах GE IS200EDCFG1BAA управляет насосами, регулирующими клапанами и системами сигнализации, синхронизируя их работу с контроллером Mark VIe.
• Металлургическая промышленность: В агрегатах для производства стали модуль контролирует состояние рольгангов, конвейеров и управляет механизмами подачи сырья, предотвращая остановки производства.
• Авиастроение и ракетостроение: На испытательных стендах авиационных двигателей модуль обрабатывает сигналы от безопасных переключателей и управляет режимами испытаний, гарантируя точность исполнения команд.

Сравнение с конкурентами

• По плотности каналов (64 шт.) и универсальности GE IS200EDCFG1BAA превосходит большинство аналогов (32–48 каналов, часто с фиксированным типом), обеспечивая большую функциональность в одном модуле.
• Быстрая реакция входов (≤0.1 мс) и высокая надежность (MTBF ≥ 750 000 часов) превосходят показатели конкурентов (реакция 0.3–1 мс, MTBF 500 000–650 000 часов).
• Встроенные логические функции и детальная диагностика (в том числе архив событий) делают модуль более самостоятельным, чем аналоги с минимальными дополнительными функциями.
• Независимая изоляция групп и защитные функции (токовые ограничители) обеспечивают большую безопасность в сложных промышленных условиях.
• Полная совместимость с экосистемой GE Mark VIe и стандартизированные разъемы устраняют проблемы интеграции, которые возникают при использовании сторонних модулей.

Советы по выбору и меры предосторожности

• При выборе убедитесь, что количество каналов GE IS200EDCFG1BAA соответствует требованиям к интеграции вашего дискретного оборудования (сенсоры, актуаторы, кнопки).
• При настройке группируйте каналы по типу нагрузки — не превышайте максимальную текущую нагрузку на группу (указанную в документации) для избежания перегрева.
• Монтаж и настройку должен выполнять квалифицированный персонал с сертификацией на работу с системой GE Mark VIe и использованием специализированного ПО.
• Для критических цепей используйте дополнительную защиту (устройства защиты от перенапряжения) — это увеличит надежность всей системы.
• Регулярно проверяйте LED-индикаторы статуса и архивируйте логи событий, рекомендуется ежегодная диагностика модуля через ПО GE Mark VIe Configuration Studio.
• Храните неиспользуемые модули в герметичной упаковке при температурах от -25 °C до +65 °C, защищая их от механических повреждений и контакта с влагой/агрессивными средами.
