Описание
Описание продукта

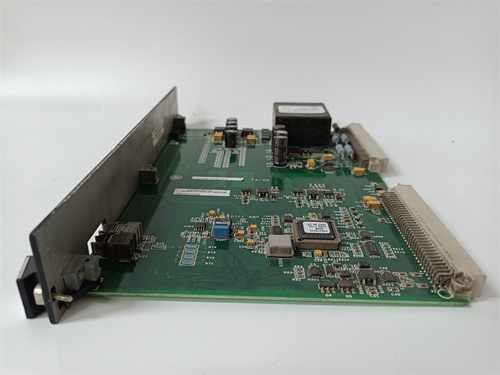

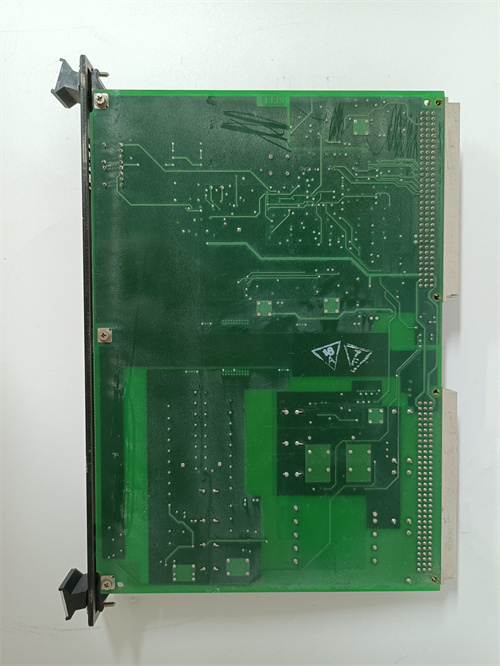

GE IS200EDEXG1A — это модуль цифровых входов/выходов (I/O) для систем управления современными турбинами и генераторами GE Mark VIe, разработанный компанией GE для комплексного мониторинга дискретных сигналов и передачи управляющих команд на критическое исполнительное оборудование. Он сочетает в себе функции сбора сигналов от сенсоров (лимитные переключатели, кнопки аварийной остановки, датчики наличия) и управления исполнителями (контакторы насосов, сигнальные лампы, блокировочные механизмы), выступая ключевым элементом для обеспечения безопасности и стабильности работы энергетических установок.
Как специализированный модуль для индустриальных условий, GE IS200EDEXG1A отличается от универсальных I/O-модулей расширенной защитой и адаптацией к суровым параметрам турбинных залов. Он имеет 16 входных каналов (для дискретных сигналов DC 24 В) и 16 выходных каналов (релейные контакты с максимальной нагрузкой 5 А), при этом каждый канал оснащен индивидуальной электроизоляцией (1000 В АС) — это предотвращает перекрестные помехи между каналами и защищает модуль от повреждения при коротком замыкании в цепи сенсоров или исполнителей. Отличая się от базовых I/O-модулей Mark VIe, GE IS200EDEXG1A поддерживает режим «защита сигнала при сбое» (hold-last-value): при потере связи с контроллером Mark VIe (например, GE IS200CPUH1A) модуль сохраняет последний корректный состояние выходов, предотвращая неожиданные сбои (например, внезапное отключение резервного насоса) и обеспечивая плавный переход к резервному режиму.
Благодаря компактному дизайну, адаптированному под шасси контроллеров Mark VIe, GE IS200EDEXG1A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от -10 °C до +70 °C — параметры, соответствующие экстремальным условиям ТЭЦ, северных ГЭС и атомных электростанций. GE IS200EDEXG1A также имеет высокую устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 (класс 3), что исключает ложные срабатывания от полей мощных генераторов и трансформаторов.
Благодаря гарантированной совместимости с компонентами Mark VIe (модули питания GE IS200PWRAAH1A, модули коммуникации GE IS200ACNAG1A), GE IS200EDEXG1A обеспечивает синхронную работу с всей системой: например, в ТЭЦ он собирает сигналы от 8 лимитных переключателей гидропривода (входы) и управляет 6 контакторами насосов охлаждения (выходы). При обнаружении сигнала «клапан гидропривода не закрыт» модуль мгновенно отправляет команду на остановку насоса и включает аварийную лампу, предотвращая перегрев подшипников. В системах, где надежность дискретного контроля напрямую влияет на безопасность, GE IS200EDEXG1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 200 000 часов, что выше показателей универсальных I/O-модулей.
Параметры продукта
- Тип устройства: Комбинированный модуль цифровых входов/выходов (I/O) для системы GE Mark VIe
- Основная функция: Сбор дискретных сигналов от сенсоров; передача управляющих команд на исполнительное оборудование; поддержка режима hold-last-value; самодиагностика неисправностей
- Характеристики входных каналов:
- Количество каналов: 16 независимых изолированных каналов
- Тип сигнала: DC 24 В (стандартное промышленное напряжение)
- Режимы: Нормально разомкнутый (NO) / нормально замкнутый (NC) — настраиваемые через ПО GE CIMPLICITY
- Изоляция: 1000 В АС (между каналами и землей)
- Защита: От короткого замыкания (токовое ограничение ≤100 мА), от обратной полярности
- Характеристики выходных каналов:
- Количество каналов: 16 независимых релейных выходов
- Тип контактов: Нормально разомкнутые (NO) — 1 контакт на канал
- Максимальная нагрузка: 5 А (250 В АС / 30 В DC)
- Время реакции: ≤10 мс (включение/отключение контактов)
- Защита: Встроенная RC-цепь (подавление искровых разрядов при отключении нагрузки)
- Технические характеристики:
- Интерфейс связи: Проприетарная шасси GE Mark VIe (для синхронизации с контроллером)
- Питание: DC 5 В ±5% (от модуля питания GE IS200PWRAAH1A), потребление ≤3,5 ВА
- Диагностика: Светодиодная индикация состояния каждого канала (работа/ошибка), передача алертов в контроллер (обрыв кабеля, перегрузка выхода)
- Рабочие условия:
- Температурный диапазон: -10 °C до +70 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу Mark VIe)
- Совместимость: Полностью совместим с системой GE Mark VIe; работает с контроллерами GE IS200CPUH1A, лимитными переключателями GE Limit Switch, контакторами Siemens, сигнальными лампами ABB.
Преимущества и особенности
- Комплексный дизайн (16 входов + 16 выходов): GE IS200EDEXG1A заменяет два отдельных модуля (входной + выходной), экономя 50% пространства в шкафу Mark VIe — критично для систем с ограниченным местом и большим количеством контролируемых объектов.
- Индивидуальная электроизоляция каналов (1000 В АС): Защищает сигналы от перекрестных помех (например, между сигналом аварийной остановки и командой на насос), что важно в условиях сильных ЭМП турбинных залов. Универсальные модули часто имеют групповую изоляцию, что увеличивает риск сбоев.
- Режим hold-last-value: При потере связи с контроллером модуль сохраняет последнее состояние выходов, предотвращая неожиданные отключения критического оборудования (например, резервного насоса охлаждения) — базовые модули Mark VIe и конкуренты часто переключают выходы в нейтральное состояние, вызывая аварии.
- Высокая нагрузочная способность выходов (5 А): Релейные выходы поддерживают мощные исполнители (например, электродвигатели насосов с током 3 А) без дополнительных усилительных реле, сокращая сложность схем и затраты на оборудование.
- Легкая интеграция в Mark VIe: Предконфигурация под шасси и протоколы Mark VIe гарантирует запуск сразу после подключения — данные автоматически синхронизируются с контроллером, а настройка каналов через ПО GE CIMPLICITY занимает не более 30 минут.
Случаи применения в отраслях
- Энергетика (газотурбинные ТЭЦ): В ТЭЦ с газотурбиной GE HA GE IS200EDEXG1A собирает сигналы от 10 кнопок аварийной остановки (входы) и 6 лимитных переключателей клапанов пара (входы), а управляет 8 контакторами резервных насосов охлаждения (выходы). При нажатии любой аварийной кнопки модуль мгновенно отключает насосы и включает аварийные лампы, останавливая подачу пара в турбину. Режим hold-last-value гарантирует, что насосы остаются отключенными даже при кратковременной потере связи с контроллером.
- Гидроэнергетика (северные ГЭС): На северной ГЭС GE IS200EDEXG1A обрабатывает сигналы от 12 датчиков наличия масла в гидроприводе (входы) и управляет 4 контакторами систем подогрева масла (выходы). При падении уровня масла ниже критического порога модуль включает подогрев, поддерживая температуру масла >0 °C и предотвращая замерзание гидропривода. Устойчивость к низким температурам (-10 °C) гарантирует работу в зимние месяцы.
- Атомная энергетика (АТЭС): В АТЭС GE IS200EDEXG1A собирает сигналы от 16 датчиков состояния аварийных клапанов (входы) и управляет 8 блокировочными механизмами вентилей secondary цикла (выходы). При обнаружении неисправности клапана модуль блокирует соответствующий вентиль и отправляет алерт в контроллер, предотвращая утечку пара и радиационные риски. Индивидуальная изоляция каналов защищает сигналы от радиационных помех.
- Теплоэнергетика (котлы с паровыми турбинами): В котельном цехе GE IS200EDEXG1A собирает сигналы от 8 датчиков уровня воды в котле (входы) и управляет 6 контакторами насосов пополнения воды (выходы). При падении уровня воды ниже нормы модуль включает насосы, а при достижении верхнего уровня — отключает их, поддерживая стабильный уровень и предотвращая переполнение котла.
Сравнение с конкурентами
| Параметр | GE IS200EDEXG1A | Конкурентный модуль (Siemens 6ES7 323-1BL00-0AA0) | Конкурентный модуль (Rockwell 1756-IB16OB16) | Базовый модуль GE Mark VIe (IS200EDEXG1B) |
|---|---|---|---|---|
| Количество каналов (входы/выходы) | 16/16 | 8/8 | 16/16 | 8/8 |
| Изоляция каналов | 1000 В АС (индивидуальная) | 500 В АС (групповая) | 500 В АС (групповая) | 1000 В АС (групповая) |
| Максимальная нагрузка выходов | 5 А | 2 А | 3 А | 3 А |
| Режим hold-last-value | Да | Нет | Да (требует дополнительного ПО) | Нет |
| Устойчивость к вибрации | ≤15 g | ≤10 g | ≤10 g | ≤15 g |
| Гарантийный срок | 5 лет | 3 года | 3 года | 5 лет |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Mark VIe с большим количеством дискретных сигналов (≥16 входов/выходов): Приоритетно выбирайте GE IS200EDEXG1A — его комплексный дизайн заменяет несколько базовых модулей, экономя пространство и упрощая обслуживание.
- Для критических цепей с требованием к надежности при потере связи: Модуль подходит лучше, чем конкуренты — режим hold-last-value предотвращает аварийные остановки, где базовые модули вызывают сбои.
- Для мощных исполнителей (требуют >3 А): Выбирайте за максимальную нагрузку выходов 5 А — GE IS200EDEXG1A управляет насосами и моторами без дополнительных реле, сокращая сложность схем.
Меры предосторожности
- При монтаже GE IS200EDEXG1A разделяйте кабели входов и выходов: использование разных трасс и цветовых маркировок (входы — белый, выходы — синий) предотвращает перекрестные помехи и ошибки при подключении.
- Не превышайте максимальную нагрузку выходов (5 А): для исполнителей с током >5 А используйте дополнительные усилительные реле — перегрузка приведет к выгоранию релейных контактов и выходу модуля из строя.
- Регулярно проверяйте светодиоды индикации: зеленый — канал работает, красный — ошибка (обрыв кабеля, короткое замыкание). Устраняйте ошибки за 30 минут для аварийных каналов, чтобы не допустить опасных ситуаций.
- Калибруйте сигнальные уровни через ПО GE CIMPLICITY раз в год: в условиях высокой влажности (>85%) сократите интервал до 6 месяцев, так как влага ускоряет коррозию контактов и снижает надежность изоляции.
- Не эксплуатируйте модуль за пределами температурного диапазона (-10–70 °C): перегрев (>70 °C) повреждает релейные контакты, а переохлаждение (<-10 °C) замедляет реакцию выходов и увеличивает риск ложных сигналов.
