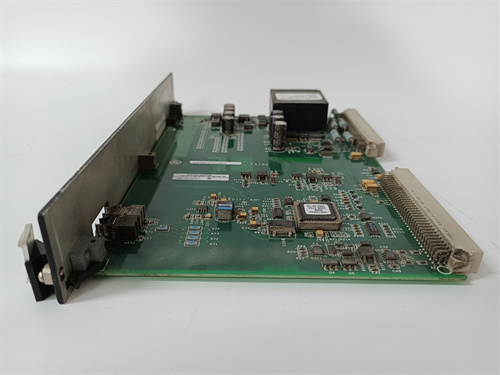

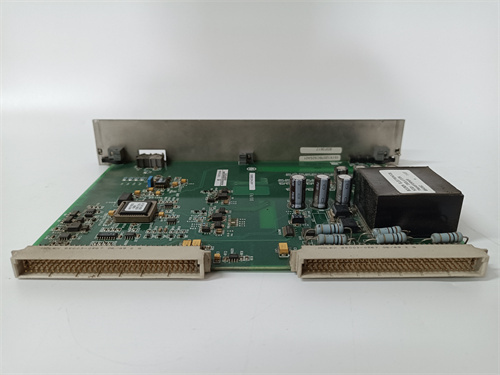

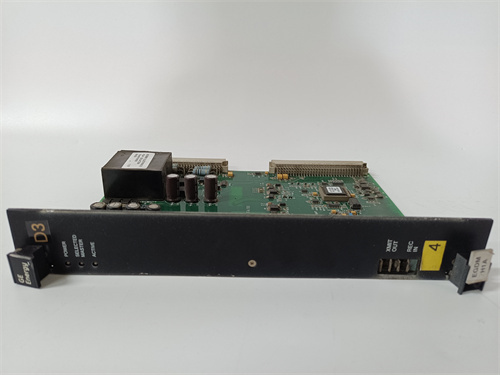

GE IS200EGDMH1A

Описание

Описание продукта

Параметры продукта

• Тип устройства: Модуль управления и мониторинга двигателями для системы автоматизации GE Mark VIe
• Совместимость: Контроллеры GE Mark VIe (IC698CPE030, IC698CPE040, IC698CPE050), шасси Mark VIe (IC698CHS010, IC698CHS020, IC698CHS030), программное обеспечение GE ControlST; асинхронные, синхронные двигатели (до 500 кВт)
• Основные функции: Регулирование скорости, контроль нагрузки, мониторинг температуры/токов/напряжений, защита двигателя, диагностика износа компонентов
• Конфигурация каналов:
  • Аналоговые входы: 8 каналов (настройка на 4–20 мА, 0–10 В DC) — дляmicromachines скорости, тока, температуры, давления
  • Цифровые входы: 12 каналов (24 В DC, НО/НР) — для сигналов состояния, кнопок управления, аварийных остановок
  • Аналоговые выходы: 6 каналов (4–20 мА, 0–10 В DC) — для управления инверторами, дросселями
  • Цифровые выходы: 10 каналов (24 В DC, максимальный ток 2 А/канал) — для активации защитных механизмов, индикаторов
• Параметры управления двигателем:
  • Диапазон регулирования скорости: 0–3600 об/мин (настраиваемый до 10 000 об/мин для высокоскоростных двигателей)
  • Точность регулирования скорости: ≤ ±0,1% от заданного значения
  • Контроль тока statora: 0–500 А (через трансформаторы тока CT)
  • Контроль напряжения: 0–690 В AC (через трансформаторы напряжения VT)
  • Задержка реакции на команды управления: ≤ 0,1 мс
• Функции защиты двигателя:
  • Типы защиты: Перегрузка тока, превышение температуры statora/rotora, потеря фазы, нестабильное напряжение, обрывmicromachines
  • Задержка срабатывания защиты: ≤ 0,05 мс (аварийные случаи)
• Диагностика:
  • Мониторинг: Температура statora/rotora, вибрация, уровень масла, состояние подшипников
  • Логирование параметров: Хранение до 300 000 записей (скорость, ток, напряжение, температура)
  • Определение износа: Алгоритмы прогнозирования выхода из строя подшипников, износа изоляции
• Изоляция:
  • Канал-канал: 1500 В AC (галванческая изоляция)
  • Группа-питание: 3000 В AC (усилированная изоляция)
  • Канал-контроллер: 3000 В AC
• Питание:
  • Входное напряжение: от шасси Mark VIe (24 В DC ±10%)
  • Потребляемая мощность: ≤ 10 Вт (без нагрузки на выходы), ≤ 30 Вт (с максимальной нагрузкой)
• Температурный диапазон эксплуатации: -20 °C до +70 °C (расширенный диапазон)
• Влажность: 5–95% RH (без конденсации)
• Степень защиты: IP20 (для установки в шкафы промышленного класса)
• Размеры (Ш x В x Г): 150 mm x 250 mm x 80 mm (стандартный размер модуля Mark VIe)
• Вес: 约 1,7 кг
• Защита:
  • Защита от статического разряда (ESD) ±25 кВ (контактное) / ±20 кВ (аэродинамическое)
  • Фильтрация электромагнитных помех (EMC) по EN 55011/EN 55022 (класс B)
  • Защита каналов от короткого замыкания, перегрева и перепадов напряжения

Преимущества и особенности

• Универсальное управление двигателями: GE IS200EGDMH1A [ссылка на продукт] подходит для асинхронных и синхронных двигателей до 500 кВт, устраняя необходимость в специализированном оборудовании для разных типов приводов.
• Высокая точность и скорость: Точность регулирования скорости ≤ ±0,1% и задержка реакции ≤ 0,1 мс гарантируют стабильную работу двигателей в критических процессах (например, приводы турбин, компрессоров).
• Продвинутая диагностика и прогнозирование: Мониторинг ключевых параметров и алгоритмы определения износа позволяют своевременно выявлять проблемы и планировать техническое обслуживание, снижая риск внезапного выхода из строя.
• Комплексная защита: Широкий набор защитных функций с мгновенной реакцией предотвращает повреждение двигателей при аварийных ситуациях (перегрузка, перегрев, потеря фазы).
• Простота интеграции: Стандартный дизайн для GE Mark VIe, совместимость с GE ControlST и гибкая конфигурация упрощают монтаж, настройку и обслуживание, сокращая затраты на эксплуатацию.

Прикладные случаи в отраслях

• Теплоэнергетика: Управление приводами насосов и вентиляторов на ТЭС — GE IS200EGDMH1A [ссылка на продукт] регулирует скорость насосов системы охлаждения и вентиляторов турбин, контролируя ток и температуру двигателей, а также защищая их от перегрузки. Прогнозирующая диагностика предотвращает аварии в периоды пиковой нагрузки.
• Атомная энергетика: Управление вспомогательными двигателями АЭС — модуль управляет приводами насосов системы охлаждения, компрессоров и конвейеров топлива, соответствуюя строгим требованиям к надежности и безопасности ядерных установок. Комплексная защита предотвращает выход из строя критических агрегатов.
• Нефтегазовая отрасль: Управление компрессорами и насосами на добычных комплексах — GE IS200EGDMH1A адаптируется к суровым наземным и морским условиям, регулируя скорость компрессоров газовой передачи и насосов добычи нефти, а также контролируя вибрацию и температуру подшипников.
• Химическая промышленность: Управление двигателями реакторных смесителей — модуль регулирует скорость приводов смесителей в реакторах, контролируя нагрузку и температуру двигателей, а защитные функции предотвращают аварии при нестабильных параметрах процесса.
• Гидроэнергетика: Управление приводами ворот и шлюзов на ГЭС — GE IS200EGDMH1A регулирует скорость электродвигателей приводов ворот, контролируя ток и напряжение, а также мониторя состояние подшипников, обеспечивая надежную работу в условиях перепадов температуры.

Сравнение с конкурентами

• В отличие от аналогов с точностью регулирования скорости ≥ ±0,3% и ограниченной поддержкой типов двигателей, GE IS200EGDMH1A предлагает точность ≤ ±0,1% и универсальную поддержку асинхронных/синхронных двигателей, превосходя по универсальности и производительности.
• Конкурентные модули часто отсутствуют функции прогнозирования износа и имеют базовую диагностику, в то время как GE IS200EGDMH1A [ссылка на продукт] оснащен алгоритмами определения износа компонентов и детальным логированием параметров, улучшая планирование обслуживания.
• Задержка реакции ≤ 0,1 мс и защита с задержкой ≤ 0,05 мс превосходят аналогов с задержками ≥ 0,2 мс, обеспечивая мгновенную реакцию на аварийные ситуации.
• Поддержка двигателей до 500 кВт и широкий диапазон регулирования скорости (до 10 000 об/мин) делают модуль более мощным, чем конкуренты с ограничением ≤ 300 кВт и скоростью ≤ 3600 об/мин.
• Бренд GE предоставляет 5-летнюю гарантию и специализированную техническую поддержку для GE IS200EGDMH1A, в то время как большинство конкурентных модулей имеют гарантию 1–3 лет, подтверждая высокую надежность и долговечность.

Советы по выбору и предостережению

• При выборе убедитесь, что GE IS200EGDMH1A соответствует параметрам ваших двигателей (мощность до 500 кВт, тип — асинхронный/синхронный) и требованиям к диапазону скорости.
• При подключении трансформаторов тока (CT) и напряжения (VT) убедитесь в их совместимости с модулем (ток до 500 А, напряжение до 690 В AC) — несоответствие может привести к искажению данных или повреждению каналов.
• Для мониторинга вибрации и температуры подшипников используйте рекомендованныеmicromachines GE (совместимые с аналоговыми входами 4–20 мА) — это гарантирует точность диагностики.
• Регулярно проверяйте логи параметров и результаты диагностики через GE ControlST: своя реакция на сигналы износа компонентов предотвращает внезапный выход двигателя из строя.
• Обновляйте прошивку модуля через GE ControlST: обновления исправляют баги, улучшают алгоритмы регулирования и расширяют функциональность диагностики.
• Обеспечьте достаточную вентиляцию шкафа: при работе с максимальной нагрузкой на выходы модуль выделяет тепло — отсутствие вентиляции может привести к перегреву.
• При настройке защитных функций подберите оптимальные уровни триггера в соответствии с техническими характеристиками двигателей — это предотвращает ложные срабатывания и гарантирует защиту при реальных авариях.
