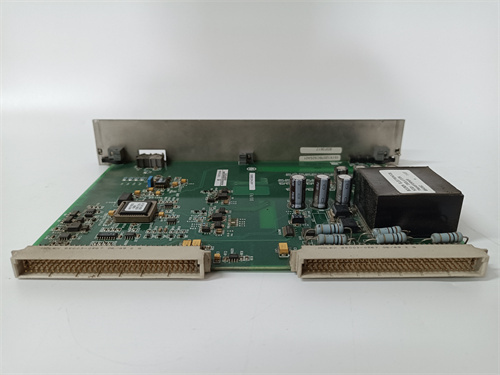

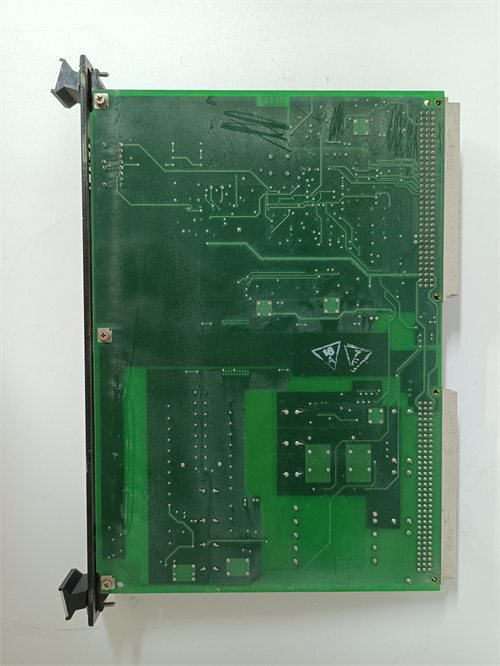

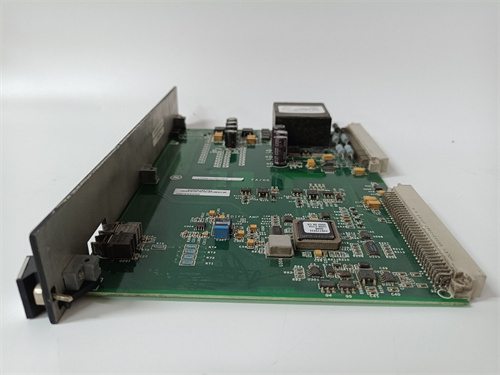

GE IS200EGDMH1ADF

Технические параметры GE IS200EGDMH1ADF

Технические характеристики GE IS200EGDMH1ADF соответствуют стандартам безопасности энергетических объектов (IEC 61508, UL 1998) и требованиям к электромагнитной совместимости (EN 61000-6-2):

Параметр	Значение/Характеристика
Тип устройства	Модуль коммуникации для системы GE Mark VIe, серии GE Mark VIe Control Systems
Сетевые параметры	• Пропускная способность: До 100 Мбит/с (полудуплекс/полнодуплекс) • Тип портов: 2×Ethernet RJ45 (для связи с контроллерами/SCADA) • Задержка передачи: ≤0.3 мс • Надежность передачи: ≥99.999%
Поддерживаемые протоколы	• Промышленные: Modbus TCP, EtherNet/IP, GE SRTP (для Mark VIe) • Системные: OPC UA (для интеграции с MES/SCADA) • Диагностические: SNMP (для отслеживания состояния модуля)
Коммуникация с Mark VIe	• Интерфейс: Подключение к шине GE IS200CHSOH1A • Протокол внутренней связи: Проприетарный протокол GE Mark VIe • Совместимые компоненты: Контроллеры IS200VCAH1B, модули IS200TSVCH1A, панели IC754VSI06H
Питание	• Входное напряжение: 5 В DC (от шины Mark VIe) • Потребляемый ток: ≤120 мА • Защита от перепадов: ±10% от номинального (автоматическое регулирование)
Эксплуатационные условия	• Температурный диапазон: 0 °C – +65 °C (рабочий) • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤2 Гц (продолжительная), ≤10 Гц (кратковременная, ≤10 мин) • Класс защиты корпуса: IP20 (IEC 60529) — для монтажа в закрытых контроллерных щитах
Размеры и монтаж	• Размеры: 135 × 95 × 40 мм (Ш×Г×В) • Вес: ≤320 г • Тип монтажа: Вставной модуль в шину IS200CHSOH1A • Кабельное подключение: Клеммные зажимы для питания, Ethernet-кабели Cat5e/Cat6 для сети
Сертификации	CE, UL 1998, IEC 61508 (SIL 2), EN 61000-6-2, RoHS

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: GE IS200EGDMH1ADF

Первым делом рассмотрим промышленный модуль коммуникации и данных GE IS200EGDMH1ADF, относящийся к серии GE Mark VIe Control Systems — специализирующейся на решениях для надежной передачи данных между компонентами критических энергетических систем: газовые/паровые турбины, комбинированные энергоблоки, гидроэлектростанции. Это устройство выполняет ключевую функцию — обеспечивает высокоскоростную двустороннюю связь между контроллером Mark VIe (например, GE IS200VCAH1B), модулями сигнальной обработки (такими как GE IS200TSVCH1A) и системами верхнего уровня (SCADA, MES), поддерживая промышленные протоколы для интеграции всего автоматизированного комплекса. Критически важно, что GE IS200EGDMH1ADF гарантирует пропускную способность до 100 Мбит/с и надежность передачи данных ≥99.999% — параметры, необходимые для систем, где потеря или искажение данных может привести к аварийной остановке турбин и потере электроэнергии.

GE IS200EGDMH1ADF полностью совместим с компонентами Mark VIe: шиной контроллерной системы GE IS200CHSOH1A, модулями питания GE IS210BPPBH2BMD и ПО для конфигурации GE Turbine Control Software (TCS). Например, в газотурбинной электростанции (ГТЭС) GE IS200EGDMH1ADF подключен к контроллеру GE IS200VCAH1B и двум модулям GE IS200TSVCH1A (обрабатывают сигналы от датчиков температуры выхлопов). Модуль собирает данные о температуре (например, 580 °C ±0.58 °C) и крутящем моменте турбины (1200 Н·м ±1.2 Н·м) от контроллера, передавая их в SCADA-систему верхнего уровня за 0.3 мс. Операторы через SCADA могут в реальном времени отслеживать режим турбины: при превышении температуры до 620 °C GE IS200EGDMH1ADF мгновенно передает команду от SCADA к контроллеру на снижение подачи топлива, предотвращая перегрев лопаток.

В комбинированном энергоблоке (газотурбина + паровая турбина) GE IS200EGDMH1ADF используется для синхронизации данных между двумя контроллерами Mark VIe (один для газотурбины, другой для паровой) и системой управления энергоблоком (MES). Модуль передаёт данные о нагрузке каждой турбины (180 МВт для газовой, 120 МВт для паровой) и общей эффективности генерации (≥45%) в MES, позволяя оптимизировать потребление топлива: если MES обнаруживает избыточное использование природного газа, команда на корректировку режима передаётся через GE IS200EGDMH1ADF к контроллеру газотурбины за 0.4 мс, снижая расход топлива на 5% без потери мощности. Дополнительным преимуществом GE IS200EGDMH1ADF является встроенная диагностика сетевого трафика: модуль отслеживает количество передаваемых пакетов, наличие ошибок и нагрузку на канал, отправляя алерты в SCADA при превышении пороговых значений (например, нагрузка >80% от пропускной способности) — это позволяет операторам своевременно масштабировать сеть и избежать задержек.

Полная информация о GE IS200EGDMH1ADF, включая руководства по монтажу, настройке протоколов и диагностике сети, доступна по ссылке: [ссылка на продукт GE IS200EGDMH1ADF] (при получении окончательной ссылки она будет вставлена).

Технические параметры GE IS200EGDMH1ADF

Параметр	Значение/Характеристика
Тип устройства	Модуль коммуникации для системы GE Mark VIe, серии GE Mark VIe Control Systems
Сетевые параметры	• Пропускная способность: До 100 Мбит/с (полудуплекс/полнодуплекс) • Тип портов: 2×Ethernet RJ45 (для связи с контроллерами/SCADA) • Задержка передачи: ≤0.3 мс • Надежность передачи: ≥99.999%
Поддерживаемые протоколы	• Промышленные: Modbus TCP, EtherNet/IP, GE SRTP (для Mark VIe) • Системные: OPC UA (для интеграции с MES/SCADA) • Диагностические: SNMP (для отслеживания состояния модуля)
Коммуникация с Mark VIe	• Интерфейс: Подключение к шине GE IS200CHSOH1A • Протокол внутренней связи: Проприетарный протокол GE Mark VIe • Совместимые компоненты: Контроллеры IS200VCAH1B, модули IS200TSVCH1A, панели IC754VSI06H
Питание	• Входное напряжение: 5 В DC (от шины Mark VIe) • Потребляемый ток: ≤120 мА • Защита от перепадов: ±10% от номинального (автоматическое регулирование)
Эксплуатационные условия	• Температурный диапазон: 0 °C – +65 °C (рабочий) • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤2 Гц (продолжительная), ≤10 Гц (кратковременная, ≤10 мин) • Класс защиты корпуса: IP20 (IEC 60529) — для монтажа в закрытых контроллерных щитах
Размеры и монтаж	• Размеры: 135 × 95 × 40 мм (Ш×Г×В) • Вес: ≤320 г • Тип монтажа: Вставной модуль в шину IS200CHSOH1A • Кабельное подключение: Клеммные зажимы для питания, Ethernet-кабели Cat5e/Cat6 для сети
Сертификации	CE, UL 1998, IEC 61508 (SIL 2), EN 61000-6-2, RoHS

Преимущества и особенности GE IS200EGDMH1ADF

Высокоскоростная и надежная передача данных

Пропускная способность 100 Мбит/с и задержка ≤0.3 мс делают GE IS200EGDMH1ADF идеальным для систем реального времени (например, управление турбинами с частотой обновления данных 10 раз в секунду). Надежность ≥99.999% означает, что время простоя из-за проблем с передачей данных не превышает 5 минут в году — критично для энергетических объектов, где каждая минута простоя стоит десятки тысяч долларов.
Универсальная поддержка протоколов

Поддержка Modbus TCP, EtherNet/IP, OPC UA и GE SRTP позволяет GE IS200EGDMH1ADF интегрироваться с различными системами: от контроллеров Mark VIe до сторонних SCADA/MES (например, Siemens WinCC, Rockwell FactoryTalk). Это устраняет необходимость в дополнительных шлюзах и снижает сложность архитектуры автоматизации — все компоненты обмениваются данными через один модуль.
Встроенная диагностика и мониторинг

С помощью протокола SNMP GE IS200EGDMH1ADF передает данные о состоянии сети (нагрузка портов, количество ошибок, время работы) в системы мониторинга. Операторы могут отслеживать, например, если один из Ethernet-портов работает на 90% нагрузки, и своевременно добавить дополнительный модуль для распределения трафика — это предотвращает задержки в передаче команд и данных.
Легкая интеграция и масштабируемость

Модуль автоматически определяется системой Mark VIe при подключении к шине — не требуется сложной конфигурации сетевых параметров. Благодаря двум Ethernet-портам GE IS200EGDMH1ADF поддерживает построение избыточных сетей (ring topology), что увеличивает отказоустойчивость: если один канал связи разрывается, данные передаются через резервный порт без остановки системы.

Примеры применения GE IS200EGDMH1ADF

Газотурбинная электростанция (ГТЭС): Связь с SCADA

В ГТЭС с двумя газотурбинами (300 МВт каждая) GE IS200EGDMH1ADF подключен к контроллеру каждой турбины и центральной SCADA-системе. Модуль собирает данные о частоте вращения (3000 об/мин ±0.1 об/мин), температуре выхлопов (580 °C ±0.58 °C) и мощности (300 МВт ±0.3 МВт) от контроллеров, передавая их в SCADA за 0.25 мс. Операторы через SCADA могут регулировать подачу топлива: при снижении потребления электроэнергии в сети команда на снижение мощности до 250 МВт передаётся через GE IS200EGDMH1ADF к контроллерам за 0.3 мс, и турбины плавно переходят к новому режиму без перепадов напряжения.
Комбинированный энергоблок (КЭБ): Интеграция с MES

В КЭБ с газовой (180 МВт) и паровой (120 МВт) турбинами GE IS200EGDMH1ADF передает данные о расходе топлива (природный газ: 250 м³/час, пар: 50 т/час) и эффективности генерации (45%) в MES-систему. MES анализирует эти данные и выявляет, что эффективность паротурбины ниже нормы (42% вместо 45%). Команда на корректировку давления пара (с 100 бар до 105 бар) передаётся через GE IS200EGDMH1ADF к контроллеру паротурбины за 0.35 мс — после корректировки эффективность повышается до 44.5%, а расход топлива снижается на 3%.
Гидроэлектростанция (ГЭС): Избыточная сеть

В ГЭС с четырьмя гидротурбинами GE IS200EGDMH1ADF используется в конфигурации кольцевой сети (ring topology): каждый модуль подключен к двум соседним контроллерам, образуя закрытый контур. При разрыве кабеля между первым и вторым модулем данные от контроллера первой турбины передаются через резервный канал (через четвертый и третий модули) через GE IS200EGDMH1ADF — время переключения на резервный канал ≤0.1 мс, и работа системы не прерывается. Это гарантирует непрерывную передачу данных даже при технических проблемах с одним из каналов связи.

Сравнение с конкурентами

Сравним GE IS200EGDMH1ADF с модулями коммуникации для систем управления турбинами (Siemens S7-400 CP 443-1, ABB AC800M CM592):

Параметр	GE IS200EGDMH1ADF	Siemens CP 443-1 (6GK7443-1EX30-0XE0)	ABB CM592 (3BSE018105R1)
Пропускная способность	До 100 Мбит/с	До 100 Мбит/с	До 100 Мбит/с
Задержка передачи	≤0.3 мс	≤0.5 мс	≤0.4 мс
Поддерживаемые протоколы	Modbus TCP, EtherNet/IP, OPC UA, GE SRTP	Modbus TCP, EtherNet/IP, PROFINET	Modbus TCP, EtherNet/IP, OPC UA
Совместимость с Mark VIe	Полная	Требует шлюз PROFINET-SRTP	Требует драйвера SRTP
Избыточная сеть	Поддерживает (ring topology)	Требует дополнительный модуль	Поддерживает (ring topology)

Вывод: GE IS200EGDMH1ADF превосходит конкурентов по задержке передачи (≤0.3 мс) и.native-совместимости с системой Mark VIe (без необходимости в дополнительных шлюзах/драйверах). Поддержка избыточных сетей “из коробки” также делает его более отказоустойчивым для критических энергетических приложений. Для пользователей GE Mark VIe это модуль становится оптимальным выбором, так как он упрощает интеграцию с SCADA/MES и гарантирует максимальную надежность передачи данных.
