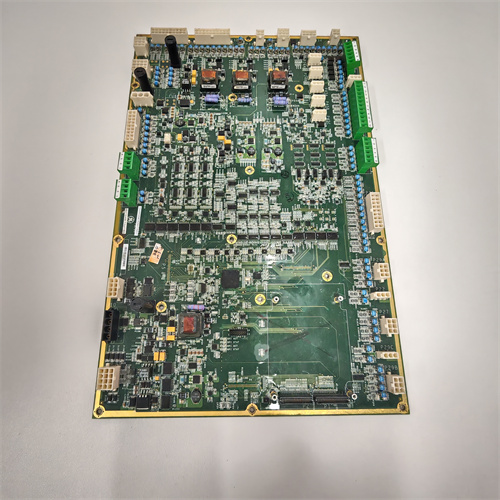

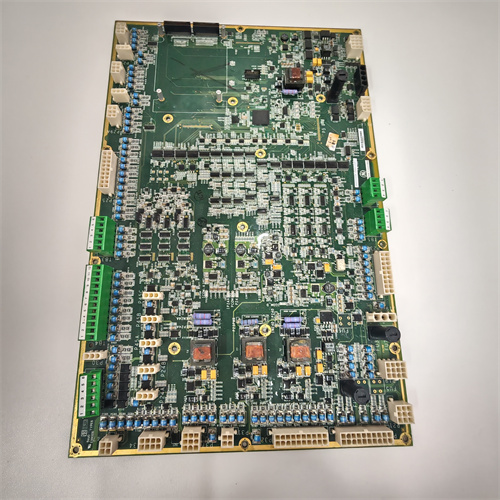

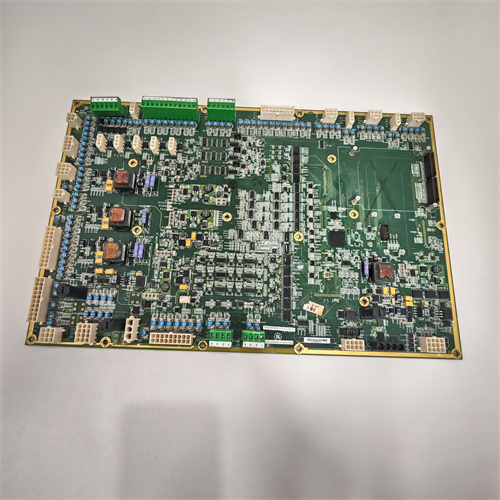

GE IS200EGDMH1AFF

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль генерации и мониторинга дискретных сигналов (совместим с системой GE Mark VIe)
• Функции: Генерация тестовых дискретных сигналов, мониторинг реальных сигналов, логирование данных, диагностика каналов контроллера
• Количество каналов: 32 универсальных канала (16 генерации + 16 мониторинга, независимо изолированные)
• Каналы генерации:
  • Тип сигнала: Контактный (НО/ЗО), напряжевой (24 В ПС, настраиваемый уровень: 12–24 В)
  • Мод режимов генерации: Синусоиды, импульсы, прямоугольные сигналы, случайные сигналы, регламентные сигналы
  • Параметры сигнала: Частота (0.1 Гц – 1 кГц), длительность импульса (0.1 мс – 10 с), коэффициент заполнения (10–90%)
• Каналы мониторинга:
  • Тип сигнала: Контактный (НО/ЗО), напряжевой (0–30 В ПС)
  • Точность измерения: ±0.1 В (для напряжевых сигналов), ±0.1 мс (для длительности импульсов)
  • Время реакции: ≤0.05 мс
• Протоколы связи: Внутренняя шина GE Mark VIe, Ethernet/IP, PROFINET, Modbus TCP, OPC UA
• Источник питания: 24 В ПС (от блока питания системы Mark VIe), потребляемая мощность ≤14 Вт
• Температурный диапазон эксплуатации: -20 °C до +75 °C
• Степень защиты: IP20 (монтаж в шасси контроллера Mark VIe)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для системы Mark VIe)
• Вес: 1.5 кг
• Средний наработок между отказами (MTBF): ≥ 800 000 часов
• Степень изоляции: Канал-канал: 250 В АС (1 минута); канал-земля: 500 В АС (1 минута)
• Логирование данных:
  • Объем памяти: Встроенная флеш-память 16 ГБ, поддержка внешнего хранилища через USB (опционально)
  • Форматы записи: CSV, XML, поддержка экспорта в ПО диагностики
  • Максимальная частота записи: 1 кГц на канал
• Диагностика:
  • LED-индикаторы статуса каждого канала (генерация/мониторинг/ошибка)
  • Сигналы тревоги: Цифровой выход (НО/ЗО), аналоговый сигнал 4–20 мА (статус модуля)
  • Логи событий: Архив ошибок и режимов работы
• Поддерживаемое ПО: GE Mark VIe Configuration Studio, GE CIMPLICITY (для визуализации данных), специализированное ПО для настройки генерации сигналов

Преимущества и особенности

• GE IS200EGDMH1AFF сочетает в себе функции генерации и мониторинга в одном модуле, устраняя необходимость в отдельном тестовом оборудовании для обслуживания системы Mark VIe.
• Гибкие режимы генерации сигналов (синусоиды, импульсы, регламентные) позволяют имитировать любые операционные сценарии, включая аварийные ситуации, для полного тестирования контроллера.
• Высокая точность мониторинга (±0.1 В, ±0.1 мс) и быстрая реакция каналов обеспечивают детальный анализ реальных сигналов и выявление мелких отклонений.
• Объемное логирование данных с высокой частотой записи позволяет ретроанализировать процессы и выявить причины неисправностей.
• Плавная интеграция с экосистемой GE Mark VIe и поддержка промышленных протоколов упрощают интеграцию в существующие процедуры диагностики.
• Прочная промышленная конструкция с усиленной защитой от электромагнитных помех гарантирует стабильность в условиях сервисных работ и производства.

Области применения и примеры использования

• Сервисное обслуживание: При техническом обслуживании контроллеров GE Mark VIe GE IS200EGDMH1AFF генерирует тестовые сигналы для проверки работы дискретных входов и мониторит выходы контроллера, выявляя неисправности.
• Отладка новых систем: При внедрении новых автоматизационных комплексов модуль имитирует сигналы от сенсоров, позволяя отлаживать программную логику контроллера без подключения реального оборудования.
• Мониторинг критических процессов: На промышленных объектах GE IS200EGDMH1AFF мониторит дискретные сигналы от безопасности и исполнительных механизмов, логируя данные для последующего анализа.
• Обучение персонала: В центрах обучения и техническом центрех модуль используется для демонстрации работы дискретных сигналов и обучения персонала работе с системами Mark VIe.
• Аварийное диагностирование: При сбоях в работе автоматизированных систем GE IS200EGDMH1AFF быстро выявляет проблемные каналы, генерируя тестовые сигналы и сравнивая результаты с эталонными.

Сравнение с конкурентами

• По сочетанию функций генерации и мониторинга в одном модуле GE IS200EGDMH1AFF превосходит стандартные тестовые устройства, которые обычно специализируются на одной функции.
• Гибкие режимы генерации сигналов и высокая точность мониторинга обеспечивают более полный тест контроллера, чем аналоги с ограниченным набором сигналов или низкой точностью.
• Объемное логирование данных с высокой частотой записи позволяет детально анализировать процессы, в то время как многие конкуренты имеют ограниченный объем памяти или низкую частоту записи.
• Плавная интеграция с экосистемой GE Mark VIe устраняет проблемы совместимости, которые возникают при использовании универсальных тестовых устройств.
• Высокий MTBF (≥ 800 000 часов) и устойчивость к внешним воздействиям гарантируют длительную надежную работу в условиях сервисных работ и производства.

Советы по выбору и меры предосторожности

• При выборе убедитесь, что количество каналов генерации/мониторинга GE IS200EGDMH1AFF соответствует требованиям к тестированию ваших систем Mark VIe (например, для крупных комплексов достаточно 16+16 каналов).
• Для отладки сложных сценариев используйте регламентные режимы генерации — они позволяют имитировать последовательность сигналов, соответствующую реальным операционным условиям.
• Монтаж и настройку должен выполнять квалифицированный персонал с сертификацией на работу с системой GE Mark VIe и знанием принципов тестирования дискретных сигналов.
• Регулярно архивируйте логи данных в внешнее хранилище — это поможет сохранить историю тестов и аварийных ситуаций для последующего анализа.
• Перед началом тестирования проверьте состояние изолиции каналов и подключений — это предотвратит повреждение модуля и контроллера.
• Храните неиспользуемые модули в герметичной упаковке при температурах от -25 °C до +65 °C, защищая их от механических повреждений и влаги.
