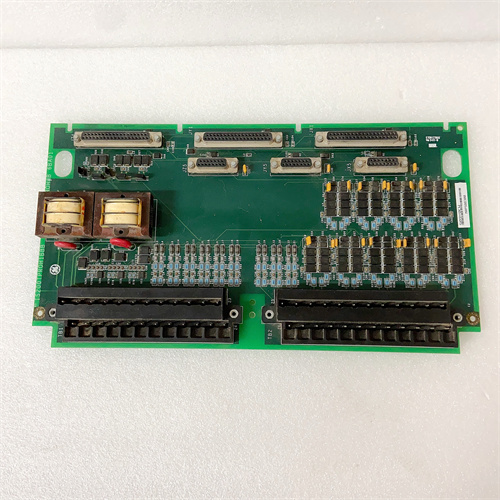

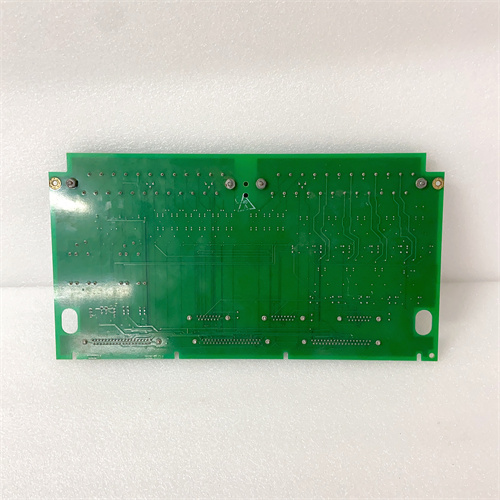

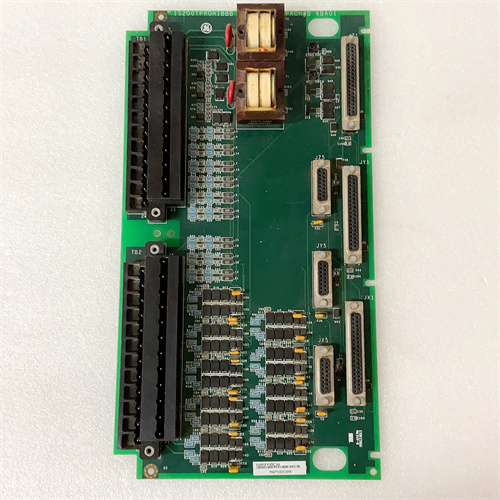

GE IS200EGPAG1BEC

Описание

Описание продукта

Технические параметры

• Производитель: GE
• Модель: IS200EGPAG1BEC
• Тип устройства: Плата аналогово-цифрового преобразования (АЦП) для PLC (премиальная серия)
• Количество аналоговых входов: 16 шт. (дифференциальные, программно настраиваемые)
• Типы поддерживаемых сигналов: 4–20 мА (токовые), 0–10 В / ±10 В (напряжностные), termoрезисторы (Pt100/Pt1000), термокупели (J/K/T/E)
• Разрешение АЦП: 24 бита
• Погрешность измерения: ≤ ±0.01% от полного диапазона (при 25 °C)
• Частота выборки: до 1 кГц (на каждый канал, синхронная выборка)
• Встроенные фильтры: Программно настраиваемые цифровые фильтры (RC/Калиман)
• Рабочее напряжение: 24 В постоянного тока (±15%)
• Температурный диапазон эксплуатации: -40 °C до +80 °C
• Степень защиты: IP23 (защита от пыли и попадания воды под углом 60°)
• Протоколы коммуникации: Profinet IO (IRT), Modbus TCP/RTU, Ethernet/IP, Profibus DP
• Совместимость с контроллерами: GE Mark VIe, PACSystems RX7i/RX3i, Mark V Series, Mark VIeS
• Потребляемый ток: не более 1.0 А при 24 В
• Размеры (Ш×Г×В): 150 × 210 × 80 мм
• Сертификации: IEC 61131-3, CE, UL 508C, ATEX (зона 2/22), SIL 2 (IEC 61508)
• Гарантия: 3 года

Преимущества и особенности

• Экстремальная точность измерений: GE IS200EGPAG1BEC с 24-битным разрешением АЦП и погрешностью ≤ ±0.01% обеспечивает микропрецизионное измерение аналоговых параметров, критически важное для фармацевтики, микроэлектроники и научных экспериментов.
• Универсальная поддержка сенсоров: Поддержка токовых, напряжностных сигналов, терморезисторов и термокупелей делает IS200EGPAG1BEC универсальным — он подходит для измерения любых аналоговых параметров без дополнительных адаптеров.
• Синхронная выборка и фильтрация: Частота выборки до 1 кГц и программно настраиваемые фильтры позволяют GE IS200EGPAG1BEC обрабатывать быстрые изменения сигналов и подавлять помехы, сохраняя точность измерений.
• Надежность в экстремальных условиях: Конструкция устойчива к вибрациям (IEC 60068-2-6), шоку и широким температурным диапазонам (-40 °C до +80 °C), а сертификации ATEX и SIL 2 подтверждают безопасность IS200EGPAG1BEC в опасных зонах и критических системах.
• Легкая калибровка и диагностика: Встроенная автоматическая калибровка и дистанционная диагностика через GE Proficy упрощают обслуживание GE IS200EGPAG1BEC и гарантируют сохранение точности на протяжении всего срока эксплуатации.
• Высокоскоростная коммуникация: Поддержка Profinet IO (IRT) обеспечивает передачу измеренных данных в контроллер в режиме реального времени, что важно для систем с короткими циклами регулирования.

Области применения и примеры использования

• Фармацевтика (линии производства лекарств): IS200EGPAG1BEC используется для точного контроля температуры, pH и концентрации химических растворов в процессе синтеза лекарств, обеспечивая соответствие стандартам GMP и FDA.
• Микроэлектроника (производство чипов): Модуль GE IS200EGPAG1BEC измеряет параметры вакуумных установок, температуру литографических матриц и напряжение в процессах микрофирменования, благодаря 24-битной точности.
• Энергетика (электростанции): В Теплоэлектростанциях и атомных электростанциях IS200EGPAG1BEC контролирует температуру трубопроводов, давление пара и уровень топлива в котлах, обеспечивая безопасность и эффективность работы.
• Научные исследования (лабораторные установки): В научных лабораториях модуль измеряет физические параметры (температура, давление, напряжение) в экспериментах с высокими требованиями к точности, благодаря низкой погрешности и синхронной выборке GE IS200EGPAG1BEC.

Сравнение с конкурентами

• В сравнении с аналогом Siemens 6ES7 331-7NF10-0AB0, GE IS200EGPAG1BEC предлагает более высокое разрешение (24 бита против 16 бит) и меньшую погрешность (≤ ±0.01% против ±0.1%), а также поддержку термокупелей/терморезисторов без дополнительных модулей.
• По сравнению с продуктом Allen-Bradley 1756-IF16H, IS200EGPAG1BEC имеет более широкий температурный диапазон (-40 °C до +80 °C против -20 °C до +60 °C) и сертификацию ATEX/SIL 2, что делает его подходящим для экстремальных и критических приложений.
• В отличие от специализированных АЦП-плат от других брендов, GE IS200EGPAG1BEC сочетает в себе синхронную выборку каналов, программно настраиваемые фильтры и поддержку четырех промышленных протоколов, упрощая интеграцию в сложные автоматизированные системы.

Советы по выбору и предостережения

• При выборе убедитесь, что IS200EGPAG1BEC поддерживает тип ваших сенсоров (токовые/напряжностные/термодатчики) и требования к точности — его параметры подходит для самых высокоточных приложений.
• Проверьте совместимость с контроллером: GE IS200EGPAG1BEC работает оптимально с контроллерами GE Mark VIe и PACSystems RX7i, но также поддерживает интеграцию с другими моделями через стандартные протоколы.
• При монтаже в опасные зоны соблюдайте требования сертификации ATEX: IS200EGPAG1BEC предназначен для зон 2/22, поэтому не используйте его в зонах 0/1/20/21 без дополнительной защиты.
• Настройте фильтры под тип сигнала: Для подавления помех в индустриальных средах используйте программно настраиваемые фильтры IS200EGPAG1BEC — это улучшит стабильность измерений без потери скорости.
• Регулярно выполняйте автоматическую калибровку: Через GE Proficy запускайте процедуру калибровки раз в 6 месяцев, чтобы поддерживать погрешность на уровне ≤ ±0.01% и подтвердить соответствие сертификации SIL 2.
