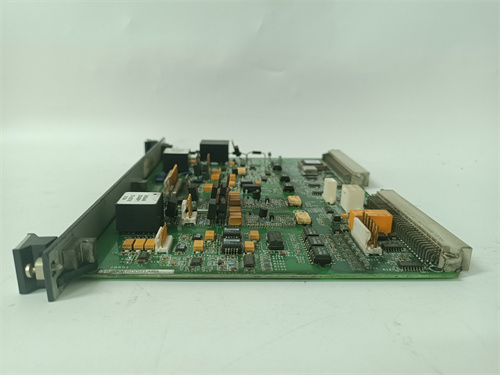

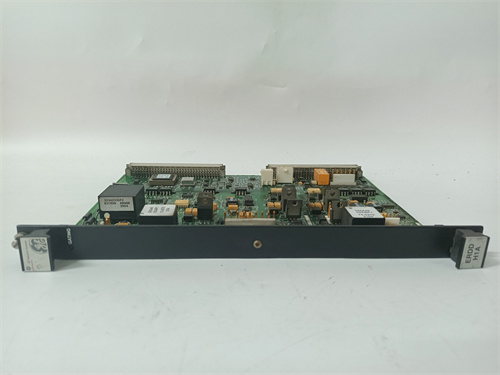

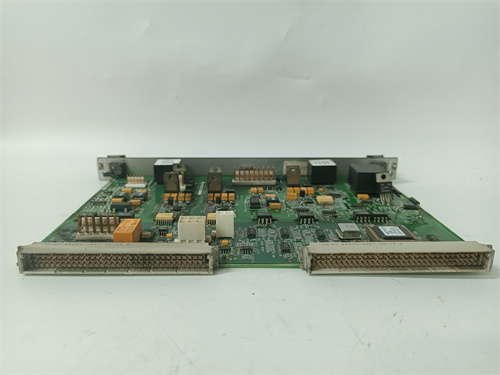

GE IS200ERDDH1ABA

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация каналов и поддерживаемые сенсоры:
  • 4 независимые каналы обработки сигналов — каждый канал поддерживает подключение вибрационных сенсоров (пьезоэлектрические акселерометры, вибрационные датчики типа eddy-current) и датчиков скорости (тахометры с выходом 0–10 В DC или 4–20 мА);
  • Типы входных сигналов: Аналоговые сигналы ±5 В DC (от акселерометров), ±10 В DC (от eddy-current датчиков), 0–10 В DC/4–20 мА (от тахометров).
• Точность и разрешение:
  • Разрешение АЦП (аналого-цифрового преобразователя): 16 бит — обеспечивает высокую детализацию сигналов (минимальное изменение сигнала, которое может быть зафиксировано, составляет ~0,15 мВ для диапазона ±5 В DC);
  • Точность измерения: ±0,02% от полного диапазона (FS) — гарантирует достоверность результатов анализа (например, ошибка измерения вибраций не превышает 0,02 мм/с для диапазона 0–100 мм/с);
  • Температурная стабильность: ±0,01% FS/°C — минимальное влияние температуры окружающей среды на точность.
• Функции обработки сигнала:
  • Спектральный анализ: Поддержка быстрого преобразования Фурье (FFT) с разрешением до 16384 точек — позволяет анализировать частотные компоненты вибраций (например, выявлять резонансные частоты подшипников);
  • Вычисление ключевых параметров: Среднеквадратическое значение (RMS) вибраций, пиковые значения, частота вращения (до 10 000 об/мин), относительное смещение ротора;
  • Пороговая обработка: Настраиваемые верхние и нижние пороги для каждого параметра — при превышении порога модуль отправляет сигнал предупреждения или аварии в контроллер Mark VIe.
• Скорость обработки и коммуникация:
  • Частота дискретизации сигнала: До 10 кГц на канал — достаточная для захвата высокочастотных компонент вибраций (например, вибрации от износа зубчатых передач);
  • Латентность обработки: ≤ 100 мс (включая FFT-анализ) — обеспечивает почти реальное отображение результатов анализа;
  • Коммуникация с контроллером: Через внутреннюю шину Mark VIe (EtherNet/IP) — передача обработанных данных и диагностических сообщений с латентностью < 1 мс.
• Защитные функции и диагностика:
  • Защита от перегрузки входов: Максимальное допустимое напряжение ±30 В DC — предотвращает повреждение модуля при неправильном подключении сенсора;
  • Встроенная диагностика: Отслеживание обрыва кабеля к сенсору, короткое замыкание сигнала, неисправность АЦП — отправка цифровых кодов ошибки в контроллер;
  • Устойчивость к электромагнитным помехам (EMC): Соответствие классу EN 61000-6-2 (иммунитет к импульсным помехам, радиочастотным полям).
• Рабочие условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Относительная влажность: до 95% (без конденсации);
  • Класс защиты: IP20 (при монтаже в шкаф управления Mark VIe);
  • Устойчивость к вибрациям: До 5 г (в диапазоне частот 10–2000 Гц) — соответствует требованиям к оборудованию на turbomachinery.
• Питание:
  • Входное напряжение: 24 В DC (от блока питания Mark VIe), потребление — не более 10 ВА (при максимальной нагрузке каналов).

Преимущества и особенности

1. Высокая точность и продвинутые функции анализа: Разрешение 16 бит АЦП и поддержка FFT-анализа (до 16384 точек) позволяют GE IS200ERDDH1ABA детально анализировать сигналы вибраций и выявлять ранние признаки износа — например, появление дополнительных частотных компонент, указывающих на износ подшипников. Это позволяет операторам предпринимать действия до того, как износ приведет к остановке turbomachinery.
2. Гибкость в подключении сенсоров: Поддержка разных типов вибрационных сенсоров (акселерометры, eddy-current датчики) и тахометров делает GE IS200ERDDH1ABA универсальным для различных типов turbomachinery — например, на газовой турбине можно подключить eddy-current датчики для измерения смещения ротора, а на компрессоре — акселерометры для контроля вибраций корпуса.
3. Отказоустойчивость и безопасность: Защита от перегрузки и встроенная диагностика гарантируют, что GE IS200ERDDH1ABA стабильно работает даже в сложных условиях. Например, при обрыве кабеля к вибрационному сенсору модуль сразу сигнализирует об ошибке в контроллер, предотвращая ситуацию, когда операторы не видят критические параметры turbomachinery.
4. Интеграция с Mark VIe и удобство использования: Модуль полностью оптимизирован для работы с системой Mark VIe — все параметры (пороги, тип сенсора, частоту дискретизации) настраиваются через программное обеспечение Mark VIe Toolbox. Результаты анализа (RMS, спектры) отображаются в операторском интерфейсе, что упрощает понимание состояния turbomachinery даже для неспециалистов.

Примеры применения в отраслях

• Газовые турбины: В газотурбинных установках GE IS200ERDDH1ABA подключает eddy-current датчики (для измерения относительного смещения ротора) и акселерометры (для контроля вибраций камеры сгорания). Модуль выполняет FFT-анализ вибраций и передаёт данные в контроллер Mark VIe — при появлении частот, соответствующих износу подшипников高压 секции, система отправляет предупреждение и рекомендует плановое обслуживание. Это снижает вероятность внеплановых простоев на 30–40%.
• Центробежные компрессоры: В компрессорах для транспортировки газа GE IS200ERDDH1ABA обрабатывает сигналы от тахометров (скорость вращения — до 8000 об/мин) и вибрационных датчиков корпуса. При превышении RMS вибраций выше установленного порога (например, 50 мм/с) модуль сигнализирует контроллеру, который постепенно снижает скорость компрессора, предотвращая повреждение роторных лопаток.
• Паровые турбины в ТЭС: В паротурбинных установках GE IS200ERDDH1ABA мониторит вибрации ротора и относительное смещение в подшипниках. Данные о спектрах вибраций передаются в удаленные диагностические центры GE, где специалисты анализируют тенденции изменения параметров и прогнозируют срок службы компонентов. Это позволяет оптимизировать график технического обслуживания и снизить издержки на замену запчастей.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите тип используемых сенсоров: Если вам нужно подключить разные типы сенсоров (eddy-current, акселерометры, тахометры) и выполнять детальный FFT-анализ, GE IS200ERDDH1ABA подходит идеально — он поддерживает все основные типы сенсоров и имеет высокое разрешение FFT.
  2. Учтите требования к частоте дискретизации: Для turbomachinery с высокими скоростями вращения (например, компрессоры с скоростью > 8000 об/мин) требуется частота дискретизации ≥ 10 кГц — GE IS200ERDDH1ABA полностью удовлетворяет этому требованию, в то время как многие конкуренты имеют более низкие показатели.
  3. Для получения информации о совместимости с конкретными сенсорами (например, GE Bently Nevada 3300) или настройке FFT-анализа обратитесь к ссылке: [ссылка на продукт GE IS200ERDDH1ABA].
• Предостережения:
  1. Используйте только сертифицированные кабели для подключения сенсоров: Для вибрационных сенсоров используйте экранированные кабели с низким шумом (например, кабели категории RG58), чтобы снизить влияние электромагнитных помех на сигнал — искажения сигнала могут привести к неправильному анализу и ложным предупреждениям.
  2. Калибруйте модуль регулярно (раз в 6–12 месяцев): Калибровка гарантирует сохранение точности измерений — используйте стандартные сигнальные генераторы (например, GE Fluke 744) для проверки каждого канала. Некалиброванный модуль может давать неточные данные, что снижает эффективность мониторинга.
  3. Не превышайте максимальные параметры входов (±30 В DC): При тестировании сенсоров используйте внешние резисторы токоограничения — это защитит АЦП GE IS200ERDDH1ABA от повреждения.
  4. Монтажите модуль远离 источников сильных вибраций (например, не ближе 1 метра к корпусу турбины): Хотя модуль устойчив к вибрациям, чрезмерные нагрузки могут повлиять на стабильность работы внутренних компонентов (например, конденсаторы, резисторы).
