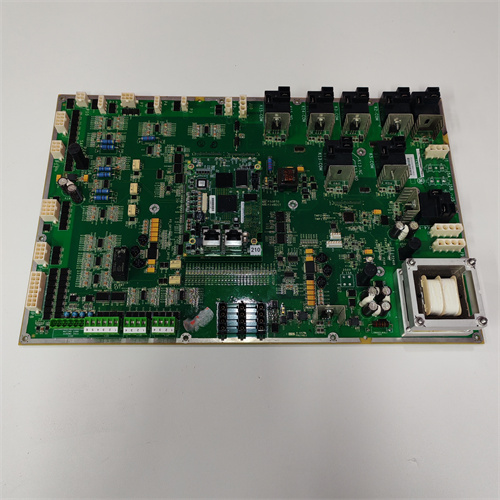

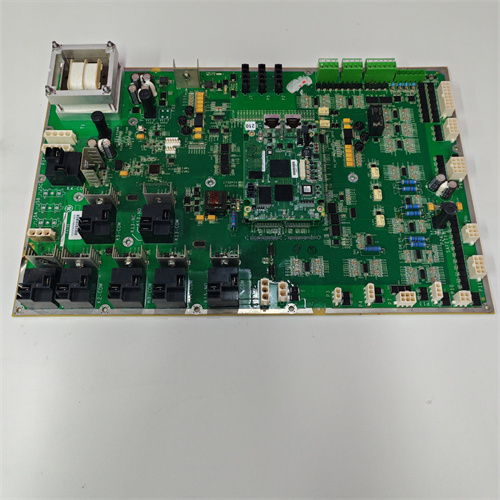

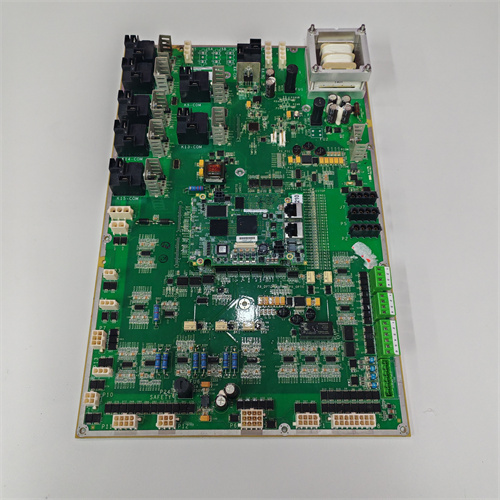

GE IS200ERIOH1ACB

Описание

Описание продукта

Технические параметры

• Тип устройства: Универсальный модуль расширяемых цифровых I/O (входы/выходы) для системы автоматизации GE Mark VIe
• Архитектура I/O: Расширяемая — поддержка до 4 дополнительных модулей расширения (по 16 каналов на модуль), суммарное количество каналов до 80
• Цифровые входы (DI):
  • Количество: 32 канала (базовые) + до 48 каналов (через модули расширения)
  • Тип: Оптически изолированные, двухпроводные
  • Напряжение: 24 В ДС (диапазон 18–32 В ДС), поддержка сухих контактов (Dry Contact) и активных сигналов (Sink/Source)
  • Скорость отклика: ≤ 1 мс (для сигналов состояния), ≤ 0,1 мс (для аварийных сигналов)
  • Защита: Защита от обратного полярности, короткого замыкания (до 50 В ДС)
• Цифровые выходы (DO):
  • Количество: 32 канала (базовые) + до 48 каналов (через модули расширения)
  • Тип: Релейные контакты (Form C — комбинированные: НО + НЗ)
  • Параметры выходов: 250 ВАК / 24 В ДС, максимальный ток на канал 5 А (продолжительный), 10 А (кратковременный, ≤ 1 с)
  • Время срабатывания: ≤ 5 мс (закрытие контакта), ≤ 8 мс (разрыв контакта)
  • Защита: Защита от перегрузки, короткого замыкания и перегрева (автоматическое отключение при температуре > 85 °C)
• Функции I/O:
  • Входы: Поддержка сигналов состояния оборудования, аварийных триггеров, счётных сигналов (счетчик до 1 млн импульсов)
  • Выходы: Управление исполнительными механизмами (клапаны, насосы, двигатели), сигнализация, аварийный останов
  • Режимы работы: Нормальный (онлайн), диагностический (проверка каналов без влияния на процессы), тестовый (имитация сигналов)
• Интерфейсы связи:
  • Системный: GE SpeedTronic Mark VIe Bus (для синхронизации с контроллером и другими модулями), двойной порт для отказоустойчивости
  • Локальный: RS-485 (для локальной диагностики и конфигурации), USB 2.0 (для обновления прошивки)
• Защита:
  • Оптическая изоляция всех каналов и интерфейсов (1000 ВАК, 1 мин)
  • Устойчивость к электромагнитным помехам (EMC Category 4)
  • Защита от статического разряда (ESD) — ±15 кВ (контактный), ±25 кВ (аэродинамический)
• Функции диагностики:
  • Самодиагностика: Проверка исправности каналов, изоляции, релейных контактов
  • Диагностика сигналов: Обнаружение обрыва цепи, короткого замыкания, нестабильных сигналов
  • Сигнализация об ошибках: Дигитальный выход для сигнализации о неполадках, лог ошибок (до 1000 записей)
• Рабочая температура: -20 °C до +70 °C (без дросселирования нагрузки до 60 °C)
• Степень защиты: IP20 (панельное монтирование на DIN-рейку)
• Питание: 24 В ДС (диапазон 18–32 В ДС), дуплексное питание (для отказоустойчивости)
• Потребляемая мощность: не более 20 Вт (базовый модуль + 2 Вт на модуль расширения)
• Вес: Базовый модуль — около 550 г, модуль расширения — около 180 г
• Стандарты соответствия: IEC 61131-2, EN 61010-1, UL 508C, CSA C22.2 No. 14, EN 61326-3-1, IEC 61000-4 (EMC)

Преимущества и особенности

• Расширяемая архитектура: IS200ERIOH1ACB поддерживает до 80 цифровых каналов (входов + выходов) через модули расширения, что позволяет адаптировать модуль к потребностям различных систем — от небольших установок до крупных комплексов.
• Высокая надежность и защита: Оптическая изоляция каналов (1000 ВАК), защита от короткого замыкания и электромагнитных помех (EMC Category 4) гарантируют работу в суровых промышленных условиях.
• Идеальная интеграция с GE Mark VIe: Полная совместимость с процессорным контроллером IS200EPCTG1AAA, коммуникационным модулем IS200EPDMG1B и другими компонентами GE Mark VIe, обеспечивая синхронную передачу сигналов без задержек.
• Гибкость использования: Поддержка сухих контактов и активных сигналов для входов, комбинированные релейные выходы (Form C) — позволяют интегрировать периферийное оборудование различных производителей.
• Простота диагностики: Самодиагностика каналов, логирование ошибок и сигнализация об неполадках упрощают выявление проблем на ранней стадии, снижая время обслуживания.

Области применения и примеры использования

• Энергетика: Мониторинг состояния клапанов, насосов и предохранительных устройств турбин/генераторов, управление аварийными остановками на электростанциях.
• Нефтегазовая отрасль: Интеграция датчиков состояния компрессоров, клапанов и насосов на добычных площадках и трубопроводах, управление системами безопасности.
• Металлургия: Мониторинг положения приводов прокатных линий, управление системами нагрева и охлаждения плавильных печей.
• Пример приложения: На крупной газовой электростанции IS200ERIOH1ACB был установлен для управления и мониторинга 48 цифровых сигналов (24 входа + 24 выхода) системы защиты турбины. Модуль принимал сигналы состояния 16 клапанов и 8 предохранительных устройств (цифровые входы) и выдавал команды на управление 12 насосами и 12 аварийными стоперами (цифровые выходы). При обнаружении неисправности одного из каналов модуль автоматически выдал сигнал об ошибке и переключил управление на резервный канал, предотвратив сбой в работе системы защиты. Благодаря расширяемой архитектуре, позже к модулю был подключен дополнительный блок расширения для интеграции 16 новых датчиков вибрации, без необходимости замены основного модуля.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SIMATIC ET 200SP DI/DO и Allen-Bradley 1756-OB32, GE IS200ERIOH1ACB предлагает более высокое количество базовых каналов (64 против 32–48 у аналогов) и поддержку до 80 каналов через модули расширения, а также комбинированные релейные выходы Form C (аналоги имеют только НО или НЗ контакты).
• В отличие от стандартных I/O-модулей других брендов, IS200ERIOH1ACB имеет оптическую изоляцию 1000 ВАК (аналоги имеют 500 ВАК) и EMC Category 4 защиту, что делает его более надежным в агрессивных средах.
• Конкурентами часто уступают по скорости отклика и диагностике: IS200ERIOH1ACB обеспечивает отклик аварийных сигналов ≤ 0,1 мс и самодиагностику всех каналов, в то время как многие аналоги имеют скорость ≥ 1 мс и ограниченную диагностику.
• Уникальность: Поддержка до 4 модулей расширения и суммарное количество каналов до 80 — делает модуль идеальным для крупных систем, где требуется масштабирование без замены основного оборудования.

Советы по выбору и предостережения

• При выборе убедитесь, что количество каналов соответствует вашим потребностям: IS200ERIOH1ACB с базовыми 64 каналами подходит для средних систем, а для крупных установок рекомендуется добавление модулей расширения (по 16 каналов each).
• Правильно подключайте сигналы: Для цифровых входов проверяйте тип сигнала (сухой контакт/активный), а для выходов не превышайте максимальный ток на канал (5 А постоянный) — перегрузка может привести к выходу релейных контактов из строя.
• Обеспечьте дуплексное питание: Используйте два независимых питательных модуля GE, чтобы гарантировать работу модуля при сбое одного источника питания — критично для систем с требованиями к непрерывности.
• Регулярно проверяйте состояние релейных выходов: Релейные контакты имеют ограниченный ресурс срабатываний (до 1 млн циклов), поэтому периодическая диагностика через ПО GE ToolboxST поможет выявить изношенные контакты на ранней стадии.
• Используйте только оригинальные модули расширения GE: Неоригинальные модули могут нарушить совместимость, защитные функции или скорость передачи сигналов, а также привести к потере гарантии на IS200ERIOH1ACB.
