Описание
Описание продукта

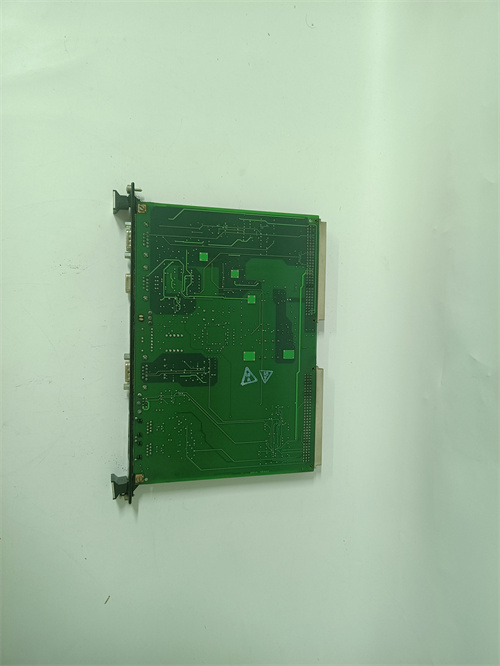

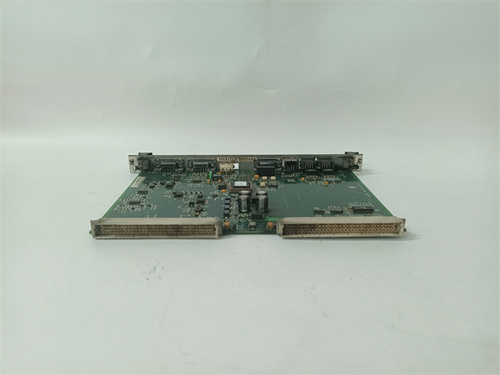

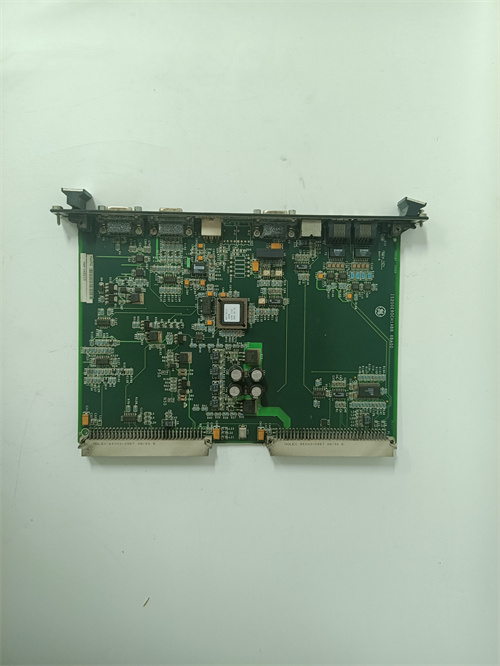

GE IS200EROCH1A — это модуль аналоговых выходов для систем управления приводами GE Speedtronic Mark VIe, разработанный компанией GE для передачи непрерывных команд на исполнительные механизмы промышленных приводов (например, турбины, компрессоры, регулирующие клапаны, электродвигатели высокой мощности). Он выступает ключевым элементом инфраструктуры управления приводами, так как принимает цифровые команды от центрального контроллера Speedtronic Mark VIe (например, команда на регулировку скорости турбины, позицию клапана) и преобразует их в аналоговые сигналы для исполнительных механизмов — обеспечивая плавную и точную регулировку параметров привода. Как специализированный модуль для аналоговых команд, GE IS200EROCH1A отличается высокой точностью преобразования сигналов (±0,1%) и низким уровнем шумов — критически важным для приводов, где даже малое искажение команды может привести к нестабильной работе (например, газовые турбины с точными требованиями к скорости). Отличая się от универсальных аналоговых модулей, GE IS200EROCH1A имеет интегрированную защиту от перепарирования полярности и короткого замыкания, что предотвращает повреждение модуля при неправильном подключении исполнительных механизмов. Благодаря поддержке интерфейса GE Serial Bus (GSB) и совместимости с шасси GE Mark VIe, GE IS200EROCH1A легко интегрируется в существующие системы управления приводами, а компактный дизайн экономит пространство в шкафу контроллеров. Высокая устойчивость к электромагнитным помехам (ЭМП) делает GE IS200EROCH1A подходящим для сред с мощными электроприводами (например, ТЭЦ, компрессорные станции), где помехи часто искажают аналоговые сигналы. Благодаря гарантированной совместимости с другими компонентами GE Speedtronic Mark VIe (контроллеры IS200CPUAH1A, модули питания IS200PSCAH1A), GE IS200EROCH1A становится надежным звеном для передачи критических команд — его стабильная работа напрямую влияет на эффективность и безопасность приводных систем, предотвращая резкие перепады параметров и аварийные остановки. В отраслях энергетики и нефтегаза, где непрерывность работы критична, GE IS200EROCH1A подтверждает себя как долговечный и надежный компонент, снижая риск простоев и повышая производительность всего комплекса.
Параметры продукта
- Тип устройства: Модуль аналоговых выходов для систем GE Speedtronic Mark VIe.
- Основная функция: Преобразование цифровых команд контроллера в аналоговые сигналы для исполнительных механизмов; передача аналоговых команд; самодиагностика неисправностей.
- Характеристики выходов:
- Количество выходов: 4 одноканальных аналоговых выходов (для параллельной регулировки нескольких исполнительных механизмов);
- Поддерживаемые типы сигналов: 4–20 мА (токовый, стандарт для промышленных исполнительных механизмов) и 0–10 В (напряжностный, для специализированных приводов) — настраивается через ПО GE CIMPLICITY;
- Точность преобразования: ±0,1% от полного диапазона (при температуре 25 °C) — для плавной регулировки параметров привода;
- Максимальный ток на выходе: 0,5 А (для 4–20 мА) — достаточный для питания большинства аналоговых исполнительных механизмов (например, позиционеров клапанов);
- Защита выходов: Защита от короткого замыкания (до 30 В DC) и перепарирования полярности — предотвращает повреждение модуля.
- Технические характеристики:
- Интерфейс связи: GE Serial Bus (GSB) — скорость передачи данных до 100 Mbps (для синхронизации с контроллером);
- Питание: DC 24 В ±10% (от модуля питания GE IS200PSCAH1A), потребление ≤2,5 ВА;
- Диагностика: Самодиагностика в реальном времени (проверка схем преобразования, выходов, связи с контроллером) — индикация неисправностей через светодиоды на модуле;
- Время реакции: ≤2 мс (время преобразования цифровой команды в аналоговый сигнал) — для быстрой регулировки привода.
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C (подходит для промышленных помещений с принудительной вентиляцией);
- Влажность: 5%–95% (без конденсации);
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды);
- Класс защиты: IP20 (для монтажа в закрытых шкафах контроллеров).
- Совместимость: Полностью совместим с системой GE Speedtronic Mark VIe; работает с ПО GE CIMPLICITY (конфигурация, калибровка) и аналоговыми исполнительными механизмами (например, позиционеры Fisher, Rosemount).
Преимущества и особенности
- Высокая точность преобразования (±0,1%): Позволяет GE IS200EROCH1A передавать максимально точные аналоговые команды, что критично для приводов с строгими требованиями к регулировке (например, турбины с допуском к скорости ±1 об/мин).
- Интегрированная защита: Защита от короткого замыкания и перепарирования полярности снижает риск выхода GE IS200EROCH1A из строя при монтажных ошибках или неисправностях исполнительных механизмов.
- Совместимость с GE Speedtronic Mark VIe: Гарантированная работа с контроллерами и другими модулями Mark VIe исключает проблемы с интеграцией, сокращая время настройки и запуска системы.
- Устойчивость к ЭМП: Соответствие стандарту EN 61000-6-2 делает GE IS200EROCH1A подходящим для сред с мощными электроприводами (например, ТЭЦ с паровыми турбинами), где помехи могут искажать аналоговые сигналы.
- Поддержка двух типов сигналов: Работа с 4–20 мА и 0–10 В позволяет использовать GE IS200EROCH1A с разными типами исполнительных механизмов, без необходимости замены модуля при обновлении оборудования.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В Теплоэлектростанциях GE IS200EROCH1A передает аналоговые команды на позиционеры регулирующих клапанов турбины. Контроллер Mark VIe отправляет цифровую команду на скорость (например, 50% номинальной), GE IS200EROCH1A преобразует ее в сигнал 12 мА и передает на позиционер — клапан плавно открывается до нужной позиции, обеспечивая стабильную скорость турбины.
- Нефтегаз (компрессорные станции): На газовых компрессорных станциях GE IS200EROCH1A управляет аналоговыми командами на регулировку давления в компрессоре. При необходимости снижения давления контроллер отправляет команду, GE IS200EROCH1A генерирует сигнал 8 мА для исполнительного клапана — клапан открывается, снижая давление до заданного уровня, предотвращая перегрузку компрессора.
- Тяжелая машиностроение (газотурбинные установки): В заводах по обслуживанию газотурбин GE IS200EROCH1A используется для регулировки топливной системы. Он передает аналоговые команды на форсунки (сигнал 4–20 мА, соответствующий количеству подаваемого топлива), обеспечивая точную синхронизацию топлива с воздухом — оптимизируя КПД турбины и снижая выбросы.
- Водное хозяйство (гидротурбины ГЭС): На Гидроэлектростанциях GE IS200EROCH1A управляет командами на регулировку шлюзов гидротурбины. При изменении нагрузки на сеть контроллер отправляет команду на изменение открытия шлюза, GE IS200EROCH1A преобразует ее в аналоговый сигнал — шлюз плавно регулируется, поддерживая стабильную генерацию электроэнергии.
Сравнение с конкурентами
| Параметр | GE IS200EROCH1A | Конкурентный модуль (Siemens 6ES7 332-5HF00-0AB0) | Конкурентный модуль (Rockwell 1756-OF8) |
|---|---|---|---|
| Количество выходов | 4 | 8 | 8 |
| Точность преобразования | ±0,1% | ±0,2% | ±0,25% |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±10 В | 4–20 мА |
| Защита от короткого замыкания | Да | Нет | Да |
| Совместимость с системами | GE Speedtronic Mark VIe | Siemens S7-300 | Rockwell ControlLogix |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем управления приводами GE Speedtronic Mark VIe — приоритетно выбирайте GE IS200EROCH1A, так как гарантированная совместимость обеспечивает стабильную передачу команд и избавляет от проблем с интеграцией.
- Если требуется высокая точность регулировки привода (±0,1%) — модуль подходит лучше, чем конкуренты с точностью ±0,2% и ниже, особенно для турбин или компрессоров с строгими параметрами.
- Для приводов с разными типами исполнительных механизмов (4–20 мА, 0–10 В) — выбирайте за поддержку двух сигнальных стандартов, что экономит затраты на покупку отдельных модулей.
Меры предосторожности
- При монтаже GE IS200EROCH1A убедитесь в правильной полярности подключения исполнительных механизмов — перепарирование может повредить входные цепочки механизма и модуль.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год — дрейф параметров преобразования со временем может снизить точность команд, особенно в условиях перепадов температуры (>40 °C).
- Регулярно проверяйте светодиоды индикации — красный свет сигнализирует о неисправности выхода или потере связи с контроллером; устраняйте неисправности в течение 4 часа, чтобы не нарушить работу привода.
- Не превышайте максимальный ток на выходах (0,5 А) — перегрузка приведет к перегреву выходных цепей GE IS200EROCH1A и выходу модуля из строя.
- Используйте экранированные кабели для подключения исполнительных механизмов — электромагнитные помехи могут искажать аналоговые сигналы, особенно на дистанциях >30 м.
