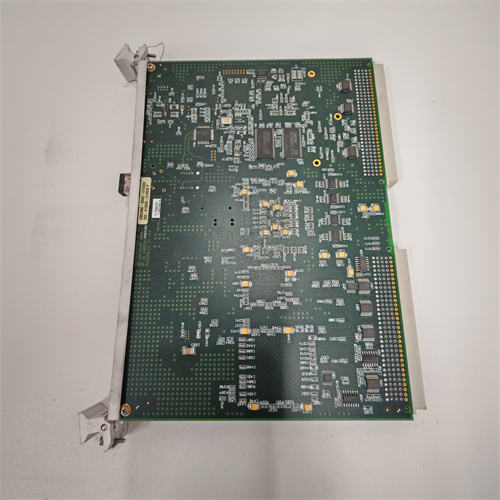

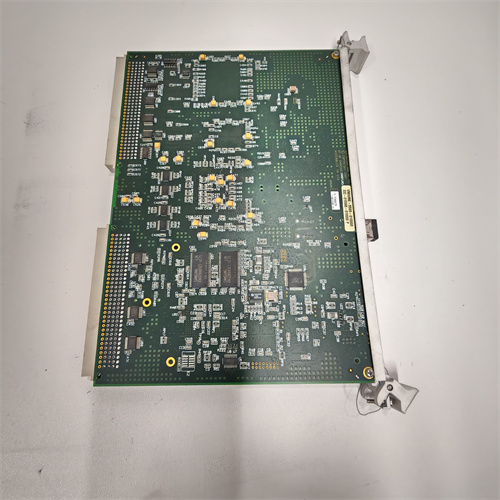

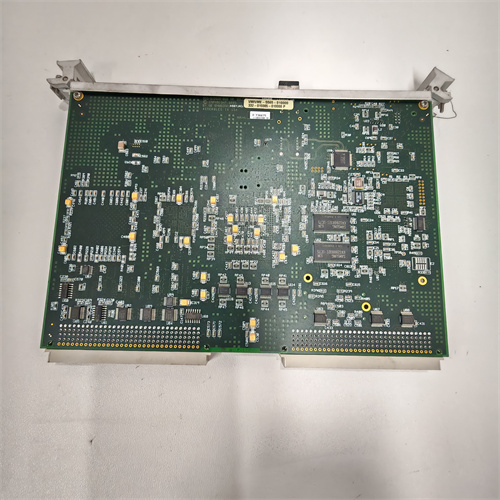

GE IS200EROCH1A

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль управления редундантными коммуникационными шинами (совместим с системой GE Mark VIe)
• Функции: Редундантная передача данных, автоматическое переключение на резервную шину, мониторинг состояния коммуникационных каналов, диагностика сбоев связи, исправление ошибок передачи
• Конфигурации редунданции коммуникаций:
  • Стандартные: 1+1 (основная + резервная шина), кольцевая редунданция (MRP/MSTP)
  • Режимы работы: Пассивная редунданция (резервная шину в ожидании), Активная редунданция (параллельная передача) — настраиваемые
• Поддерживаемые коммуникационные шины/протоколы:
  • Индустриальные шины: PROFIBUS DP, DeviceNet, CANopen, Modbus RTU
  • Сетевые протоколы: Ethernet/IP, PROFINET, Modbus TCP, OPC UA, FSoE (Fail-Safe over EtherCAT), PROFIsafe
• Параметры передачи данных:
  • Скорость передачи: До 100 Мбит/с (для Ethernet), до 12 Мбит/с (для сериальных шин)
  • Время переключения на резервную шину: ≤5 мс (для Ethernet), ≤10 мс (для сериальных шин)
  • Максимальная длина кабеля: До 100 м (для Ethernet), до 1000 м (для PROFIBUS DP)
• Количество коммуникационных портов:
  • Ethernet: 4 порта Gigabit Ethernet (RJ45) — 2 для основной шены, 2 для резервной
  • Сериальные: 4 порта RS485/RS232 — 2 для основной шены, 2 для резервной
• Синхронизация данных между шинами:
  • Протокол: Внутренний защищенный протокол GE с CRC32 проверкой
  • Время синхронизации: ≤1 мс
• Источник питания: Двухканальное питание 24 В ПС (от двух независимых блоков), потребляемая мощность ≤14 Вт (на каждый канал)
• Температурный диапазон эксплуатации: -20 °C до +75 °C
• Степень защиты: IP20 (монтаж в шасси контроллера Mark VIe)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для системы Mark VIe)
• Вес: 1.6 кг
• Средний наработок между отказами (MTBF): ≥ 960 000 часов
• Степень изоляции: Коммуникационный порт-сигнальный канал: 1000 В АС (1 минута); порт-земля: 500 В АС (1 минута)
• Детекция и исправление ошибок:
  • Типы ошибок: Потеря пакетов, искажения данных, коллизии
  • Методы исправления: Автоматическое перезапрос данных, CRC32 корректировка, дублирование передачи
• Диагностика:
  • LED-индикаторы статуса каждой коммуникационной шины (соединение/передача/ошибка)
  • Сигналы тревоги: Цифровой выход (НО/ЗО), аналоговый сигнал 4–20 мА (общий статус коммуникаций)
  • Логи событий: Архив в защищенной флеш-памяти 16 ГБ, записи о переключениях, ошибках и скорости передачи
• Защитные функции: Шифрование данных AES-256, защита от электростатического разряда (ESD ±15 кВ), фильтры от электромагнитных помех, перегрев
• Поддерживаемое ПО: GE Mark VIe Configuration Studio, специализированное ПО для настройки коммуникационных параметров и анализа логов

Преимущества и особенности

• GE IS200EROCH1A обеспечивает мгновенное переключение на резервную коммуникационную шину (≤5 мс), устраняя простои из-за сбоев связи в критических системах.
• Поддержка широкого спектра индустриальных шин и сетевых протоколов делает модуль универсальным для интеграции в различные промышленные среды.
• Двухканальная редундантная архитектура с кросс-мониторингом гарантирует отказоустойчивость передачи данных даже при сбое основной коммуникационной линии.
• Шифрование AES-256 и CRC32 проверка целостности защищают данные от несанкционированного доступа и искажений, соответствующие требованиям промышленной безопасности.
• Детальный мониторинг параметров передачи (скорость, количество ошибок) и автоматическое исправление сбоев снижают необходимость в ручном вмешательстве.
• Плавная интеграция с экосистемой GE Mark VIe и стандартный дизайн упрощают монтаж и настройку без модификации существующих коммуникационных схем.

Области применения и примеры использования

• Энергетика: На электростанциях GE IS200EROCH1A обеспечивает редундантную передачу данных между контроллерами турбин, котлов и распределительными устройствами, гарантируя непрерывность управления энергопроизводством.
• Нефтегазовая отрасль: На трубопроводах и буренных платформах модуль управляет редундантными коммуникационными линиями для систем контроля давления и расхода, предотвращая аварии при сбое связи.
• Петрохимическая промышленность: В перерабатывающих заводах GE IS200EROCH1A защищает коммуникации между контроллерами реакторов и безопасными системами, поддерживая стабильность процессов с опасными веществами.
• Химическая промышленность: В производстве химикатов модуль обеспечивает непрерывную передачу данных о концентрации компонентов и температуре, гарантируя качество продукции и безопасность операций.
• Робототехника: На промышленных линиях с роботами-манипуляторами GE IS200EROCH1A поддерживает редундантную связь между роботами и центральным контроллером, предотвращая сбое оборудования при потере связи.

Сравнение с конкурентами

• По скорости переключения (≤5 мс) и поддержке множества коммуникационных протоколов GE IS200EROCH1A превосходит стандартные модули редунданции, которые обычно имеют время переключения ≥20 мс и поддерживают ограниченный набор шин.
• Двухканальная архитектура с кросс-мониторингом и шифрованием AES-256 обеспечивает более высокую надежность и безопасность, чем у аналогов с одном каналом или отсутствием шифрования.
• Большое количество коммуникационных портов (4 Ethernet + 4 сериальных) позволяет подключать несколько устройств одновременно, в то время как многие конкуренты предлагают меньше портов.
• Автоматическое исправление ошибок и детальный мониторинг параметров передачи делают модуль более функциональным, чем аналоги с базовыми функциями диагностики.
• Высокий MTBF (≥ 960 000 часов) и устойчивость к экстремальным условиям гарантируют длительную надежную работу, снижая затраты на обслуживание и замену.

Советы по выбору и мера предосторожности

• При выборе убедитесь, что поддерживаемые модулем коммуникационные протоколы GE IS200EROCH1A соответствуют требованиям вашей системы (например, PROFINET для машиностроения, PROFIBUS DP для энергетики).
• Для критических процессов с нулевым допустимым временем простоя выберите активную редунданцию — она обеспечивает параллельную передачу данных и мгновенное переключение.
• Монтаж и настройку должен выполнять квалифицированный персонал с опытом работы с промышленными коммуникационными шинами и контроллерами GE Mark VIe.
• При прокладке коммуникационных кабелей используйте экранированные линии и соблюдайте правила заземления — это снизит влияние электромагнитных помех и повысит стабильность связи.
• Регулярно проверяйте логи событий и статус коммуникационных шин — это поможет выявить признаки износа кабелей или портов до возникновения критических сбоев.
• Используйте два независимых блока питания для модуля — это гарантирует работоспособность системы редунданции даже при сбое одного источника питания.
