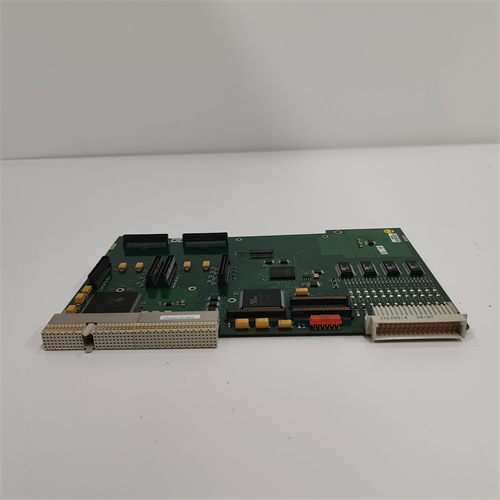

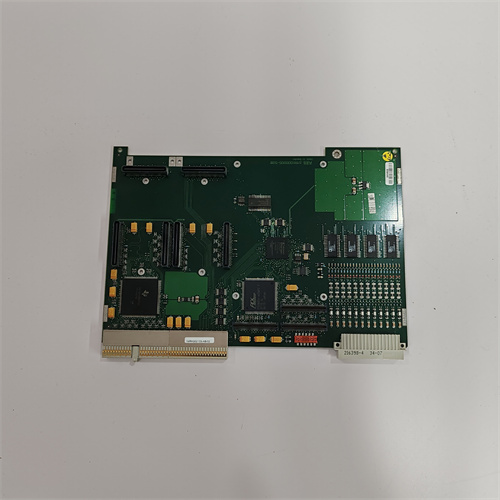

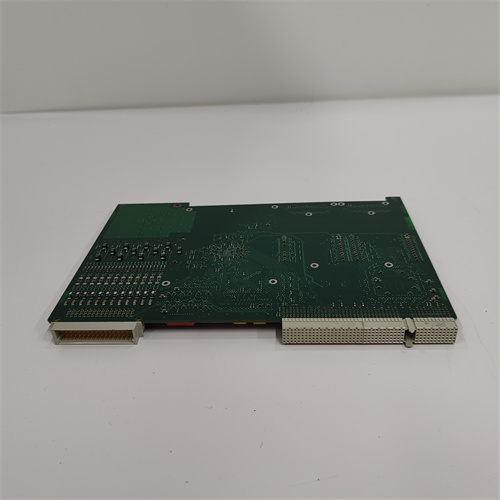

GE IS200ERSMG2A

Описание

Описание продукта

Технические параметры

• Тип устройства: Редундантный модуль синхронизации и генерации сигналов (совместим с GE Mark VIe)
• Функции: Редундантная синхронизация ресурсов, генерация аналоговых/дискретных сигналов, автоматическое переключение между редундантными блоками, мониторинг синхронности, диагностика сбоев, логирование процессов
• Конфигурации редунданции:
  • Синхронизация: 1+1 (основной + резервный источник синхронизации), кольцевая синхронизация
  • Генерация: Двухканальная редунданция (1oo2) с кросс-мониторингом
• Параметры синхронизации:
  • Протоколы: PTP v2 (IEEE 1588-2008), IRIG-B, SNTP
  • Точность синхронизации: ±1 мкс (для PTP), ±10 мкс (для IRIG-B)
  • Частота синхронизации: 100 Гц – 1 кГц (настраиваемая)
  • Максимальное количество синхронизируемых устройств: 64
• Параметры генерации сигналов:
  • Количество каналов: 8 аналоговых + 8 дискретных (на каждый редундантный блок)
  • Аналоговые сигналы: 0–10 В DC / 4–20 мА DC, разрешение 16 бит, стабильность ±0.05%
  • Дискретные сигналы: 24 В ПС, релейные/транзисторные выходы, время реакции ≤0.1 мс
  • Типы сигналов: Синусоиды, прямоугольные, импульсные, регламентные последовательности
• Коммуникационные интерфейсы:
  • Ethernet: 4 порта Gigabit Ethernet (RJ45) — 2 для основной, 2 для резервной сети
  • Системная шина GE Mark VIe: Подключение к контроллерам и I/O-модулям
• Протоколы связи: Внутренняя шина GE Mark VIe, Ethernet/IP, PROFINET, Modbus TCP, OPC UA, PROFIsafe
• Источник питания: Двухканальное питание 24 В ПС (от двух независимых блоков), потребляемая мощность ≤20 Вт (на каждый канал)
• Температурный диапазон эксплуатации: -20 °C до +75 °C
• Степень защиты: IP20 (монтаж в шасси контроллера)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для GE Mark VIe)
• Вес: 2.1 кг
• Средний наработок между отказами (MTBF): ≥ 980 000 часов (на каждый редундантный блок)
• Степень изоляции: Канал генерации-канал синхронизации: 500 В АС (1 минута); канал-земля: 1000 В АС (1 минута)
• Защитные функции: Шифрование данных AES-256, защита от электростатического разряда (ESD ±15 кВ), фильтры от электромагнитных помех, перегрев, короткое замыкание
• Диагностика:
  • LED-индикаторы статуса синхронизации, генерации и редунданции
  • Сигналы тревоги: Цифровой выход (НО/ЗО), аналоговый сигнал 4–20 мА (общий статус модуля)
  • Логи событий: Архив в защищенной флеш-памяти 32 ГБ, записи о синхронизации, переключениях и ошибках
• Поддерживаемое ПО: GE Mark VIe Configuration Studio, специализированное ПО для настройки сигналов и синхронизации

Преимущества и особенности

• GE IS200ERSMG2A сочетает в себе редундантную синхронизацию (±1 мкс) и генерацию сигналов в одном модуле, обеспечивая комплексную отказоустойчивость для критических процессов.
• Двухканальная редунданция генерации и мгновенное переключение (≤1 мс) гарантируют непрерывную выдачу сигналов при сбое одного блока, соответствующая требованиям SIL 3.
• Высокая стабильность генерируемых сигналов (±0.05%) и микронная синхронизация делают модуль идеальным для высокоточных систем (станки с ЧПУ, робототехника).
• Шифрование AES-256 и CRC32 проверка целостности защищают данные синхронизации и конфигурации сигналов от несанкционированного доступа.
• Поддержка множества протоколов синхронизации и типов сигналов делает модуль универсальным для интеграции в различные промышленные среды.
• Плавная интеграция с экосистемой GE Mark VIe и стандартный дизайн упрощают монтаж, настройку и тестирование без модификации существующих систем.

Области применения и примеры использования

• Энергетика: На электростанциях GE IS200ERSMG2A синхронизирует генераторы по протоколу IRIG-B и генерирует контрольные сигналы для турбин, гарантируя стабильность энергопроизводства при сбое основного модуля.
• Нефтегазовая отрасль: На компрессорных станциях модуль синхронизирует датчиков давления и расхода, а также генерирует сигналы для управления клапанами, поддерживая непрерывность процессов.
• Петрохимическая промышленность: В перерабатывающих заводах GE IS200ERSMG2A координирует редундантные контроллеры реакторов и генерирует сигналы дозування, предотвращая аварии с опасными веществами.
• Робототехника: На промышленных линиях с роботами-манипуляторами модуль синхронизирует движения суставов и генерирует сигналы позиционирования, предотвращая столкновения при сбое одного редундантного блока.
• Машиностроение: На станках с ЧПУ GE IS200ERSMG2A синхронизирует спиндель и подачу инструмента, а также генерирует сигналы для проверки точности обработки, гарантируя качество деталей.

Сравнение с конкурентами

• По микронной точности синхронизации (±1 мкс) и редундантной генерацией сигналов GE IS200ERSMG2A превосходит стандартные модули, которые обычно имеют точность ≥10 мкс или не поддерживают дублирование генерации.
• Время переключения между редундантными блоками (≤1 мс) и стабильность сигналов (±0.05%) делают модуль более надежным, чем аналогов с переключением ≥5 мс и низкой стабильностью.
• Большое количество каналов генерации (8 аналоговых + 8 дискретных на блок) и поддержка разных типов сигналов делает модуль универсальным, в то время как многие конкуренты предлагают меньше каналов.
• Шифрование AES-256 и CRC32 проверка обеспечивают более высокую безопасность, чем у модулей без шифрования или с базовыми методами защиты.
• Высокий MTBF (≥ 980 000 часов) и устойчивость к экстремальным условиям гарантируют длительную надежную работу, снижая затраты на обслуживание.

Советы по выбору и мера предосторожности

• При выборе убедитесь, что протоколы синхронизации (PTP/IRIG-B) и тип генерируемых сигналов GE IS200ERSMG2A соответствуют требованиям вашей системы — PTP для высокоточных процессов, IRIG-B для энергетики.
• Используйте два независимых блока питания и экранированные кабели для связи и синхронизации — это снизит влияние электромагнитных помех и гарантирует отказоустойчивость.
• Монтаж и настройку должен выполнять квалифицированный персонал с опытом работы с синхронными системами и контроллерами GE Mark VIe.
• Регулярно проверяйте логи событий, тестируйте процедуру переключения между редундантными блоками и калибруйте генерируемые сигналы — это поможет выявить проблемы вовремя.
• Настройте частоту синхронизации и параметры сигналов под конкретный процесс: максимальную точность для станков с ЧПУ, оптимизированную стабильность для энергетики.
• Храните неиспользуемые модули в герметичной упаковке при температурах от -25 °C до +65 °C, защищая их от механических повреждений и влаги.
