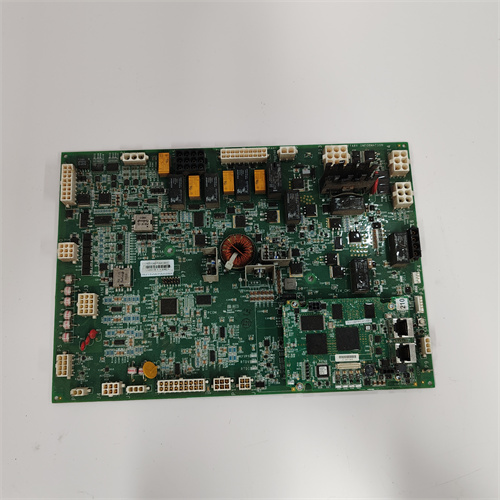

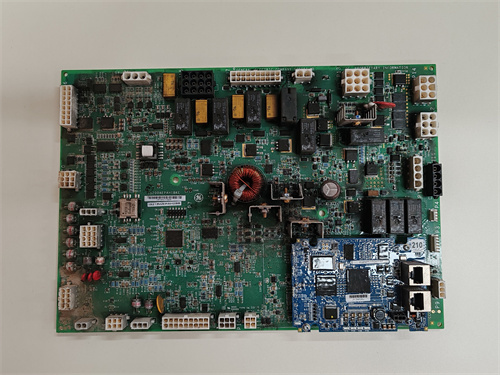

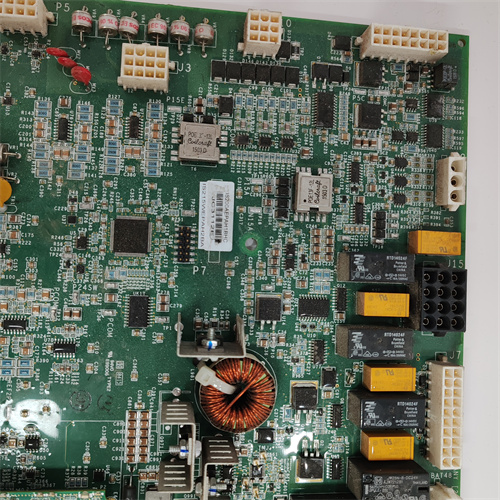

GE IS200ESELH1A

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль выбора сигналов и коммутации для системы автоматизации GE Mark VIe
• Архитектура коммутации: Высокоскоростная матричная коммутация (без механических контактов), поддержка параллельного переключения сигналов
• Поддерживаемые типы сигналов:
  • Аналоговые сигналы: 4–20 мА, 0–10 В ДС, ±5 В ДС, RTD (PT100/PT1000), термокупели (K/J)
  • Цифровые сигналы: 24 В ДС (сухие контакты/активные сигналы),TTL (5 В ДС)
  • Параметры сигналов: Максимальное напряжение ±30 В, максимальный ток 50 мА (аналоговые), 2 А (цифровые, кратковременные)
• Конфигурация входов/выходов:
  • Аналоговые входы (AI): 16 каналов, оптически изолированные (1000 ВАК, 1 мин)
  • Аналоговые выходы (AO): 8 каналов, оптически изолированные (1000 ВАК, 1 мин)
  • Цифровые входы (DI): 24 канала, оптически изолированные (1000 ВАК, 1 мин)
  • Цифровые выходы (DO): 12 каналов, релейные контакты (Form C), 250 ВАК/24 В ДС, ток до 5 А
• Функции выбора и коммутации:
  • Матричная коммутация: Любой вход → любой выход (конфигурируемая через ПО), поддержка группы переключений (до 8 групп одновременно)
  • Резервное переключение: Автоматическое переключение на резервный сигнал при сбое основного (настраиваемый порог срабатывания)
  • Задержанное переключение: 0–100 мс (настраиваемое) для предотвращения дребезга сигналов
  • Синхронная коммутация: Одновременное переключение нескольких каналов с синхронизацией по сигналу контроллера
• Диагностические функции:
  • Мониторинг коммутации: Проверка целостности каналов, выявление неполадок в матричной коммутации
  • Диагностика сигналов: Обнаружение обрыва цепи, короткого замыкания, превышения диапазона сигнала
  • Логирование: Хранение до 2000 записей о событиях переключения, ошибках и состоянии каналов (с отметкой времени UTC)
• Интерфейсы связи:
  • Системный: GE SpeedTronic Mark VIe Bus (для связи с контроллером и другими модулями), двойной порт для отказоустойчивости
  • Локальный: USB 3.0 (конфигурация/обновление прошивки), RS-485 (диагностика)
  • Сетевой: Ethernet/IP (дистанционная конфигурация и мониторинг)
• Защита:
  • Оптическая изоляция всех каналов и интерфейсов (1000 ВАК, 1 мин)
  • Устойчивость к электромагнитным помехам (EMC Category 4)
  • Защита от статического разряда (ESD ±15 кВ контактный, ±25 кВ аэрозольный)
  • Защита питания от обратного полярности и перегрузки
• Рабочая температура: -10 °C до +70 °C
• Степень защиты: IP20 (панельное монтирование на DIN-рейку, 2U)
• Питание: 24 В ДС (диапазон 18–32 В ДС), дуплексное питание (для отказоустойчивости)
• Потребляемая мощность: не более 18 Вт
• Вес: около 750 г
• Стандарты соответствия: IEC 61131-2, EN 61010-1, UL 508C, CSA C22.2 No. 14, EN 61326-3-1, IEC 61000-4

Преимущества и особенности

• Универсальная матричная коммутация: IS200ESELH1A поддерживает переключение любых типов сигналов (аналоговых/цифровых) между всеми входами и выходами, что позволяет адаптировать модуль к различным сценариям автоматизации — от простого распределения сигналов до сложного резервного переключения.
• Высокая скорость и надежность: Безмеханическая матричная коммутация обеспечивает скорость переключения ≤ 1 мс и длительный срок службы (без износа контактов), а оптическая изоляция каналов предотвращает взаимное влияние сигналов.
• Глубокая интеграция с GE Mark VIe: Полная совместимость с процессорным контроллером IS200EPCTG1AAA, модулем сигнального конвертирования IS200ERSCG2A и I/O-модулем IS200ERIOH1ACB, обеспечивая синхронную коммутацию и передачу данных без задержек.
• Резервное и синхронное переключение: Автоматическое переключение на резервные сигналы и синхронная коммутация групп каналов — критично для систем с требованиями к непрерывности работы (электростанции, компрессорные станции).
• Простота конфигурации и диагностики: Дистанционная конфигурация через Ethernet/IP, логирование событий и детальная диагностика каналов — упрощают монтаж, настройку и обслуживание модуля.

Области применения и примеры использования

• Энергетика: Резервное переключение сигналов от датчиков турбин (температура, давление) между основным и резервным контроллером, распределение сигналов от генератора к системе мониторинга и защиты.
• Нефтегазовая отрасль: Коммутация сигналов от датчиков уровня и давления в резервуарах между локальными панелями и центральной SCADA-системой, автоматическое переключение на резервные сенсоры при сбое основного.
• Металлургия: Синхронная коммутация сигналов от датчиков температуры плавильных печей к системе управления и архивированию, распределение команд от контроллера к исполнительным механизмам (клапаны, насосы).
• Пример приложения: На средней паровой электростанции IS200ESELH1A был установлен для коммутации 12 аналоговых и 16 цифровых сигналов системы защиты турбины. Модуль распределял сигналы от 8 RTD датчиков температуры (аналоговые входы) между основным контроллером и резервным монитором (аналоговые выходы), а также обеспечивал автоматическое переключение на резервные сенсоры при обнаружении обрыва цепи. При сбое одного из аналоговых входов (датчик температуры вышел из строя) модуль за 5 мс переключил сигнал на резервный датчик, предотвращая ложную аварийную остановку турбины. Логирование событий позволило инженерам быстро выявить неисправный датчик и заменить его в рамках планового обслуживания.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SIMATIC ET 200SP Switch Module и Allen-Bradley 1756-SW16, GE IS200ESELH1A предлагает более широкий набор входов/выходов (60 против 32–48 у аналогов) и поддержку матричной коммутации любых сигналов (аналоговых/цифровых) — аналоги ограничены либо аналоговыми, либо цифровыми каналами.
• В отличие от стандартных модулей коммутации других брендов, IS200ESELH1A имеет безмеханическую матричную коммутацию (скорость ≤ 1 мс) и функцию синхронной коммутации групп каналов — аналоги используют механические реле с временем срабатывания ≥ 5 мс и не поддерживают синхронную переключение.
• Конкурентами часто уступают по защите и надежности: IS200ESELH1A имеет EMC Category 4 защиту и оптическую изоляцию 1000 ВАК (аналоги имеют EMC Category 3 и изоляцию 500 ВАК), что делает его более надежным в агрессивных промышленных условиях.
• Уникальность: Поддержка одновременно аналоговых и цифровых сигналов в одной матрице коммутации и задержанное переключение с настраиваемым временем — делает модуль универсальным для сложных сценариев с различными типами сигналов.

Советы по выбору и предостережения

• При выборе убедитесь, что количество и тип каналов соответствует вашим потребностям: IS200ESELH1A с 60 каналами (аналоговые + цифровые) подходит для средних и крупных систем — для более простых сценариев можно использовать его в конфигурации с ограниченным набором каналов.
• Настройте параметры коммутации под ваши процессы: Определите режим переключения (резервное, синхронное, задержанное) в зависимости от логики работы системы — например, для сигналов аварийного остановки используйте минимальную задержку (≤ 10 мс).
• Обеспечьте дуплексное питание: Используйте два независимых питательных модуля GE, чтобы гарантировать работу модуля при сбое одного источника питания — критично для систем с требованиями к непрерывности.
• Регулярно проверяйте состояние матричной коммутации: Периодически выполняйте диагностику через ПО GE ToolboxST, чтобы выявить возможные неполадки в коммутационных цепях — своевременное устранение проблем предотвращает сбои в работе системы.
• Используйте только оригинальные кабели и соединители GE: Кабели с двойным экранированием и сертифицированные соединители обеспечивают максимальную защиту сигналов от электромагнитных помех — некачественные компоненты могут искажать сигналы или привести к выходу IS200ESELH1A из строя, а также потере гарантии.
