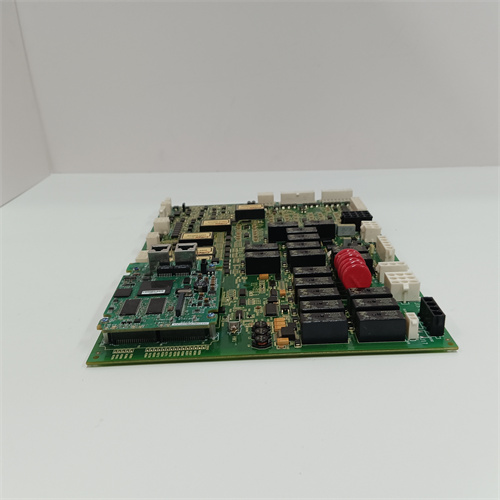

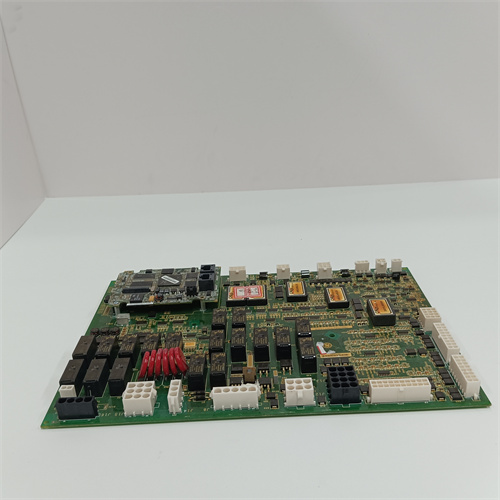

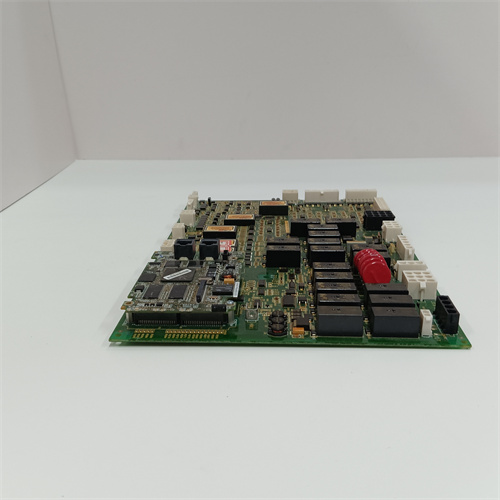

GE IS200EXCSG1A

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль управления и синхронизацией критическими процессами для системы автоматизации GE Mark VIe
• Процессорное ядро: Двухъядерный процессор ARM Cortex-R52 (реaltime-ядро), частота 1 ГГц, 512 МБ DDR4 RAM (сниженная задержка доступа), 16 ГБ неvolatile памяти
• Функции управления и синхронизации:
  • Синхронизация процессов: Координация до 32 независимых процессов/механизмов с точностью синхронизации ±1 мкс
  • Регуляторные функции: ПИД-регуляция (настраиваемые коэффициенты Kp, Ki, Kd), адаптивный ПИД (автоматическая настройка коэффициентов), цифровая фильтрация сигналов (0,1–1000 Гц)
  • Последовательное управление: Создание сценариев с шаговым выполнением команд (до 100 шагов на сценарий), задержки между шагами (0–100 мс, настраиваемые)
  • Параллельное управление: Одновременное управление группами механизмов с синхронизацией по общему сигналу (например, запуск нескольких насосов с заданным интервалом)
• Поддерживаемые типы сигналов (входы/выходы):
  • Аналоговые входы (AI): 16 каналов, 4–20 мА / 0–10 В ДС, разрешение 18 бит, точность ±0,02% FS
  • Аналоговые выходы (AO): 16 каналов, 4–20 мА / 0–10 В ДС, разрешение 18 бит, точность ±0,02% FS
  • Цифровые входы (DI): 32 канала, 24 В ДС, оптически изолированные, время отклика ≤ 0,1 мс
  • Цифровые выходы (DO): 32 канала, релейные контакты Form C (250 ВАК/24 В ДС, ток до 5 А) или транзисторные (Sink/Source), время отклика ≤ 0,5 мс
• Синхронные интерфейсы:
  • 4 × Ethernet/PTP (Precision Time Protocol, IEEE 1588 v2) — для синхронизации с внешними системами и модулями, точность ±100 нс
  • 2 × GE SpeedTronic Mark VIe Sync Bus — для синхронизации с другими модулями GE Mark VIe, скорость передачи до 1 Гбит/с
• Коммуникационные интерфейсы:
  • Системные интерфейсы: 2 × GE SpeedTronic Mark VIe Bus (для связи с контроллером IS200EPCTG1AAA и системным модулем IS200ESYSH1AAA)
  • Сетевые интерфейсы: 2 × Gigabit Ethernet (поддержка Ethernet/IP, Modbus TCP/IP, IEC 61850)
  • Локальные интерфейсы: USB 3.0 (конфигурация/обновление), RS-485 (локальная диагностика), HDMI (мониторинг состояния синхронизации)
• Защита и отказоустойчивость:
  • Оптическая изоляция всех каналов и интерфейсов (1500 ВАК, 1 мин)
  • Устойчивость к электромагнитным помехам (EMC Category 4)
  • Защита от статического разряда (ESD ±25 кВ контактный/±30 кВ аэрозольный)
  • Дуплексное питание (16–32 В ДС), защита от перегрева, короткого замыкания и пере напряжения
• Диагностические функции:
  • Мониторинг синхронизации: Проверка точности синхронизации процессов, выявление девиаций от заданных параметров
  • Диагностика каналов: Обнаружение обрыва цепи, короткого замыкания, нестабильных сигналов
  • Логирование: Хранение до 5000 записей о событиях (синхронизация, срабатывание регулятора, ошибки) с отметкой времени UTC ±1 мкс
  • Предупреждения: Генерация сигналов о снижении точности синхронизации, превышении диапазонов сигналов или неисправностях каналов
• Управление и конфигурация:
  • ПО для управления: GE ToolboxST, веб-интерфейс HTTPS (с поддержкой создания сценариев в графическом редакторе)
  • Хранение сценариев: Сохранение до 50 настроенных сценариев в неvolatile памяти
  • Уровни доступа: 4 уровня (администратор, инженер, оператор, читатель) с аудитом действий
• Рабочая температура: -20 °C до +75 °C
• Степень защиты: IP20 (панельное монтирование на DIN-рейку, 2U)
• Потребляемая мощность: не более 25 Вт
• Вес: около 1,2 кг
• Стандарты соответствия: IEC 61131-3, IEC 61508 (SIL 3), UL 508C, CSA C22.2 No. 14, EN 61326-3-1, IEEE 1588 v2

Преимущества и особенности

• Высокая точность синхронизации: IS200EXCSG1A обеспечивает синхронизацию процессов с точностью ±1 мкс и поддержку протокола PTP IEEE 1588 v2, что делает его идеальным для критических приложений, где минимальная разница во времени между действиями механизмов решает вопрос безопасности и эффективности.
• Реaltime-управление: Использование реального времени процессора ARM Cortex-R52 и сниженной задержки RAM гарантирует время отклика ≤ 0,5 мс — значительно ниже, чем у стандартных модулей управления (≥ 5 мс).
• Глубокая интеграция с GE Mark VIe: Полная совместимость с системным модулем IS200ESYSH1AAA, аналитическим модулем IS200EXAMG1BAA и I/O-модулем IS200ERIOH1ACB, обеспечивая беспрепятственный обмен данными и унифицированное управление процессами.
• Гибкость сценариев: Возможность создания сложных последовательных и параллельных сценариев с графическим редактированием — позволяет адаптировать модуль к любым технологическим процессам, от запуска турбин до управления конвейерными линиями.
• Надежность и защита: Дуплексное питание, высокая изоляция каналов и EMC Category 4 защита гарантируют работу в суровых промышленных условиях, включая зоны с сильными электромагнитными помехами.

Области применения и примеры использования

• Энергетика: Синхронизация запуска газовых и паровых турбин с генераторами, регулирование параметров пара (давление, температура) с высокой точностью, координация работы систем смазки и охлаждения.
• Нефтегазовая отрасль: Управление компрессорными станциями с синхронизацией роторов, регулирование клапанов трубопроводов для поддержания стабильного давления, координация процессов добычи и перекачивания нефти/газа.
• Авиастроительная промышленность: Синхронизация тестовых стендов для авиационных двигателей, управление параметрами испытаний (температура, давление, скорость вращения) с точностью до микросекунд.
• Металлургия: Координация работы прокатных линий с синхронизацией приводов, регулирование температуры плавильных печей и скорости подачи расплава, управление системами охлаждения для обеспечения качества металла.
• Пример приложения: На крупной газово-паровой электростанции IS200EXCSG1A был установлен для синхронизации запуска двух газовых турбин и одного парового турбина с центральным генератором. Модуль координировал работу 16 исполнительных механизмов (клапаны пара, насосы смазки, приводы вентиляторов) с точностью синхронизации ±0,8 мкс, обеспечивая плавный запуск и отсутствие нагрузочных пиков на генератор. При отклонении давления пара от заданного значения (на 5%), адаптивный ПИД-регулятор автоматически скорректировал коэффициенты и восстановил параметры за 0,3 мс, предотвращая нестабильность работы агрегата. Логирование событий позволило инженерам проанализировать динамику запуска и оптимизировать сценарий для снижения времени подготовки турбин на 15%.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SIMATIC S7-1500T (Технологический контроллер) и Allen-Bradley ControlLogix 5580T, GE IS200EXCSG1A предлагает более высокую точность синхронизации (±1 мкс против ±10 мкс у аналогов) и время отклика ≤ 0,5 мс (аналоги имеют время отклика ≥ 1 мс), а также встроенный протокол PTP IEEE 1588 v2 (аналоги требуют дополнительных модулей для высокоточной синхронизации).
• В отличие от стандартных технологических модулей других брендов, IS200EXCSG1A использует реaltime-процессор ARM Cortex-R52 (специализированный на критических процессах) — аналоги используют универсальные процессоры с более высокой задержкой.
• Конкурентами уступают по количеству поддерживаемых процессов и сценариев: IS200EXCSG1A управляет до 32 процессами и хранит 50 сценариев (аналоги поддерживают до 16 процессов и 20 сценариев).
• Уникальность: Поддержка одновременно параллельного и последовательного управления с адаптивным ПИД-регулятором и графическим редактором сценариев — делает модуль универсальным для сложных технологических цепей, где требуется сочетание высокой точности и гибкости.

Советы по выбору и предостережению

• При выборе убедитесь, что модуль соответствует требованиям к точности и скорости ваших процессов: IS200EXCSG1A подходит для систем с требованиями к синхронизации ±1 мкс и времени отклика ≤ 1 мс — для менее критических процессов можно использовать более простые модули GE Mark VIe.
• Настройте сценарии и регуляторные параметры под конкретные задачи: Используйте графический редактор в GE ToolboxST для создания сценариев, а адаптивный ПИД-регулятор — для автоматической оптимизации коэффициентов в условиях изменяющихся нагрузок.
• Обеспечьте надежное питание и сетевое соединение: Используйте два независимых питательных модуля GE и экранированные Ethernet-кабели для связи с другими модулями — это гарантирует стабильность синхронизации и предотвращает потери данных.
• Регулярно проверяйте точность синхронизации: Периодически выполняйте калибровку модуля через веб-интерфейс, особенно после обновления прошивки или изменения конфигурации — это поддерживает высокую точность и предотвращает девиации в работе процессов.
• Используйте только оригинальное ПО и прошивку GE: Обновления прошивки и ПО GE ToolboxST содержат улучшения в алгоритмах синхронизации и защиты — использование неоригинального программного обеспечения может привести к потере точности или выходу IS200EXCSG1A из строя.
