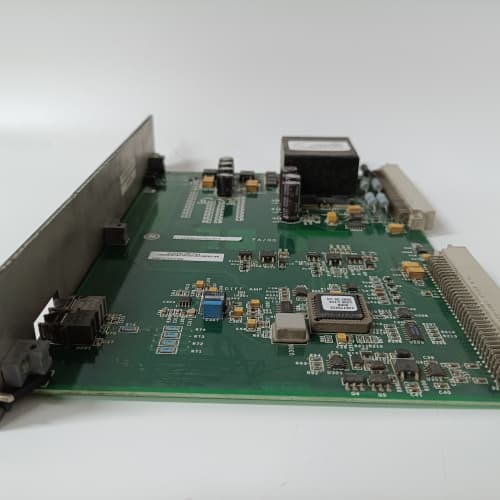

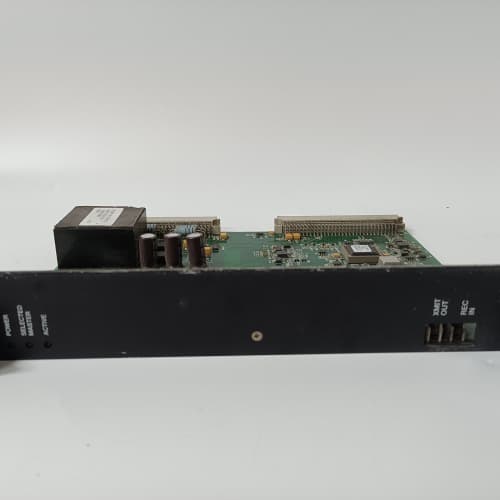

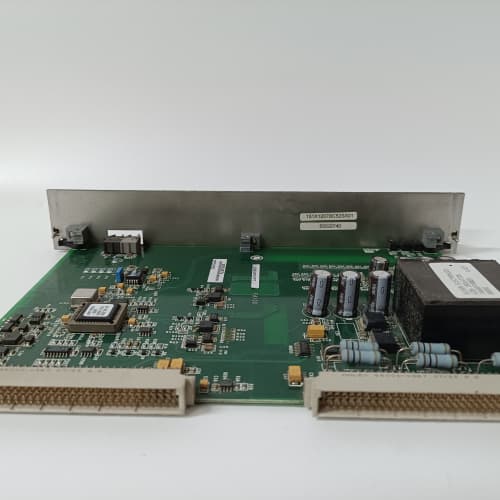

GE IS200EXHSG2A

Описание

Описание продукта

Технические параметры

• Тип устройства: Расширенный модуль управления высокоскоростными процессами для системы автоматизации GE Mark VIe
• Процессорное ядро: Четырехъядерный реальный времени процессор ARM Cortex-R82, частота 2 ГГц, 1 ГБ DDR5 RAM (задержка доступа ≤ 10 нс), 32 ГБ неvolatile SSD-память
• Функции управления и синхронизации:
  • Высокоскоростное управление: Обработка до 64 независимых команд за миллисекунду, время отклика на сигналы ≤ 100 нс
  • Синхронизация: Координация до 48 процессов/механизмов с точностью ±500 нс, поддержка протокола PTP IEEE 1588 v2 (Precision Time Protocol) для синхронизации с внешними системами
  • Регуляторные функции: Адаптивный ПИД/ПИДФ-регулятор (автоматическая настройка коэффициентов), предиктивное регулирование на основе исторических данных, цифровая фильтрация высоких частот (0,1–5000 Гц)
  • Сценарийное управление: Создание до 100 сложных сценариев (до 200 шагов на сценарий) с параллельным и последовательным выполнением, настраиваемые условия перехода между шагами
• Поддерживаемые сигналы (входы/выходы):
  • Аналоговые входы (AI): 32 канала, 4–20 мА / 0–10 В ДС / ±10 В ДС, разрешение 20 бит, точность ±0,01% FS
  • Аналоговые выходы (AO): 32 канала, 4–20 мА / 0–10 В ДС / ±10 В ДС, разрешение 20 бит, точность ±0,01% FS
  • Цифровые входы (DI): 64 канала, 24 В ДС / TTL 5 В ДС, оптически изолированные, время отклика ≤ 50 нс
  • Цифровые выходы (DO): 64 канала, транзисторные (Sink/Source, ток до 2 А) или релейные (Form C, 250 ВАК/24 В ДС), время отклика ≤ 100 нс
• Коммуникационные интерфейсы:
  • Системные интерфейсы: 4 × GE SpeedTronic Mark VIe Sync Bus (скорость передачи до 2 Гбит/с) для синхронизации с модулями GE Mark VIe
  • Сетевые интерфейсы: 4 × 10 Gigabit Ethernet (поддержка Ethernet/IP, Modbus TCP/IP, IEC 61850, OPC UA), 2 × PTP-дedicated порта
  • Локальные интерфейсы: 2 × USB 4.0, HDMI 2.1 (мониторинг в реальном времени), RS-485 (локальная диагностика)
• Защита и отказоустойчивость:
  • Двойная оптическая изоляция каналов и интерфейсов (2000 ВАК, 1 мин)
  • Устойчивость к электромагнитным помехам (EMC Category 4+)
  • Защита от статического разряда (ESD ±30 кВ контактный/±35 кВ аэрозольный)
  • Дуплексное питание (активное-активное, 16–32 В ДС), защита от перегрева, короткого замыкания и пере напряжения
• Диагностические функции:
  • Мониторинг в реальном времени: Проверка состояния каналов, синхронизации и процессов с обновлением данных до 10 000 Гц
  • Логирование: Хранение до 10 000 записей о событиях (отклонения параметров, срабатывание регулятора, ошибки) с отметкой времени UTC ±100 нс
  • Предиктивная диагностика: Анализ тенденций работы компонентов, выявление потенциальных сбоев до их возникновения
• Управление и конфигурация:
  • ПО: GE ToolboxST Professional (с графическим редактором сценариев и инструментами калибровки), веб-интерфейс HTTPS (доступ с мобильных устройств)
  • Хранение конфигураций: Сохранение до 100 версий конфигураций и сценариев в SSD-памяти
  • Уровни доступа: 5 уровней (администратор, инженер, оператор, специалист, читатель) с детальным аудитом действий
• Рабочая температура: -40 °C до +85 °C (широкотемпературный режим)
• Степень защиты: IP20 (панельное монтирование на DIN-рейку, 3U)
• Потребляемая мощность: не более 40 Вт
• Вес: около 1,8 кг
• Стандарты соответствия: IEC 61131-3, IEC 61508 (SIL 4), UL 508C, CSA C22.2 No. 14, EN 61326-3-1, IEEE 1588 v2

Преимущества и особенности

• Экстремальная скорость и точность: IS200EXHSG2A обеспечивает время отклика ≤ 100 нс и синхронизацию с точностью ±500 нс, превосходя показатели стандартных модулей управления и удовлетворяя требованиям к высокоскоростным процессам.
• Мощная обработка команд: Четырехъядерный реальный времени процессор и DDR5 RAM с минимальной задержкой позволяют обрабатывать до 64 команд за миллисекунду, даже при максимальной нагрузке.
• Глубокая интеграция с GE Mark VIe: Полная совместимость с системным модулем IS200ESYSH1AAA, аналитическим модулем IS200EXAMG1BAA и модулем синхронизации IS200EXCSG1A, обеспечивая беспрепятственный обмен данными и унифицированное управление.
• Масштабируемость и гибкость: Поддержка до 48 синхронизируемых процессов и 100 сценариев позволяет адаптировать модуль к сложным технологическим цепям, от тестовых стендов до крупных энергетических комплексов.
• Максимальная надежность: Двойная изоляция, EMC Category 4+ защита и широкотемпературный режим (-40…+85 °C) гарантируют работу в экстремальных условиях, включая северные регионы и зоны с сильными электромагнитными помехами.

Области применения и примеры использования

• Энергетика: Управление высокоскоростными газовыми турбинами (скорость вращения до 30 000 об/мин), синхронизация генераторов с сетью с микросекундной точностью, регулирование параметров пара для максимизации эффективности.
• Аэрокосмическая промышленность: Управление тестовыми стендами для ракетных двигателей и авиационных газотурбин, синхронизация измерений давления, температуры и тяги с высокоскоростными камерами.
• Нефтегазовая отрасль: Управление сверхвысокоскоростными компрессорами (скорость вращения до 50 000 об/мин), регулирование клапанов трубопроводов для предотвращения гидравлических ударов.
• Высокотехнологическая промышленность: Управление линиями производства микроэлектронных компонентов, синхронизация высокоскоростных конвейеров и роботов с точностью до микросекунд.
• Пример приложения: На аэрокосмическом предприятии IS200EXHSG2A был установлен для управления тестовым стендом ракетного двигателя. Модуль обрабатывал 32 аналоговых сигнала (температура газового потока, давление, тяга) и 48 цифровых сигнала (состояние клапанов, запуск системы охлаждения) с обновлением данных 10 000 раз в секунду. Синхронизация с высокоскоростной камерой была обеспечена через протокол PTP IEEE 1588 v2 с точностью ±300 нс, позволяя инженерам детально анализировать динамику работы двигателя в режиме пуска. При отклонении температуры газового потока на 2% от заданного значения, адаптивный ПИД-регулятор мгновенно скорректировал подачу топлива за 80 нс, предотвращая перегрев компонентов. Благодаря логированию с отметкой времени UTC ±100 нс, удалось выявить незначительную нестабильность в работе одного из датчиков, которая была устранена до начала основного теста.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SIMATIC S7-1500 Advanced и Allen-Bradley ControlLogix 5590, GE IS200EXHSG2A предлагает более высокую скорость отклика (≤ 100 нс против ≥ 1 мс у аналогов) и точность синхронизации (±500 нс против ±10 мкс), а также поддержку SIL 4 (аналоги соответствуют SIL 3).
• В отличие от стандартных модулей управления высокоскоростными процессами других брендов, IS200EXHSG2A имеет 10 Gigabit Ethernet интерфейсы и DDR5 RAM (задержка ≤ 10 нс) — аналоги используют Gigabit Ethernet и DDR4 с задержкой ≥ 30 нс.
• Конкурентами уступают по количеству поддерживаемых процессов и сценариев: IS200EXHSG2A управляет до 48 процессов и хранит 100 сценариев (аналоги поддерживают до 24 процессов и 50 сценариев).
• Уникальность: Поддержка протокола PTP IEEE 1588 v2 с точностью ±500 нс и двойной оптической изоляцией 2000 ВАК — делает модуль идеальным для критических приложений, где требуется сочетание экстремальной скорости и максимальной безопасности.

Советы по выбору и предостережению

• При выборе убедитесь, что модуль соответствует требованиям к скорости и точности ваших процессов: IS200EXHSG2A подходит для систем с времени отклика ≤ 1 мс и синхронизацией ±1 мкс — для менее требовательных процессов используйте модули более низкой серии GE Mark VIe.
• Настройте сценарии и регуляторные параметры через GE ToolboxST Professional: Используйте графический редактор для создания сложных сценариев, а предиктивное регулирование — для адаптации к изменяющимся условиям работы.
• Обеспечьте надежное питание и сетевое соединение: Используйте два независимых питательных модуля GE (например, IS200EPBPG1ACD) и оптические кабели для 10 Gigabit Ethernet — это гарантирует стабильность передачи данных и синхронизации.
• Регулярно выполняйте калибровку и обновление прошивки: Калибровка не реже раз в полугодие поддерживает точность ±0,01% FS, а обновления прошивки содержат улучшения в алгоритмах управления и защите.
• Ограничьте доступ к модулю и храните резервные копии конфигурации: Назначьте уровни доступа в соответствии с должностными обязанностями, а резервные копии конфигураций создавайте не реже раз в месяц — это поможет быстро восстановить систему при критических сбоях.
