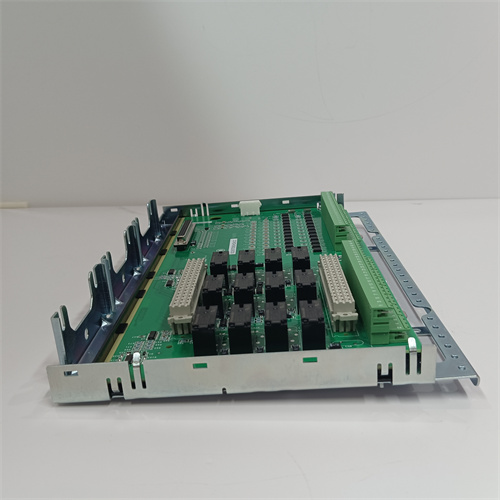

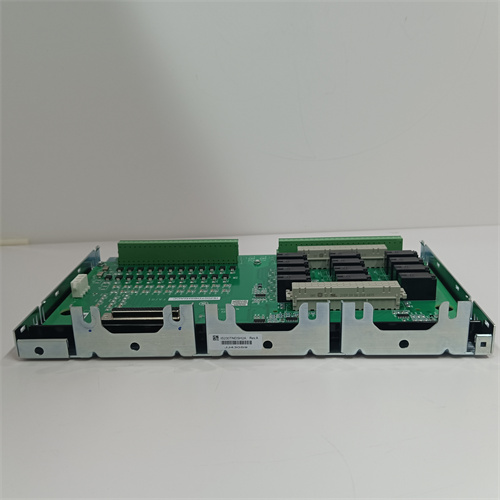

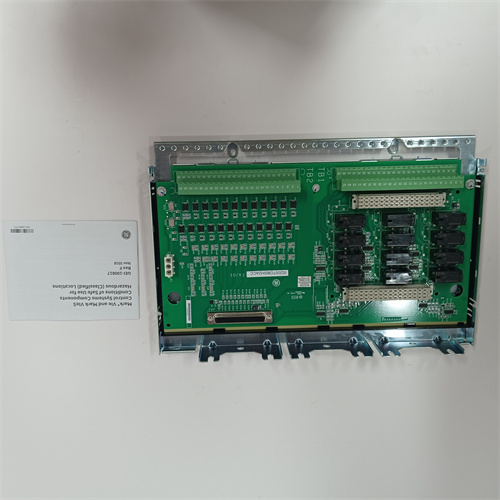

GE IS200HSLAH1AZZ

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль защиты и мониторинга высоковольтных систем для автоматизации GE Mark VIe
• Процессорное ядро: Двухъядерный процессор ARM Cortex-R5, частота 800 МГц, 512 МБ DDR4 RAM (сниженная задержка), 16 ГБ неvolatile памяти
• Функции защиты:
  • Защита от перегрузок: Токовая перегрузка (длинная/кратковременная), напряжностная перегрузка/недовольтage, частотная нестабильность (45–65 Гц)
  • Защита от коротких замыканий: Фазо-фазное, фазо-земное замыкание с точным определением места аварии
  • Дополнительные защитные функции: Защита от несимметричных нагрузок (неоднородность фаз), защита от обрыва провода, защита от трансients (импульсные перегрузки)
  • Режимы защиты: Автоматический отключение аварийного участка, сигнализация, резервное переключение на запасной источник
• измерительные параметры:
  • Ток: 3 фазы + нулевой провод, диапазон 0–5000 А (через трансформаторы тока), разрешение 18 бит, точность ±0,1% FS
  • Напряжение: 3 фазы + нулевой провод, диапазон 0–35 кВ (через трансформаторы напряжения), разрешение 18 бит, точность ±0,1% FS
  • Дополнительные параметры: Частота (точность ±0,01 Гц), мощность (активная/реактивная/полная), коэффициент мощности (0,5–1,0), гармоники (до 25-го порядка)
• Входы/выходы для сигналов:
  • Аналоговые входы (для трансформаторов): 6 каналов (3 токовых + 3 напряжностных), 0–5 А / 0–100 В, оптически изолированные
  • Цифровые входы: 16 каналов (24 В ДС), время отклика ≤ 1 мс (для сигналов контроля состояния)
  • Выходы управления: 8 цифровых выходов (релейные контакты Form C, 250 ВАК/24 В ДС, ток до 5 А) — для отключения оборудования/сигнализации
• Коммуникационные интерфейсы:
  • Системный интерфейс: 2 × GE SpeedTronic Mark VIe Bus (скорость передачи до 1 Гбит/с) — для связи с системным модулем IS200ESYSH1AAA
  • Сетевые интерфейсы: 2 × Gigabit Ethernet (поддержка Ethernet/IP, Modbus TCP/IP, IEC 61850-9-2LE) — для связи с SCADA/диспетчерской системой
  • Локальные интерфейсы: USB 3.0 (конфигурация/обновление), RS-485 (локальная диагностика), LCD-дисплей (визуализация параметров/ошибок)
• Защита и отказоустойчивость:
  • Двойная оптическая изоляция входов/выходов (2000 ВАК, 1 мин) — защита от высоковольтных разрядов
  • Устойчивость к электромагнитным помехам (EMC Category 4)
  • Защита от статического разряда (ESD ±25 кВ контактный/±30 кВ аэрозольный)
  • Дуплексное питание (16–32 В ДС), защита от перегрева, короткого замыкания и обратного полярности
• Диагностика и логирование:
  • Логирование аварий: Хранение до 10 000 записей о защитных срабатываниях, параметрах аварии (ток, напряжение, частота) с отметкой времени UTC ±1 мкс
  • Мониторинг самодиагностики: Проверка исправности измерительных цепей, защитных алгоритмов и интерфейсов
  • Генерация отчетов: Автоматическая генерация отчетов о срабатываниях защиты и состоянии системы (PDF/Excel)
• Управление и конфигурация:
  • ПО: GE ToolboxST, веб-интерфейс HTTPS (настройка параметров защиты, просмотр логов)
  • Хранение конфигураций: Сохранение до 30 версий настроек защиты
  • Уровни доступа: 4 уровня (администратор, инженер, оператор, читатель) с аудитом действий
• Рабочая температура: -20 °C до +75 °C
• Степень защиты: IP20 (панельное монтирование на DIN-рейку, 2U)
• Потребляемая мощность: не более 20 Вт
• Вес: около 1,1 кг
• Стандарты соответствия: IEC 60255 (класс защиты 5P20), IEC 61131-3, UL 508C, CSA C22.2 No. 14, EN 61326-3-1

Преимущества и особенности

• Высокая скорость отклика: IS200HSLAH1AZZ реагирует на аварийные состояния за ≤ 1 мс, предотвращая разрушение высоковольтного оборудования — быстрее, чем стандартные модули защиты (≥ 5 мс).
• Точность измерений и защиты: Точность ±0,1% FS для токов и напряжений, а также алгоритмы точного определения места аварии позволяют минимизировать зону влияния сбоя.
• Глубокая интеграция с GE Mark VIe: Полная совместимость с системным модулем IS200ESYSH1AAA, аналитическим модулем IS200EXAMG1BAA и модулем управления IS200EXCSG1A, обеспечивая унифицированное управление защитой и мониторингом.
• Надежность в высоковольтных средах: Двойная оптическая изоляция и высокая устойчивость к электромагнитным помехам гарантируют работоспособность в условиях сильных электромагнитных полей и разрядов.
• Гибкость настроек: Возможность адаптировать параметры защиты под конкретные особенности высоковольтных сетей (диапазон напряжения, тип нагрузки) и создавать кастомные сценарии защиты.

Области применения и примеры использования

• Энергетика: Защита и мониторинг генераторов, трансформаторов и распределительных сетей электростанций (газовых, паровых, гидро), защита линий электропередач высокого напряжения.
• Крупные промышленные предприятия: Защита внутренних высоковольтных сетей металлургических заводов, нефтеперерабатывающих заводов и химических комплексов, обеспечивающих питание мощного оборудования.
• Распределенные энергетические системы: Защита микросетей с возобновляемыми источниками энергии (солнечные панели, ветряные турбины) и их интеграции в основную высоковольтную сеть.
• Пример приложения: На крупной гидроэлектростанции IS200HSLAH1AZZ был установлен для защиты трех генераторов (по 50 МВт) и распределительной сети 20 кВ. Модуль контролировал ток и напряжение на всех трех фазах, автоматически реагируя на отклонения параметров. При возникновении фазо-земного замыкания на одной из линий передачи, модуль за 0,8 мс определил место аварии и отключил поврежденный участок, предотвращая распространение сбоя на другие части сети. Логирование событий позволило инженерам быстро локализовать причину замыкания (проблема с изоляцией провода) и устранить ее за 2 часа — вместо плановых 8 часов простоя. Благодаря мониторингу гармоник, также была выявлена нестабильность в работе одного из трансформаторов, и профилактическое обслуживание было проведено до возникновения критической аварии.

Сравнение с конкурентами

• По сравнению с аналогами Siemens 7SJ80 и ABB REL670, GE IS200HSLAH1AZZ предлагает более высокую скорость отклика (≤ 1 мс против ≥ 3 мс у аналогов) и точность измерений (±0,1% FS против ±0,2% FS), а также интеграцию с системой GE Mark VIe без дополнительных коммуникационных модулей (аналоги требуют адаптеров).
• В отличие от стандартных модулей защиты высоковольтных систем других брендов, IS200HSLAH1AZZ поддерживает мониторинг гармоник до 25-го порядка и автоматическую генерацию отчетов — функции, которые у конкурентов доступны только в премиальных версиях.
• Конкурентами уступают по логированию аварий: IS200HSLAH1AZZ хранит до 10 000 записей (аналоги хранят до 5000 записей) и обеспечивает отметку времени UTC ±1 мкс (аналоги имеют точность ±5 мкс).
• Уникальность: Комбинация высокой скорости отклика, двойной изоляции и глубокой интеграции с GE Mark VIe — делает модуль идеальным для критических высоковольтных систем, где безопасность и минимизация простоя являются приоритетами.

Советы по выбору и предостережению

• При выборе убедитесь, что модуль соответствует параметрам вашей высоковольтной сети: IS200HSLAH1AZZ подходит для сетей до 35 кВ и токов до 5000 А — для более высоких напряжений (≥ 110 кВ) рекомендуйте специализированные версии GE Mark VIe.
• Настройте параметры защиты под конкретные условия эксплуатации: Определите пороговые значения для перегрузок, частоты и коротких замыканий, исходя из особенностей вашей сети и типа оборудования — это повышает точность срабатывания защиты и снижает количество ложных сигналов.
• Обеспечьте надежное питание и правильную установку: Используйте два независимых питательных модуля GE и устанавливайте модуль в защищенном от влаги и пыли месте, удаленно от сильных электромагнитных источников — это гарантирует стабильность работы в высоковольтных средах.
• Регулярно обновляйте прошивку и выполняйте калибровку: Обновления прошивки улучшают алгоритмы защиты и диагностики, а калибровка не реже раз в год поддерживает точность измерений — критично для надежности защитных функций.
• Ограничьте доступ к конфигурации модуля: Назначьте уровни доступа только квалифицированному персоналу и регулярно проверяйте логи действий — несанкционированное изменение параметров защиты может привести к неработоспособности системы или аварии.
