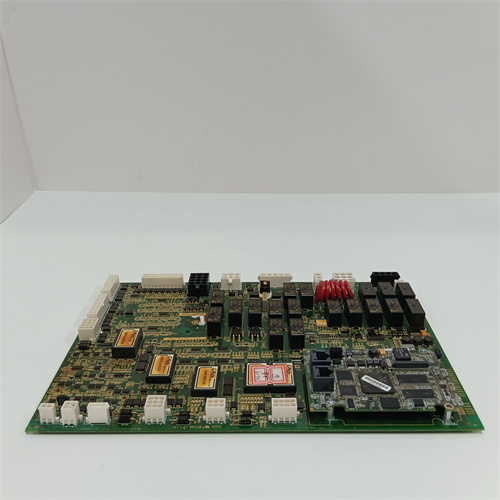

GE IS200HSLAH2ADE

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры входных каналов и скорости:
  • Количество входных каналов: 8 независимых высокоскоростных цифровых входов — для подключения энкодеров, фотоэлементов, счетчиков;
  • Тип входных сигналов: Дискретные (НО/НИ, настраиваемые) — поддерживает сигналы от NPN/PNP-транзисторов, контактных датчиков, энкодеров (TTL/RS-422);
  • Частота обновления: 1 мкс per канал — возможность считывания сигналов с частотой до 1 МГц (для энкодеров высокой разрешающей способности);
  • Задержка передачи данных: ≤1 мс (от считывания сигнала до передачи в контроллер Mark VIe);
  • Диапазон входного напряжения: 5–24 В DC (универсальный для большинства промышленных датчиков);
  • Ток входа: 5–10 мА (при 24 В DC) — минимальное энергопотребление, не вызывающее перегрева датчиков.
• Параметры изоляции и защиты:
  • Galvanic изоляция: 2500 В DC между всеми каналами, шиной питания и коммуникационной шиной — защита от перепадов напряжения и ЭМП;
  • Электромагнитная совместимость (EMC): Соответствует стандартам EN 55011 Class A и EN 61000-6-2 — устойчивость к радиочастотным полям (30 В/м) и импульсным помехам (±2 кВ);
  • Защитные функции:
    • От обрывов датчиков: Автоматическое детектирование через 10 мс, сигнал ошибки в контроллер;
    • От коротких замыканий: Токоограничивающая защита (максимальный ток 50 мА), блокировка канала до устранения неисправности;
    • От переvoltaжа: Защита от пиков напряжения до 30 В DC (длительностью до 10 мс).
• Параметры коммуникации и диагностики:
  • Коммуникационная шина: Поддержка внутренней шиной Mark VIe (Backplane Bus) — скорость передачи данных 100 Мбит/с;
  • Протокол: GE SRTP (Speedtronic Remote Transfer Protocol) — для бесшовной интеграции с контроллером и SCADA Proficy HMI;
  • Диагностические функции:
    • Отслеживание состояния каждого канала (активен/неактивен, обрыв/замыкание);
    • Мониторинг температуры модуля (предупреждение при превышении 75 °C);
    • Хранение 100 последних диагностических событий (с отметкой времени и типом ошибки);
  • Сигнализация состояния: 8 светодиодных индикатора (по одному per канал) + 2 общих индикатора (питание PWR, ошибка FAULT).
• Параметры эксплуатации и надежности:
  • Температурный диапазон работы: -10 °C до +65 °C (без снижения скорости);
  • Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
  • Устойчивость к вибрации: 5–2000 Гц, ускорение 50 м/с² (по стандарту IEC 60068-2-6);
  • Тип монтажа: Встраивание в шасси Mark VIe (1 слот, совместимо с шасси IS200SHxxx);
  • Питание: От шасси Mark VIe — 5 В DC ±5% (логическая часть), 24 В DC ±10% (питание датчиков);
  • Средний наработанный ресурс (MTBF): ≥300 000 часов (≈34,2 года) при температуре 40 °C.

Преимущества и особенности

1. Экстремальная скорость и низкая задержка: Частота обновления 1 мкс и задержка ≤1 мс делают GE IS200HSLAH2ADE не заменяемым для отслеживания быстрых процессов — например, в турбинах с скоростью ротора 15 000 об/мин модуль считывает 250 импульсов/с от энкодера, обеспечивая контроллеру точные данные для регулировки лопаток и предотвращения перегрузки. В отличие от стандартных модулей (задержка ≥10 мс), он не упускает критические сигналы, снижая риск аварий.
2. Глубокая изоляция и защита от помех: Galvanic изоляция 2500 В DC и устойчивость к ЭМП гарантируют работу в условиях сильных помех (например, на подстанциях или в турбинных зонах) — сигналы от датчиков не искажаются, а контроллер защищен от перепадов напряжения. Это критично для нефтегазовых площадок или электростанций, где уровень помех высок.
3. Расширенная диагностика и синхронизация: Диагностика обрывов, замыканий и температуры позволяет быстро локализовать неисправности (например, обрыв кабеля к энкодеру) без разбора всей системы, сокращая время простоя до 30 минут. Также GE IS200HSLAH2ADE поддерживает синхронизацию с другими модулями Mark VIe (например, аналоговыми модулями температуры), что обеспечивает согласованную обработку данных и улучшает точность управления.
4. Совместимость с Mark VIe и простота интеграции: Полная совместимость с шасси и контроллерами Mark VIe упрощает монтаж — модуль подключается к стандартному слоту и начинает работать после базовой настройки. Не требуется дополнительные адаптеры или драйверы, что снижает сложность проекта и время запуска системы.

Примеры применения в отраслях

• Энергетика (газотурбинная электростанция 400 МВт): На электростанции GE IS200HSLAH2ADE считывает сигналы от 8 энкодеров:
  • 4 энкодера на главном роторе турбины (10 000 импульсов/оборот) — передают данные о скорости (0–15 000 об/мин) и позиции ротора;
  • 2 энкодера на приводах лопаток регулирующего клапана — отслеживают угол наклона (0–90°);
  • 2 энкодера на вентиляторах охлаждения — контролируют скорость вращения;
  • Данные передаются в контроллер Mark VIe с задержкой 0,8 мс, позволяя операторам мгновенно реагировать на нештатные колебания скорости.
• Тяжелое машиностроение (крупный фрезерный стан): На стане GE IS200HSLAH2ADE управляет позиционированием рабочего стола:
  • 2 энкодера на осей X и Y (20 000 импульсов/м) — считывают позицию стола с точностью до 0,05 мм;
  • Частота обновления 1 мкс обеспечивает плавное движение стола при скорости 1 м/с;
  • Диагностика обрывов предотвращает аварии при повреждении кабеля — стан автоматически останавливается, защищая инструмент и деталь.
• Аэрокосмика (тестовая стенд для ракетных двигателей): На стенде GE IS200HSLAH2ADE измеряет параметры запуска двигателя:
  • 4 энкодера на вращательных частях двигателя — отслеживают скорость разгона (0–30 000 об/мин);
  • 2 фотоэлемента — детектируют момент подачи топлива и зажигания;
  • Устойчивость к вибрации 50 м/с² и температуре +65 °C гарантирует работу в условиях испытаний.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите требования к скорости и изоляции: Если вы используете GE Mark VIe и нуждаетесь в считывании сигналов с частотой >100 кГц (энкодеры, быстрые фотоэлементы) с изоляцией по каналу, GE IS200HSLAH2ADE — идеальный выбор. Для менее требовательных задач (частота <50 кГц) можно рассмотреть Siemens SM 1221 (более бюджетный).
  2. Проверьте тип датчиков: Модуль поддерживает TTL/RS-422 и контактные датчики — убедитесь, что ваши энкодеры или фотоэлементы соответствуют этому типу (например, не используйте аналоговые датчики, так как модуль не поддерживает их преобразование).
  3. Для получения информации о сертификациях (ATEX, IECEx), схемах подключения энкодеров или обновлениях прошивки обратитесь к ссылке: [ссылка на продукт GE IS200HSLAH2ADE].
• Предостережения:
  1. Не превышайте пределы входного напряжения: Максимальное входное напряжение 30 В DC — превышение приведет к повреждению канала. Используйте стабильные источники питания для датчиков (24 В DC ±5%).
  2. Соблюдайте правила прокладки кабелей: Для энкодеров используйте экранированные кабели (CAT6) с разрывом экрана только на одном конце — это снижает влияние ЭМП и предотвращает искажения сигналов. Максимальная длина кабеля не должна превышать 100 м (для частоты 1 МГц).
  3. Регулярно проверяйте диагностику: Периодически считывайте логи ошибок через SCADA — это поможет выявить деградацию изоляции или износ контактов в датчиках до полного сбое GE IS200HSLAH2ADE.
