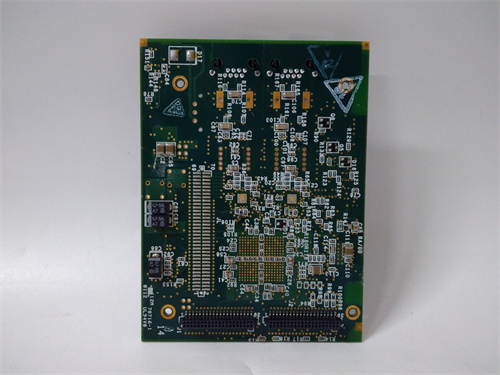

GE IS200HSLAH2ADE

Описание

Общая информация о продукте GE IS200HSLAH2ADE

Технические параметры GE IS200HSLAH2ADE

• Параметры синхронизации:
  • Тип синхронизации: Автоматическая синхронизация генератора с сетью (параллелизация) и между генераторами (в системе многогенераторной станции);
  • Диапазон синхронизации скорости: 0–4500 об/мин (подходит для большинства индукционных и синхронных генераторов);
  • Точность синхронизации:
    • Разница частоты: ≤ ±0,01 Гц (между генератором и сетью);
    • Разница напряжения: ≤ ±0,5% номинального напряжения;
    • Разница фазового сдвига: ≤ ±0,5°;
  • Время синхронизации: ≤ 2 секунды (при отклонении частоты ≤ 0,5 Гц) — быстрое включение генератора в сеть.
• Параметры логики и входов/выходов:
  • Логические функции: Поддержка Ladder Logic, Function Block Diagram (FBD) по стандарту IEC 61131-3 — для реализации алгоритмов запуска, остановки, аварийных блокировок;
  • Входы для сигналов синхронизации:
    • 4 аналоговых входа (4–20 мА DC) — для измерения напряжения, частоты, фазового сдвига сети/генератора;
    • 8 цифровых входов (24 В DC) — для сигналов готовности генератора, разрешения синхронизации;
  • Выходы для управления:
    • 4 цифровых выхода (релейные, 24 В DC/120 В AC) — для команд на включение выключателей, регулировку скорости турбины;
    • 2 аналоговых выхода (4–20 мА DC) — для регулировки скорости турбины, напряжения генератора.
• Защита и надежность:
  • Электрическая изоляция: Между аналоговыми входами — ≥ 2 кВ AC (1 минута), между цифровыми входами/выходами и шасси — ≥ 3 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция ошибок синхронизации (автоматическое отключение при превышении допусков);
    • Защита от перепадов напряжения (стабилизация при отклонении ±25% от номинала);
    • Резервное хранение конфигурации (встроенная Flash-память 1 ГБ);
  • Время между отказами (MTBF): ≥ 12 000 000 часов (по данным GE);
  • SIL-классификация: SIL 2 (IEC 61508, IEC 61511) — для систем с требованиями к безопасности.
• Интеграция и конфигурация:
  • Интерфейс с GE Mark VIe: Встроенная шина Mark VIe Backplane (скорость передачи 100 Мбит/с);
  • Совместимое ПО: GE Proficy Machine Edition, GE Mark VIe Configuration Tool — для настройки параметров синхронизации, программирования логики;
  • Поддерживаемые функции: Онлайн-мониторинг процесса синхронизации, логирование ошибок, отправка предупреждений на HMI (при отклонении параметров).
• Механические и эксплуатационные параметры:
  • Габариты: 105 × 155 × 35 мм (ширина × высота × глубина);
  • Вес: 约 400 г;
  • Тип монтажа: Врезной в шасси GE Mark VIe (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +60 °C — адаптирован к турбинным холлам;
    • Диапазон хранения: -40 °C до +85 °C;
  • Требуемое питание: 5 В DC ±10%, 24 В DC ±15% (потребляемый ток ≤ 180 мА).

Преимущества и особенности GE IS200HSLAH2ADE

1. Высокая точность синхронизации и безопасность: Точность ≤ ±0,01 Гц и поддержка SIL 2 гарантируют, что GE IS200HSLAH2ADE не вызывает разрывы синхронизации. В теплоэлектростанции 600 МВт при включении генератора в сеть модуль поддерживает разницу частоты < 0,005 Гц, предотвращая импульсные токи, которые могут повредить обмотки генератора.
2. Гибкая реализация логики управления: Поддержка Ladder Logic и FBD позволяет GE IS200HSLAH2ADE адаптироваться к разным типам генераторов. В газовой электростанции инженеры через Proficy Machine Edition программируют логику “автоматического запуска генератора при падении мощности сети” — модуль самостоятельно проверяет параметры (частота, напряжение) и включает генератор за 1,5 секунды, восстанавливая баланс энергопотребления.
3. Полная интеграция с GE Mark VIe: GE IS200HSLAH2ADE автоматически синхронизируется с контроллером GE IS200AEADH4ADA при запуске, конфигурация занимает не более 20 минут. Модуль получает данные о состоянии генератора (температура обмоток, скорость) напрямую из шасси Mark VIe, не требуя внешних сенсоров, экономя ресурсы.
4. Устойчивость к энергетическим помехам: Защита EMC класса EN 61000-6-4 делает GE IS200HSLAH2ADE устойчивым к перепадам напряжения в сетях электростанций. При кратковременном спаде напряжения на 30% модуль продолжает стабильно работать, не теряя данные о синхронизации и не отключая генератор.

Примеры применения GE IS200HSLAH2ADE

• Теплоэлектростанция (паровая турбина 600 МВт): В ТЭС GE IS200HSLAH2ADE синхронизирует генератор с основной сетью электроэнергии. Модуль измеряет частоту сети (50 Гц) и частоту генератора (49,95–50,05 Гц), регулируя скорость турбины через аналоговый выход (4–20 мА). При достижении разницы частоты < 0,01 Гц и фазового сдвига < 0,5° модуль отправляет команду на включение главного выключателя, генератор подключается к сети за 1,8 секунды.
• Газовая электростанция (газовая турбина 250 МВт): В ГЭС GE IS200HSLAH2ADE управляет параллельной работой двух генераторов. Модуль синхронизирует их частоты и напряжения, обеспечивая равномерное распределение нагрузки (125 МВт на каждый генератор). При отключении одного генератора модуль автоматически перераспределяет нагрузку на второй, предотвращая падение мощности и остановку потребителей.
• Гидроэлектростанция (гидрогенератор 100 МВт): В ГЭС GE IS200HSLAH2ADE реализует логику аварийной остановки генератора. При превышении температуры обмоток > 120 °C модуль получает сигнал из датчика (через цифровой вход), отключает генератор от сети и запускает систему охлаждения, предотвращая повреждение изоляции обмоток.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с GE Mark VIe: Прежде чем приобрести GE IS200HSLAH2ADE, убедитесь, что он поддерживается вашей версией Mark VIe (≥ v7.0) и типом генератора (индукционный/синхронный). Рассчитайте диапазон скорости генератора — модуль поддерживает 0–4500 об/мин, что покрывает большинство энергетических установок. Информация о совместимости доступна в документации на [ссылка на GE IS200HSLAH2ADE] или через техническую поддержку GE.
• Оцените требования к точности: Если ваша электростанция требует высокой точности синхронизации (например, для параллелизации с городской сетью), GE IS200HSLAH2ADE — оптимальный выбор; для небольших дизельных электростанций можно рассмотреть модули с точностью ±0,02 Гц.
• Приобретайте оригинал: Для гарантии SIL 2 и стабильности покупайте GE IS200HSLAH2ADE только у авторизованных дилеров GE — подделки имеют низкую точность (> ±0,05 Гц) и часто вызывают разрывы синхронизации, повреждая генераторы.

Предостережения

• Не используйте с несовместимыми DCS: GE IS200HSLAH2ADE разработан для GE Mark VIe — использование с Siemens Siprotec или ABB Advant OCS приведет к несовместимости и невозможности синхронизации.
• Настройте допуски синхронизации под вашу сеть: Перед запуском установите допустимые разницы частоты (< 0,1 Гц), напряжения (< 1%) и фазового сдвига (< 2°) — превышение допусков может привести к импульсным токам и разрушению генератора.
• Осуществляйте монтаж при остановке генератора: При установке или замене GE IS200HSLAH2ADE полностью остановите генератор и отключите питание шасси Mark VIe — работающий генератор создает сильные электромагнитные помеханы, которые могут повредить модуль.
• Регулярно проверяйте состояние синхронизации: Каждый месяц тестируйте процесс синхронизации через Mark VIe Configuration Tool — отклонения в точности могут свидетельствовать о деградации модуля или сенсоров.
