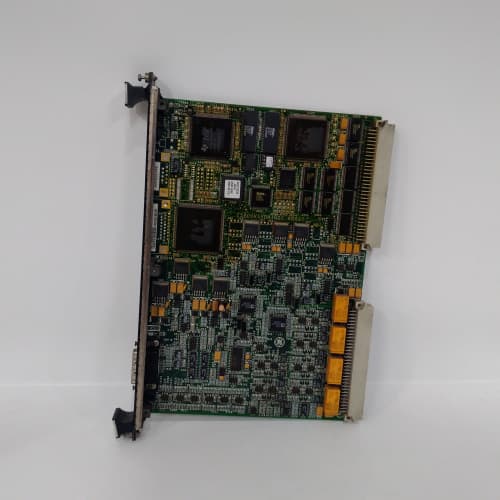

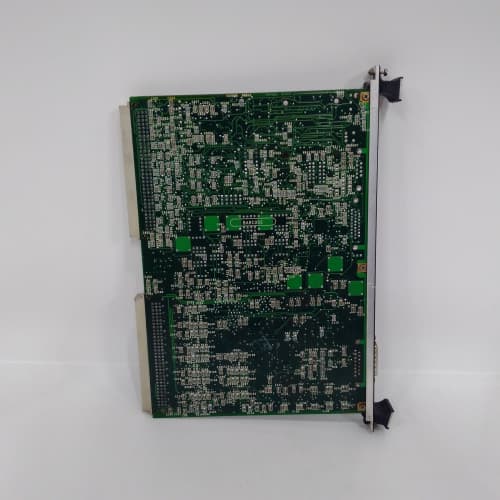

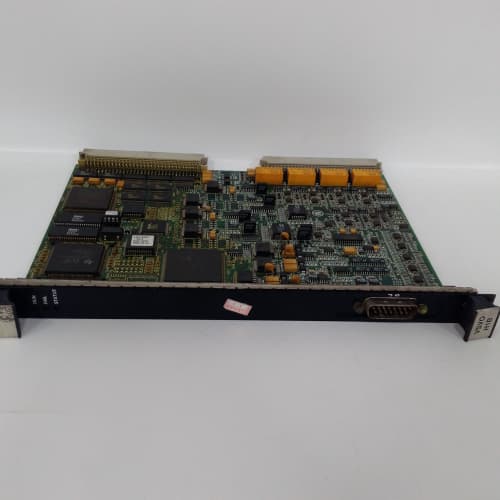

GE IS200ISBDG1AAA

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль интерфейсной связи и данных для системы автоматизации GE Mark VIe
• Процессорное ядро: Одноядерный процессор ARM Cortex-M4, частота 200 МГц, 128 МБ DDR3 RAM, 8 ГБ неvolatile памяти
• Функции коммуникации и маршрутизации:
  • Маршрутизация данных: Передача сигналов между модулями GE Mark VIe и внешними устройствами, фильтрация нерелевантной информации
  • Преобразование протоколов: Конвертация данных между промышленными протоколами (Modbus RTU/TCP, Ethernet/IP, Profibus DP, CANopen, IEC 61850)
  • Агрегация данных: Сбор и объединение сигналов от нескольких устройств для передачи в верхнеуровневые системы (снижение нагрузки на сеть)
  • Мониторинг связи: Контроль качества передачи данных, выявление сбоев в коммуникации, автоматическое переключение на резервные каналы
• Поддерживаемые коммуникационные интерфейсы:
  • Сетевые интерфейсы: 2 × Gigabit Ethernet (RJ45/SFP), поддержка VLAN, QoS, TCP/IP, UDP, ICMP
  • Последовательные интерфейсы: 4 × RS-485/RS-232 (настраиваемые), скорость передачи данных 300 бит/с – 1 Мбит/с
  • Системный интерфейс: 1 × GE SpeedTronic Mark VIe Bus (для связи с системным модулем IS200ESYSH1AAA и другими компонентами GE Mark VIe), скорость передачи до 500 Мбит/с
  • Дополнительные интерфейсы: 1 × USB 2.0 (конфигурация/обновление прошивки), 1 × RS-232 (локальная диагностика)
• Поддерживаемые промышленные протоколы:
  • Ethernet-протоколы: Ethernet/IP, Modbus TCP/IP, IEC 61850-8-1/9-2LE, OPC UA, DNP3
  • Последовательные протоколы: Modbus RTU, Profibus DP, CANopen, DeviceNet
• Параметры передачи данных:
  • Латентность: ≤ 1 мс (для Ethernet-протоколов), ≤ 5 мс (для последовательных протоколов)
  • Количество поддерживаемых тегов: до 2000 аналоговых и цифровых тегов одновременно
  • Режимы передачи: Циклическая (настраиваемый интервал 1–1000 мс), по запросу, по событию (при изменении параметра)
• Защита и отказоустойчивость:
  • Оптическая изоляция всех интерфейсов (1500 ВАК, 1 мин)
  • Устойчивость к электромагнитным помехам (EMC Category 4)
  • Защита от статического разряда (ESD ±15 кВ контактный/±25 кВ аэрозольный)
  • Дуплексное питание (16–32 В ДС), защита от перегрева, короткого замыкания и обратного полярности
• Управление и конфигурация:
  • ПО для управления: GE ToolboxST, веб-интерфейс HTTPS (интуитивно понятный интерфейс для настройки протоколов и маршрутизации)
  • Хранение конфигураций: Сохранение до 10 версий настроек в неvolatile памяти
  • Уровни доступа: 3 уровня (администратор, инженер, читатель) с аудитом действий
• Рабочая температура: -10 °C до +70 °C
• Степень защиты: IP20 (панельное монтирование на DIN-рейку, 1U)
• Потребляемая мощность: не более 8 Вт
• Вес: около 350 г
• Стандарты соответствия: IEC 61131-3, IEC 61850, UL 508C, CSA C22.2 No. 14, EN 61326-3-1, IEC 61000-4

Преимущества и особенности

• Универсальная совместимость: IS200ISBDG1AAA поддерживает основные промышленные протоколы, обеспечивая интеграцию устройств различных производителей без необходимости дополнительных адаптеров — ключевое преимущество для модернизации существующих систем.
• Низкая латентность и высокая надежность: Передача данных с задержкой ≤ 1 мс и поддержка резервных каналов гарантируют беспрерывную коммуникацию в критических процессах, а оптическая изоляция защищает от электромагнитных помех.
• Глубокая интеграция с GE Mark VIe: Полная совместимость с системным модулем IS200ESYSH1AAA, аналитическим модулем IS200EXAMG1BAA и модулем защиты IS200HSLAH2ADE, обеспечивая единую среду управления и передачи данных.
• Компактность и простота эксплуатации: Малый размер (1U), низкое энергопотребление и интуитивно понятный веб-интерфейс упрощают монтаж, настройку и обслуживание модуля, даже в ограниченном пространстве.
• Экономическая эффективность: Агрегация данных и преобразование протоколов снижают нагрузку на сеть и сокращают затраты на модернизацию системы управления, избавляя от необходимости замены существующего оборудования.

Области применения и примеры использования

• Энергетика: Интеграция защитных реле, измеряющих приборов и вспомогательного оборудования (насосы, вентиляторы) с системой управления турбинами/генераторами GE Mark VIe.
• Нефтегазовая отрасль: Коммуникация между распределенными модулями управления клапанами, уровнемерами и насосами на удаленных площадках с центральной SCADA-системой.
• Металлургия: Интеграция контроллеров нагревательных печей, конвейеров и систем охлаждения в единую систему управления, обеспечивая передачу данных о температуре, скорости и состоянии оборудования.
• Пример приложения: На крупном нефтегазовом комплексе IS200ISBDG1AAA был установлен для интеграции 12 распределенных модулей управления клапанами (производителя Siemens) и 8 уровнемеров (производителя ABB) с системой автоматизации GE Mark VIe. Модуль преобразовывал данные из протокола Profibus DP (используемого клапанами) и Modbus RTU (используемого уровнемерами) в протокол Ethernet/IP, поддерживаемый GE Mark VIe. Агрегация данных позволяла снизить количество передаваемых сигналов на 30%, уменьшая нагрузку на сеть. При сбое основного Ethernet-канала, модуль автоматически переключился на резервный канал за 0,5 мс, предотвращая потери данных и нестабильность работы процессов. Благодаря веб-интерфейсу, инженеры смогли настраивать маршрутизацию и отслеживать состояние связи в режиме реального времени, сокращая время на диагностику сбоев на 40%.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SCALANCE X208 и Allen-Bradley 1756-ENBT, GE IS200ISBDG1AAA предлагает более широкий набор поддерживаемых протоколов (включая IEC 61850 и CANopen) и большее количество последовательных интерфейсов (4 против 2–3 у аналогов), а также встроенные функции агрегации данных (аналоги требуют дополнительного ПО).
• В отличие от стандартных модулей коммуникации других брендов, IS200ISBDG1AAA имеет глубокую интеграцию с GE Mark VIe — не требует дополнительной конфигурации для связи с модулями системы, в то время как аналоги нуждаются в настройке адаптеров.
• Конкурентами уступают по латентности: IS200ISBDG1AAA обеспечивает задержку ≤ 1 мс (для Ethernet) против ≥ 3 мс у аналогов, что критично для быстродействующих процессов.
• Уникальность: Комбинация универсальной протокольной поддержки, низкой латентности и глубокой интеграции с GE Mark VIe в компактном корпусе 1U — делает модуль идеальным для систем, где требуется интеграция разнотипного оборудования с минимальными затратами на настройку.

Советы по выбору и предостережению

• При выборе убедитесь, что модуль поддерживает протоколы вашего оборудования: IS200ISBDG1AAA работает с основными промышленными протоколами, но для специфических устройств проверяйте совместимость через техническую поддержку GE.
• Настройте маршрутизацию и агрегацию данных под ваши потребности: Определите критические сигналы для передачи в реальном времени, а нерелевантную информацию — агрегируйте для снижения нагрузки на сеть.
• Обеспечьте надежное питание и сетевое соединение: Используйте стабильный источник питания и экранированные кабели для Ethernet/последовательных интерфейсов — это предотвращает искажение сигналов и потери данных.
• Регулярно обновляйте прошивку: Обновления содержат исправления ошибок в работе протоколов и улучшения в функции отказоустойчивости — выполняйте их в периоды низкой нагрузки на производство.
• Ограничьте доступ к веб-интерфейсу: Назначьте права доступа только квалифицированному персоналу, чтобы предотвратить несанкционированное изменение настроек маршрутизации или протоколов — это может привести к сбое коммуникации и остановке процессов.
