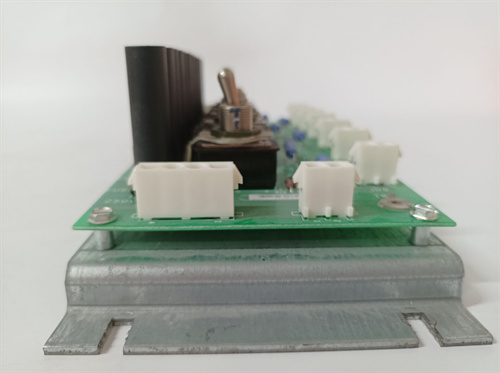

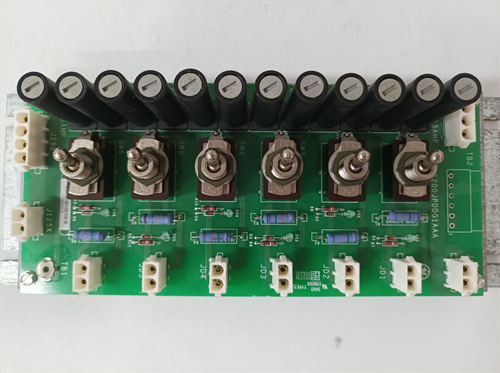

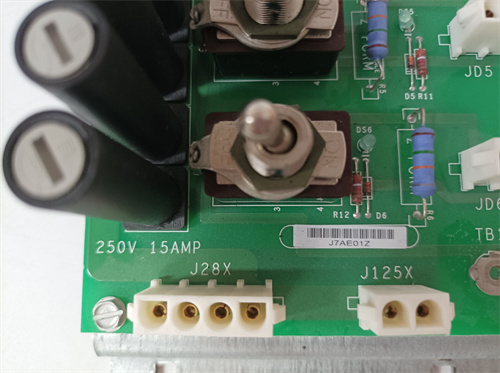

GE IS200JPDBG1A

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль распределенной питания и защиты компонентов системы GE Mark VIe
• Основные параметры питания:
  • Входное напряжение: 110/220 В АК (диапазон 85–264 В АК) или 24 В ДС (диапазон 16–32 В ДС) — универсальный вход
  • Выходное напряжение: 24 В ДС (стабильность ±0,5%), максимальная выходная мощность 300 Вт
  • Количество выходных каналов: 8 независимых каналов питания (по 37,5 Вт на канал), с возможностью группового или индивидуального отключения
• Функции защиты и стабилизации:
  • Защита от перегрузки: Автоматическое ограничение тока на каждом канале (настраиваемый порог 0,5–5 А), восстановление после устранения причины
  • Защита от короткого замыкания: Быстрое отключение неисправного канала (время реакции ≤ 1 мс), сигнализация о сбое
  • Защита от нестабильностей: Фильтрация импульсных перегрузок (до 200 В) и помех сети, стабилизация выходного напряжения при флуктуациях входа
  • Дополнительные функции: Защита от пере напряжения/недовольтage, защита от обратного полярности (для ДС-входа), защита от перегрева (автоматическое отключение при температуре > 85 °C)
• Параметры выходного сигнала:

  – 纹波 (пulsations) выходного напряжения: ≤ 50 мВ (пик-пик)

  • Коэффициент стабилизации: ≤ 0,1% (при изменении нагрузки 10–100%)
  • Время восстановления после перегрузки: ≤ 10 мс
• Управление и мониторинг:
  • Мониторинг состояния: LED-индикаторы статуса каждого канала (включен/отключен/авария), индикатор общего состояния питания
  • Сигнальные выходы: 2 цифровых выхода (24 В ДС) для передачи сигналов о состоянии (общая авария, перегрузка) в системный модуль GE Mark VIe
  • Локальные кнопки: Кнопки включения/отключения каждого канала, кнопка сброса после аварии
• Защита и эксплуатационные характеристики:
  • Степень защиты корпуса: IP20 (панельное монтирование на DIN-рейку, 1U)
  • Устойчивость к электромагнитным помехам (EMC Category 4)
  • Температурный диапазон работы: -10 °C до +70 °C
  • Вес: около 750 г
  • Размеры: 483 × 144 × 44 мм (ширина × глубина × высота)
• Стандарты соответствия: IEC 61010-1 (класс защиты CAT II), IEC 61131-3, UL 61010, CSA C22.2 No. 61010, EN 61326-3-1

Преимущества и особенности

• Универсальный вход питания: IS200JPDBG1A поддерживает как АК (110/220 В), так и ДС (24 В) — подходит для различных условий энергоснабжения промышленных объектов.
• Независимая защита каналов: 8 независимых каналов с индивидуальной защитой от перегрузки и короткого замыкания позволяют изолировать неисправные участки, не останавливая работу всей системы.
• Высокая стабильность и фильтрация: Низкая纹波 (≤ 50 мВ) и эффективная фильтрация помех гарантируют безопасное питание чувствительных компонентов GE Mark VIe (контроллеры, аналитические модули).
• Глубокая интеграция с GE Mark VIe: Оптимизирован для работы с модулями IS200ESYSH1AAA, IS200ERIOH1ACB, IS200ISBDG1AAA — идеальное совместимость по размерам и электрическим параметрам.
• Простота эксплуатации: LED-индикаторы статуса, локальные кнопки управления и сигнальные выходы для связи с системой упрощают мониторинг и диагностику состояния питания.

Области применения и примеры использования

• Энергетика: Питание контроллеров и I/O-модулей системы управления турбинами/генераторами GE Mark VIe на электростанциях.
• Нефтегазовая отрасль: Энергоснабжение распределенных модулей диагностики и управления на удаленных добычных площадках и трубопроводах.
• Металлургия: Защищенное питание компонентов автоматизации плавильных печей и прокатных линий, где часто возникают флуктуации напряжения.
• Пример приложения: На крупной газово-паровой электростанции IS200JPDBG1A был установлен для питания 6 модулей управления (IS200EPCTG1AAA) и 4 коммуникационных модулей (IS200ISBDG1AAA). Модуль работал от АК-сети 220 В, стабильно выдавая 24 В ДС на 8 каналов. При возникновении короткого замыкания на одном из каналов (подключенном к I/O-модулю), IS200JPDBG1A за 0,8 мс отключил поврежденный канал и отправил сигнал об аварии в системный модуль IS200ESYSH1AAA. Остальные 7 каналов продолжили работать в штатном режиме, предотвращая остановку контроля турбины. Благодаря LED-индикатору, инженеры быстро локализовали неисправность и устранили ее за 15 минут, без влияния на работу электростанции.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SITOP PSU8600 и Allen-Bradley 1756-PA75, GE IS200JPDBG1A предлагает больше независимых каналов (8 против 4–6 у аналогов) и универсальный вход питания (АК+ДС) — аналоги обычно поддерживают только один тип входного напряжения.
• В отличие от стандартных модулей питания других брендов, IS200JPDBG1A имеет глуббокую интеграцию с GE Mark VIe — идеальное совместимость по монтажу (1U DIN-рейк) и электрическим параметрам, без необходимости адаптеров.
• Конкурентами уступают по времени реакции на короткое замыкание: IS200JPDBG1A реагирует за ≤ 1 мс (аналоги — ≥ 3 мс), что критично для защиты чувствительных электронных компонентов.
• Уникальность: Комбинация универсального входа, 8 независимых защищенных каналов и простоты интеграции с GE Mark VIe — делает модуль идеальным для энергоснабжения комплексных автоматизированных систем.

Советы по выбору и предостережению

• При выборе убедитесь, что мощность модуля соответствует потребностям ваших устройств: IS200JPDBG1A имеет максимальную мощность 300 Вт — рассчитайте суммарный расход подключенных модулей, оставляя запас в 20–30%.
• Настройте пороги перегрузки для каждого канала: Для чувствительных устройств (аналитические модули) установите нижние пороги тока, а для мощных компонентов (I/O) — соответствующие их потребностям.
• Монтируйте модуль в охлажденном месте: Избегайте установки рядом с мощными нагружаемыми компонентами — перегрев может привести к автоматическому отключению.
• Регулярно проверяйте состояние индикаторов: Ежемесячная проверка LED-индикаторов поможет выявить скрытые проблемы (например, неполное подключение канала) до возникновения аварии.
• Используйте только сертифицированные кабели для подключения: Некачественные кабели могут привести к потерям напряжения или короткому замыканию — выбирайте кабели с соответствующим сечением (не менее 1,5 мм² для ДС-питания).
