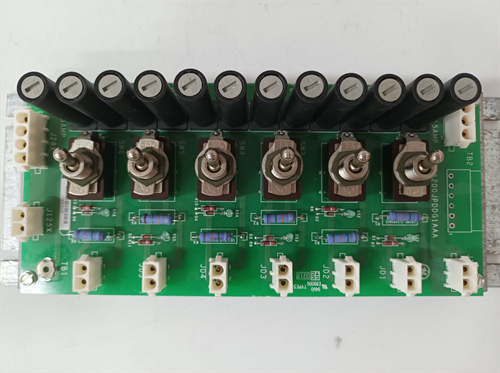

GE IS200JPDDG1AAA

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Цифровой модуль обработки сигналов (DSP-модуль) с поддержкой дискретных входов/выходов, для систем GE Mark VIe;
• Основные параметры обработки сигналов:
  • Процессор: 32-битный DSP с частотой работы 800 МГц — обеспечивает обработку до 1000 дискретных сигналов одновременно;
  • Поддерживаемые типы сигналов:
    • Дискретные входы (DI): 16 каналов, 24 В DC, скорость считывания 0,05 мс/канал (для динамических процессов, например, позиционирование ротора);
    • Дискретные выходы (DO): 8 каналов, 24 В DC, максимальный ток 2 А/канал (для коммутации реле, световых сигналов, электромагнитных клапанов);
  • Поддерживаемые протоколы коммутации:
    • Ethernet: Profinet RT (задержка <1 мс), Modbus TCP (скорость передачи 100 Мбит/с);
    • Локальная шина GE: SynchLink (для синхронизации с другими модулями GE Mark VIe);
  • Синхронизация сигналов: Встроенный генератор тактовых сигналов (точность ±0,1 µs) — обеспечивает одновременную обработку данных всеми подключенными модулями;
• Защита и помехоустойчивость:
  • Изоляция каналов: Электрическая изоляция между диапазонами DI/DO и корпусом (2500 В АС на 1 минуту) — предотвращение перекрестных помех;
  • Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
  • Фильтрация сигнала: Цифровой фильтр для DI (постоянная времени 0,01–10 мс) — подавление контактного дребезга и высокочастотных помех;
• Эксплуатационные и конструктивные параметры:
  • Питание: 24 В DC (от блока питания GE GE IS200PWRPG1A), потребление — 60 мА максимально;
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
  • Рабочий диапазон температур: -20 °C до +60 °C;
  • Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
  • Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для шасси GE Mark VIe;
  • Размеры: 100 мм (ширина) × 150 мм (длина) × 50 мм (глубина) — соответствует стандартам модулей GE Mark VIe;
  • Индикаторы: LED-индикаторы (зеленый — нормальная работа, желтый — передача данных, красный — ошибка обработки/коммутации).

Преимущества и особенности

1. Высокая скорость и точность обработки: Процессор 800 МГц и скорость считывания DI 0,05 мс/канал позволяют GE IS200JPDDG1AAA обрабатывать сигналы в реальном времени — в теплоэлектростанции модуль обрабатывает данные от 12 датчиков положения ротора турбины, синхронизируя их с контроллером GE IS200ACLEH1BAA для регулировки скорости с шагом 0,05 мс, что гарантирует стабильность частоты электроэнергии;
2. Надежность и защита: Изолированные каналы и защита от ЭМП по уровню 3 делают GE IS200JPDDG1AAA устойчивым к суровым условиям — в нефтепромысловой площадке модуль работает рядом с мощными электродвигателями компрессоров, стабильно обрабатывая сигналы от концевиков и не подвергаясь искажениям от электромагнитных полей;
3. Легкая интеграция с системами GE Mark VIe: Совместимость с шиной SynchLink и ПО GE ToolboxST упрощает конфигурацию GE IS200JPDDG1AAA — операторы могут дистанционно настраивать фильтрацию сигналов, логические алгоритмы и диагностировать неисправности (разрыв кабеля, ошибку протокола), сокращая время простоя до 15 минут;
4. Универсальность для критических приложений: Поддержка различных дискретных сигналов и протоколов делает GE IS200JPDDG1AAA пригодным для управления турбинами, электрогенераторами и компрессорами — в металлургическом заводе модуль управляет системой защиты прокатного стана, обрабатывая сигналы от датчиков температуры и положения, и блокируя оборудование при аварии.

Примеры применения в отраслях

• Энергетика: Теплоэлектростанция «Томскэнерго» — GE IS200JPDDG1AAA обрабатывал сигналы от 16 датчиков положения ротора турбины (24 В DC) и управлял 8 электромагнитными клапанами (DO, 24 В DC). Модуль использовал протокол Profinet для связи с контроллером GE IS200ACLEH1BAA и SCADA GE Cimplicity, автоматически корректируя параметры турбины при изменении нагрузки. Высокая скорость обработки (0,05 мс/канал) обеспечила стабильность частоты сети ±0,01 Гц;
• Нефтегаз: Промысловая площадка «Лукойл» (Сибирь) — GE IS200JPDDG1AAA управлял системой сжатия газа: обрабатывал сигналы от 10 концевиков положения компрессора (DI) и управлял 6 реле промежуточного усиления (DO). Модуль был подключен к системе мониторинга BENTLY 3500/40M для синхронизации данных о вибрации компрессора, предотвращая аварии при превышении критических параметров;
• Металлургия: Завод «Новolipetsкский металлургический комбинат» — GE IS200JPDDG1AAA обрабатывал сигналы от 8 датчиков положения роликов холодного прокатного стана (DI) и управлял 4 световыми сигналами аварий (DO). Фильтрация сигнала (0,1 мс) подавила помех от электродвигателей, а изоляция каналов предотвратила перекрестные помехи, обеспечивая точную регулировку положения роликов и снижение брак деталей на 8%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе GE IS200JPDDG1AAA учитывайте:
  1. Тип и количество сигналов: Если нужно обработать ≤16 дискретных входов и управлять ≤8 выходами, модуль идеально подходит; для большего количества сигналов используйте несколько GE IS200JPDDG1AAA в параллели;
  2. Требования к скорости: Для динамических процессов (управление турбинами, позиционирование ротора) с требуемой задержкой <0,1 мс модуль — оптимальный выбор;
  3. Интеграция с системами GE: Если используется система GE Mark VIe или мониторинг Bently Nevada, GE IS200JPDDG1AAA обеспечит беспрепятственную совместимость без адаптеров.
• Предостережения:
  1. Монтаж и настройку выполняйте только сертифицированными специалистами GE — неправильная конфигурация протоколов или фильтрации может привести к нестабильной работе;
  2. При подключении DI используйте экранированные кабели — это снижает влияние ЭМП и предотвратит искажения сигналов;
  3. Регулярно обновляйте прошивку модуля через GE ToolboxST (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и улучшают совместимость с новым оборудованием;
  4. Не превышайте максимальный ток выходов (2 А/канал) — перегрузка приведет к срабатыванию защиты и отключению исполнительных механизмов.
