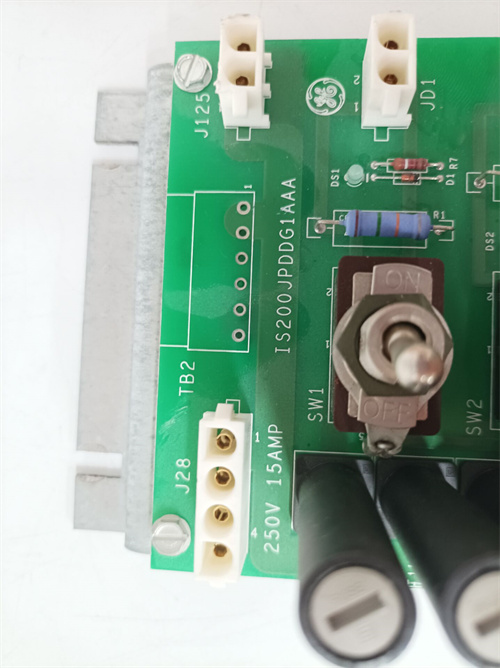

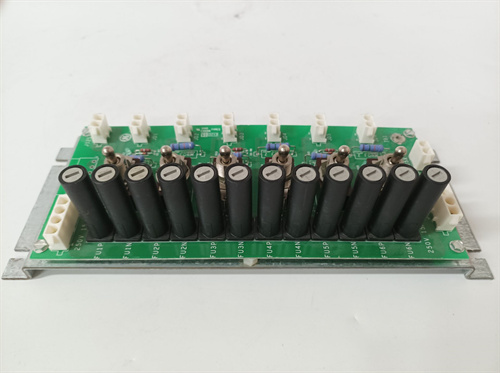

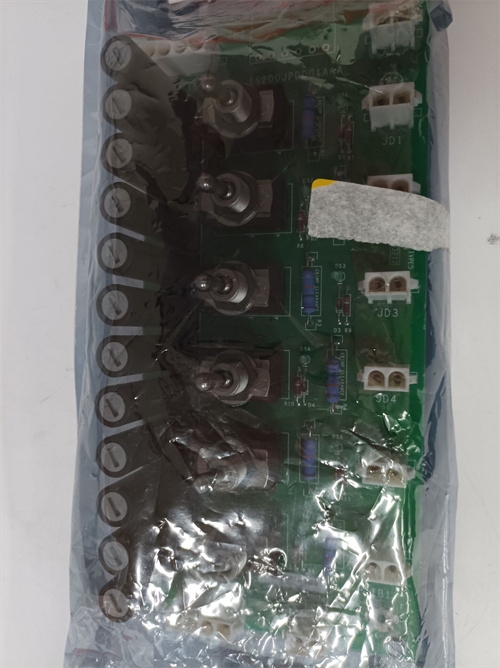

GE IS200JPDDG1AAA

Описание

Описание продукта

Технические параметры

• Тип устройства: Расширенный модуль распределенной питания и защиты компонентов системы GE Mark VIe
• Основные параметры питания:
  • Входное напряжение: Универсальный вход — 85–264 В АК (50/60 Гц) или 16–32 В ДС
  • Выходное напряжение: 24 В ДС (стабильность ±0,3%), максимальная выходная мощность 600 Вт
  • Количество выходных каналов: 12 независимых каналов (по 50 Вт на канал) + 2 резервных каналов (по 100 Вт на канал) — всего 14 каналов
  • Режимы работы каналов: Независимый, групповой или последовательный — настраиваемые через GE ToolboxST
• Функции защиты и стабилизации (расширенный набор):
  • Основные защитные функции: Защита от перегрузки (токовые пороги 0,5–10 А на канал, настраиваемые), защита от короткого замыкания (время реакции ≤ 500 нс), защита от пере напряжения/недовольтage (пороги 22–26 В ДС), защита от обратного полярности
  • Дополнительные функции: Фильтрация импульсных перегрузок (до 300 В, длительностью до 10 мс), защита от электромагнитных помех (EMC Category 4+), защита от перегрева (автоматическое отключение при температуре > 90 °C с сигнализацией), защита от вибраций и механических нагрузок
  • Стабилизация: Адаптивная стабилизация выходного напряжения при изменении входного напряжения (±20%) или нагрузки (10–100%), подавление纹па (≤ 30 мВ пик-пик)
• Управление и мониторинг:
  • Мониторинг в реальном времени: Измерение тока, напряжения и мощности на каждом канале (точность ±0,5%), передача данных в системный модуль GE Mark VIe через интерфейс GE SpeedTronic Mark VIe Bus
  • Визуальный мониторинг: Цветной LED-дисплей (2,4 дюйма) с индикацией статуса каждого канала (норма/перегрузка/авария) и общих параметров питания
  • Сигнальные выходы: 4 цифровых выхода (24 В ДС) для передачи алертов (общая авария, перегрузка каналов, снижение входного напряжения, перегрев)
  • Локальные кнопки: Кнопки включения/отключения групп каналов, сброса аварий, запуска самодиагностики
• Коммуникационные интерфейсы:
  • Системный интерфейс: 1 × GE SpeedTronic Mark VIe Bus (для связи с IS200ESYSH1AAA и интеграции в GE Mark VIe)
  • Локальный интерфейс: USB 3.0 (конфигурация/обновление прошивки), RS-485 (локальная диагностика)
• Эксплуатационные характеристики:
  • Степень защиты: IP20 (панельное монтирование на DIN-рейку, 1U)
  • Температурный диапазон работы: -20 °C до +80 °C (широкотемпературный режим)
  • Вес: около 1,2 кг
  • Размеры: 483 × 155 × 44 мм (ширина × глубина × высота)
  • Эффективность энергопередачи: ≥ 94% (при нагрузке 50–100%)
• Стандарты соответствия: IEC 61010-1 (CAT II), IEC 61131-3, UL 61010-1, CSA C22.2 No. 61010, EN 61326-3-1, IEC 61000-4

Преимущества и особенности

• Высокая мощность и масштабируемость: IS200JPDDG1AAA предлагает выходную мощность 600 Вт и 14 каналов (включая 2 резервных), что больше, чем у базового модуля IS200JPDBG1A и аналогов конкурентов — идеально для крупных систем GE Mark VIe.
• Экстремальная скорость реакции: Время реакции на короткое замыкание ≤ 500 нс защищает чувствительные электронные компоненты от повреждения, превосходя показатели стандартных модулей (≥ 1 мс).
• Детальный мониторинг в реальном времени: Измерение параметров каждого канала и интеграция с системой GE Mark VIe позволяют оперативно отслеживать состояние питания и предотвращать аварии до их возникновения.
• Глубокая интеграция с GE Mark VIe: Оптимизирован для работы с модулями IS200ESYSH1AAA, IS200ERIOH1ACB, IS200ISBDG1AAA и IS200HSLAH2ADE — полная совместимость по электрическим параметрам и коммуникации.
• Надежность в суровых условиях: Широкотемпературный режим (-20…+80 °C), высокая устойчивость к ЭМП и вибрациям гарантируют работоспособность в агрессивных промышленных средах.

Области применения и примеры использования

• Энергетика: Энергоснабжение комплексных систем управления турбинами, генераторами и распределительными сетями на крупных электростанциях (газовых, паровых, гидро).
• Нефтегазовая отрасль: Защищенное питание распределенных модулей диагностики, управления клапанами и уровнемерами на удаленных добычных площадках и трубопроводных комплексах.
• Металлургия: Стабильное питание компонентов автоматизации плавильных печей, электровозобновляющих установок и прокатных линий, где часто возникают флуктуации напряжения и сильные электромагнитные помехи.
• Пример приложения: На металлургическом заводе с мощной плавильной установкой IS200JPDDG1AAA был установлен для питания 10 I/O-модулей IS200ERIOH1ACB, 2 коммуникационных модулей IS200ISBDG1AAA и 1 модуль защиты IS200HSLAH2ADE. Модуль работал от АК-сети 220 В, распределяя стабильное напряжение 24 В ДС по 12 каналам. Во время сильной флуктуации входного напряжения (снижение до 150 В АК), адаптивная стабилизация IS200JPDDG1AAA сохранила выходное напряжение на уровне 24,0 ± 0,07 В, предотвращая сбой системы автоматизации плавильной печи. При перегрузке одного из каналов (из-за неполадки в I/O-модуле), модуль автоматически ограничил ток до безопасного уровня и отправил сигнал об алерте в центральный контроллер. Благодаря резервному каналу, оперативно подключенному к неисправному, производство не остановилось, а неполадка была устранена за 20 минут.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SITOP PSU8600 Advanced и Allen-Bradley 1756-PA72, GE IS200JPDDG1AAA предлагает больше каналов (14 против 6–8 у аналогов), более высокую выходную мощность (600 Вт против 400–500 Вт) и время реакции на короткое замыкание ≤ 500 нс (аналоги — ≥ 1 мс).
• В отличие от стандартных модулей питания других брендов, IS200JPDDG1AAA имеет встроенный цветной дисплей для визуального мониторинга и адаптивную стабилизацию — функции, которые у конкурентов доступны только в премиальных версиях или требуют дополнительного оборудования.
• Конкурентами уступают по интеграции с GE Mark VIe: IS200JPDDG1AAA напрямую связывается с системным модулем через GE SpeedTronic Mark VIe Bus, в то время как аналоги требуют дополнительных коммуникационных адаптеров.
• Уникальность: Комбинация высокой мощности, 14 защищенных каналов, детального мониторинга и глубокой интеграции с GE Mark VIe — делает модуль идеальным для энергоснабжения сложных автоматизированных систем с критическими требованиями к стабильности и безопасности.

Советы по выбору и предостережению

• При выборе убедитесь, что мощность и количество каналов соответствуют потребностям вашей системы: IS200JPDDG1AAA подходит для систем с суммарным энергопотреблением до 500 Вт (с запасом 100 Вт) — рассчитайте расход каждого подключенного модуля GE Mark VIe.
• Настройте токовые пороги для каждого канала: Для низкопотребляющих устройств (коммуникационные модули) установите нижние пороги, а для мощных компонентов (I/O-модули) — соответствующие их максимальному расходу.
• Монтируйте модуль с учетом требований к охлаждению: Избегайте установки рядом с мощными нагружаемыми компонентами (например, трансформаторами) — обеспечьте свободный доступ воздуха для эффективного теплоотвода.
• Регулярно проверяйте параметры питания через GE ToolboxST: Ежемесячный мониторинг тока и напряжения на каналах поможет выявить скрытые проблемы (например, износ кабеля) до возникновения аварии.
• Используйте только оригинальные кабели и соединители GE: Некачественные соединения могут привести к потерям напряжения, перегрузке каналов или короткому замыканию — выбирайте кабели с соответствующим сечением (не менее 2,5 мм² для высокопотребляющих каналов).
