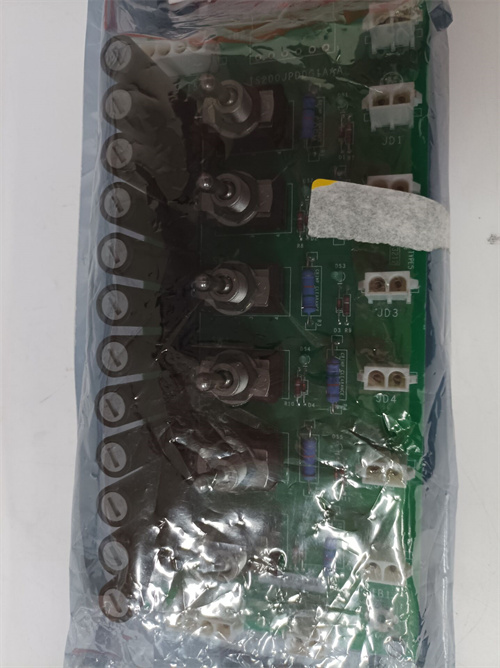

GE IS200JPDDG1AAA – Модуль цифрового ввода/вывода для автоматизированных систем управления GE Mark VIe
Ссылка на продукт: GE IS200JPDDG1AAA
GE IS200JPDDG1AAA представляет собой высокопроизводительный модуль цифрового ввода/вывода (I/O), разработанный для интеграции в автоматизированные системы управления (АСУТП) серии GE Mark VIe – ключевого решения для мониторинга и регулирования критического промышленного оборудования (газовые и паровые турбины, электрогенераторы, компрессоры, системы котлов). Модуль IS200JPDDG1AAA от GE сочетает в себе расширенную функциональность, высокую надежность и полную совместимость с другими компонентами системы Mark VIe (контроллеры IS200ICPDH1A, модули связи IS200COMMH1A), а также с внешними системами DCS (Siemens, Emerson, ABB). Благодаря сертификации по стандартам IEC 61508 (SIL 3), IEC 61131-3 и UL 508, GE IS200JPDDG1AAA соответствует самым строгим требованиям безопасности и эксплуатационной надежности в энергетике, нефтегазовой, химической и металлургической отраслях.
Описание продукта
GE IS200JPDDG1AAA – это модуль цифрового I/O с гибкой конфигурацией, предназначенный для обработки дискретных сигналов от сенсоров, исполнительных механизмов и других устройств промышленного оборудования. Продукт оснащен 16 универсальными каналами, каждый из которых может быть настроен как входной (DI) или выходной (DO) через программное управление, что обеспечивает адаптацию к различным задачам автоматизации. IS200JPDDG1AAA от GE поддерживает стандартные уровни сигналов 24 В ДС (существенно распространенный в промышленности) и обеспечивает скорость обработки сигналов до 1 мкс/канал, что позволяет реагировать на изменения состояния оборудования в реальном времени. Модуль использует интерфейс背板 VME64x для связи с контроллером системы Mark VIe, обеспечивая передачу данных с скоростью до 320 МБит/с без потерь. Особое внимание уделено защите каналов от перегрузок, коротких замыканий и электромагнитных помех (Класс EMC 3 по стандарту IEC 61000-6-2), а также компенсации температурных дрейфов в диапазоне -40 °C до +70 °C – это гарантирует стабильную работу в тяжелых эксплуатационных условиях. Модуль имеет компактный дизайн для монтажа в стандартные шкафы 19″ и поддерживает горячее заменение (Hot Swap), что позволяет проводить обслуживание без остановки всего оборудования, минимизируя потери производства.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | GE |
| Модель | IS200JPDDG1AAA |
| Тип | Модуль цифрового ввода/вывода (DI/DO) для системы GE Mark VIe |
| Конфигурация каналов | 16 универсальных каналов (настраиваемые как DI/DO) |
| Тип сигналов | Дискретный (цифровой), 24 В ДС |
| Скорость обработки сигналов | До 1 мкс/канал |
| Уровни входных сигналов (DI) | “Низкий” (0–4 В), “Высокий” (10–30 В) |
| Уровни выходных сигналов (DO) | “Низкий” (<0.5 В), “Высокий” (>20 В) |
| Максимальный ток на выходной канал (DO) | 2 А (постоянный), 5 А (кратковременный, до 1 с) |
| Интерфейс связи с контроллером | Backplane VME64x |
| Скорость передачи данных | До 320 МБит/с |
| Питание | 24 В ДС (диапазон: 18–32 В ДС), потребляемый ток – до 2 А |
| Температурный диапазон работы | -40 °C до +70 °C |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4) |
| Степень защиты (IP) | IP20 (для монтажа в шкафы) |
| Сертификации | IEC 61508 (SIL 3), IEC 61131-3, UL 508, CE, RoHS |
| Совместимые компоненты GE | Контроллеры IS200ICPDH1A, модули связи IS200COMMH1A, шасси IS200SHCAH1A |
| Совместимые системы DCS | Siemens S7-400/1500, Emerson DeltaV, ABB 800xA |
| Размеры | 160 мм (ширина) × 220 мм (высота) × 300 мм (глубина) |
| Вес | 1.8 кг |
| Гарантия | 3 года |
Преимущества и особенности
- Гибкая конфигурация каналов: GE IS200JPDDG1AAA с 16 универсальными каналами (настраиваемыми как DI/DO) позволяет адаптировать модуль к различным задачам автоматизации – от мониторинга состояния сенсоров до управления исполнительными механизмами.
- Высокая скорость обработки: Скорость обработки сигналов до 1 мкс/канал и передачи данных до 320 МБит/с обеспечивает реагирование на изменения состояния оборудования в реальном времени, критическое для управления турбинами и другими высокоскоростными устройствами.
- Сертификация SIL 3: Подтверждает максимальный уровень надежности и безопасности, что является обязательным требованием для оборудования в энергетике и других критических отраслях.
- Горячее заменение: Возможность замены модуля без остановки системы Mark VIe минимизирует простои производства и снижает эксплуатационные издержки.
- Комплексная защита: Защита каналов от перегрузок, коротких замыканий и электромагнитных помех гарантирует стабильную работу в тяжелых промышленных условиях.
- Полная совместимость: Интеграция с системой GE Mark VIe и внешними DCS упрощает модернизацию существующих установок и построение новых автоматизированных комплексов.
Прикладные области и кейсы
GE IS200JPDDG1AAA широко используется в промышленных объектах, где требуется надежная обработка цифровых сигналов:
- Энергетика: Управление газовыми турбинами на ГРЭС. Кейс: Московская ГРЭС внедрила GE IS200JPDDG1AAA в систему управления 6 газовых турбин мощностью 350 МВт – модули обрабатывают сигналы от датчиков температуры, давления и скорости, передавая данные на контроллер IS200ICPDH1A для регулирования режима работы турбин. Высокая скорость обработки сигналов позволило снизить колебания параметров работы на 25%, увеличив эффективность использования топлива.
- Нефтегазовая отрасль: Управление компрессорными станциями на трубопроводах. Кейс: Нефтегазовый комплекс “Ямал СПГ” использует IS200JPDDG1AAA от GE для управления 8 компрессорных станций – модули обрабатывают сигналы от дискретных сенсоров положения клапанов и управляют электромагнитными приводами, обеспечивая стабильную подачу газа по трубопроводу. Горячее заменение модулей позволило сократить время обслуживания на 70%.
- Металлургия: Автоматизация сталеплавильных печей. Кейс: Новокузнецкий металлургический комбинат (НКМК) внедрил GE IS200JPDDG1AAA в систему автоматизации 4 сталеплавильных печей – модули управляют подачей топлива, воздуха и рудного сырья, а также мониторят состояние охлаждающих систем. Совместимость с системой Siemens S7-1500 позволило интегрировать модули в существующий автоматизированный комплекс без дополнительных доработок.
- Химическая промышленность: Управление реакторными установками. Кейс: Европейский химический завод в Германии использует IS200JPDDG1AAA от GE для управления 10 реакторных установок – модули обрабатывают сигналы от датчиков уровня и давления, а также управляют запорными механизмами, обеспечивая безопасность процессов синтеза. Сертификация SIL 3 подтверждает соответствие требованиям безопасности для работы с опасными химикатами.
Сравнение с конкурентами
| Параметр | GE IS200JPDDG1AAA | Конкурент 1 (Siemens SM 323) | Конкурент 2 (Emerson 1756-IB16I) |
|---|---|---|---|
| Тип продукта | Модуль цифрового I/O (DI/DO) | Модуль цифрового I/O (DI/DO) | Модуль цифрового I/O (DI/DO) |
| Количество каналов | 16 (универсальные, DI/DO) | 16 (8 DI + 8 DO, фиксированные) | 16 (DI, фиксированные) |
| Скорость обработки сигналов | До 1 мкс/канал | До 10 мкс/канал | До 5 мкс/канал |
| Скорость передачи данных | 320 МБит/с | 100 МБит/с | 125 МБит/с |
| Сертификация SIL | SIL 3 | SIL 2 | SIL 2 |
| Горячее заменение | Да | Нет | Да (только в комплексе с шасси) |
| Совместимость с системами DCS | Широкая (GE Mark VIe, Siemens, Emerson, ABB) | Только Siemens TIA Portal | Только Emerson DeltaV |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества GE IS200JPDDG1AAA перед конкурентами: гибкая конфигурация каналов, высокая скорость обработки и передачи данных, сертификация SIL 3, возможность горячего заменения и широкая совместимость с различными системами DCS – все это делает его оптимальным выбором для построения надежных и эффективных автоматизированных систем управления в критических промышленных отраслях.
Советы по выбору и предостережения
- Советы по выбору:
- Определите требования к количеству и типу каналов – GE IS200JPDDG1AAA с 16 универсальными каналами подходит для средних и крупных установок, где требуется гибкая конфигурация DI/DO.
- Проверьте совместимость с существующей системой – модуль полностью интегрируется с GE Mark VIe и поддерживает взаимодействие с Siemens, Emerson, ABB, что упрощает модернизацию.
- Оцените эксплуатационные условия – температурный диапазон -40 °C до +70 °C и комплексная защита делают модуль подходящим для использования в открытом воздухе и агрессивных средах.
- Предостережения:
- Монтируйте модуль в шкафы с достаточной вентиляцией – превышение температуры +70 °C может привести к снижению производительности или выходу из строя электроники.
- Используйте только оригинальные кабели и разъемы GE – неоригинальные компоненты могут нарушить качество связи и привести к потере сигналов.
- Конфигурируйте каналы через специализированное программное обеспечение GE Proficy Machine Edition – несанкционированные изменения параметров могут привести к неправильной работе модуля и системы в целом.
- Перед заменой модуля активируйте режим горячего заменения (если поддерживается системой) – это предотвращает потерю данных и остановку оборудования.
- Регулярно обновляйте прошивку модуля через официальный портал GE – обновления исправляют программные ошибки и расширяют функциональность модуля.
