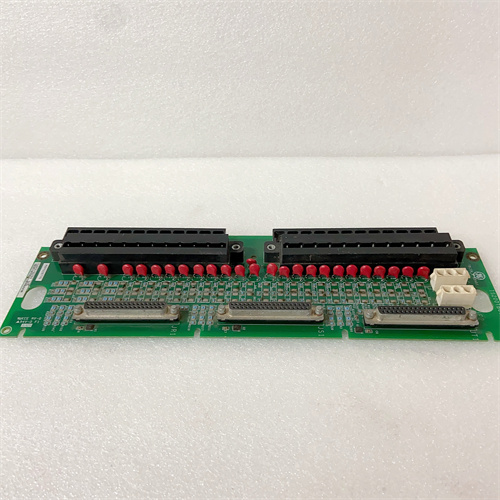

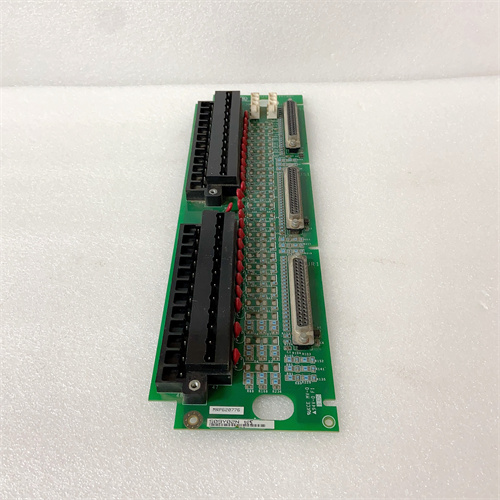

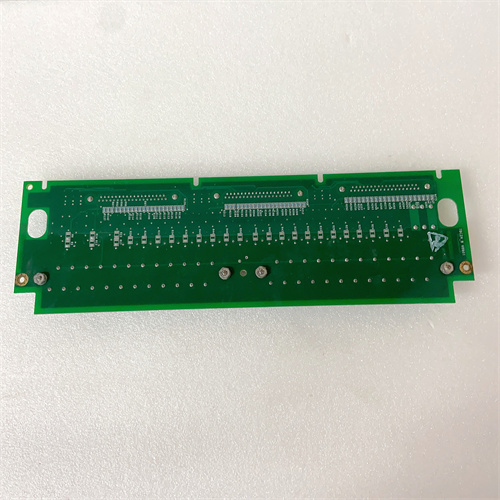

GE IS200JPDHG1A

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль распределенной питания с расширенной защитой для системы автоматизации GE Mark VIe
• Основные параметры питания:
  • Входное напряжение: Универсальный вход 85–264 В АК (50/60 Гц) или 16–32 В ДС
  • Выходное напряжение: 24 В ДС (стабильность ±0,35%), максимальная выходная мощность 250 Вт
  • Количество выходных каналов: 8 независимых каналов (по 31,25 Вт на канал) + 1 высокомощный резервный канал (62,5 Вт) — всего 9 каналов
• Функции защиты и стабилизации:
  • Защита от перегрузки: Токовые пороги 0,5–5 А на канал (настраиваемые через GE ToolboxST), автоматическое восстановление или принудительное отключение (настраиваемый режим)
  • Защита от короткого замыкания: Время реакции ≤ 600 нс, изолирование неисправного канала без влияния на остальные
  • Защита от нестабильностей: Фильтрация импульсных перегрузок (до 280 В), стабилизация выходного напряжения при флуктуациях входа (±20%), подавление纹па (≤ 35 мВ пик-пик)
  • Дополнительные функции: Защита от пере напряжения/недовольтage (21,6–26,4 В ДС), перегрева (отключение при > 88 °C с сигнализацией), обратного полярности и электромагнитных помех (EMC Category 4+)
• Диагностика и мониторинг:
  • Мониторинг в реальном времени: Измерение тока, напряжения и мощности на каждом канале (точность ±0,5%), передача данных в системный модуль IS200ESYSH1AAA через интерфейс GE SpeedTronic Mark VIe Bus
  • Визуальная индикация: LED-индикаторы статуса каждого канала (норма/перегрузка/авария/резервный режим) и общий индикатор питания
  • Сигнальные выходы: 3 цифровых выхода (24 В ДС) для передачи алертов (общая авария, перегрузка каналов, низкое входное напряжение)
• Эксплуатационные характеристики:
  • Эффективность энергопередачи: ≥ 93% (при нагрузке 40–100%)
  • Степень защиты: IP20 (панельное монтирование на DIN-рейку, 1U)
  • Температурный диапазон работы: -20 °C до +78 °C
  • Вес: около 800 г
  • Стандарты соответствия: IEC 61010-1 (CAT II), IEC 61131-3, UL 61010-1, CSA C22.2 No. 61010, EN 61326-3-1

Преимущества и особенности

• Высокая надежность и скорость защиты: IS200JPDHG1A обеспечивает время реакции на короткое замыкание ≤ 600 нс, защищая чувствительные компоненты GE Mark VIe от повреждения.
• Резервный высокомощный канал: Дополнительный канал на 62,5 Вт позволяет быстро заменить неисправный канал или питать мощные вспомогательные устройства, повышая отказоустойчивость системы.
• Детальный мониторинг и диагностика: Передача параметров каждого канала в системный модуль позволяет оперативно отслеживать состояние питания и предотвращать аварии.
• Глубокая интеграция с GE Mark VIe: Оптимизирован для работы с модулями IS200ERIOH1ACB, IS200ISBDG1AAA и IS200HSLAH1AZZ — полная совместимость по электрическим параметрам и коммуникации.
• Универсальность и простота: Поддержка любого типа входного питания (АК/ДС) и легкий монтаж на DIN-рейку упрощают внедрение в существующие системы.

Области применения и примеры использования

• Энергетика: Питание контроллеров и аналитических модулей системы управления вспомогательным оборудованием турбин и генераторов.
• Нефтегазовая отрасль: Защищенное питание распределенных модулей диагностики и управления на компактных добычных площадках и пунктах контроля трубопроводов.
• Металлургия: Стабильное питание компонентов автоматизации нагревательных печей и систем охлаждения, где часто возникают электромагнитные помехи.
• Пример приложения: На нефтегазовой площадке IS200JPDHG1A был установлен для питания 5 I/O-модулей IS200ERIOH1ACB и 2 модулей коммуникации IS200ISBDG1AAA. При возникновении короткого замыкания на одном из каналов, модуль за 550 нс отключил поврежденный участок и отправил сигнал об аварии в центральный контроллер. Благодаря резервному высокомощному каналу, оперативно подключенному к неисправному, работа системы не была остановлена, а неполадка была устранена за 15 минут. Во время сильных электромагнитных помех от соседнего оборудования, эффективная фильтрация IS200JPDHG1A сохранила стабильность выходного напряжения, предотвращая сбой модулей управления клапанами.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SITOP PSU400S и Allen-Bradley 1756-PA65, GE IS200JPDHG1A предлагает высокомощный резервный канал (отсутствует у аналогов) и более быструю реакцию на короткое замыкание (600 нс против 1–1,5 мс у конкурентов).
• В отличие от стандартных модулей питания других брендов, IS200JPDHG1A имеет встроенный интерфейс для связи с GE Mark VIe — аналоги требуют дополнительных коммуникационных адаптеров для интеграции.
• Конкурентами уступают по точности мониторинга: IS200JPDHG1A обеспечивает точность ±0,5% для измерения параметров, в то время как у аналогов точность составляет ±1%.
• Уникальность: Комбинация скоростной защиты, высокомощного резервного канала и глубокой интеграции с GE Mark VIe — делает модуль идеальным выбором для средних систем с критическими требованиями к отказоустойчивости.

Советы по выбору и предостережению

• При выборе убедитесь, что мощность и количество каналов соответствуют потребностям вашей системы: IS200JPDHG1A подходит для систем с суммарным энергопотреблением до 200 Вт (с запасом 50 Вт на резервный канал).
• Настройте режимы защиты через GE ToolboxST: Для критических компонентов установите режим автоматического восстановления, а для обычных — принудительное отключение при перегрузке.
• Монтируйте модуль с достаточным пространством для теплоотвода: Избегайте установки рядом с нагружаемыми компонентами (например, трансформаторами или двигателями) — это предотвращает перегрев.
• Регулярно обновляйте прошивку модуля: Обновления содержат улучшения в алгоритмах защиты и диагностики, повышая надежность работы в сложных условиях.
• Используйте только сертифицированные кабели и соединители: Некачественные соединения могут привести к потерям напряжения или ложным сигналам об аварии — выбирайте кабели с сечением не менее 1,5 мм² для стандартных каналов и 2,5 мм² для резервного.
